MechJJ 11368 ارسال شده در 29 مهر، 2011 شما نیروهای تکیه گاه در d را چطوری در نوشتن تعادل در نظر گرفتی؟ طبق اون چیزی که صورت سوال گفته تکیه گاه d فقط در جهت y مقیده. پس فقط درراستای y نیرو وارد میکنه. پس توی گشتاور حول y اثری نداره. از طرف دیگه راستای عکس العمل توی d هم از محور z میگذره. پس حول z هم گشتاور ایجاد نمیکنه. 3
Ehsan 112346 مالک ارسال شده در 29 مهر، 2011 طبق اون چیزی که صورت سوال گفته تکیه گاه d فقط در جهت y مقیده.پس فقط درراستای y نیرو وارد میکنه. پس توی گشتاور حول y اثری نداره. از طرف دیگه راستای عکس العمل توی d هم از محور z میگذره. پس حول z هم گشتاور ایجاد نمیکنه. راه حل شما را نگاه کردم درست بود،شاید تو علامت مثبت و منفی یا جمع و تفریق اشتباه کردی !!! 3
MechJJ 11368 ارسال شده در 29 مهر، 2011 راه حل شما را نگاه کردم درست بود،شاید تو علامت مثبت و منفی یا جمع و تفریق اشتباه کردی !!! مرسی که وقت گذاشتید. واقعا کلافم کرده بود این سوال. چندین بار حلش کردم.مهم نیست دیگه جوابش درست درنمیاد. گفتم شاید توی جایی اشتباه داشته باشم که خودم نمیدونم خواستم اون برطرف بشه که خیالم راحت شد. بازم ممنون. 4
Ehsan 112346 مالک ارسال شده در 29 مهر، 2011 اشکال این راه حل کجاشه؟ تو این علامت های مثبت و منفیت فکر کنم اشتباه کردیا !!! مثلا تو قسمت 0.65 علامتش منفی بوده مثبت نوشتی !!!! 4
MechJJ 11368 ارسال شده در 29 مهر، 2011 تو این علامت های مثبت و منفیت فکر کنم اشتباه کردیا !!! مثلا تو قسمت 0.65 علامتش منفی بوده مثبت نوشتی !!!! درسته. ولی توی تایپ جا انداختم. همین طور 0.8 هم باید منفی بشه. ولی تو چک نویس درست نوشته بودم! مهم نیست دیگه.همین که فهمیدم توی روند حل مسئله مشکلی نبوده کافیه واسم. یه چیز جالب هم اینکه این مسئله تو ویرایش 5 فلش داره ولی الان پی دی اف ویرایش شش رو گرفتم فلش نداره 4
Hossein.B 3666 ارسال شده در 29 مهر، 2011 مرسی از اشارت حسین جون.این کتاب من خیلی از سوالایی که فلش مشکی داره رو علامت نزده. پی دی اف ویرایش شش رو هم ندارم ببینم کدوم سوالا فلش مشکی داره. تو کتابت ویرایشش چنده؟ ویرایش 6 1
MechJJ 11368 ارسال شده در 30 مهر، 2011 چندتا سوال درباره مطالبی که شک داشتم باید سوالاشو حل کنم. 1- تو فصل 4 ، فقط سوالات خرپاهای فضایی رو کنار بذارم؟ 2-تو فصل 5 ، کابل های انعطاف پذیر و استاتیک سیالات چطور؟ 3-توی فصل 6، باید همه بخش هاش (مثل تسمه ها و یاتاقان ها) مطالعه بشه؟(فصل ششم رو درس ندادن بهمون دانشگاه) 4-مسائل پیوست الف (ممان اینرسی سطحی) باید حل بشه؟ ممنون 4
Ehsan 112346 مالک ارسال شده در 30 مهر، 2011 چندتا سوال درباره مطالبی که شک داشتم باید سوالاشو حل کنم.1- تو فصل 4 ، فقط سوالات خرپاهای فضایی رو کنار بذارم؟ 2-تو فصل 5 ، کابل های انعطاف پذیر و استاتیک سیالات چطور؟ 3-توی فصل 6، باید همه بخش هاش (مثل تسمه ها و یاتاقان ها) مطالعه بشه؟(فصل ششم رو درس ندادن بهمون دانشگاه) 4-مسائل پیوست الف (ممان اینرسی سطحی) باید حل بشه؟ ممنون 1- خرپای فضایی نیازی به حل تمرین نیست. همون مسئله نمونه ساده را حل کنین که بفهمین باید چکار کنین کافیه. 2- کابل ها باید خوانده شود مخصوصا طریقه به دست آوردن روابطش مهم است. فقط اون روابطی که سری و sec و.... مهم نیست. استاتیک سیالات هم حذف است. 3- بله تسمه و یاتاقان و گوه و همه باید خوانده شود و سوال هم اکثرا میاد. 4- چندتا مثال را از ممان اینرسی حل کنین تا روش حل دستتون بیاد. از هر بخش 4 الی 5 تا سوال حل کنین کفایت میکنه. 4
Hossein.B 3666 ارسال شده در 30 مهر، 2011 1- خرپای فضایی نیازی به حل تمرین نیست.همون مسئله نمونه ساده را حل کنین که بفهمین باید چکار کنین کافیه. 2- کابل ها باید خوانده شود مخصوصا طریقه به دست آوردن روابطش مهم است. فقط اون روابطی که سری و sec و.... مهم نیست. استاتیک سیالات هم حذف است. 3- بله تسمه و یاتاقان و گوه و همه باید خوانده شود و سوال هم اکثرا میاد. 4- چندتا مثال را از ممان اینرسی حل کنین تا روش حل دستتون بیاد. از هر بخش 4 الی 5 تا سوال حل کنین کفایت میکنه. اااااااا جدا؟؟؟؟واقعا این مباحث نیست؟؟؟؟دیگه کجاها نیست؟؟؟؟خوب شد هنوز به استاتیک سیالات نرسیده بودم.. 3
Ehsan 112346 مالک ارسال شده در 31 مهر، 2011 اااااااا جدا؟؟؟؟واقعا این مباحث نیست؟؟؟؟دیگه کجاها نیست؟؟؟؟خوب شد هنوز به استاتیک سیالات نرسیده بودم.. فقط همون استاتیک سیالات و خرپای فضایی و کابل با روابط سری و sec نیست،بقیه همه هست. 3

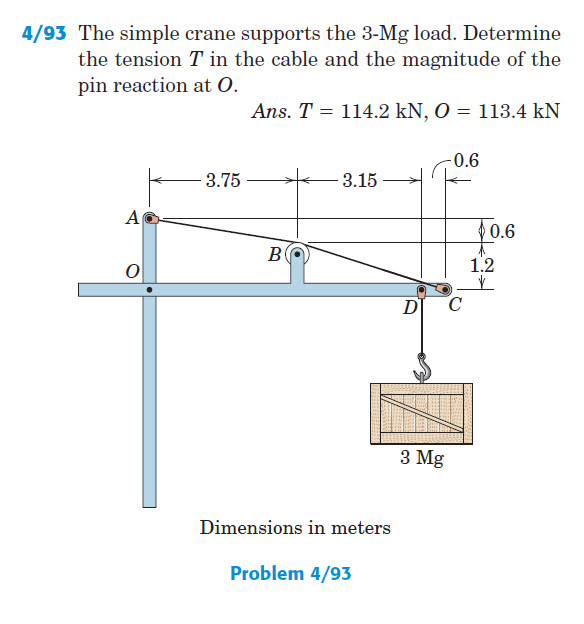

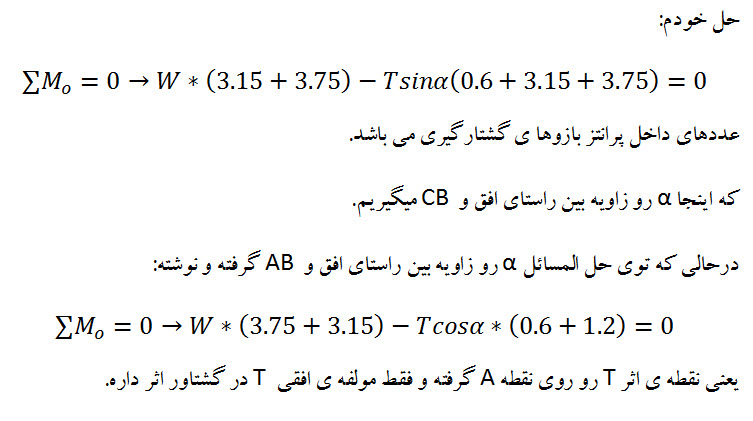

MechJJ 11368 ارسال شده در 5 آبان، 2011 این هم یه مشکل دیگه شبیه قبلیه تقریبا!!! میخواهیم کشش طناب رو پیدا کنیم. راه حل خودم و حلل توی عکس پایین: 2
MechJJ 11368 ارسال شده در 5 آبان، 2011 اصلا با توجه به اینکه طناب توی دو نقطه روی عضو اثر داره ، نقطه اثر را کدوم نقطه با کدوم زاویه باید درنظر بگیریم؟؟ 2

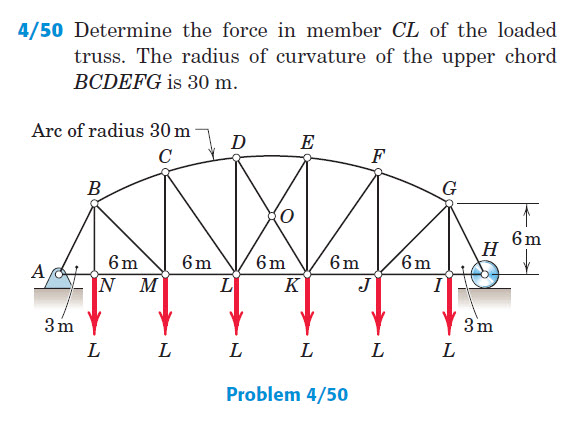

MechJJ 11368 ارسال شده در 5 آبان، 2011 راستی از خرپاها مثل این هم سوال میدن؟ محاسبه ی زوایاش کار حضرت فیله!!!! 2
Ehsan 112346 مالک ارسال شده در 6 آبان، 2011 اصلا با توجه به اینکه طناب توی دو نقطه روی عضو اثر داره ، نقطه اثر را کدوم نقطه با کدوم زاویه باید درنظر بگیریم؟؟ شما اگه قرار باشه میله افقی را جدا کنی و سپس نیروها را بگذاری،پس تکلیف قرقره و نیروهای وارد بر آن چه میشود؟ روش حلال اینجا درسته،یعنی قرقره را جدا نکرده،بلکه کل قاب را واحد در نظر گرفته،در نتیجه فقط نیرویی که در قسمت عمودی وارد میشود را در نظر میگیریم. 2
Ehsan 112346 مالک ارسال شده در 6 آبان، 2011 راستی از خرپاها مثل این هم سوال میدن؟محاسبه ی زوایاش کار حضرت فیله!!!! معمولا ابعاد را طوری میدن که زاویه ها راحت حساب بشه. من بارها گفتم،اگر میخواهین مسئله ای دشوار از لحاظ عددی را حل کنین،تنها روش حل را به صورت پارامتری برای خودتان بنویسین و نشینین مرتبا زاویه و... حساب کنین. 2
MechJJ 11368 ارسال شده در 6 آبان، 2011 شما اگه قرار باشه میله افقی را جدا کنی و سپس نیروها را بگذاری،پس تکلیف قرقره و نیروهای وارد بر آن چه میشود؟ روش حلال اینجا درسته،یعنی قرقره را جدا نکرده،بلکه کل قاب را واحد در نظر گرفته،در نتیجه فقط نیرویی که در قسمت عمودی وارد میشود را در نظر میگیریم. خب مگه ما توی نقطه ی c هم کشش نداریم؟ تکلیف اون چی میشه پس؟ بعد اگه یه توضیح هم درباره تشخیص کششی یا فشاری بودن عضوهای مهار خرپاها هم بدید ممنون میشم. 2
Ehsan 112346 مالک ارسال شده در 6 آبان، 2011 خب مگه ما توی نقطه ی c هم کشش نداریم؟تکلیف اون چی میشه پس؟ تو c هم کشش داریم،اما برای اینکه اثر قرقره لحاظ نشه در قاب،فرض کن طناب را از بالا میبریم،یعنی تنها یک نیروی T در میله عمودی. و همچنین نیروی خارجی W. در واقع شما هر نیرویی را که میخواهی بذاری،محل اتصالش را میبری،طناب اگر از بالا بریده بشه و نیروی T به جاش گذاشته بشه،دیگه تو قسمت پایینی کشش نداره. 2
MechJJ 11368 ارسال شده در 6 آبان، 2011 تو c هم کشش داریم،اما برای اینکه اثر قرقره لحاظ نشه در قاب،فرض کن طناب را از بالا میبریم،یعنی تنها یک نیروی t در میله عمودی.و همچنین نیروی خارجی w. در واقع شما هر نیرویی را که میخواهی بذاری،محل اتصالش را میبری،طناب اگر از بالا بریده بشه و نیروی t به جاش گذاشته بشه،دیگه تو قسمت پایینی کشش نداره. ببخشید میخوام ببینم درست متوجه شدم؟ یعنی اگه بخواهیم اثر قرقره رو درنظر نگیریم ، باید طناب رو از نقطه a ببریم. بعد فقط یه نیروی عمودی T روی نقطه C داریم که گشتاورش هم میشه اندازه T ضربدر بازوی OC? بعد با درنظر گرفتن نیروی وزن گشتاور حول O رو محاسبه کنیم تا اندازه کشش به دست بیاد؟ 1
Ehsan 112346 مالک ارسال شده در 6 آبان، 2011 ببخشید میخوام ببینم درست متوجه شدم؟یعنی اگه بخواهیم اثر قرقره رو درنظر نگیریم ، باید طناب رو از نقطه a ببریم. بعد فقط یه نیروی عمودی T روی نقطه C داریم که گشتاورش هم میشه اندازه T ضربدر بازوی OC? بعد با درنظر گرفتن نیروی وزن گشتاور حول O رو محاسبه کنیم تا اندازه کشش به دست بیاد؟ از نقطه A کمی جلوتر منظورمه. نه دیگه !!!! فقط یک نیروی T در A داری ، ضربدر بازوی گشتاور OA. در واقع از A برش میدیم،تا میله افقی و قرقره متصل به آنرا حذف کنیم. 1
MechJJ 11368 ارسال شده در 6 آبان، 2011 از نقطه A کمی جلوتر منظورمه. نه دیگه !!!! فقط یک نیروی T در A داری ، ضربدر بازوی گشتاور OA. در واقع از A برش میدیم،تا میله افقی و قرقره متصل به آنرا حذف کنیم. آهان.گرفتم. پس هردو تا عضو رو با هم درنظرگرفته توی حل. من فقط عضو افقی رو در نظر میگرفتم که فک میکنم نمیشه این سوال رو اینجوری ، باتوجه به اینکه طناب روی میله افقی دوتا نقطه اثر داره حلش کرد 1
