MechJJ 11,368 اشتراک گذاری ارسال شده در 13 مهر، ۱۳۹۰ علت اینکه نیروی تکیه گاه ها برابر در نظر گرفته شده اینست که،فرض کنین تکیه گاه نداریم. وقتی میله روی زمین را گرما میدیم،از دو طرف به طور مساوی افزایش طول دارد. پس برای صفر کردن جابجایی و افزایش طول، باید از دو طرف نیروهایی یکسان از تکیه گاه وارد بشه. اینجا نگفته فرض میکنیم تکیه گاه نداریم ها. خب اینجا الان سطح مقطع ها فرق داره اثری نداره توی نیرویی که از زرف تکیه گاه وارد میشه؟ نقل قول لینک به دیدگاه
HaMiD.CFD 20,379 اشتراک گذاری ارسال شده در 14 مهر، ۱۳۹۰ سر فصل خمش پلاستیک آیا در کنکور سوالی ازش میاد؟ نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 14 مهر، ۱۳۹۰ سر فصل خمش پلاستیک آیا در کنکور سوالی ازش میاد؟ جز سیلابس درس مقاومت هست. اما سوال ندادن،ممکنه بدن،چیز خاصی نداره که، یکی دو صفحه است کلا....:JC_thinking: 2 نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 14 مهر، ۱۳۹۰ یعنی اگه مثلا از نمای جانبی نگاه کنیم f به سمت راست به مس وارد میشه و f/2 به سمت چپ به هرکدوم از دوتا فولاد؟اسی سوالام مسخره نیست؟ میخوام بدونم وضعم تو مقاومت خرابه یا نه؟ آره دیگه،عمود بر سطح مقطع،همینی میشه که گفتی.... سوالات مسخره نیست، زیادی سخت میگیری، اگر پیچیده نگاه کنی مسائل برات پیچیده میشن. 1 نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 14 مهر، ۱۳۹۰ اینجا نگفته فرض میکنیم تکیه گاه نداریم ها.خب اینجا الان سطح مقطع ها فرق داره اثری نداره توی نیرویی که از طرف تکیه گاه وارد میشه؟ من خودم این فرض را برای تفهیم بهتر مثال زدم. گفتم شما فرض کن یک سیمی با 100 تا مقطع مختلف را روی زمین میذاری و گرما میدی، این سیم از دو طرف به یک میزان افزایش طول میده و ربطی به سطح مقطع نداره. حالا اگر بخواهیم جلوی افزایش طول را با تکیه گاه بگیریم،در واقع باید دو نیروی مساوی از دو طرف وارد کنیم. 1 نقل قول لینک به دیدگاه

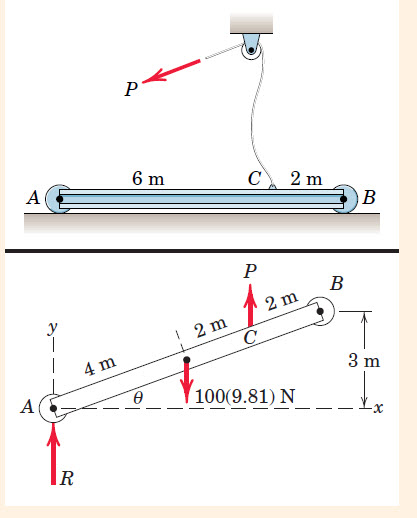

MechJJ 11,368 اشتراک گذاری ارسال شده در 14 مهر، ۱۳۹۰ درود توی مثال 3-3 مریام ویرایش شش فصل سوم (تیر با مقطع i شکل) چرا نیروی p رو قائم درنظر گرفته؟ آیا فرض کرده نقطه c دقیقا زیر قرقره قرار داره؟(چون توی صورت سوال اشاره ای نکرده و از نظر هندسی هم به نطر میرسه که یکم فاصله دارن) نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 14 مهر، ۱۳۹۰ درودتوی مثال 3-3 مریام ویرایش شش فصل سوم (تیر با مقطع i شکل) چرا نیروی p رو قائم درنظر گرفته؟ آیا فرض کرده نقطه c دقیقا زیر قرقره قرار داره؟(چون توی صورت سوال اشاره ای نکرده و اط نظر هندسی هم به نطر میرسه که یکم فاصله دارن) درود، من این کتابو ندارم...... اگر شکل گذاشتین میتونم کمک کنم. 1 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 14 مهر، ۱۳۹۰ درود، من این کتابو ندارم......اگر شکل گذاشتین میتونم کمک کنم. 1 نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 14 مهر، ۱۳۹۰ فرض کن ما اول جهت نیروی p را نمیدانیم..... وقتی واکنش روی غلتک a به سمت بالا و نیروی وزن به سمت پایین است،تعادل ایجاب میکند که نیروی p هم به سمت بالا باشد. زیرا هیچ نیرویی در جهت x نداریم، پس تنها مولفه عمودی در نظر گرفته شده که مانع از حرکت جسم میشود. 1 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 16 مهر، ۱۳۹۰ درود مثال 21 فصل سوم نایی و نکاتش همه نیازه خونده بشه؟ نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 16 مهر، ۱۳۹۰ درودمثال 21 فصل سوم نایی و نکاتش همه نیازه خونده بشه؟ نکاتش که اصلا نیازی نیست...... فقط مثال 21 را نگاه کنین که گشتاور پیچشی و تنش برشی چطوری از روابط اصلی به دست میاد،یعنی تا اونجا که شماره (2) زده،فقط نحوه حل کردنش. نکاتش مهم نیست. 1 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 16 مهر، ۱۳۹۰ یه سوال از فصل پیچش: توی سوال های دو سر گیردار مثل مثال 9 ، وقتی میخوایم برای استفاده از فرمول های 5-3 a و 5-3 b مقطع بزنیم، باید علاوه بر گشتاور پیچشی گسترده ای که داریم ، یه گشتاور ناشی از تیکه گاهی که توی مقطع نیست هم درنظر بگیریم؟ یعنی اینجا Ta ناشی از تکیه گاه a هست که بعد از مقطع زدن باید اضافه کنیم؟ نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 16 مهر، ۱۳۹۰ یه سوال دیگه از فصل پیچش: پیچش پلاستیک فقط یه تست ازش اومده که همون فرمول 3-20 هست (که البته فکر کنم اشتباه تایپی داره،یعنی توان r باید 3 باشه.درسته ؟). بقیه مطالب پیچش پلاستیک هم نیازه بخونیم؟ نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 16 مهر، ۱۳۹۰ یه سوال از فصل پیچش: توی سوال های دو سر گیردار مثل مثال 9 ، وقتی میخوایم برای استفاده از فرمول های 5-3 a و 5-3 b مقطع بزنیم، باید علاوه بر گشتاور پیچشی گسترده ای که داریم ، یه گشتاور ناشی از تیکه گاهی که توی مقطع نیست هم درنظر بگیریم؟ یعنی اینجا Ta ناشی از تکیه گاه a هست که بعد از مقطع زدن باید اضافه کنیم؟ بله دیگه،چون مسئله نامعین است یک Ta مجهول اعمال میکنیم. توضیحات مثال که کامله. :JC_thinking: 1 نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 16 مهر، ۱۳۹۰ یه سوال دیگه از فصل پیچش:پیچش پلاستیک فقط یه تست ازش اومده که همون فرمول 3-20 هست (که البته فکر کنم اشتباه تایپی داره،یعنی توان r باید 3 باشه.درسته ؟). بقیه مطالب پیچش پلاستیک هم نیازه بخونیم؟ آخه چیزی نداره که پیچش پلاستیک، نصفه صفحه هم نمیشه. کلا دو تا فرمولش را بدونی کافیه. بخونش. 1 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 18 مهر، ۱۳۹۰ درود تست 130 فصل دوم نایی. اشتباه ننوشته جواب رو؟ تکلیف نیروی p چی میشه؟ چرا شبیه مثال 13 حل نشده این سوال؟ نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 18 مهر، ۱۳۹۰ تست 175 فصل دوم. اگه بخواهیم از گشتاورگیری استفاده کنیم ، میتونیم جهت نیروهای وارده از طرف میله ها رو بر لوزی صلب بفهمیم؟ اگه آره چجوری باید بفهمیم؟ میدونم روش فنرهای معادل راحت تره،فقط میخواستم بدونم تو این فرم سوال ها میتونیم جهت نیرو ها رو تشخیص بدیم یا نه؟ نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 20 مهر، ۱۳۹۰ تست 130 فصل دوم نایی. اشتباه ننوشته جواب رو؟ تکلیف نیروی p چی میشه؟ چرا شبیه مثال 13 حل نشده این سوال؟ باید همچون مثال 14 حلش کنید. مثال 13 که دو تا لینک بیشتر نداره. 1 نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 20 مهر، ۱۳۹۰ تست 175 فصل دوم. اگه بخواهیم از گشتاورگیری استفاده کنیم ، میتونیم جهت نیروهای وارده از طرف میله ها رو بر لوزی صلب بفهمیم؟ اگه آره چجوری باید بفهمیم؟ میدونم روش فنرهای معادل راحت تره،فقط میخواستم بدونم تو این فرم سوال ها میتونیم جهت نیرو ها رو تشخیص بدیم یا نه؟ نه این سوالات را به این راحتی ها نمیشه از روش گشتاورگیری حل کرد. روش فنر معادل یک روش کنکوری نیست،یک روش اصلی حل مسئله است که از اون در همه جا استفاده میشه. 1 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 20 مهر، ۱۳۹۰ باید همچون مثال 14 حلش کنید.مثال 13 که دو تا لینک بیشتر نداره. اسی من باز نفهمیدم این سواله رو ببین اگه نیرو توی هر سه میله رو برابر بگیریم جابجایی توی میله قائم میشه FL/EA جابجایی هرکدوم از دوتا میله مایل هم در راستای خودشون میشه FL/EA حالا چون جابجایی میله ها درراستای قائم یکسانه پس جابجایی میله های مایل تقسیم بر cos 45 میشه جابجایی اون ها در راستای قائم یعنی FL/EA برابر میشه با FL/EA1 cos 45 خب اینجوری که جواب میشه رادیکال 2 تقسیم بر 2 1 نقل قول لینک به دیدگاه
