Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ با درود. توی شکل بالا وقتی میخوایم گشتاور ناشی از کشش T1 رو حساب کنیم باید ابتدا به مولفه هاش تجزیه بکنیم. بعد از تجزیه میشه 0.8i-0.3j+0.5k ضربدر اندازه ی کشش T1 حالا مگه این مولفه ها هر کدوم به تنهایی روی محل اتصال سیم و تابلواثر نمی کنن؟ پس واسه گشتاور گیری حول محور Z فقط مولفه ی y نیروی کشش ضربدر بازوی 4 متری میشه گشتاور این نیرو حول Z. درسته؟ توی حل المسائل نقطه اثر نیرو رو توی نقطه A گرفته و گفته مولفه ی i حول z گشتاور ایجاد میکنه. شما نقطه اثر را ، محل اتصال طناب با تخته گرفتی،حلال نقطه a گرفته. معمولا جایی که هیچ تغییر مکانی ندارد را به عنوان تکیه گاه در نظر میگیریم. اگه روش حل را کامل بذاری بهت میگم..... 2 نقل قول لینک به دیدگاه
میلاد 24,047 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ 4i-1.5j+2.5k تجزیش اینجوری نمیشه؟:JC_thinking: 3 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ 4i-1.5j+2.5k تجزیش اینجوری نمیشه؟:jc_thinking: نه! تجزیش میشه اندازه ی t1 ضربدر بردار یکه اش که نوشتم. 1 نقل قول لینک به دیدگاه

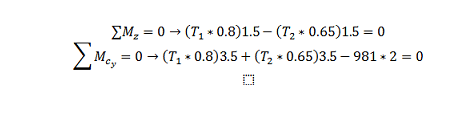

MechJJ 11,368 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ این روش حل المسائله که جواب نهاییش هم از دو معادله و دو مجهول درست درمیاد. ولی اونی که خودم گفتم نمیدونم چرا جوابش فرق داره. از نظر راه حل که روش خودم مشکلی نداره؟ 2 نقل قول لینک به دیدگاه
میلاد 24,047 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ یکی تجزیشو بگه به من...من نیمفهممش:icon_pf (34): 2 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ یکی تجزیشو بگه به من...من نیمفهممش:icon_pf (34): 2 نقل قول لینک به دیدگاه
میلاد 24,047 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ آهااا..مرسی تقسیم شدش رو نوشته بودین...من فکر کردم بردار یکش اون شده 1 نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ این روش حل المسائله که جواب نهاییش هم از دو معادله و دو مجهول درست درمیاد. ولی اونی که خودم گفتم نمیدونم چرا جوابش فرق داره. از نظر راه حل که روش خودم مشکلی نداره؟ همیشه بهتره تعادل حول تکیه گاه ثابت نوشته بشه،که جابجایی نتواند مکان آنرا تغییر دهد. اونیکه شما مینویسی،یکسری نیروهای محل اتصال کابل به دیوار را هم وارد میکنه و مجهولات بیشتر میشن. 2 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ اشکال این راه حل کجاشه؟ 1 نقل قول لینک به دیدگاه
M!Zare 48,037 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ این پاسخ سوال شما با این راهه حل مشکلتون حل میشه؟ 2 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ این پاسخ سوال شما با این راهه حل مشکلتون حل میشه؟ ممنون راه حل درستش رو دارم. بیشتر قصدم اینه که اشکال کار خودم دربیاد تا بقیه جاها اشتباه نکنم. 1 نقل قول لینک به دیدگاه
M!Zare 48,037 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ ممنونراه حل درستش رو دارم. بیشتر قصدم اینه که اشکال کار خودم دربیاد تا بقیه جاها اشتباه نکنم. شما در نقطه c یک محور موازی y تصور کنید.حال قاب رو جدا کنید...نیروهای کشش رو به سمت بیرون از قاب در نظر بگیرید.و تجزیه کنید.و گشتاور رو بنویسید. 2 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ شما در نقطه c یک محور موازی y تصور کنید.حال قاب رو جدا کنید...نیروهای کشش رو به سمت بیرون از قاب در نظر بگیرید.و تجزیه کنید.و گشتاور رو بنویسید. خب همین کار رو انجام دادم. توی پست آخر صفحه قبل نوشتم راه حلمو دیگه. ولی نفهمیدم کجاش غلطه. 1 نقل قول لینک به دیدگاه
M!Zare 48,037 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ خب همین کار رو انجام دادم.توی پست آخر صفحه قبل نوشتم راه حلمو دیگه. ولی نفهمیدم کجاش غلطه. در راه حل شما من مجهولی ندیدم...مجهولتون چیه؟ 2 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ در راه حل شما من مجهولی ندیدم...مجهولتون چیه؟ اندازه ی کشش سیم ها دیگه. T1 and T2 2 نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ اشکال این راه حل کجاشه؟ شما نمودار جسم آزاد قاب را بکش و کابل ها را از آن جدا کن و به جای آن مولفه های نیرویی کابل را بذار. اینجوری خیلی شلوغه،به جای عددی پارامتری حل کن من اشکالت را متوجه بشم،نمیفهمم چیکار کردی !!! 3 نقل قول لینک به دیدگاه
Hossein.B 3,666 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ این پاسخ سوال شما با این راهه حل مشکلتون حل میشه؟ این سوال کنارش فلش سیاه داره نیاز به حلش نیست 3 نقل قول لینک به دیدگاه
MechJJ 11,368 اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ این سوال کنارش فلش سیاه داره نیاز به حلش نیست مرسی از اشارت حسین جون. این کتاب من خیلی از سوالایی که فلش مشکی داره رو علامت نزده. پی دی اف ویرایش شش رو هم ندارم ببینم کدوم سوالا فلش مشکی داره. تو کتابت ویرایشش چنده؟ 1 نقل قول لینک به دیدگاه
Ehsan 112,346 مالک اشتراک گذاری ارسال شده در 7 مرداد، ۱۳۹۰ شما نیروهای تکیه گاه در d را چطوری در نوشتن تعادل در نظر گرفتی؟ 3 نقل قول لینک به دیدگاه
