smmoosavian 1993 ارسال شده در 21 تیر، 2011 امکان استفاده از کتیا v6 در ایران وجود نداره. از کتیا v5 استفاده کنید. 1
S.F 24932 ارسال شده در 5 مرداد، 2011 لطفا سوال رو دقیق تر مطرح کنید . در کل پروسه مشکل دارید یا فقط مشکل درخروجی g کد است
m-jannesari 10 ارسال شده در 6 مرداد، 2011 سلام چطوری میشه روی یک شفت رزوه ایجاد کرد رزوه ایجاد شده در محیط مدل سازی قابل رویت هست و یا فقط در محیط draftingمیشه دید فیلم یا pdfدر مورد تحلیل سینماتیکی اگه دارین ممنون میشم ادرسشو بدین یا ایمیل کننین
Prof.Eng 1862 ارسال شده در 6 مرداد، 2011 سلامچطوری میشه روی یک شفت رزوه ایجاد کرد رزوه ایجاد شده در محیط مدل سازی قابل رویت هست و یا فقط در محیط draftingمیشه دید فیلم یا pdfدر مورد تحلیل سینماتیکی اگه دارین ممنون میشم ادرسشو بدین یا ایمیل کننین رزوه روی شفت ها را باید توسط دستور thread/tap که آیکون آن پایین تر از دستور shell است تعریف کرد.(یا از طریق insert-Dress-up features-Tap/Thread ) در محیط سه بعدی رزوه بطور دایم دیده نمی شود پس بهتر است سوراخ های رزوه دار را با رنگ متفاوتی تعریف کرد تا مشخص باشند. البته دستور thread analysis که نوار آیکون های پایین قرار دارد رزوه ها را چه روی شفت ها thread و چه روی سوراخ ها tap بررسی کرده و با مشخصاتشان بطور موقت نمایش می دهد. در محیط نقشه کشی هم، برای نمایش رزوه باید در بخش خواص یک نما view properties گزینه thread را فعال کنید تا رزوه را در آن نما نمایش دهد. تعریف رزوه ها را هم بهتر است در نمای جانبی رزوه انجام دهید چون در هنگام ابعادگذاری dimensioning و در نمای جلوی رزوه، کتیا فقط نوع رزوه را به شما خواهد داد نه طول آن را. اما در نمای کناری رزوه هر دو را به شما می دهد. 3

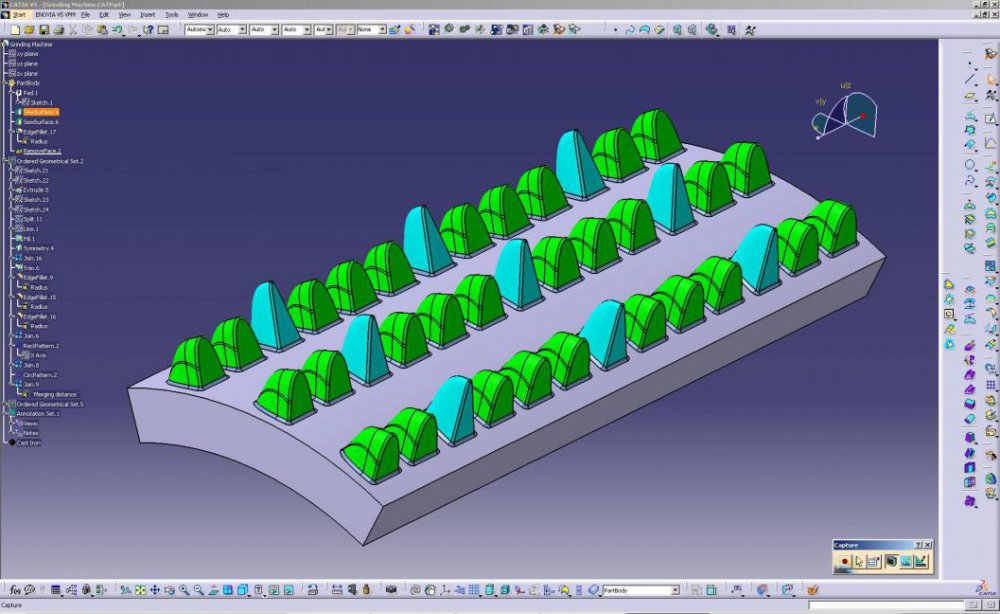

mammad.mechanic 569 ارسال شده در 19 مرداد، 2011 یکی کمک کنه بگه این قطعه رو تو کتیا چطور بکشم؟؟ چطوری دندانه ها رو رو سطح خمیده بکشم؟؟؟ 1
Prof.Eng 1862 ارسال شده در 19 مرداد، 2011 یکی کمک کنه بگه این قطعه رو تو کتیا چطور بکشم؟؟چطوری دندانه ها رو رو سطح خمیده بکشم؟؟؟ تنه اصلی جسم استوانه است یا در امتداد محور هم دارای انحناست؟ برآمدگی ها (دندانه ها) دارای ارتفاع و مشخصات ثابت هستند یا آنها هم متغیرند؟ 4
mammad.mechanic 569 ارسال شده در 19 مرداد، 2011 تنه اصلی جسم استوانه است یا در امتداد محور هم دارای انحناست؟ برآمدگی ها (دندانه ها) دارای ارتفاع و مشخصات ثابت هستند یا آنها هم متغیرند؟ بله تنه اصلی یک استوانه است ..در امتداد محور انحنا ندارد......... دندانه ها در این شکلها از بین رفته.....یکسری از دندانه ها بزرگ و یکسری کوچک هستند..... 1
mammad.mechanic 569 ارسال شده در 19 مرداد، 2011 اگه تو شکل اول نگاه کنی و اون رو یه ماتریس ببینی که هر دندانه یه آرایه از اون باشه.... دندانه های سطر 2 ستون اول و 4 و 7 و 10 سطر 5 ستون 1 و 4 و 7 و 10 سطر 8 ستون 1 و 4 و 7 و 10 بزرگ هستند
Prof.Eng 1862 ارسال شده در 20 مرداد، 2011 اگه تو شکل اول نگاه کنی و اون رو یه ماتریس ببینی که هر دندانه یه آرایه از اون باشه....دندانه های سطر 2 ستون اول و 4 و 7 و 10 سطر 5 ستون 1 و 4 و 7 و 10 سطر 8 ستون 1 و 4 و 7 و 10 بزرگ هستند خوب اگر تنه اصلی استوانه است کار ساده است. کافی است از هر نوع دندانه یکی تولید کنید و سپس توسط دستور pattern انها را تکرار کنید. برای تولید هر دندانه بسته به میزان پیچیدگی آن می توان از دستورات Part Design یا generative shape design استفاده کرد. اگر شکل هندسی دندانه پیچیده است و دارای انحنا هایی در راستاهای مختلف است به احتمال زیاد مجبور هستید از دستورات تولید سطح استفاده کنید. کمی درباره شکل دندانه توضیح دهید تا روش تولید آن و دستوراتی که می توانند برای آن بکار گرفته شوند را توضیح دهم. 3
Prof.Eng 1862 ارسال شده در 20 مرداد، 2011 برای شروع به این نکته اشاره کنم که بهتر است تنه جسم را در یک part body ترسیم کنید و دندانه ها را در یک یا چند part body دیگر سپس در انتها آنها را با هم boolean کنید. با این کار سرعت مدل سازی و همینطور به روز شدن مدل در هنگام انجام تغییرات بهتر خواهد بود. 4
mammad.mechanic 569 ارسال شده در 20 مرداد، 2011 من تنه جسم را جدا و دندانه ها رو هم در partbody جدا ترسیم کردم...... میشه در مورد دستور boolean بیشتر توضیح بدید..... دندانه ها که ترسیم کردم سطحشون صاف است ولی تنه جسم خمیده است.چطوری کناره هم بگذارمشون؟ 1
mammad.mechanic 569 ارسال شده در 20 مرداد، 2011 این فایل کتیا دندانه ها و تنه اصلی است که کشیدم...... برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام
mostafa976 12 ارسال شده در 20 مرداد، 2011 سلام دوستان كسي ميتونه بهم كمك كنه؟ يه گيره هستش كه توي كتيا ميخام طراحي كنيد برام نقشه اش رو ضميمه كردم . من توي طراحيش مشكل دارم اگه براتون ممكنه فايل هاي تك تك مراحل را جدا جدا ذخيره و برام ارسال كنيد با تشكر برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام
Prof.Eng 1862 ارسال شده در 21 مرداد، 2011 این فایل کتیا دندانه ها و تنه اصلی است که کشیدم...... برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام منظور من این نبود که دندانه ها را در فایل های مختلفی ترسیم کنید. این هم مدل کامل شده: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 2
mammad.mechanic 569 ارسال شده در 21 مرداد، 2011 منظور من این نبود که دندانه ها را در فایل های مختلفی ترسیم کنید. این هم مدل کامل شده: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام [attach]3012[/attach] ممنون دوست عزیز ولی لینکی که گذاشتید...ف ی ل ت ره
Prof.Eng 1862 ارسال شده در 21 مرداد، 2011 ممنون دوست عزیزولی لینکی که گذاشتید...ف ی ل ت ره این هم جای دیگر. توسط download accelerator آن را بگیرید. زودتر هم بگیرید چون ممکن است پاک کنند: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 2
mostafa976 12 ارسال شده در 22 مرداد، 2011 سلام دوستان كسي ميتونه بهم كمك كنه؟ يه گيره هستش كه توي كتيا ميخام طراحي كنيد برام نقشه اش رو ضميمه كردم . من توي طراحيش مشكل دارم اگه براتون ممكنه فايل هاي تك تك مراحل را جدا جدا ذخيره و برام ارسال كنيد با تشكر برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام كسي نبود!!!!!!
S.F 24932 ارسال شده در 22 مرداد، 2011 بهتره شما کار طراحی رو شروع کنید و از این تاپیک فقط برای رفع اشکال استفاده کنید . می تونید اموزش های ابتدایی ولازم را می توانید از تاپیک آموزش نرم افزار catia از مبتدی تا پیشرفته و آموزش مقدماتی کتیا بدست بیارید . 1
mammad.mechanic 569 ارسال شده در 22 مرداد، 2011 این هم جای دیگر. توسط download accelerator آن را بگیرید. زودتر هم بگیرید چون ممکن است پاک کنند: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام ممنون
