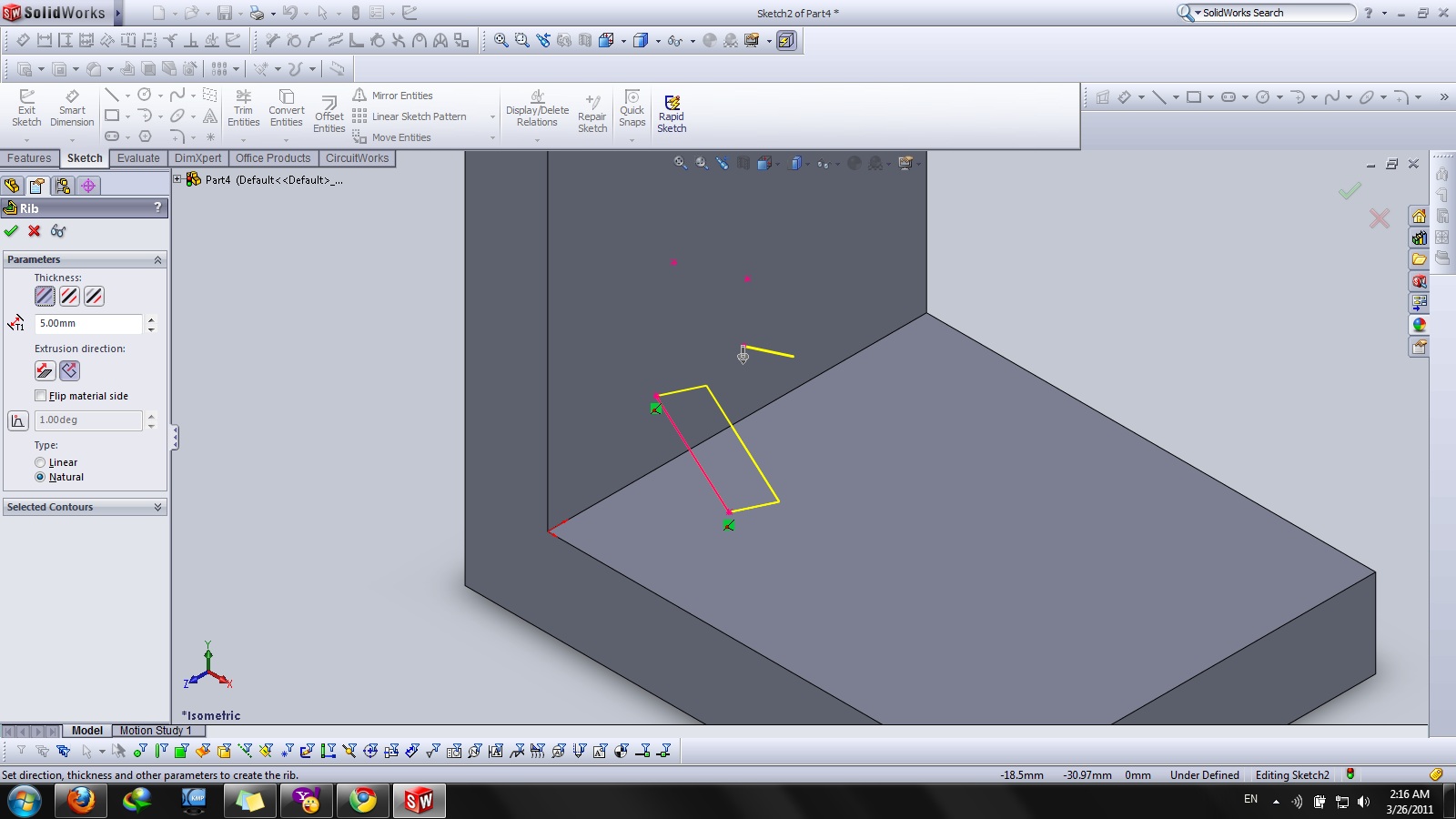

R@M!N 2,978 اشتراک گذاری ارسال شده در 6 فروردین، ۱۳۹۰ ببین....برو تو همون sketchای که کشیدی...اونجا نوک بالایی sketchتو انتخاب کنو دکمه ی ctrl رو بگیر....بعدش خط چسبیده (لبه ی صفحه ) به اون صفحه ای که می خوای اون نقطه بچسبه بهش رو انتخاب کن .تو نوار درختی گزینه ی coincident رو انتخاب کن تا نقطت بیوفته رو اون صفحه ی کناری....درست نه دادش به خاطره اون نیست تو این تصویر الان چسبیدن ولی بازم RIP نمیشه :icon_pf (34): نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 6 فروردین، ۱۳۹۰ ببین....برو تو همون sketchای که کشیدی...اونجا نوک بالایی sketchتو انتخاب کنو دکمه ی ctrl رو بگیر....بعدش خط چسبیده (لبه ی صفحه ) به اون صفحه ای که می خوای اون نقطه بچسبه بهش رو انتخاب کن .تو نوار درختی گزینه ی coincident رو انتخاب کن تا نقطت بیوفته رو اون صفحه ی کناری....درست نه دادش به خاطره اون نیست تو این تصویر الان چسبیدن ولی بازم RIP نمیشه :icon_pf (34): خوب...من یه ویدئو برات ترتیب دادم....امیدوارم با رعایت مراحلی که من تو این ویدوئو انجام دادم ،مشکلت حل بشه! نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 6 فروردین، ۱۳۹۰ اینم نمیدونم چطوری میشه rip زد تو آموزشی که تو سی دی هست اینو میگه rip میزنه ولی هر کار می کنم نمیشه -یعنی تنظیماتو انجام می دم ولی وقتی اوکی ذو میزنم تغییری ایجاد نمیشه ببین،ما تو دستور rib فقط میتونیم خطمونو در راستای یک سطح بسته گسترش بدیم....نه بسمت سطح آزاد...مثالی مشابه اونچه که خواستی بکشی رو برات کشیدم....فکر نکنم دستور rib خارج ازین حالات بتونه کاری رو انجام بده! فقط یک حالت میمونه...اونم اینه که sketchات بصورت خط خمیده باشه....اونوقت تنها حال اینه که sketchات بصورت لب به لب چسبیده باشه به پله ای که می خوای sketchاتت روش گسترش پیدا کنه... نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 6 فروردین، ۱۳۹۰ ببین....برو تو همون sketchای که کشیدی...اونجا نوک بالایی sketchتو انتخاب کنو دکمه ی ctrl رو بگیر....بعدش خط چسبیده (لبه ی صفحه ) به اون صفحه ای که می خوای اون نقطه بچسبه بهش رو انتخاب کن .تو نوار درختی گزینه ی coincident رو انتخاب کن تا نقطت بیوفته رو اون صفحه ی کناری....درست نه دادش به خاطره اون نیست تو این تصویر الان چسبیدن ولی بازم RIP نمیشه :icon_pf (34): 1- فقط یک منحنی یکپارچه می توانید در اسکچ داشته باشید. به نظر می رسد یک منحنی کوچک دیگر هم دارید. به این تصویری که گذاشته اید دقت کنید علاوه بر خط اصلی یکی دو خط کوچک دیگر هم دیده می شوند. 2- بسته به اینکه اسکچ را در چه صفحه ای ترسیم کرده اید باید یکی از دو گزینه parallel to sketch یا normal to sketch را انتخاب کنید. 3- الزامی نیست که حتما انتهای منحنی به جسم برسد. اینکه امتداد فرضی دو انتهای آن با جسم برخورد کند کافی است. منحنی داخل اسکچ همراه با وجوه جسم باید چه در صفحه اسکچ و چه در تمام ضخامت rib حتما ناحیه بسته ای را ایجاد کنند تا برنامه بتواند سطح rib را محاسبه کند. مثلا نمی توان روی ناحیه ای rib زد که قبلا سوراخ دارد. 3 نقل قول لینک به دیدگاه
S.F 24,931 مالک اشتراک گذاری ارسال شده در 6 فروردین، ۱۳۹۰ سلام به همه دوستان میخواستم بدونم کسی از دوستان با دستور سنسور در سالید کار کرده.؟ممنون میشم دوستان توضیح بدهند سلام راستش خیلی جزییاتش رو کار نکردم . طرز کارش این طوری که شما برا جسمت تو نرم افزار یه سنسور تعریف می کنه هم توی اسمبلی داره . که من کار نکردم هم توی پارت داره . بیشتر جنبه کمک طراح داره . مثلا می خوای وزن (یا اندازه یا خاصیت دیگه ای که توی اپشن دستور موجوده ) که جسم در حال طراحی ایت بیشتر(کمتر . برابر و ....) از 10 کیلو گرم نشه . بعد از مشخص کردن نوع جنس. شما سنسور رو تعریف کن (توسط راست کلیک روی عنوانش درنمودار درختی ) و بعد مقادیر رو تنظیم می کنی . حالا با توچه به تنظیمات در زمان های لازم شما رو مطلغ می کنه . توسط رنگ کردن نوشته مربوطه در نمودار درختی (تقریبا به رنگ خطاهای نوع دوم نرم افزار _زرد _). پاینده باشی. ///:icon_gol: 1 نقل قول لینک به دیدگاه
vahidrojroj 16 اشتراک گذاری ارسال شده در 8 فروردین، ۱۳۹۰ سلام یه سوال ابتدایی من وقتی از قسمت View Orientation نما رو عوض میکردم به حالت آهسته (حالت animation ) نما رو تغییر میداد بطوریکه شما بخوبی میتونستی نمای تغییر یافته و درک کنی (نمیدونم منظورم و خوب رسوندم یا نه ) ولی دیگه کار نمیکنه وقتی میخوای نما رو عوض کنی سریع برمیگرده ، جایی تنظیم داره ؟ 2 نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 8 فروردین، ۱۳۹۰ سلام یه سوال ابتدایی من وقتی از قسمت View Orientation نما رو عوض میکردم به حالت آهسته (حالت animation ) نما رو تغییر میداد بطوریکه شما بخوبی میتونستی نمای تغییر یافته و درک کنی (نمیدونم منظورم و خوب رسوندم یا نه ) ولی دیگه کار نمیکنه وقتی میخوای نما رو عوض کنی سریع برمیگرده ، جایی تنظیم داره ؟ tools-option-system options-view-view transition 4 نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 8 فروردین، ۱۳۹۰ سلام راستش خیلی جزییاتش رو کار نکردم . طرز کارش این طوری که شما برا جسمت تو نرم افزار یه سنسور تعریف می کنه هم توی اسمبلی داره . که من کار نکردم هم توی پارت داره . بیشتر جنبه کمک طراح داره . مثلا می خوای وزن (یا اندازه یا خاصیت دیگه ای که توی اپشن دستور موجوده ) که جسم در حال طراحی ایت بیشتر(کمتر . برابر و ....) از 10 کیلو گرم نشه . بعد از مشخص کردن نوع جنس. شما سنسور رو تعریف کن (توسط راست کلیک روی عنوانش درنمودار درختی ) و بعد مقادیر رو تنظیم می کنی . حالا با توچه به تنظیمات در زمان های لازم شما رو مطلغ می کنه . توسط رنگ کردن نوشته مربوطه در نمودار درختی (تقریبا به رنگ خطاهای نوع دوم نرم افزار _زرد _). پاینده باشی. ///:icon_gol: در نسخه 2010 سنسور پیشرفت زیادی کرده است و می تواند شامل خواص اینرسی جسم، مجاورت و نزدیکی promoxity، زمان و ... باشد. سنسور همانطور که سجاد جان گفته اند برای کنترل یک پارامتر مثل وزن، اندازه، تماس یا برخورد، شروع یک فرآیند در بخش simulation و خلاصه هر چیزی که به عنوان یک پارامتر تعریف شده باشد بکار می رود و همانطور که از اسم آن پیداست در صورت اتفاق افتادن شرایط تعریف شده برای آن یا با پیغام خطایی کاربر را مطلع می کند یا اینکه خروجی آن در دستور دیگری استفاده شده و باعث تغییری در مدل می شود. مثلا سنسوری که برای مجاورت چیزی با چیز دیگر تعریف شده باشد می تواند به عنوان فعال کننده حرکت یک جسم در بخش simulation و ... باشد. 3 نقل قول لینک به دیدگاه

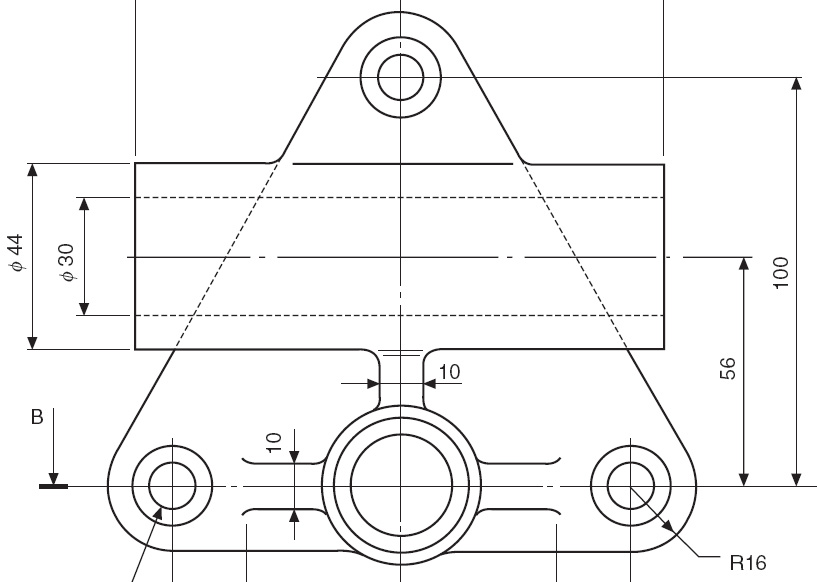

pianist 31,129 اشتراک گذاری ارسال شده در 8 فروردین، ۱۳۹۰ این مثلث رو میخوام بکشم ولی نمیدونم باید تو همون حالت 2 بعدی فیلت کنم یا نه؟ آخه مشکل اینه که اندازه هایی که دارم نسبت به دایره ها هست و باید مرکز دایره رو داشته باشم و از طرف دیگه وقتی اول مثلث رو میکشم و بعدش فیلت میکنم اندازه هام کمتر از اونی میشه که تو نقشه هست 1 نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 8 فروردین، ۱۳۹۰ این مثلث رو میخوام بکشم ولی نمیدونم باید تو همون حالت 2 بعدی فیلت کنم یا نه؟ آخه مشکل اینه که اندازه هایی که دارم نسبت به دایره ها هست و باید مرکز دایره رو داشته باشم و از طرف دیگه وقتی اول مثلث رو میکشم و بعدش فیلت میکنم اندازه هام کمتر از اونی میشه که تو نقشه هست چون لبه های مثلث با سوراخ ها هم مرکز هستند بهتر است آنها را در اسکچ همراه با خود مثلث ترسیم کنید. ابعاد را هم همانطوری که نقشه نشان داده نسبت به مرکز سوراخ یا همان کمان های سه گوش در نظر بگیرید. اگر سوراخ ها رزوه ندارند (که اینطور به نظر می رسد) حتی می توانید آنها را در همان اسکچ مثلث ترسیم گنید. 5 نقل قول لینک به دیدگاه
vahidrojroj 16 اشتراک گذاری ارسال شده در 14 فروردین، ۱۳۹۰ من میخوام بین دوتا خط کناری که توی تصویر میبینید زوایه خاصی قرار بدم طوری که هر دو به طور مساوی نسبت به خط تقارن فرضی وسط این تغییر و داشته باشن هر کاری میکنم یکی از خط ها شیبش بیشتر از یکی دیگه میشه یعنی انگار این تغییر زاویه فقط روی یک سمت تاثیر میذاره من میخوام روی هر دو تاثیر بذار نقل قول لینک به دیدگاه
vahidrojroj 16 اشتراک گذاری ارسال شده در 14 فروردین، ۱۳۹۰ وقتی میخوام وسط دو تا خط کناری که تو شکل هست زاویه بدم این تغییر فقط روی یه خط تاثیر میذاره و شیب یه خط زیاد میشه و یکی دیگه تغییر نمیکنه من چجوری میتونم کاری کنم که این تغییر زاویه روی هر دو تایر داشته باشه و هرو به یه اندازه تغییر موقعیت داشته باشن یا همون تغییر شیب داشته باشن؟ نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 14 فروردین، ۱۳۹۰ یه دونه لوله رفته داخل اون مثلثه ( تو شکل بالایی) اونو چجوری میکشن؟؟ من سعی کردم با تعریف یه plane جدید اول یه دایره بکشم و بعدش به لوله تبدیلش کنم ولی نشد ظاهرا دستور خاصی داره نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 14 فروردین، ۱۳۹۰ وقتی میخوام وسط دو تا خط کناری که تو شکل هست زاویه بدم این تغییر فقط روی یه خط تاثیر میذاره و شیب یه خط زیاد میشه و یکی دیگه تغییر نمیکنه من چجوری میتونم کاری کنم که این تغییر زاویه روی هر دو تایر داشته باشه و هرو به یه اندازه تغییر موقعیت داشته باشن یا همون تغییر شیب داشته باشن؟ هر دو زاویه ر ا قید گذاری کنید. سپس روی یکی دوبار کلیک کنید و فلش رو به پایین کنار مقدار قید را بزنید و add equation را انتخاب کرده و قید دیگر را به عنوان ورودی به آن بدهید. به این ترتیب معادله ای تعریف کرده اید که در آن مقدار قید زاویه اول با زاویه دوم برابر است. یک علامت زیگما کنار قید اضافه خواهد شده که نشان دهنده این معدله است. 2 نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 14 فروردین، ۱۳۹۰ یه دونه لوله رفته داخل اون مثلثه ( تو شکل بالایی) اونو چجوری میکشن؟؟ من سعی کردم با تعریف یه plane جدید اول یه دایره بکشم و بعدش به لوله تبدیلش کنم ولی نشد ظاهرا دستور خاصی داره اول یک دایره بکشید و آن را Extrude کنید. سپس در یک اسکچ دیگر یکی دیگر بکشید که برابر قطر سوراخ است و آن را extruded cut کنید تا سوراخ ایجاد شود. 3 نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 14 فروردین، ۱۳۹۰ این مثلث رو میخوام بکشم ولی نمیدونم باید تو همون حالت 2 بعدی فیلت کنم یا نه؟ آخه مشکل اینه که اندازه هایی که دارم نسبت به دایره ها هست و باید مرکز دایره رو داشته باشم و از طرف دیگه وقتی اول مثلث رو میکشم و بعدش فیلت میکنم اندازه هام کمتر از اونی میشه که تو نقشه هست این را ببینید. فایل در نسخه ۲۰۱۰ است. برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 4 نقل قول لینک به دیدگاه
vahidrojroj 16 اشتراک گذاری ارسال شده در 14 فروردین، ۱۳۹۰ Prof.Eng عزیز نمیدونم من نمیتونم انجامش بدوم یا نتونستم منظورمو درست برسونم ثصویر زیر و ببینید مثل میخوام این زاویه ایی که تو تصویر هست و دقیقا بذارم روی 55 درجه اما نتیجه اینی میشه که تو تصویر زیر میبینید اما من میخوام شیب هر دو طرف به یک اندازه تغییر کنه اما در مورد توضیحی که شما زحمت کشیدی من به نتیجه نرسیدم شایدم من اشتباه میکنم اونجوری فقط میشه زاویه دو گوشه و هماهنگ کرد !! 2 نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 15 فروردین، ۱۳۹۰ [/url] عزیز نمیدونم من نمیتونم انجامش بدوم یا نتونستم منظورمو درست برسونم ثصویر زیر و ببینید بهترین روشی که به ذهن من رسید روش استفاده از یک خط کمکیه! 1.شما انتهای باز sketchاتون رو توسط یک خط کمکی (construction) یه هم وصل کنید. 2.روی خط کمکی رسم شده کلیک کرده،و قید Horizontal رو فعال کنید. 3.سپس روی دو خط کناری که می خواهید بین آنها اندازه بدهید،کلیک کرده و قید equal را فعال کنید تا آندو خط از جهت اندازه با هم برابر شوند. 4.در مرحله ی بعد زاویه ی خود را تنظیم کنید.... رو شکل زیر کلیک کنید: نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 15 فروردین، ۱۳۹۰ یه دونه لوله رفته داخل اون مثلثه ( تو شکل بالایی) اونو چجوری میکشن؟؟ من سعی کردم با تعریف یه plane جدید اول یه دایره بکشم و بعدش به لوله تبدیلش کنم ولی نشد ظاهرا دستور خاصی داره ببین...به همون علت بود که من تاکید میکردم تا sketchاتون رو بصورت متقارن بکشید.. چون اگر شکلتون متقارن باشه ، دیگه نیازی به تعریف Plane جدید نیست و میتونید از همون planeاصلی محیط sketch برای رسم sketchمرکزی استفاده کنید. نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 15 فروردین، ۱۳۹۰ ببین...به همون علت بود که من تاکید میکردم تا sketchاتون رو بصورت متقارن بکشید..چون اگر شکلتون متقارن باشه ، دیگه نیازی به تعریف Plane جدید نیست و میتونید از همون planeاصلی محیط sketch برای رسم sketchمرکزی استفاده کنید. پس دلیل اینکه داخل شکلم بعد از extrude کردن خالی میشه هم همینه؟؟ مثلا من اون مثلث رو کشیدم ولی وقتی خواستم extrude کنم گوشه های شکل رو حجم میداد و داخلش خالی میشد ( مثل حلقه تو دایره) و وقتی گزینه thin رو برمیداشتم اصلا حجم نمیداد. 2 نقل قول لینک به دیدگاه
