amin 202 مهمان اشتراک گذاری ارسال شده در 29 آبان، ۱۳۹۰ سلامنحوه مدل کردن انواع تسمه رو بهم میگید؟؟ مثلا ساده یا v شکل یا ذوزنقه ای شکل... سلام.... کشیدن sketchتون و استفاده از دستور groove (برای پروفیلهای دایره ای) و دستور swept/boss (برای پروفیلهای منحنی شکل) سپس خارج کردن حجم اضافی با دستور extruded - cut. (بهتره که اگر پروفایلتو دایرویه ، از دستور pattern تو sketchاتون استفاده بشه تا فایلتون زیاد سنگین نشه!) بازم اگر اطلاعات بیشتری از نیازتون بگید بهتر میتونم کمکتون کنم...نقشه ای - عکسی... نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 30 آبان، ۱۳۹۰ تو سالید برای کشیدن ejector pin و یا همون سیستم پران باید کدوم قسمتش برم؟؟ برای اجزای دیگه قالب هم (اگه داره) بگید لطفا... نقل قول لینک به دیدگاه
amin 202 مهمان اشتراک گذاری ارسال شده در 1 آذر، ۱۳۹۰ تو سالید برای کشیدن ejector pin و یا همون سیستم پران باید کدوم قسمتش برم؟؟ برای اجزای دیگه قالب هم (اگه داره) بگید لطفا... برای رسم ejector pin ، تو تولبار Mold design میتونی از دستور Core استفاده کنی . اینم مثالی از ساخت Coreه که فک کنم ساخت ejector pin هم مشابه همین باشه...چون از 1 دستور استفاده می شه! http://help.solidworks.com/2010/english/solidworks/sldworks/legacyhelp/sldworks/mold/Example_of_Creating_a_Core.htm میتونی از لینک زیر کمک بگیری: http://help.solidworks.com/2010/english/solidworks/sldworks/legacyhelp/sldworks/verticals/mold_design_tools_overview.htm نقل قول لینک به دیدگاه
alitahoori 378 اشتراک گذاری ارسال شده در 1 آذر، ۱۳۹۰ سلام.... کشیدن sketchتون و استفاده از دستور groove (برای پروفیلهای دایره ای) و دستور swept/boss (برای پروفیلهای منحنی شکل) سپس خارج کردن حجم اضافی با دستور extruded - cut. (بهتره که اگر پروفایلتو دایرویه ، از دستور pattern تو sketchاتون استفاده بشه تا فایلتون زیاد سنگین نشه!) بازم اگر اطلاعات بیشتری از نیازتون بگید بهتر میتونم کمکتون کنم...نقشه ای - عکسی... برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام سلام ممنون از راهنماییتون. ولی من می خوام تسمه مانند باشه یعنی بین دو تا پولی قرار گرفته باشه.... مثل تسمه ای که در دور کولر استفاده کی میشه... اونجا مسلما یک دایره نیست.... بلکه دو دایره ای است که با شعاع های مختلف با هم در ارتباطند.... اگه میشه مراحل را هم دقیق تر توضیح دهید.... خیلی خیلی ممنون.:hapydancsmil: نقل قول لینک به دیدگاه
e_boy 68 اشتراک گذاری ارسال شده در 7 آذر، ۱۳۹۰ سلام ...دوستمون اشاره کردند که برای شکلهای منحنی از از sweep استفاده بکنید. 2 نقل قول لینک به دیدگاه

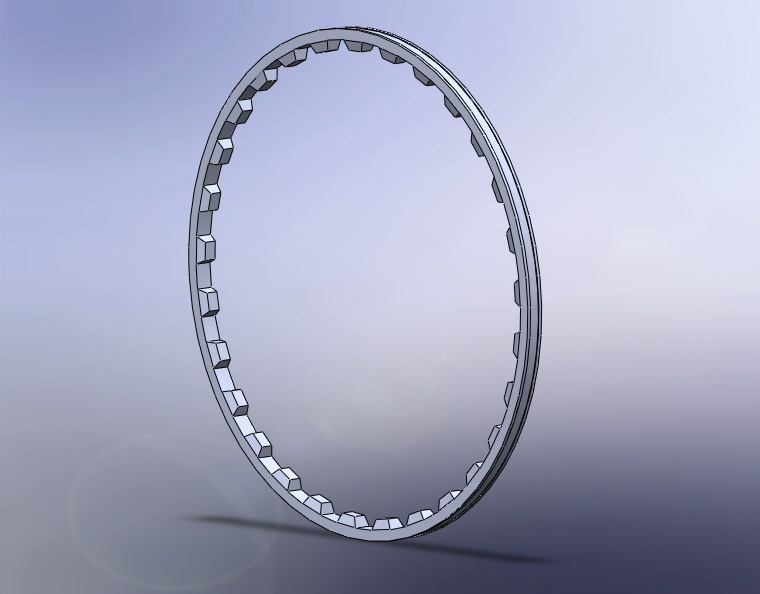

alitahoori 378 اشتراک گذاری ارسال شده در 12 آذر، ۱۳۹۰ سلام و خسته نباشید دوستان من شکل تسمه رو کشیدم... ولی مشکلات زیر رو داره: مشکلم سر pattern روی قسمت دایره ای شکل هستش .... توی تصاویر مشخص هستش... توی دایره بزرگتر کمی از اون v شکل ها بیرون زده و توی قسمت کوچکتر همون شکل ها زیادی رفته داخل گوشت تسمه.... کمی هم با زاویه و شعاع ور رفتم ولی بهترین حالتش همینی هست که بهتون نشون دادم.. میشه لطفا توضیح بدین که باید دقیقا چی کار کنم؟؟ راهم اشتباه بوده... یا نه؟ آخه اول گوشت تسمه رو کشیدم بعد شکل ذوزنقه رو روی صفحه روبرو کشیدم و pattern رو زدم ... البته نه برای کل سطح بلکه برای 4 قسمت موجود که هنگام ساخت گوشت تکه تکه شده بود... ممنونم. 1 نقل قول لینک به دیدگاه

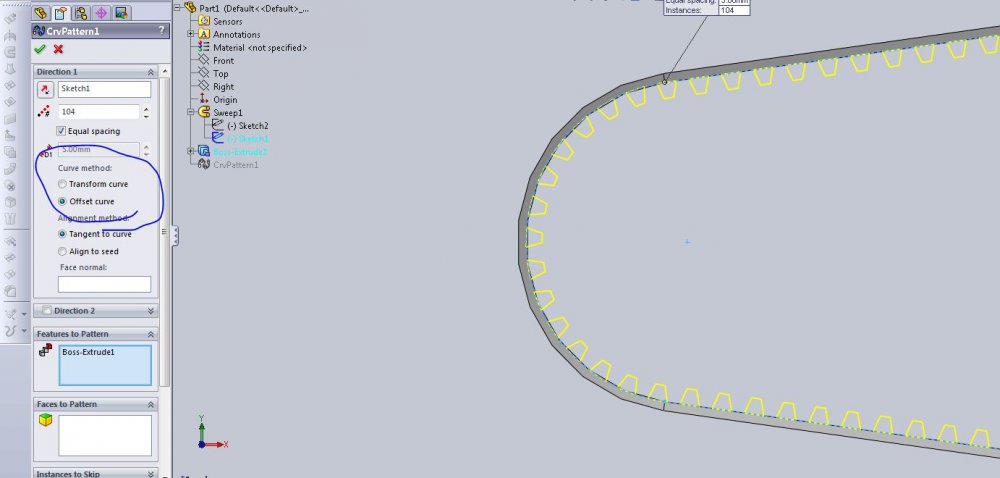

e_boy 68 اشتراک گذاری ارسال شده در 13 آذر، ۱۳۹۰ عزیز من حداقل یه ذره با نرم افزار ور برو تا یاد بگیری...فقط کافی بود گزینه دوم و تیک بزنی تا همه چی درست بشه.اول با swep کشیدم تسمه رو بعدشم اون دندونه رو روش اکسترود کردم بعدشم همونجور که قبلا گفتم curve pattern...می بینی که خیلی منظم هم در اومده... برای آدرس curv هم از همونی استفاده کن که توی swepet دادی...حله ؟ 2 نقل قول لینک به دیدگاه
pianist 31,129 اشتراک گذاری ارسال شده در 15 آذر، ۱۳۹۰ من متاسفانه نتونستم از دستور core برای کشیدن پین پران استفاده کنم یعنی کلا وقتی core فعال میشه هر جا رو select میکنی هیچ کاری انجام نمیده... نقل قول لینک به دیدگاه
alitahoori 378 اشتراک گذاری ارسال شده در 18 آذر، ۱۳۹۰ سلام دوستان گلم می خواستم یک مقطع مستطیلی رو روی یک مسیر بسته swept کنم ، ولی این پیغام رو میده ... میشه راهنمایی کنید...؟ نقل قول لینک به دیدگاه
hamidbala 2,844 اشتراک گذاری ارسال شده در 19 آذر، ۱۳۹۰ سلام مهندس اقا ما دوستمون تو محیط داروینگ یک قطعه رو میاره واسه سه نما بعد می خواد صفحه رو ادیت کنه! وقتی ادیت می کنه اون سه نماش پاک میشه یعنی غیب میشه! چیکار کنه؟ ممنون میشم نقل قول لینک به دیدگاه
en.ml 4,113 اشتراک گذاری ارسال شده در 4 دی، ۱۳۹۰ سلام سوال اول: کسی آموزش کشیدن چرخ دنده در سالید رو نداره؟ سوال دوم: قسمت تحلیل تنش سالید همون کوموس اکسپرس هستش؟ سالید من 2010 هست ولی اون قسمت رو پیدا نمی کنم؟ اون قسمت جدا نصب میشه؟ اگر جداست کسی لینک دانلودشو داره تا من نصبش کنم؟ 3 نقل قول لینک به دیدگاه
electra 174 اشتراک گذاری ارسال شده در 16 دی، ۱۳۹۰ سلام یه فایل با پسوند .catpartدارم که توی کتیا کشیده شده و میخوام با پسوند .igs یا .stp بیارمش تو سالید که کار اسمبلم رو تکمیل کنم اما پس از تبدیل شکل قطعه کاملا عوض شده و بصورت دو تا حلقه نشون میده کاری نمیشه کرد؟؟؟ مثلا sketchاش رو از کتیا بیارم تو سالید؟ (تازه کارم) 1 نقل قول لینک به دیدگاه
zaneti 178 اشتراک گذاری ارسال شده در 17 دی، ۱۳۹۰ درود یه سئوال توی سالید میشه مساحت یا محیط شکل خاصی را محاسبه کرد؟ اگه آره دستورش کجاست ؟ و نحوه استفاده را بگید سپاس 1 نقل قول لینک به دیدگاه
S.F 24,931 مالک اشتراک گذاری ارسال شده در 18 دی، ۱۳۹۰ سلامیه فایل با پسوند .catpartدارم که توی کتیا کشیده شده و میخوام با پسوند .igs یا .stp بیارمش تو سالید که کار اسمبلم رو تکمیل کنم اما پس از تبدیل شکل قطعه کاملا عوض شده و بصورت دو تا حلقه نشون میده کاری نمیشه کرد؟؟؟ مثلا sketchاش رو از کتیا بیارم تو سالید؟ (تازه کارم) ب احتمال زیاد مشکل گرافیکی هست . می تونید از نرم افزار transmagic برای تبدیل استفاده کنید . درود یه سئوال توی سالید میشه مساحت یا محیط شکل خاصی را محاسبه کرد؟ اگه آره دستورش کجاست ؟ و نحوه استفاده را بگید سپاس بله . از tools menu اقدام کنید . از طریق این دستور می توان برای اسکچ ها و از طریق دستور بالای ان می توان برای حجم ها اطلاعات هندسی نظیر ممان اینرسی و ... را دریافت کرد . آقا کسی نیست جواب این دوستان رو بده؟ من زیاد اطلاع ندارم، وگرنه کمک میکردم فکر کنم. قبلا هم در همین تپیک مطرح شده . چنان امین نبود و سوالی بیشتر از دو روز موند . می تونید ب من یا prof.eng این تاپیک رو یاداوری کنید . این بار کاملا اتفاقی این تاپیک رو دیدم. پیروز باشید . 2 نقل قول لینک به دیدگاه
AQA2000 12 اشتراک گذاری ارسال شده در 27 دی، ۱۳۹۰ با سلام می خواستم بدونم چرا اینقدر پرفیل هایی که توی قسمت weldment هست کم هستند و آیا راهی وجود داره که همه پرفیل های توی toolbox سالید ورک رو آورد در قسمت weldment و از اونا استفاده کرد. با تشکر 1 نقل قول لینک به دیدگاه
ALIREZA_2010 113 اشتراک گذاری ارسال شده در 27 دی، ۱۳۹۰ کدوم قسمت رو می گید دوست عزیز؟ 1 نقل قول لینک به دیدگاه
AQA2000 12 اشتراک گذاری ارسال شده در 8 بهمن، ۱۳۹۰ سلام خودم جوابشو پیدا کردم برای استفاده بقیه کاربر ها م یگذارمش برای اضافه کردن سایر استانداردها به قسمت structural member از بخش weldment نرافزار solidworks به صورت زیر عمل می کنیم در منوی task pan (سمت راست) قسمت design library بخش weldment را باز کرده (به اینترنت وصل باشید) حال استانداردها در صفحه دیده می شوند روی هر کدام ctrl+click کرده آنرا در قسمت ...\solidworks\data\weldment profile ذخیره می کنیم . حال به قسمت structural member رفته می بینیم که استانداردهای مورد نظر در منو قرار گرفته است. در همه حال خدا را به یاد داشته باش 1 نقل قول لینک به دیدگاه
vahidrojroj 16 اشتراک گذاری ارسال شده در 9 بهمن، ۱۳۹۰ من قبلا از solid work 2009 استفاده میکردم رنگ بندیش همونجوری که در تصویر میبینید خیلی خوب بود طوری که نشانه و علامت ها کاملا واضح بود (مماس بودن دو منحنی ، مرکز دایره و....) اما بعد از اینکه نسخه 2011 نصب کردم از همون حالت پیش فرض رنگ بندی به این صورت که واضح و قابل تشخیص نیست ممکنه مشکل کوچیکی باشه اما خیلی کاربردیه و مفیده از دوستام خواهش میکنم کمکم کنن تا بتونم این مشکل و برطرف کنم برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 1 نقل قول لینک به دیدگاه
electra 174 اشتراک گذاری ارسال شده در 13 بهمن، ۱۳۹۰ باسلام مجدد خدمت دوستان گل آقا من این نرم افزار trans magicرو پیدا کردم دانلودهم کردم اما خراب بود:دی دوستان اگه کسی لینک سالم داره ازش لطف کنه بذاره چون واس تبدیل قطعه ام بدجور بهش نیاز دارم ممنون نقل قول لینک به دیدگاه
ho3ein.agl 10 اشتراک گذاری ارسال شده در 24 بهمن، ۱۳۹۰ از اساتید اینجا خواهش میکنم اگه ممکنه نحوه مدل کردن یه کابل انعطاف پذیر یا یه طناب رو توضیح بدن میخوام یه مکانیزم طراحی کنم که با چنتا پولی یه وزنه رو بلند کنه ممنون نقل قول لینک به دیدگاه
