سوال و جواب در مورد نرم افزار کتیا

[Ali.Fatemi4 22,826]

سلام دوستان کسی کتابی یا ویدویی برای تمرین های دوبعدی کتیا تو محیط Sketcher و حلش داره؟ که ما تازه کارا یاد بگیریم استفاده کنیم

کتاب زیاده

مثلا مثلث نارنجی

برا یاد گرفتن محیط دو بعدی Sketcher باید تمرین زیاد انجام بدین

و الا خود محیطش شبیه به نرم افزارای مشابهه مثل اتوکد

بیشتر رو قید ها کار کنین

[a1l2i3z4a5h6r7 54]

کتاب زیاده

مثلا مثلث نارنجی

برا یاد گرفتن محیط دو بعدی Sketcher باید تمرین زیاد انجام بدین

و الا خود محیطش شبیه به نرم افزارای مشابهه مثل اتوکد

بیشتر رو قید ها کار کنین

دوست خوبم من یک کتاب میخوام که تمرین نشون بده حلش هم باشه یعنی بدون حل نمی خوام این کتابی که معرفی کردی ناشرش کیه اگه کتابای بیشترم معرفی کنی ممنون میشم

[Ali.Fatemi4 22,826]

دوست خوبم من یک کتاب میخوام که تمرین نشون بده حلش هم باشه یعنی بدون حل نمی خوام این کتابی که معرفی کردی ناشرش کیه اگه کتابای بیشترم معرفی کنی ممنون میشم



مسئله اینه که یه همچین چیزی رو از کتاب نمیشه توقع داشت!!!!

اسم کتابی که گفتم

کتاب آموزش catia از انتشارات مثلث نارنجی هست

شما اگه به نرم افزار اتوکد آشنایی دارین، خیلی راحت تر از اون میتونین تو بخش Sketcher کار کنین!

فقط کافیه که قیود رو یا همون Constraint بلد باشین

[Ali.Fatemi4 22,826]

اینک دانلود رو پیدا نکردم لطف کنید لینکش رو بگذارید.



براتون میفرستم لینکش رو





اسپم شد

[smith_k 12]

سلااام...

آقا توروخدا یکی زوود جوااب بده:sad0:



چجوری میتوونم تو محیط sketcher مبدا مختصات رو جابجا کنم؟؟؟

[Jafar Alishah 6,341]

سلااام...

آقا توروخدا یکی زوود جوااب بده:sad0:



چجوری میتوونم تو محیط sketcher مبدا مختصات رو جابجا کنم؟؟؟



اگه احیانا دایره ای در مبدا مختصات کشیدی و خودش قید گذاری کرده

راهی نداری جز اینکه از منوی tools و گزینه ی sketch analysis رو باز کنی و از اونجا در سربرگ مربوط به قیدها یکی یکی انتخاب کنی تا با تمایز رنگی که ایجاد میشه

بتونی اون قید رو پیدا کنی و حذفش کنی وبعد از جابجایی مجدد قید گذاری کنی

این وضعیت بدتر حالتی که ممکنه برات پیش اومده باشه

[a1l2i3z4a5h6r7 54]

اگه احیانا دایره ای در مبدا مختصات کشیدی و خودش قید گذاری کرده

راهی نداری جز اینکه از منوی tools و گزینه ی sketch analysis رو باز کنی و از اونجا در سربرگ مربوط به قیدها یکی یکی انتخاب کنی تا با تمایز رنگی که ایجاد میشه

بتونی اون قید رو پیدا کنی و حذفش کنی وبعد از جابجایی مجدد قید گذاری کنی

این وضعیت بدتر حالتی که ممکنه برات پیش اومده باشه

سلام آیا کسی هست تمرین بدیم با فیلم آموزش بده دوستان علاقه مند

[Ali.Fatemi4 22,826]

سلام آیا کسی هست تمرین بدیم با فیلم آموزش بده دوستان علاقه مند



منظورتونو متوجه نشدم؟

[a1l2i3z4a5h6r7 54]

منظورتونو متوجه نشدم؟

دوستان کسی هست من 2 تا تمرین از محیط پارت دارم ممنون مشیم با فیلم یا عکس برام انجام بده ما هم یاد بگیریم دوستانم استفاده کنن با تشکر

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[Ali.Fatemi4 22,826]

دوستان کسی هست من 2 تا تمرین از محیط پارت دارم ممنون مشیم با فیلم یا عکس برام انجام بده ما هم یاد بگیریم دوستانم استفاده کنن با تشکر

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

من هستم

اما متاسفانه الان که ویندوز 8 نصب کردم میبینم کتیا ام ریخته بهم!!!:icon_pf (34):

کسی میدونه چرا؟

[a1l2i3z4a5h6r7 54]

من هستم

اما متاسفانه الان که ویندوز 8 نصب کردم میبینم کتیا ام ریخته بهم!!!:icon_pf (34):

کسی میدونه چرا؟

یعنی چی بهم ریحته مشکلش چیه ؟

[Ali.Fatemi4 22,826]

یعنی چی بهم ریحته مشکلش چیه ؟



این مشکلشه:





[a1l2i3z4a5h6r7 54]

داداش من یک بار تو win 7 به این مشکل خوردم کتیا رو پارک کردم دوباره ریختم درست شد برنامه microsoft .net framework با java paltnium بریز ابشالا مشکلت حل شه تیک ها لایسنس هم به نظر من اولین تیک فعال کن کتیات ران شد بعد همه اشو فعال کن به احتمال زیاد درست میشه

[h=3][/h][h=3][/h]





[h=2][/h][h=3][/h]

[dynasty 13]

ممنون از راهنمایی یاتون



چه جوری میتونم جدولی رو ک طراحی کردم و ذخیره کرده و در دفعات بعد ازش استفاده کنم؟

[Jafar Alishah 6,341]

دوستان کسی هست من 2 تا تمرین از محیط پارت دارم ممنون مشیم با فیلم یا عکس برام انجام بده ما هم یاد بگیریم دوستانم استفاده کنن با تشکر

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام



سلام

راستش چون نمیدونم در چه سطحی هستی یکیشو ریز به ریز با تصویر نشون دادم

دومی هم مثل همین



فقط موقع تریم کردن به ترتیب انجام بده تا قید ها حذف نشن





2



3



4



5



6



7



8



9



10



11



12



13



14



15



16





[ali_f_sme 65]

سلام دوستان. دستوریکه خود نرم افزار بتواند یک sketch باز را به یک sketch بسته تبدیل کند چیست؟

[Jafar Alishah 6,341]

سلام دوستان. دستوریکه خود نرم افزار بتواند یک sketch باز را به یک sketch بسته تبدیل کند چیست؟



از tools > sketch analysis رو انتخاب کن و میزنه که بسته اس یا بازه روی منحنی باز کلیک کنی جایی از ترسیمه تون که باز هست با تمایز رنگ روی دونقطه باز نشون میده

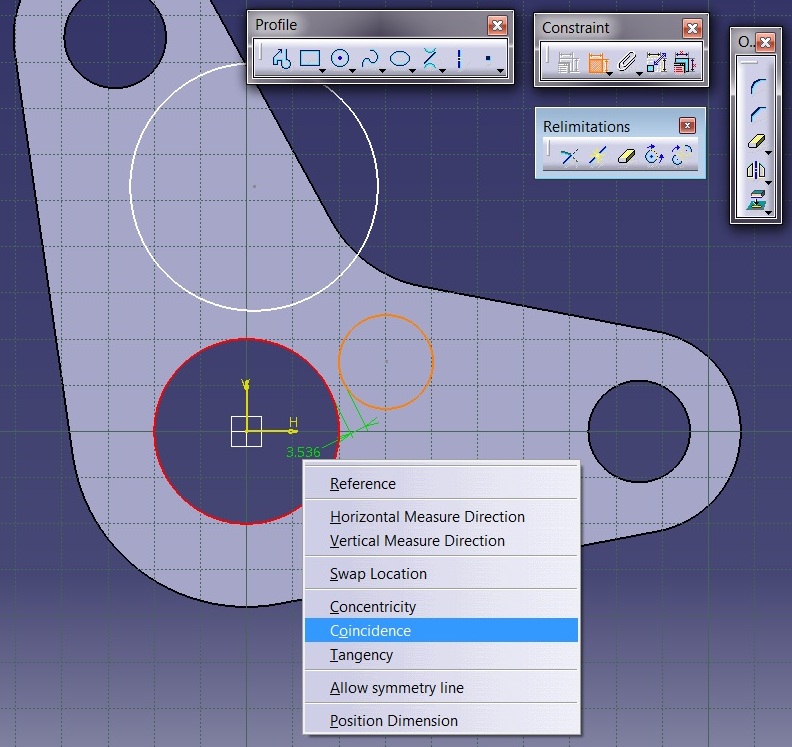

میتونی با انتخاب دستور اندازه و انتخاب دو نقطه و کلیک راست و گزینه considence ببندیش



تو اتوکد Ctrl + C بود ولی از داشتن دستور مشابه این تو کتیا بی خبرم و این روشی مناسب برای یافتن نقاط کور اسکتچ هست

[ali_f_sme 65]

در کتیا، در محیط Drafting ، فرمانی برای Auto Dimension وجود دارد؟؟؟؟؟

[Jafar Alishah 6,341]

در کتیا، در محیط Drafting ، فرمانی برای Auto Dimension وجود دارد؟؟؟؟؟



وجود داره ولی کمتر کسی ازش استفاده میکنه چون بعدش باید کلی وقت بزاری با سلیقه خودت ویرایش کنی و از این مهمتر اینه که مثلا در نمایی میخوای

این ... اندازه ها رو بزاری و در نمای دیگه ای طور دیگه ای که به هر حال با سلیقه و تشخیص خودت باید باشه ولی این دستور نیازتو برطرف نمیکنه



تصاویر گویاست - رویه اتومات و مرحله به مرحله با دادن زمان تاخیر هر اندازه

















[ali_f_sme 65]

در drafting به پیغامی برمیخورم وقتی میخوام بین دو المان قید بگذارم. activate constraints creation switch برای اینکه قید دائمی باشد این گزینه رو از کجا باید فعال کرد؟؟؟؟
