آموزش برنامه ریزی plc دلتا

[muhammad bahrami 13]

سلام دوستان

مدل پی ال سی دلتای من dvp-14ss2 هست.دفترچه راهنماش رو خوندم ولی هیج جاش ننوشته بود که نوع تایمر و کانترش چیه

از کجا بدونم تایمرش مدلش چیه ؟ یعنی گام های بین زمانش چنده؟

ممنون میشم راهنمایی کنید.

[axman 271]

سلام دوستان

میخام بایه 10sx یه اینوتر omron v1000 رو کنترل کنم :رجیستر مربوط به خروجی انالوگ چیه

میشه یه مثال برنامه بزارید ممنون

[rasool1370 1,777]

سلام دوستان

میخام بایه 10sx یه اینوتر omron v1000 رو کنترل کنم :رجیستر مربوط به خروجی انالوگ چیه

میشه یه مثال برنامه بزارید ممنون

با سلام

برای خروجی 0 مقدار تو d1116 و برای خروجی 1 مقدار تو d1117 میریزی

و این مدل دارای خروجی با دقت 12 بیت است که شما میتونی از 0 تا 4096 به رجیستر ها بدی تا در خروجی 0 تا 10 ولت داشته باشی و این ولتاژ بدی به ورودی ولتاژ آنالوگ اینورتر

[rasool1370 1,777]

سلام دوستان

مدل پی ال سی دلتای من dvp-14ss2 هست.دفترچه راهنماش رو خوندم ولی هیج جاش ننوشته بود که نوع تایمر و کانترش چیه

از کجا بدونم تایمرش مدلش چیه ؟ یعنی گام های بین زمانش چنده؟

ممنون میشم راهنمایی کنید.

باسلام درست متوجه سوالاتون نشدم ولی اگه منظورتون زمان اسکن هست تو رجیستر d1010 میتونید ببینید

[axman 271]

با سلام

برای خروجی 0 مقدار تو d1116 و برای خروجی 1 مقدار تو d1117 میریزی

و این مدل دارای خروجی با دقت 12 بیت است که شما میتونی از 0 تا 4096 به رجیستر ها بدی تا در خروجی 0 تا 10 ولت داشته باشی و این ولتاژ بدی به ورودی ولتاژ آنالوگ اینورتر

ممنون مهندس کاری ک گفتید انجام دادم جواب داد

فقط یه مشکلی هست :وقتی plc مقدارو میفرسته برای درایو

درایو تغییرو با تاخیر (حدود 7 ثانیه ) اعمال میکنه ینی بعد از 7 ثانیه تغییر فرکانس نمایش داده میشه ودور موتور تغییر میکنه چرا ؟

[rasool1370 1,777]

ممنون مهندس کاری ک گفتید انجام دادم جواب داد

فقط یه مشکلی هست :وقتی plc مقدارو میفرسته برای درایو

درایو تغییرو با تاخیر (حدود 7 ثانیه ) اعمال میکنه ینی بعد از 7 ثانیه تغییر فرکانس نمایش داده میشه ودور موتور تغییر میکنه چرا ؟

شما دوتا کار بکن

۱ با ولت متر ولتاژ خروجی پی ال سی بگیر ببین این تاخیر مال پی ال سی نباشه که بعید میدونم این مشکل باشه

۲ مدت زمان راه اندازی یا تغییر فرکانس درایو چک کن ببین مال اون نباشه با درایو های اومرن کار نکردم ولی اینا چک کن و اگه مشکل بر طرف نشد بگو تا یه فکر دیگه بکنیم

[axman 271]

شما دوتا کار بکن

۱ با ولت متر ولتاژ خروجی پی ال سی بگیر ببین این تاخیر مال پی ال سی نباشه که بعید میدونم این مشکل باشه

۲ مدت زمان راه اندازی یا تغییر فرکانس درایو چک کن ببین مال اون نباشه با درایو های اومرن کار نکردم ولی اینا چک کن و اگه مشکل بر طرف نشد بگو تا یه فکر دیگه بکنیم

خروجی plc گرفتم در کمال تعجب دیدم در حد میلی ولته البته مطمین نیستم

اسم اون پارامتر مدت زمان راه اندازی چیه میدونین؟

اگه تاخیر تو plc بود چیکار کنم ؟ ممکنه اشکال از وایرینگم باشه

از ‌com دادم به a1 درایو واز vمثبت دادم به A2

[rasool1370 1,777]

خروجی plc گرفتم در کمال تعجب دیدم در حد میلی ولته البته مطمین نیستم

اسم اون پارامتر مدت زمان راه اندازی چیه میدونین؟

اگه تاخیر تو plc بود چیکار کنم ؟ ممکنه اشکال از وایرینگم باشه

از ‌com دادم به a1 درایو واز vمثبت دادم به A2

خوب شما حالا از خروجی جریان پی ال سی بده به ورودی جریان اینورتر

درمورد پارامتر ها هم اگه منوال داری بذار تا ببینم

[axman 271]

خوب شما حالا از خروجی جریان پی ال سی بده به ورودی جریان اینورتر

درمورد پارامتر ها هم اگه منوال داری بذار تا ببینم

مهندس اون مشکلم حل شد

الان مشکلی که با پی ال سی دارم اینه ک بایه پتانسیومتر ولتاژ 0تا 10 به پ ل سی میدم

تو ورودی کام و v+

24 ولت میخونم ولی وقتی ورودی رو قطع میکنم 8 ولت سر پتانسیومتر دارم

من اینجوری متوجه شدم وقتی منفی به ورودی کام پ ل سی میدم ولتاژ به 24 تغییر میکنه

حالا میخام بدونم چجوری میتونم این ولتاژ 0-10 به پ ل سی بدم بدون ترنسدیوسر

یادمه مهندس حسینی بهم گفت با پتانسیومتر میشه ولی من نتونستم و مشکلات بالا برام پیش اومد

در مورد راهنمایی قبلی هم ممنونم اقا رسول

[axman 271]

راستی این سایت کانال تلگرام نداره ؟

[rasool1370 1,777]

مهندس اون مشکلم حل شد

الان مشکلی که با پی ال سی دارم اینه ک بایه پتانسیومتر ولتاژ 0تا 10 به پ ل سی میدم

تو ورودی کام و v+

24 ولت میخونم ولی وقتی ورودی رو قطع میکنم 8 ولت سر پتانسیومتر دارم

من اینجوری متوجه شدم وقتی منفی به ورودی کام پ ل سی میدم ولتاژ به 24 تغییر میکنه

حالا میخام بدونم چجوری میتونم این ولتاژ 0-10 به پ ل سی بدم بدون ترنسدیوسر

یادمه مهندس حسینی بهم گفت با پتانسیومتر میشه ولی من نتونستم و مشکلات بالا برام پیش اومد

در مورد راهنمایی قبلی هم ممنونم اقا رسول

سلام خواهش میکنم.

راستش منم با ورودی انالوگ 10sx مشکل داشتم چون کانال انالوگش رو خود سی پی یو سوار واز دستور from استفاده نمیشه من نتونستم درست ازش استفاده کنم.میشه بگی مشکل قبلی چی بود و چطور رفع شد؟

[Mahnaazz 13,133]

راستی این سایت کانال تلگرام نداره ؟



سلام دوست عزیز

بالای انجمن لینک تلگرام قرار داره....

[sajad fathi 13]

با تشکر فراوان از آموزشتون

اگر امکانش هست طریقه سیمولیشن کردن رو هم آموزش بدین

آخه من هر کاری میکنم استارت نمیخوره توی سیمولیشن

[rasool1370 1,777]

با تشکر فراوان از آموزشتون

اگر امکانش هست طریقه سیمولیشن کردن رو هم آموزش بدین

آخه من هر کاری میکنم استارت نمیخوره توی سیمولیشن

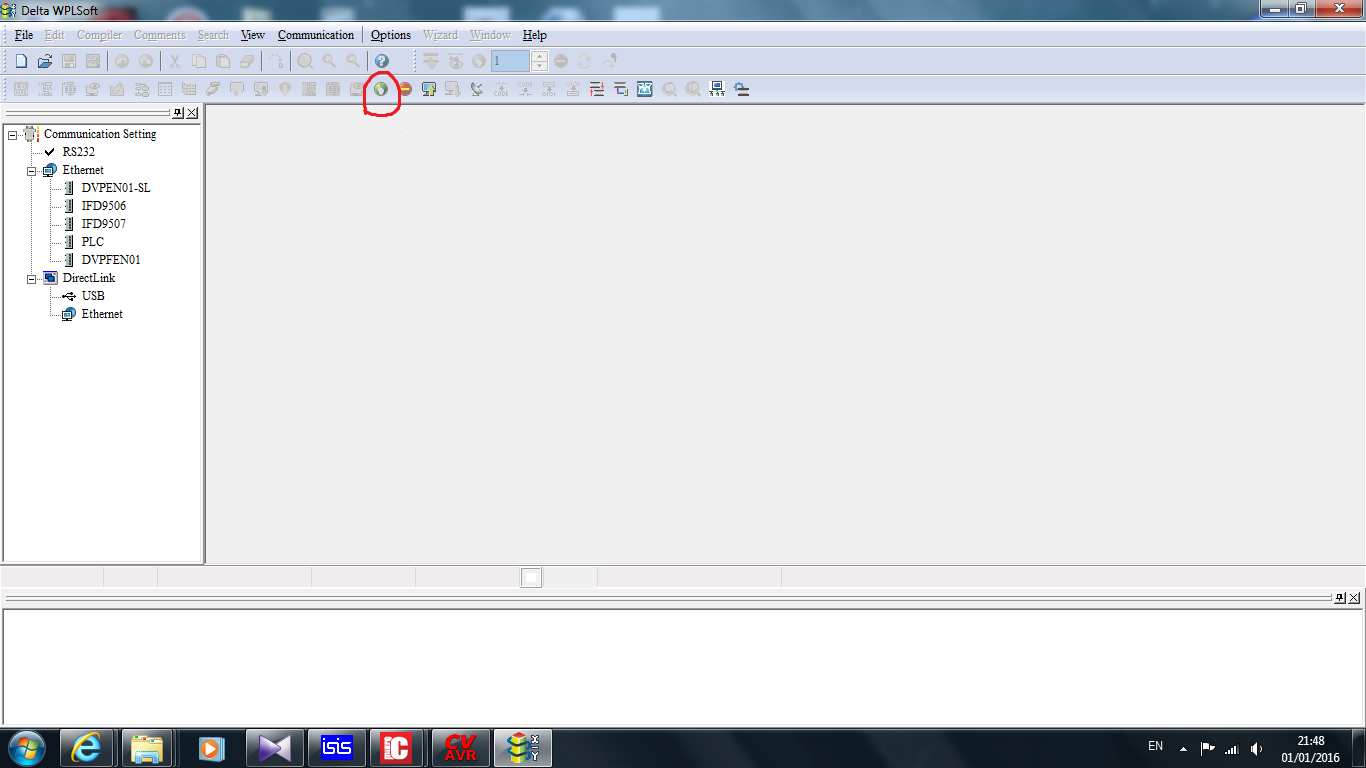

با سلام باید حتما گزینه run فعال باشه

[axman 271]

سلام خواهش میکنم.

راستش منم با ورودی انالوگ 10sx مشکل داشتم چون کانال انالوگش رو خود سی پی یو سوار واز دستور from استفاده نمیشه من نتونستم درست ازش استفاده کنم.میشه بگی مشکل قبلی چی بود و چطور رفع شد؟

درود بر همه دوستان

مشکل قبلی این بود که درایو دستورات ورودی رو با تاخیر حدود 7 ثانیه اجرا میکرد که خیلی زیاد بود

با ریست کردن درایو مشکلم حل شد:hapydancsmil:

[axman 271]

سلام دوست عزیز

بالای انجمن لینک تلگرام قرار داره....

دوست خوبم سلام

لینک تو فایر فاکس باز نمیشه

چرا؟

[rasool1370 1,777]

سلام به همه دوستان نم افزاری برای اجرای مانیتورینگ سیستم های دلتا هست؟

اگه کسی همچین کاری کرده لطفا راهنمایی کنه

[hmrasa 69]

سلام

لطفا در مورد ارسال و دریافت داده توسط پورت سریال com0 , com1 با استفاده از ladder را آموزش بدین.

[hmrasa 69]

سلام.

چطوری می شه شماره آدرس یک رجیستر مثلا M1 را به دست آورد؟

آدرس Mdubus registere اش چند؟

[rasool1370 1,777]

سلام.

چطوری می شه شماره آدرس یک رجیستر مثلا M1 را به دست آورد؟

آدرس Mdubus registere اش چند؟

با سلام .

مهندس حسینی یه نرم افزار رو سایت گزاشته بودن که مقادیر رو به ادرس مودباس تبدیل میکرد فکر کنم تو قسمت کنترل بود



تو هلپ نرم افزار هم جدولش هست
