پاسخ سوالات در رابطه با نرم افزار آباکوس (abaqus)

[azadi2011 17]

سلام بر مهندسین عزیز

اگر از دوستان کسی فایل آموزشی از فرآیند کشش عمیق بصورت 3d که holder آن مقید نباشد ولی هیچگونه لقی با ورق زیری نداشته باشد

داره لطفا برای من بزاره یا روش آن را برای من توضیح بده

ممنونتون میشم

[teha-co.com 45]

سلام

کشش عمیف پروسه جالبیه

به teha-co.com

ی سر بزن در حال تکمیل آموزش مورد نظر شما هستیم

[hamidbala 2844]

سلام بر مهندسین عزیز

اگر از دوستان کسی فایل آموزشی از فرآیند کشش عمیق بصورت 3d که holder آن مقید نباشد ولی هیچگونه لقی با ورق زیری نداشته باشد

داره لطفا برای من بزاره یا روش آن را برای من توضیح بده

ممنونتون میشم



من کار کردم!



چیز خواستی تو نت نتونستم پیدا کنم!

[azadi2011 17]

به سایت طهاکو سر زدم

فرایند کشش عمیق 3dهمراه با آسیب بود

ولی فرایند که من دنبالش هستم بدون آسیب است

همانند 2d با این تفاوت که به جای axisymmetric از 3d استفاده می کنیم

و base featuer آنرا shell استفاده می کنیم و typ آنرا نیز revolution به میزان 90 درجه

با توجه به اینکه holder باید آزاد باشد تا ورق از زیر ان سر بخورد ، آیا نیاز نیست که در راستای عرضی( y ) مقید شود

شکل آنرا که همراه با خطا است برایت می فرستم

نظرتون را به من بگید ( مخصوصا خطای ایجاد شده را)

ممنون

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[behrouz-mech 247]

به سایت طهاکو سر زدم

فرایند کشش عمیق 3dهمراه با آسیب بود

ولی فرایند که من دنبالش هستم بدون آسیب است

همانند 2d با این تفاوت که به جای axisymmetric از 3d استفاده می کنیم

و base featuer آنرا shell استفاده می کنیم و typ آنرا نیز revolution به میزان 90 درجه

با توجه به اینکه holder باید آزاد باشد تا ورق از زیر ان سر بخورد ، آیا نیاز نیست که در راستای عرضی( y ) مقید شود

شکل آنرا که همراه با خطا است برایت می فرستم

نظرتون را به من بگید ( مخصوصا خطای ایجاد شده را)

ممنون



باید در راستای y هم محدود بشه

[azadi2011 17]

سلام دوست عزیز behrouz-mech جان تقاضای مساعدت دارم مرا در به نتیجه رساندن این مثال یاری کنید

فایل سوال ونکات آنرا برایتان می فرستم

فایل آباکوس را نیز در دو فایل به صورت جدا ( به دلیل محدودیت آپلود ) برایت ارسال میکنم

اشکال هایم را بگو

مرسی

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[azadi2011 17]

قسمت اول فایل

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[azadi2011 17]

قسمت دوم فایل

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[behrouz-mech 247]

سلام دوست عزیز behrouz-mech جان تقاضای مساعدت دارم مرا در به نتیجه رساندن این مثال یاری کنید

فایل سوال ونکات آنرا برایتان می فرستم

فایل آباکوس را نیز در دو فایل به صورت جدا ( به دلیل محدودیت آپلود ) برایت ارسال میکنم

اشکال هایم را بگو

مرسی



دوست عزیز من نگفتم در راستای قائم بگیرش. من گفتم در تمامی راستاها باید مقید باشد. ولی در راستای قائم به اون بار باید وارد شه.

ما همچین مثالی رو با تمام و کمال حل کردیم نه به صورت جزیی که اینجا اومده بود.

اما در مورد درست کردن فایل حقیقتا من در حال حاضر مشغول پایانامه هستم و اصلا وقت ندارم. ولی سوالاتت رو می تونم جواب بدم.

[lucifer0002 11]

سلام.کسی با fgm اشنایی داره.اگه دره لطفا بگید من چجوری میتونم یه کره fgm با مدول یانگ متغییر مودل کنم

[behrouz-mech 247]

سلام.کسی با fgm اشنایی داره.اگه دره لطفا بگید من چجوری میتونم یه کره fgm با مدول یانگ متغییر مودل کنم



باید براش subroutine بنویسی. من خودم بلد نیستم ولی یه نفر رو می شناسم که این کار رو انجام داده. اگه خواستید می تونم بهتون معرفی کنم.

[azadi2011 17]

سلام دوست عزیز behrouz - mech جان

از ماژول property منوی special را و مقدار mass را در دستور create inertia می دهیم وسپس submit می کنیم

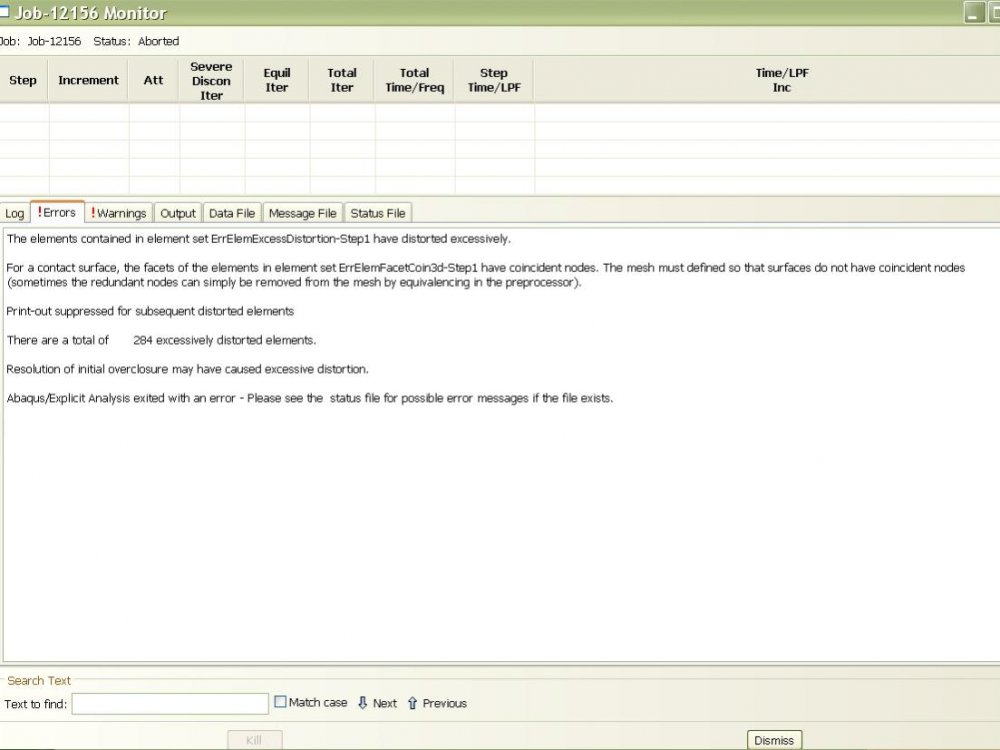

دوباره erorr جدید در خصوص حذف مش های مازاد می دهد . ولی نمی دانم در کدام ماژول و از کام دستور برای رفع آن استفاده کنم . تصویر خطا را براتون می فرستم

با توجه به اینکه یک فنر پشت holder است و بالا و پاین می شود بار را از کدام نوع ( pressure یا concentrated force باید انتخاب کرد و فقط در راستای قائم باید مقدار داد ؟

مرسی از لطفتون

[behrouz-mech 247]

سلام دوست عزیز behrouz - mech جان

از ماژول property منوی special را و مقدار mass را در دستور create inertia می دهیم وسپس submit می کنیم

دوباره erorr جدید در خصوص حذف مش های مازاد می دهد . ولی نمی دانم در کدام ماژول و از کام دستور برای رفع آن استفاده کنم . تصویر خطا را براتون می فرستم

با توجه به اینکه یک فنر پشت holder است و بالا و پاین می شود بار را از کدام نوع ( pressure یا concentrated force باید انتخاب کرد و فقط در راستای قائم باید مقدار داد ؟

مرسی از لطفتون



مشکل یه جای دیگه مدلسازیته، مثلا تماسهایی که تعریف کردی

[abaqusninja 10]

سلام

من میخام با استفاده از help آباکوس اقدام به انجام پروژم کنم

یک مثال حل شده پیدا کردم تو آباکوس

دو تا فایل ضمیمش بود

یک فایل inp

و

یک فایل با پسوند pay

----------

از مسیر ایمپورت مادول فایل inp رو وارد کردم

اومدم از مسیر

file>run script

این کار رو بکنم و فایل دوم رو وارد کنم نشد و پیغام خطا داد

---------------

من اگه بخام با help این کار رو بکنم باید چی کار کنم

آخه میگن بهترین راه آموزش استفاده از همون helpe نرم افزاره



---------------

ممنون میشم دوستان ی جواب کاملی بدن

[behrouz-mech 247]

سلام

من میخام با استفاده از help آباکوس اقدام به انجام پروژم کنم

یک مثال حل شده پیدا کردم تو آباکوس

دو تا فایل ضمیمش بود

یک فایل inp

و

یک فایل با پسوند pay

----------

از مسیر ایمپورت مادول فایل inp رو وارد کردم

اومدم از مسیر

file>run script

این کار رو بکنم و فایل دوم رو وارد کنم نشد و پیغام خطا داد

---------------

من اگه بخام با help این کار رو بکنم باید چی کار کنم

آخه میگن بهترین راه آموزش استفاده از همون helpe نرم افزاره



---------------

ممنون میشم دوستان ی جواب کاملی بدن

از این فایل ها شما فقط می تونید run بگیرید. بیشترشون هنگام وارد کردن بسیاری از دستوارتش می پره.

یه راه دیگه هم که داری اگه یه مثال خاص مد نظر داری ببریش پیشه کسی که کد نویسی بلده برات دوباره مدل کنه و بهت یاد بده.

[abaqusninja 10]

از این فایل ها شما فقط می تونید run بگیرید. بیشترشون هنگام وارد کردن بسیاری از دستوارتش می پره.

یه راه دیگه هم که داری اگه یه مثال خاص مد نظر داری ببریش پیشه کسی که کد نویسی بلده برات دوباره مدل کنه و بهت یاد بده.



من کسی رو نمیشناسم راهنماییم کنه لطف کنید کامل بگید مرسی



مثلا در تصویر زیر دقت کنم و تمام مراحل رو عینا مثل اون چیزی که نوشته پیگیر بشم

مثلا گفته برو قسمت load و ر مرکز جسم یک نیرو به وجود بیار



آیا منظورتون این طوریه؟

[behrouz-mech 247]

من کسی رو نمیشناسم راهنماییم کنه لطف کنید کامل بگید مرسی



مثلا در تصویر زیر دقت کنم و تمام مراحل رو عینا مثل اون چیزی که نوشته پیگیر بشم

مثلا گفته برو قسمت load و ر مرکز جسم یک نیرو به وجود بیار



آیا منظورتون این طوریه؟



دوست عزیز کاملش در حد یه کتاب میشه!

در ضمن منم توی کد نویسی حرفی ای نیستم، کسیکه مشاورم هست کمکم می کنه.

عکسی هم من نمی بینم

[abaqusninja 10]

دوست عزیز کاملش در حد یه کتاب میشه!

در ضمن منم توی کد نویسی حرفی ای نیستم، کسیکه مشاورم هست کمکم می کنه.

عکسی هم من نمی بینم

فقط بگو راهی که میخام برم درسته خودم حلش میکنم

به مشاورتون هم بگین تو بحث ها شرکت کنن

[azadi2011 17]

سلام behrouzجان

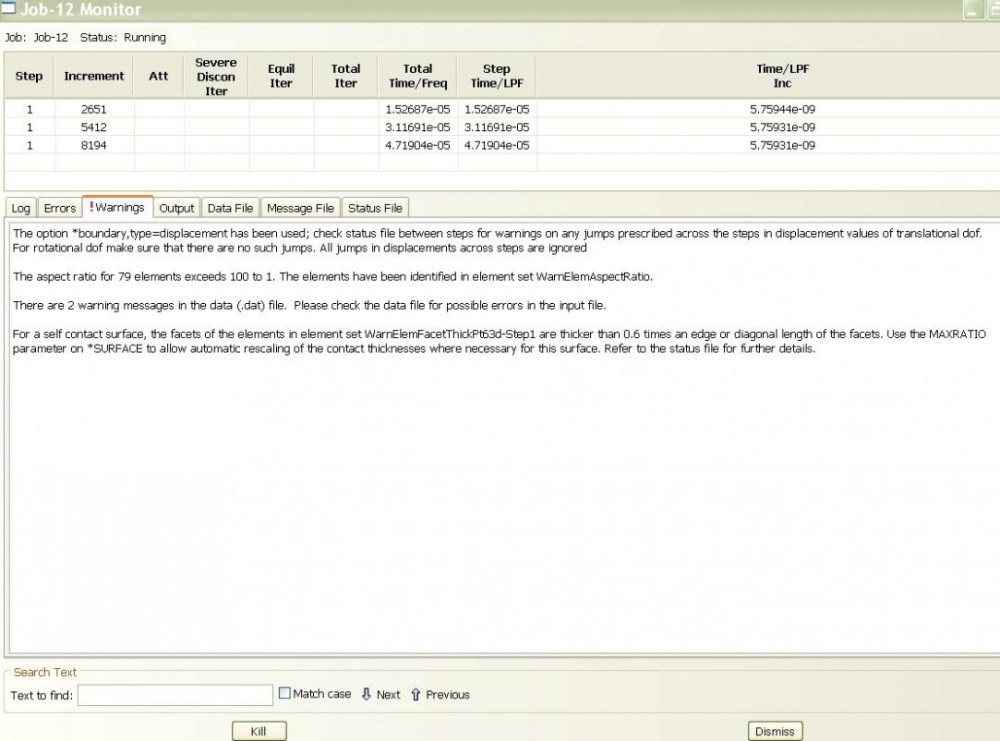

مشکل erorr دادن حل شد و ولی این بار submit که می کنم و در حین کار نتیجه را که می بینم روی ورق هیچ عملی انجام نمیشه مانند تنش(یعنی مقادیر تنش صفر است ) فایل تصویرwarning را براتون می فرستم

اگر میشه راهنمایی کنید

مرسی

[abaqusninja 10]

سلام behrouzجان

مشکل erorr دادن حل شد و ولی این بار submit که می کنم و در حین کار نتیجه را که می بینم روی ورق هیچ عملی انجام نمیشه مانند تنش(یعنی مقادیر تنش صفر است ) فایل تصویرwarning را براتون می فرستم

اگر میشه راهنمایی کنید

مرسی

دوست من به سواله من که جوابی ندادن بذار من کمکت کنم

شما اینطور که معلومه میخاهین تو سه بعد پروسه کشش عمیقتون رو مدل کنید

خوب باید به صورت خطی ابتد مدلتون رو به نرم افزار بدین و سپس با یک کلیک دستور بدین این تحلیل رو تو 3 بعد انجام بده

از اون کاری که شما هم کرده بودید قشنگ تر در میاد

این جور که میبینم اصلا با فرایند کشش عمیق آشنایی ندارین

چون تو مدل کردن نیرو ها و سطوح مشکل داشتین

اگه وقت داری من میتونم یکشنبه شب راهنماییت کنم
