سلام دوستان

کسی دلیل این erropr رو می دونه...!؟

27nodes have dof on which velocity/displacement/acceleration/base motion etc. constraints are specified simultaneously. The nodes have been identified in node set ErrNodeBCRedundantDof.



دلیلش اینه که به طور همزمان دو شرط مرزی در یک راستا تعریف کردی که با هم هماهنگ نیستند. مثلا اومدی درجه آزادی 1 رو بستی بعد بهش بار یا سرعت دادی. چون این قضیه ممکن نیست نرم افزار خطا می ده.

لینک ارسال
مشام درسته تو اسمبل قاطعی می زنه!



4تا قطعه دارم 4تا پارت دارم دیگه..........



10بار همش رو دوباره اسمبل کردم!



تنظیمات چیزی نداره!



:yes:

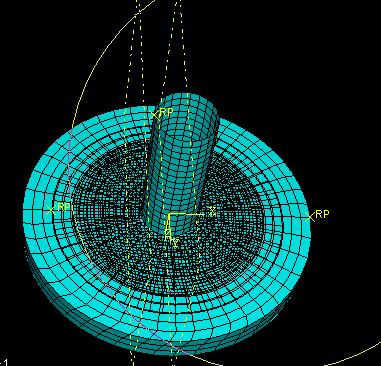

یه جای کار اشتباه اسمبل می کنی اما توی عکس قابل تشخیص نیست. احتمالا دو part در زمان اسمبل کردن روی هم افتادن.

لینک ارسال
یه جای کار اشتباه اسمبل می کنی اما توی عکس قابل تشخیص نیست. احتمالا دو part در زمان اسمبل کردن روی هم افتادن.



با قید فیس تو فیس این کارو می کنم!



اشتباست به نظرت پس با کدوم قید این کارو بکنم!



خوب پارتم که باید رویه هم اسمب بشن دیگه!؟!

لینک ارسال

یک سوال دیگه تو قسمت اخر که نتایج رو بدست میاری!



می خوام جدول تنش کرنش رو بدست بیارم و با تنش کرنشی که دارم مقایسه کنم؟!



حالا از کجا این نمودارهاش رو داشته باشم!



هر کتابی رفتم چیزی نفمیدم کدوم دستور؟!

لینک ارسال

بهروز جان یک سوال دیگه

448 elements have missing property definitions. The elements have been identified in element set ErrElemMissingSection.



این ارور رو موقعی جاب می گیرم میده!



میتونی علت دقیقش رو بهم بگی مرسی!

لینک ارسال
با قید فیس تو فیس این کارو می کنم!



اشتباست به نظرت پس با کدوم قید این کارو بکنم!



خوب پارتم که باید رویه هم اسمب بشن دیگه!؟!



درسته ولی دو part نباید تداخل داشته باشن.

لینک ارسال
یک سوال دیگه تو قسمت اخر که نتایج رو بدست میاری!



می خوام جدول تنش کرنش رو بدست بیارم و با تنش کرنشی که دارم مقایسه کنم؟!



حالا از کجا این نمودارهاش رو داشته باشم!



هر کتابی رفتم چیزی نفمیدم کدوم دستور؟!



این رو بچه ها قبلا پرسیدن، به کامت های قبلی نگاه کن.

لینک ارسال
بهروز جان یک سوال دیگه

448 elements have missing property definitions. The elements have been identified in element set ErrElemMissingSection.



این ارور رو موقعی جاب می گیرم میده!



میتونی علت دقیقش رو بهم بگی مرسی!



دلیلش اینه که ماده ای که تعریف کردی رو به مدلت assign نکردی. برو توی property این کار رو انجام بده

لینک ارسال
این رو بچه ها قبلا پرسیدن، به کامت های قبلی نگاه کن.



رفتم نیگا کردم ولی زیاد متوجه نشدم یعنی یک نمودار تنش -کرنش به ما نمی ده اخر پس باید خودمون رسم کنیم! رسمش چه جوریه!



من تحیلیم کشش عمیق هست فقط مونده همین نمودار تنش و کرنشم رو بدست بیارم با نمودار اصلیم با مقایسه کنم

لینک ارسال
رفتم نیگا کردم ولی زیاد متوجه نشدم یعنی یک نمودار تنش -کرنش به ما نمی ده اخر پس باید خودمون رسم کنیم! رسمش چه جوریه!



من تحیلیم کشش عمیق هست فقط مونده همین نمودار تنش و کرنشم رو بدست بیارم با نمودار اصلیم با مقایسه کنم



باید اول منحنی تنش و کرنش رو جداگانه رسم کنی. بعد بری توی قسمت operate on XY Data اونجا گزینه combine رو انتخاب کنی. سپس منحنی کرنش رو سپس منحنی کرنش رو به ترتیب انتخاب کنی. بعد می تونی رسم کنی

لینک ارسال

با درود.

آقا من بخوام قسمت مدلسازی abaqus را خوب یاد بگیرم،چه منبعی توصیه میکنی؟

مدل ها هم اکثرا هندسه های پیچیده ای دارند و پر از contact , جوش و..... است.



چون قبلا با ansys مدلسازی انجام میدادم،الان واقعا با آباکوس مشکل دارم،هرچند راحت تره اما برام غریبه است.



اگر تو زمینه مدلسازی و sketch یک مرجع خوب میشناسید معرفی کنید،لطفا.



با تشکر.

لینک ارسال
با درود.

آقا من بخوام قسمت مدلسازی abaqus را خوب یاد بگیرم،چه منبعی توصیه میکنی؟

مدل ها هم اکثرا هندسه های پیچیده ای دارند و پر از contact , جوش و..... است.



چون قبلا با ansys مدلسازی انجام میدادم،الان واقعا با آباکوس مشکل دارم،هرچند راحت تره اما برام غریبه است.



اگر تو زمینه مدلسازی و sketch یک مرجع خوب میشناسید معرفی کنید،لطفا.



با تشکر.



با اجازه مهندس بهروز



من خودم با کتاب یاد گرفتم..........و مثال های حل شده مختلف کار کردم....... و تقریبا الان خوب بلدم......



به نظر من مثال های حل شده ..........

لینک ارسال
با اجازه مهندس بهروز



من خودم با کتاب یاد گرفتم..........و مثال های حل شده مختلف کار کردم....... و تقریبا الان خوب بلدم......



به نظر من مثال های حل شده ..........



چه کتابی؟

چون من چندتا کتاب که نگاه کردم مدل های خیلی ساده دارند.

من یک مدل پیچیده با کلی مخزن و لوله دارم و میخوام روش آنالیز خستگی هم انجام بدم.

لینک ارسال
با درود.

آقا من بخوام قسمت مدلسازی abaqus را خوب یاد بگیرم،چه منبعی توصیه میکنی؟

مدل ها هم اکثرا هندسه های پیچیده ای دارند و پر از contact , جوش و..... است.



چون قبلا با ansys مدلسازی انجام میدادم،الان واقعا با آباکوس مشکل دارم،هرچند راحت تره اما برام غریبه است.



اگر تو زمینه مدلسازی و sketch یک مرجع خوب میشناسید معرفی کنید،لطفا.



با تشکر.



مهندس جان در حال حاضر به نظر من کتاب خوبی توی بازار نیستش.

اگر عجله داری می تونم یه کلاس خوب بهت معرفی کنم. البته اگر تهرانی هستی.

ولی در کل کتابهایی که من دیدم هیچکدوم کامل نیستن.

لینک ارسال
مهندس جان در حال حاضر به نظر من کتاب خوبی توی بازار نیستش.

اگر عجله داری می تونم یه کلاس خوب بهت معرفی کنم. البته اگر تهرانی هستی.

ولی در کل کتابهایی که من دیدم هیچکدوم کامل نیستن.

اگر معرفی بفرمایید ممنون میشم.

کلا کتاب نیست، یا منظورتون فقط کتاب فارسی است؟

لینک ارسال
اگر معرفی بفرمایید ممنون میشم.

کلا کتاب نیست، یا منظورتون فقط کتاب فارسی است؟



راستش رو بخوای من خیلی دنبال کتاب انگلیسی بودم ولی چیزی پیدا نکردم. کلا چیزایی که دیدم همش مثالای خود هلپ آباکوس بود.

کتابهای فارسی هم خیلی بی در رو پیکرند. مثلا یه کتاب خوب مانند کتاب انسیس جاهد نمی تونی پیدا کنی.

در مورد کلاسم که کلاسای مجتمع فنی کریمخان خیلی خوبه. من خودم پیش همین استاده رفتم. اینه که مطمئنم کارش درسته. مشاور پروژه خودمم هستش.

اگر هم پایه آباکوست خوبه دوره پیشرفته هم داره.

لینک ارسال
بهروز جان یک سوال دیگه

448 elements have missing property definitions. The elements have been identified in element set ErrElemMissingSection.



این ارور رو موقعی جاب می گیرم میده!





میتونی علت دقیقش رو بهم بگی مرسی!



علت این ارور رو یافتم!



باید نوع مش زدن رو تغییر می دادم



مرسی@:texc5lhcbtrocnmvtp8

لینک ارسال
