Mohammad Aref 120454 اشتراک گذاری ارسال شده در 25 اسفند، ۱۳۸۹ تیم 4: bahram_first007 hilda Miladt 3 لینک به دیدگاه
Mohammad Aref 120454 اشتراک گذاری ارسال شده در 26 اسفند، ۱۳۸۹ تیم 5: آرانوس b4gher bpcom 4 لینک به دیدگاه
Mohammad Aref 120454 اشتراک گذاری ارسال شده در 26 اسفند، ۱۳۸۹ تیم 6: hamed.zizo Atre Baroon amirzahedi 3 لینک به دیدگاه
setare.blue 23086 مالک اشتراک گذاری ارسال شده در 14 فروردین، ۱۳۹۰ سلام مسابقه از امروز شروع میشه ناظر: setare.blue سوالات توسط ناظر اعلام می شود و در زمان تعیین شده اعضای تیم پاسخ های خود را با پیغام خصوصی برای ناظر ارسال می کنند. زمان پاسخگویی:یک هفته سوالات: طراح سوال:معمار67سبز معماری: سوال ساده: معمار یکی از عجایب هفتگانه دنیا مجسمه زئوس کیست؟ سوال متوسط: کلیسای ایاصوفیه به دستور چه کسی تبدیل به مسجد شد؟ سوال سخت: سیفوناژ چیست؟ طراح سوال: Mohammad.A شهرسازی: سوال ساده: نقشه محدوده بافت های فرسوده توسط چه نهادی تصویب می شود؟ سوال متوسط: فرآیند CDS شامل چه مواردی می شود و سخت ترین بخش آن کدام است؟ سوال سخت: ماهیت و هویت چه فرقی با هم دارند؟ طراح سوال: sarbaz121 عمران: سوال ساده: عمل آوري بتن چيست و حداقل زمان عمل آوري بتن چقدر است يا چگونه تعيين مي شد ؟ سوال متوسط: الف )انواع اتصال تير به ستون را برشماريد و براي اينكه اتصال ما يك اتصال صلب باشد چه مي كنيم ( نحوه اتصال صلب چگونه است ) ب) و بهترين روش براي اتصال دو ستون با فاصله از هم كدام است با دليل ؟ a) مورب b) موازي سوال سخت: هر چه در مورد بلوك هاي سقفي يونوليتي مي دانيد بيان كنيد :( بشكل خلاصه . معايب . مزايا و معرفي كوتا ه از اين محصول و در صورت امكان نظر شخصي خود را در مورد اين مصالح ( بلوك يونوليتي براي سقف بيان كنيد ) خوب قوانین هم یادتون نره.:flowerysmile: 22 لینک به دیدگاه
Afsaneh.M 19632 اشتراک گذاری ارسال شده در 18 فروردین، ۱۳۹۰ جواب سوالها رو باید گروهی بفرستیم یا هر کسی جواب 3 تا سوال مربوط به خودش رو جدا بفرسته ؟ 3 لینک به دیدگاه
setare.blue 23086 مالک اشتراک گذاری ارسال شده در 18 فروردین، ۱۳۹۰ افسانه جان هم گروهی میشه هم مجزا بیشتر بچه ها مجزا پیغام دادن 3 لینک به دیدگاه
Amir R. Haddadi 9164 اشتراک گذاری ارسال شده در 19 فروردین، ۱۳۹۰ با سلام به همه دوستان چه شركت كنندگان و برگزار كنندگان خسته نباشيد مي گم . من فقط اومدم يه توضيح در مورد سوال 2 و قسمت دومش خب به اشتباه گفته شده دو ستون موازي كه اينطوري اصلاح ميشه ب) و بهترين روش براي اتصال دو تيرآهن IPEبه هم با فاصله از هم براي تشكيل يك ستون كدام است با دليل ؟ a) مورب b) موازي 6 لینک به دیدگاه
آرانوس 6500 اشتراک گذاری ارسال شده در 19 فروردین، ۱۳۹۰ با سلام به همه دوستان چه شركت كنندگان و برگزار كنندگان خسته نباشيد مي گم . من فقط اومدم يه توضيح در مورد سوال 2 و قسمت دومش خب به اشتباه گفته شده دو ستون موازي كه اينطوري اصلاح ميشه ب) و بهترين روش براي اتصال دو تيرآهن IPEبه هم با فاصله از هم براي تشكيل يك ستون كدام است با دليل ؟ a) مورب b) موازي واییییییییی مهندس یعنی اون سوالای اول منتفیه اینا جایگزین شد؟ 3 لینک به دیدگاه
Amir R. Haddadi 9164 اشتراک گذاری ارسال شده در 19 فروردین، ۱۳۹۰ خب دوباره مواردي هست كه با اجازه ستاره عزيز من بگم : 1- بدليل تغيير سوالات گروه عمران 2 روز به مدت زمان مسابقه تمديد شد ( فقط براي عمران) 2- مدت زمان مسابقه قابل تمديد نيست پس تيم ها حواسشون باشه كه يه موقع شرمنده نشيم 3- سوال پرسيده شده زمان در پاسخگويي تاثيري داره : نه هيچ فرقي بين تيمي كه روز اول جواب داده با روز آخر جواب ميده نيست اما پيشنهاد ميشه براي روز آخر نزاريد تا داورا بتونند با دقت بتونند جواب هاي شما رو بررسي كنند و مشكلي پيش نياد 4- يه مورد ديگه دوستان سعي كنيد در مورد جواب سوالات مشورت كنيد و با هم به شر بزاريد و اينطوري نباشه كه هم تيمي عمران فقط عمران بگه و هم تيمي شهر سازتون فقط تو كار خودش باشه ... هدف اصلي اين مسابقه اينه كه از رشته هم اطلاعت بيشتر كسب كنيم خب خوب كه دوستان جواب سوالاتشون براي هم تيمي هاي خودشونم بفرستند و باهم بررسي كنند ايشالله در مسابقه سري بعدي برنامه اي مشخص مي كنيم كه اين مورد بدرستي اتفاق بيفته اين مسابقه هم براي اولين بار بود و هر اولين باري حتما نقص داره كه ميتونه با پيشنهاد هاي شما درست بشه با تشكر 6 لینک به دیدگاه
shahdokht.parsa 50877 اشتراک گذاری ارسال شده در 19 فروردین، ۱۳۹۰ منم میخوام بیام ............. میدونم نمیشه 2 لینک به دیدگاه
setare.blue 23086 مالک اشتراک گذاری ارسال شده در 20 فروردین، ۱۳۹۰ دوستان عزیز توجه کنند پاسخ سوالات را فقط به اینجانب ارسال نمایند و طبق قانون 7-پاسخ های ارسال شده بدون ذکر نام پاسخ دهندگان در اختیار داوران قرار داده می شود. اینکار به این دلیل انجام میشود تا نام اشخاص تصمیمی بر داوری نداشته باشد. در طول مسابقه هرگونه ارتباط شرکت کنندگان با داوران ممنوع می باشد و در صورت مشاهده تیم مورد نظر از دور مسابقات حذف شده و داور نیز اخطار دریافت می کند. 12 لینک به دیدگاه
setare.blue 23086 مالک اشتراک گذاری ارسال شده در 23 فروردین، ۱۳۹۰ مدت زمان مسابقه به پایان رسیده فقط فقط 1- بدليل تغيير سوالات گروه عمران 2 روز به مدت زمان مسابقه تمديد شد ( فقط براي عمران) این مدت تا اخر 12شب فردا (چهارشنبه ) میباشد. 9 لینک به دیدگاه
Amir R. Haddadi 9164 اشتراک گذاری ارسال شده در 26 فروردین، ۱۳۹۰ چی شد پس؟ با اجازه ستاره خانم اگه اجازه بدي خودم جواب هم رشته ايم مي دم خب صبر كن ديگه بزودي امتياز تيم ها براي 3 مرحله اول مسابقه كه 3 سوال بود قرار داده ميشه وبعد مرحله بعدي مسابقه كه مرحله اصلي هست شروع ميشه يه مرحله كاملا جالب و زيبا اين يه سوپرايز هههههههههههههههه !!!!!!!!!!!!!!!!! 7 لینک به دیدگاه
setare.blue 23086 مالک اشتراک گذاری ارسال شده در 27 فروردین، ۱۳۹۰ پاسخ سوالات شهرسازی برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام (80.5 کیلو بایت) برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 7 لینک به دیدگاه
setare.blue 23086 مالک اشتراک گذاری ارسال شده در 27 فروردین، ۱۳۹۰ کامل ترین پاسخ رو کاربر sina-civil دادندفایل پاسخ: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام بهشون تبریک میگیم_واقعا عالی بود:icon_gol: -نمره سوال اول كامل ميگيره يعني هر 20 امتياز - براي سوال دوم هم كاملا درست بود جواب پس بازم امتياز كامل يعني 30 امتياز ميگيره - براي سوال سوم هم كاملا درست بررسي كرد و بازم از 50 امتياز 50 امتياز ميگيره پاسخ دهنده:hamed.zizo سئوال 1 : به مجموع اقداماتی که بعد از بتن ریزی به منظور حفظ رطوبت بتن ، تامین دمای مطلوب و کمک در انجام کامل فرایند هیدراتاسیون صورت میگیرد عمل آوری بتن میگویند.عمل آوری بتن برخواص بتن سخت شده مانند دوام ، مقاومت ، آب بندی ، مقاومت سایشی ، ثبات حجمی ، مقاومت در برا بر یخ زدن و آب شدن ، نمکهای یخ زدا ، تاثیر بسزایی می گذارد . مدت زمانی که بتن باید از نظر کاهش رطوبت محافظت شود ، به نوع سیمان ، نسبت اجزای مخلوط ، مقاومت مورد نیاز ، اندازه و شکل عضو بتنی ، هوای محیط و به شرایط بعدی که بتن در معرض آن قرار خواهد گرفت ، بستگی دارد. زمان لازم برای عمل آوردن را نمی توان بسادگی توصیه نمود ولیکن برای رسیدن به کیفیت مناسب معمولا" حداقل مدت هفت روز را برای بتن ساختن شده با سیمان پرتلند معمولی توصیه می نمایند و حداقل مدت ده روز را برای بتن ساختن شده با سیمان پرتلند پوزولانی معمولی توصیه میشود . از نظر کارشناسان، بتنی که کمتر از 2 روز عمل آوری شده باشد مردود است. بررسي جواب سوال شما :دوست عزيز تا حد زيادي درست جواب داديد و تمام تلاش خودتون براي دادن جواب كامل كرديد اما اگه اجازه بديد چند مورد اشتباه گفتيد و به جواب مربوط نميشه : نقل قول: نسبت اجزای مخلوط ، مقاومت مورد نیاز ، اندازه و شکل عضو بتنی اين مواردي كه گفتيد بر مدت زمان عمل آوري بتن تاثيري ندارد اما بقيه موارد درست بوده ... ........... در مورد حداقل مدت زمان هم بايد بگم فقط نموداري كه گذاشتيد درست بود ه و باقي تا حدودي اشتباه مي باشد . اما امتياز شما : چون شما خيلي خوب سعي كرديد جواب و كامل و رسا برسونيد من از 20 _نمره 15 داده میشه. سئوال 2 : الف) اتصال تیر به ستون معمولا به دو صورت است یا به صورت صلب و گیردار هستند ویا به صورت مفصلی اند .هر کدام از حالتهای مذکور نیزچند قسمت دارند که شامل موارد زیر می باشد . الف ) اتصال صلب با جفت صفحه موازی . ب ) اتصال صلب با جفت سپری . ج ) اتصال صلب با صفحه انتهایی روی ستون . اتصالات صلب در مواردی به کار می روند که از جانب تیر یا ستون در سر گره ها ممان جذب شود . اتصال صلبی که امروزه در کشور اجراء می گردد و به صورت کامل اجراء نمی شود اتصال صلب با جفت صفحه موازی است . در اتصال صلب باید جوش به صورتی باشد که قطعه کاملا گیردار باشد و جای هیچ گونه حرکتی وجود نداشته باشدیعنی دور تا دور قطعه جوش شود . اتصالات مفصلی هم معمولا در همه ساختمانها در یک طرف سازه بکار می روند که این اتصال بسیار ساده است وفقط جهت اتصال دو قطعه بکار می رود وممانی تحمل نمی کند . در این اتصال تغییر شکل وجود دارد در حالی که در اتصال صلب هیچ گونه تغییر شکلی نداریم . نحوه جوش دادن اتصالات مفصلی به این صورت است که(در مورد نبشی ها ) فقط بر بالایی و پائینی جوش می شود و بقیه قسمت ها نباید جوش شود . انواع اتصالات مفصلی رایج عبارتند از : الف ) اتصال ساده نشسته ( نبشی نشیمن ) . ب ) اتصال به وسیله صفحه نشیمن ولچکی . ج ) اتصال به وسیله صفحه نشیمن و صفحه برشگیر ( تیغه ) . آنچه که امروزه اجراء می شود اتصال ساده نشسته و اتصال با صفحه نشیمن ولچکی است . به این صورت است که در جهت صلب اتصال با جفت صفحه موازی است ودر جهت مفصلی اتصال به وسیله نبشی نشیمن ولچکی انجام می شود . خصوصیت اصلی اتصال مفصلی این است که زاویه بین تیر و ستون بتواند تغییر کند و خصوصیت اصلی اتصال صلب این است که زاویه بین تیر وستون نتواند تغییر کند . در اتصال ساده نشسته – نبشی هایی که در بالا می گذارند فقط برای ایجاد تعادل است و نقش باربری ندارد و حداقل نمره آن 6 خواهد بود ب) مورب بهتره ، چون قید های مورب دارای مقاومت بیشتری هستند و در مقابل همه نیروها مقاومت نشان میدهند خب من به بخش اولش هيچ حرفي ندارم ولي براي جواب بخش دوم فقط گفت مقاومتش خوبه خوب دليلش نگفت دليلش اينه كه حالت خرپايي ايجاد مي كنه فقط براي همين 3 نمره كم مي كنم و از 30 بهش 27 مي دم . سئوال 3 :بلوك هاي يونوليتي «پلي استايرن» مدتي است كه براي ساختمان سازي در ایران و در آپارتمان هاي بلند به دليل سبكي و كم هزينه بودن مورد استقبال انبوه سازان (بساز بفروش هاي سابق) قرار گرفته است. اين بلوك ها در دو نوع «قابل اشتعال» و «غير قابل اشتعال» در بازار عرضه مي شوند. وزن هر قطعه بلوك سيماني كه در ساختمان سازي به كار مي رود، ۱۵ كيلوگرم است، در حالي كه وزن بلوك هاي يونوليتي بسيار ناچيز است و تا اندازه بسيار زيادي موجب پايين آوردن وزن ساختمان مي شود. اين پانلها موجب پايداري در برابر زلزله سهولت در اجرا ، مقاومت در برابر نفوذ حشرات و صرفه جويي درمصرف آهن ، بتن و انرزي ميشوند . ، عايق حرارتي ، برودتي و صوتي بودن و نيازنداشتن به ساخت تيرچه بتني را ميتوان از ديگر مزاياي آنها نام برد. ولی این بلوک ها با وجود پوشش نسوزي كه زير و روي اين بلوك را محصور كرده است، در صورت آتش سوزي در ساختمان، تنها مدت زمان نسبتا کمی تاب مقاومت در برابر حرارت را دارند. دوست عزيز جواب خوبي بود اما يه مورد دقت كن هيچ وقت يونوليت يا پلي استايرن هيچ كمكي به مهار زلزله نمي كند و اين صرفا تبليغات كاذب شركت هاست اما درسته كه وزن سازه رو كم مي كنه كه اما بايد بدونيم كه بهمون اندازه هم سازه رو ضعيف تر مي كنند ... زماني مي تونيم يك مصالح رو پايدار در برابر زلزله معرفي كرد كه خودش بتونه به پايداري در برابر زلزله كمك كنه مثل بلوك هاي فاق و زبانه اي به يك نكته هم اشاره نكرديد كه من خيلي دنبالش بودم اونم اتقال صدا ضربه اي با شدت چند برابر است براي مثال يونوليت صدا بام ... بام حاصل از رفت و آمد هاي سنگين بشدت در سقف يا ديوار ( ضربه چكش) پخش مي كند كه يكي از معايب مهمي هست كه هميشه پنهان مي شود با تشكر از جواب شما من از 50 امتياز 40 به شما مي دهم . پاسخ دهنده: bahram_first007 سوال ساده : عمل آوردن فرآیندی ایست که طی آن از افت رطوبت بتن جلوگیری و دمای بتن و دمای بتن در حد رضایت بخشی حفظ میشود. عمل آوردن بتن بر ویژگی های بتن سخت شده از قبیل میزان نفوذپذیری و مقاومت در برابر یخ زدن و آب شدن اثری به سزا دارد . عمل آوردن باید بلافاصله پس از تراکم بتن آغاز شود تا بتن در برابر عوامل زیان آور مورد محافظت قرار گیرد. عمل آوردن بتن از مراقبت و محافظت و گاهی پروراندن بتن تشکیل میشود . مدت عمل آوردن بتن به نوع سیمان، شرایط محیطی و دمای بتن بستگی دارد و طی آن دمای هیچ قسمت از سطح بتن نباید از 5 درجه سلسیوس کمتر شود . مدت زمان عمل آوردن بتن نباید از مقادیر مندرج در جدول 9 – 7 – 1 آیین نامه بتن ایران کمتر باشد . سوال متوسط : الف) این اتصالات شامل انواع اتصالات ساده (مفصلی) و نیمه صلب و صلب (گیردار) میباشد: اتصالات کنسولی ، اتصال با نبشی جان، اتصال با نشیمن انعطاف پذیر، اتصال با نشیمن تقویت شده ( لبه مستطیلی یا مثلثی) و ... در اتصال صلب علاوه بر نیروهای محوری، لنگر نیز منتقل میشود، نمونه ای از اتصال صلب اتصال با ورقهای بال و جان است که در آن عرض ورق بال به علت دور شدن ناحیه خرابی از ستون، کاهش می یابد . جواب سوال دوم عمران، قسمت ب : اتصال ستونهای مرکب با بستهای مورب مناسبتر از بستهای افقی است. زیرا این بستها مشکل خمشهای موضعی را که در بستهای افقی وجود دارد را ندارند. بستهای افقی در اثر بارهای وارده تا حدود نسبتاً زیاد،باعث کج شدن ستون میگردند. استفاده از بستهای افقی در اروپا و امریکا منسوخ شده است و از آیین نامه آنان نیز حذف گردیده ( برای ساختمانهای متعارف مسکونی) ، اما برای ساختمانهای بزرگ صنعتی در دنیا رواج دارد. زیرا سیستم تاسیسات لوله کشی از بین این بستها قابل عبور است. در ایران به دلیل برخی مشکلات اجرایی و بیشتر بی توجهی مهندسین ار بستهای افقی استفاده میشود. جوشکاران نیز متاسفانه برای راحتی کار خود بستهای افقی را ترجیح میدهند چون میتوانند از آنها به عنوان نردبان برای بالا رفتن از ستون استفاده کنند. سوال سخت : این بلوکها در سقفهای تیرچه بلوک کاربرد دارند، قبل ازگرفتن و سفت شدن بتن سقف، به عنوان تکیه گاه برای بتن عمل میکنند، بعد از گرفتن بتن نقش سازه ای ندارند،بار تحمل نمیکنند ، مهمترین مزیت این بلوکها وزن بسیار کم ، قابلیت جابجایی و نصب بسیار آسان میباشد. از معایب آن میتوان به آتش زا بودن این بلوکها اشاره کرد ( به دلیل اینکه از مشقات نفتی ساخته میشوند) بررسي جواب اول :بهتون تبريك مي گم بله كامل درسته و همون چيزي كه مي خواستم مبحث نهم مقرارت ملي ساختمان ... كاملا درست و نمره كامل از 20 به شما 20 ميدم . ----------------------- بررسي جواب دوم : نمره كل براي جواب سوال 2 از 30 ميشه 23 دليل اين كم كردن 2 نمره براي اين بخش ( بخش دوم سوال2) اين بود كه به حالت خرپايي مورب اشاره نشد اگر چه در مورد خمش گفته شد اما كامل و دقيق تر ميتونست باشه تا نمره كامل بگيره. ------------------- بررسي جواب سوم : خوب بود اما كامل نبود بهتر بود كمي بيشتر رويه اين سوال فكر مي كرديد و خيلي عجله نمي كرديد اين جواب اين سوال براي من اون چيزي نيست كه تو كتابا يا رويه سايت ها هست بيشتر نظر شخصي مهم بود كه درست باشه به شما از 50 امتياز 35 ميدم . 7 لینک به دیدگاه

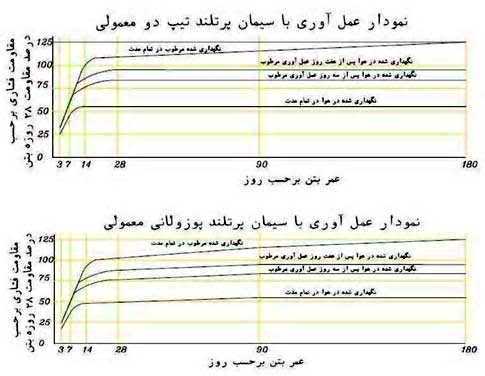

setare.blue 23086 مالک اشتراک گذاری ارسال شده در 27 فروردین، ۱۳۹۰ پاسخ دهنده:sara 20 عمران: سوال ساده: عمل آوري بتن چيست و حداقل زمان عمل آوري بتن چقدر است يا چگونه تعيين مي شد ؟ جواب: یکی از قسمتهای مهم در عملیات بتن ، عمل آوری بتن است . عمل آوری ، یعنی نگه داشتن مقدار رطوبت و دمای بتن در حدی رضایت بخش در طی دوره ای مشخص ، که بلافاصله پس از بتن ریزی و اتمام عملیات پرداخت آغاز میشود ، چنانکه بتن بتواند به خواص مورد نظر برسد بعبارت دیگر فرایندی که از افت رطوبت بتن جلوگیری کرده و دمای بتن در حد رضایت بخش حفظ شود ، را عمل آوری بتن گویند . عمل آوری بتن برخواص بتن سخت شده مانند دوام ، مقاومت ، آب بندی ، مقاومت سایشی ، ثبات حجمی ، مقاومت در برا بر یخ زدن و آب شدن ، نمکهای یخ زدا ، تاثیر بسزایی می گذارد . اهداف عمل آوری : 1- جلوگیری از کاهش رطوبت یا تامین رطوبت از دست رفته 2- حفظ دمای بتن در حدی مطلوب به مدت زمانی معین 3- توسعه مقاومت بتن با تکمیل عملیات هیدراسیون سیمان مدت عمل آوری مدت زمانی که بتن باید از نظر کاهش رطوبت محافظت شود ، به نوع سیمان ، نسبت اجزای مخلوط ، مقاومت مورد نیاز ، اندازه و شکل عضو بتنی ، هوای محیط و به شرایط بعدی که بتن در معرض آن قرار خواهد گرفت ، یستگی دارد . زمان لازم برای عمل آوردن را نمی توان بسادگی توصیه نمود و لیکن معمولا" حداقل مدت هفت روز را برای بتن ساختن شده با سیمان پرتلند معمولی توصیه می نمایند و حداقل مدت ده روز را برای بتن ساختن شده با سیمان پرتلند پوزولانی معمولی توصیه میشود . دوست عزيز قسمت اول جواب شما تا حد زيادي درسته اما قسمت دوم تا حدي اشتباست كه ذكر مي كنم زمان عمل آوري به نسبت اجزای مخلوط ، مقاومت مورد نیاز ، اندازه و شکل عضو بتنی مربوط نميشه و اينكه طبق جدول 9-7-1 آيينامه مبحث نهم حداقل زمان براي بتن معمولي در شريط معمولي و دماي 21 درجه 2 روز مي باشد و بقيه موارد طبق همين جدول تعيين مي شود من از 20 امتياز به شما 15 امتياز مي دم . سوال متوسط: الف )انواع اتصال تير به ستون را برشماريد و براي اينكه اتصال ما يك اتصال صلب باشد چه مي كنيم ( نحوه اتصال صلب چگونه است ) جواب: انواع اتصالات تیر به ستون : اتصال تیر به ستون معمولا به دو صورت است یا به صورت صلب و گیردار هستند ویا به صورت مفصلی اند .هر کدام از حالتهای مذکور نیزچند قسمت دارند که شامل موارد زیر می باشد . الف ) اتصال صلب با جفت صفحه موازی . ب ) اتصال صلب با جفت سپری . ج ) اتصال صلب با صفحه انتهایی روی ستون . اتصالات صلب در مواردی به کار می روند که از جانب تیر یا ستون در سر گره ها ممان جذب شود . اتصال صلبی که امروزه در کشور اجراء می گردد و به صورت کامل اجراء نمی شود اتصال صلب با جفت صفحه موازی است . در اتصال صلب باید جوش به صورتی باشد که قطعه کاملا گیردار باشد و جای هیچ گونه حرکتی وجود نداشته باشد یعنی دور تا دور قطعه جوش شود . اتصالات مفصلی هم معمولا در همه ساختمانها در یک طرف سازه بکار می روند که این اتصال بسیار ساده است وفقط جهت اتصال دو قطعه بکار می رود وممانی تحمل نمی کند . در این اتصال تغییر شکل وجود دارد در حالی که در اتصال مفصلی هیچ گونه تغییر شکلی نداریم . نحوه جوش دادن اتصالات مفصلی به این صورت است که(در مورد نبشی ها ) فقط بر بالایی و پائینی جوش می شود و بقیه قسمت ها نباید جوش شود . اتصالات صلب(طراحي الاستيك) براي اتصالات كاملاً صلب ، لنگرهاي حقيقي بايد به وسيلة يكي از روشهاي مختلف تحليل سازه به دست آيند و تيرها واتصالات آن، براي لنگرها و برشهاي مربوطه طراحي گردند . اتصالات بايد صلبيت كافي داشته باشند كه بتوانند در عمل زاوية اصلي بين ستون وتير را ثابت نگه دارند . صلبيت يك اتصال ، تحت تأثير صلبيت تكيه گاههاي آن قرار دارد . براي تيرهايي كه بر روي بال ستون سوار ميشوند ، نازك يا لاغر بودن ورق بال ستون باعث كاهش صلبيت اتصال خواهد گشت . براي رفع اين مشكل مي توان بين بالهلي ستون در مقابل بالهاي تير ،از سخت كننده استفاده كرد . اگر تير مستقيماً يا به وسيله صفحات اتصال به جان ستون متصل شود ، در اين صورت هيچ گونه كاهشي در صلبيت وجود نخواهد داشت . ب) و بهترين روش براي اتصال دو ستون با فاصله از هم كدام است با دليل ؟ a) مورب b) موازي جواب: مورب بخش اول خيلي خوب بود جوابش و من نمره كامل مي دم اما قسمت دوم فقط مورب درست گفت كه دليلش نگفت بنابراين از 30 نمره من 25 نمره بهش ميدم . جواب سوال سوم عمران: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام سبكي ديوارهاي ساخته شده از پانلهاي ساندويچي در مقايسه با ديگر مصالح· سرعت حمل و نقل و سهولت پانلهاي ساندويچي در ارتفاع· مقاومت زياد در برابرنيروهاي برشي ناشي از زلزله· عايق در مقابل حرارت ، برودت ، رطوبت وصدا· مقاوم در برابر آتش سوزي بعلت وجود قشرهاي بتوني طرفين پانل ساندويچي· نفوذناپذيري ساختمان در مقابل حشرات· امكان حمل و بكارگيريپانلهاي ساندويچي در مناطق صعب العبور جهت احداث ساختمان بدون نياز به كارگرانمتخصص· دستيابي به فضاي مفيد بيشتر بعلت ضخامت ناچيز ديوارهاي پانلساندويچي· آزادي عمل در اجراي طرحهاي متنوع به علت انعطاف پذيري قطعات پيشساخته پانلهاي ساندويچي· صرفه جويي در هزينه پي سازي و اسكلت ساختمانهايبلندمرتبه بدليل وزن اندك قطعات سقف و ديوار پانلهاي ساندويچي· صرفه جوييدر هزينه تهويه مطبوع ساختمان در تابستان و يا زمستان بدليل جلوگيري از تبادل حرارتو يا برودت و در نتيجه صرف انرژي كمتر· افزايش عمر مفيد ساختمان ودستگاههاي تأسيساتي آن· عدم نفوذ نسبي آلودگي صوتي و ايجاد آرامش برايساكنين ساختمان در شهرهاي بزرگ· بازگشت سرمايه گذاري در امور ساختمان سازيدر كوتاهترين زمان· عبور دادن لوله هاي آب و فاضلاب و برق و تلفن به سادگياز زير شبكه پانل و نصب چهارچوب دربها و كلاف فلزي پنجره ها قبل از بتن پاشي و كلاًاجراي تأسيسات ساختمان با كمترين هزينه· عدم نياز به كنده كاري و تخريبتأسيساتي ديوارها و سقف و در نتيجه عدم ايجاد نخاله هاي انباشته كه صرفه جويي درهزينه و وقت را بدنبال دارد .· پس از بتن پاشي طرفين پانلها با ضخامت حداقل 4 سانتيمتر ، پانلها بي نياز از ملات گچ و خاك ميباشد و با اجراي پلاستر گچ ( سفيدكاري ) ، ديوارها و سقف آماده براي نقاشي خواهد بود . پاسخ اين سوالش كامل نبود و فقط به مزايا اون پرداخت و معايب نگفت واسه همين از 50 امتياز بهش 30 ميدم . پاسخ دهنده:تیم پنج عمران: سوال ساده: عمل آوري بتن چيست و حداقل زمان عمل آوري بتن چقدر است يا چگونه تعيين مي شد ؟ عمل آوری ، یعنی نگه داشتن مقدار رطوبت و دمای بتن در حدی رضایت بخش در طی دوره ای مشخص ، که بلافاصله پس از بتن ریزی و اتمام عملیات پرداخت آغاز میشود ، چنانکه بتن بتواند به خواص مورد نظر برسد بعبارت دیگر فرایندی که از افت رطوبت بتن جلوگیری کرده و دمای بتن در حد رضایت بخش حفظ شود ، را عمل آوری بتن گویند . مدت عمل آوری مدت زمانی که بتن باید از نظر کاهش رطوبت محافظت شود ، به نوع سیمان ، نسبت اجزای مخلوط ، مقاومت مورد نیاز ، اندازه و شکل عضو بتنی ، هوای محیط و به شرایط بعدی که بتن در معرض آن قرار خواهد گرفت ، یستگی دارد . - زمان لازم برای عمل آوردن را نمی توان بسادگی توصیه نمود و لیکن معمولا" حداقل مدت هفت روز را برای بتن ساخته شده با سیمان پرتلند معمولی توصیه می نمایند و حداقل مدت ده روز را برای بتن ساختن شده با سیمان پرتلند پوزولانی معمولی توصیه میشود . - با توجه با اندازه و شکل سازه ، مدت زمان عمل آوری سازه ها متفاوت می باشد و در این راستا دالها و سقف های تیرچه بلوک که دارای ضخامت کمتر و سطح بیشتر هستند ، نسبت به تیرها و ستونها و فونداسیون ساختمان ، نیازمند مدت زمان عمل آوری بیشتر و مناسب تر می باشد . سوال متوسط:الف )انواع اتصال تير به ستون را برشماريد و براي اينكه اتصال ما يك اتصال صلب باشد چه مي كنيم ( نحوه اتصال صلب چگونه است) ب) و بهترين روش براي اتصال دو تيرآهن ipeبه هم با فاصله از هم براي تشكيل يك ستون كدام است با دليل ؟ a) مورب b) موازي اتصال تیر به ستون معمولا به دو صورت است یا به صورت مفصلی هستند ویا به صورت صلب و گیرداراند . حالتهای مختلف اتصال صلب عبارتند از: الف ) اتصال صلب با جفت صفحه موازی . ب ) اتصال صلب با جفت سپری . ج ) اتصال صلب با صفحه انتهایی روی ستون . اتصالات صلب در مواردی به کار می روند که از جانب تیر یا ستون در سر گره ها ممان جذب شود . اتصال صلبی که امروزه در کشور اجراء می گردد و به صورت کامل اجراء نمی شود اتصال صلب با جفت صفحه موازی است . در اتصال صلب باید جوش به صورتی باشد که قطعه کاملا گیردار باشد و جای هیچ گونه حرکتی وجود نداشته باشدیعنی دور تا دور قطعه جوش شود . و برای اتصال صلب تیر به ستون بالا و پایین تیر از نبشی یا ورق(کله گاوی و...) استفاده می شود وهمانطور که گفته شد دورتادور آنها هم به تیر و ستون جوش می شود. و بهترين روش براي اتصال دو تيرآهن ipeبه هم با فاصله از هم براي تشكيل يك ستون حالت مورب می باشد. به دلیل اینکه در حالت موازی بین دو وصله هیچ اتصالی نداریم ولی در ضربدری مقطعی هست که جهت تحمل برش و کشش مقاومت دارد. بنابراین هنگامی که ستون تحت کمانش قرار بگیرد وصله های مورب تحمل برش بیشتری دارند. برخی معایب: حضور غیرمتخصص ها در ساخت و سازها و آشنا نبودن آنها با فناوری های جدید به جای آن که سبب ارتقای سطح کیفی ساخت و سازها شود، مشکلاتی را از نظر ایمنی و استاندارد سازه بوجود آورده است. هر چند نمی توان از مزایای آنها چشم پوشی کرد ولی متاسفانه به دلیل استفاده از مواد اولیه ناکافی و غیراستاندارد در تولید برخی از آنها، بیشتر بلوک های یونولیتی موجود در بازار، قابلیت اشتعالزایی بالایی دارند. اخیراً از بلوک های پلی استایرین بدون fr و پوشش مقاوم استفاده می شود که این روش مشکلاتی را برای ایمنی ساختمان از جهت آتش سوزی ایجاد می کند. از آن جایی که در این روش فقط از قسمت فوقانی، لایه ای بتونی روی این بلوک ها را پوشش می دهد و از قسمت زیرین فقط لایه پلاسترگچ یا سقف کاذب اجرا می شود، خطر آتش سوزی ساختمان را به میزان بسیار زیادی افزایش می دهد. نمونه های fr- eps فقط توانسته است روش سوختن عمودی v-o را با موفقیت به انجام برساند که برای استفاده در وسایل خانگی قابل حمل، با موارد استفاده کم و متناوب (مانند دستگاه قهوه جوش) مورد تایید قرار گرفته است و نه برای استفاده در ساختمان سازی. ازطرفی استفاده از ترکیبات پلی استایرین از جهت این که دارای نقطه ذوب پایینی است، بسیار خطرناک است چرا که در صورت بروز آتش سوزی ترکیبات پلی استایرین دارای اشتعال پذیری بالایی هستند و به سرعت آتش را در سراسر ساختمان گسترده می کنند پس ریسک پذیری واحدهای ساختمانی را نیز نسبت به شعله ور شدن د رآتش افزایش می دهند زیان های زیستی پلی استایرین ها از سوی کارشناسان مربوطه تایید شده است زیرا یونولیت ها از ترکیبات نفتی ساخته می شوند که حتی در صورت استفاده از این ماده به نام (پلی استایرین ضد آتش یا کند سوز) باز هم براساس اطلاعات موجود از مشتقات نفتی محسوب می شوند که خصوصیات حریق و ایجاد دود خطرناک و سمی ناشی از گرم شدن زیاد را در پی دارند. در هر صورت با توجه به اینکه تاییدی بر ضد آتش بودن این ماده شیمیایی وجود ندارد، به دلیل وجود ترکیبات و مشتقات نفتی پس از اشتعال زایی گازهای آلاینده ای را تولید می کنند که بسیار خطرناک بوده و حرارت و آتش سوزی ناشی از آن باعث تولید گازهای آلاینده ای می شود که با آسیب رساندن به سیستم تنفسی انسان زودتر از گازهای دیگر موجب خفگی فرد آسیب دیده می شود. به این ترتیب که این ماده به علت حرارت جمع شده و مشتقات آن پس از جمع شدن به صورت قطرات شعله ور ریزش می کنند و همین خصوصیات سبب می شود نتوانیم با قاطعیت اعلام کنیم استفاده از این ماده بهتر از ترکیبات معدنی است. نظر شخصی: این نوع پوشش برای ساختمانهای 2الی 3طبقه بیشتر کاربرد دارد و آن هم در صورتی که طبق مقررات و استاندارد و به شیوه درست تولید،نصب واجرا شود. که برخی مزایای ذکرشده نظیر کاهش تعداد کارگر،زمان و تیرچه به دلیل حجم کم کار زیاد مشهود نخواهد بود. جواب سوال اول : نمره كه ميتونم بدم 15 از 20 دليلشم براي اكثر پاسخ ها گفتم جواب سوال 2 : معايب آتشسوزي رو خوب گفتید ... نظرتون هم دادید كه در اين مورد چون نظرشخصيه من حرفي ندارم اما مخالفم تا حدي اما بازم در مورد انتقال صداي ضربه اي حرفي نگفت و با توجه به كل موارد و نظرشخصيش من از 50 بهش 38 سوال سخت: تعریف: بلوك هاي سقفي جديد از مواد پلي استايرن انبساطي eps ساخته شده، و یکی از جایگزینهای بلوکهای سفالی و سیمانی.بلوک های سقفی از نوع پلی استایرن منبسط شده در صورتی عملکرد مناسب و قابل قبول خواهند داشت که مواردی از قبیل ایمنی در برابر آتش ، رواداری های ابعادی ، مقاومت مصالح (که می تواند با دانسیته مصالح ارتباط داشته باشد(شکل هندسی و روش اجرایی مناسب در آن رعایت گردد. برخی مزایا: 1-پيشرفت كار تا سقف تقريبي 100 متر مربع در هر ساعت.(سرعت بالای اجرا) 2-كاهش150 كيلوگرمي وزن مرده هر متر مربع 3-كاهش 22درصدي مقدار آهن آلات مصرفي و تيرچه هاي بتني 4-كاهش زمان ساخت سقف از 2 ماه به10 روز بدون ضايعات سيماني و بتوني 5-عايق صدا ، رطوبت ، حرارت و بهينه سازي مصرف سوخت گرمايي و سرمايي 6-عبور آسان تر و راحت تر لوله هاي آب و فاضلاب و برق و تلفن در پلاستوفوم 7-كاهش 95 درصدي كارگر در اجراي پلاستوفوم نسبت به بلوكهاي سيماني و سفالي 8-مقاومت زياد در برابر نيروي برش زلزله و عدم ايجاد آوار 9-نفوذ ناپذيري ساختمان در برابر حشرات موذي 10-حمل و نقل آسان به دليل سبكي خب جواب اين سوال هم خيلي كامل نيست معايب گفته نشده در برابر آتش سوزي به اشتباه گفته شده مقاوم كه ايطور نيست عايق خوبي براي صدا نيست ... صدا هاي ضربه اي رو به خوبي و با شدت بيشتر انتقال مي ده واسه همين از 50 من بهش 33 ميدم. 7 لینک به دیدگاه
El Roman 31720 اشتراک گذاری ارسال شده در 27 فروردین، ۱۳۹۰ - براي سوال دوم هم كاملا درست بود جواب پس بازم امتياز كامل يعني 30 امتياز ميگيره جواب سوال 2 : معايب آتشسوزي رو خوب گفتید ... نظرتون هم دادید كه در اين مورد چون نظرشخصيه من حرفي ندارم اما مخالفم تا حدي اما بازم در مورد انتقال صداي ضربه اي حرفي نگفت و با توجه به كل موارد و نظرشخصيش من از 50 بهش 38 3 لینک به دیدگاه
setare.blue 23086 مالک اشتراک گذاری ارسال شده در 27 فروردین، ۱۳۹۰ جواب سوالات: سوال ساده: معمار یکی از عجایب هفتگانه دنیا مجسمه زئوس کیست؟ فی دیاس (Pheidias) سوال متوسط: کلیسای ایاصوفیه به دستور چه کسی تبدیل به مسجد شد؟ سلطان محمد دوم سوال سخت: سیفوناژ چیست؟ اثر فشار اتمسفر در تخلیه مایع در نتیجه پیدایش خلاء نسبی در لوله. پاسخ دهنده: Atre Baroon سوال ساده: معمار یکی از عجایب هفتگانه دنیا مجسمه زئوس کیست؟20 امتیاز فی دیاس (Pheidias) سوال متوسط: کلیسای ایاصوفیه به دستور چه کسی تبدیل به مسجد شد؟ سلطان محمد دوم 30امتیاز سوال سخت: سیفوناژ چیست؟ همون مال تاسیسات بهداشتی ست که عمل تخلیه فاضلاب رو انجام میده ...یعنی لوله ایست خمیده شکل که در حمام و دستشویی و جاهایی که باید ابو فاضلاب تخلیه شود وجود داره و همیشه در اون قسمت (قسمت سیفوناژ) آب وجود داره تا بوی بد بالا نیاد! 25 امتیاز پاسخ دهنده: ~M~O~J~ سوال ساده: معمار یکی از عجایب هفتگانه دنیا مجسمه زئوس کیست؟ جواب:فیدیاس اتنی 20 امتیاز سوال متوسط: کلیسای ایاصوفیه به دستور چه کسی تبدیل به مسجد شد؟ جواب:توسط سلطان محمد دوم(عثمانی) 30 امتیاز سوال سخت: سیفوناژ چیست؟ سیفوناژ : در اثر تخلیه وسیله بهداشتی، سرعت جریان آب درون لوله های قائم باعث مكش هوای مجرای سیفون شده، در نتیجه در این مجرا، خلاء ایجاد شده و در اثر فشار هوای سرویس بهداشتی، آب درون سیفون به درون فاضلاب تخلیه شده و آب بندی از بین می رود. به این عمل سیفوناژ می گویند. نصب لوله های هواكش احتمال از بین رفتن آب بندی را كاهش می دهد. 50 امتیاز پاسخ دهنده:Afsaneh.M سوال ساده: معمار یکی از عجایب هفتگانه دنیا مجسمه زئوس کیست؟ فیدیاس 20 امتیاز سوال متوسط: کلیسای ایاصوفیه به دستور چه کسی تبدیل به مسجد شد؟ سلطان محمد دوم 30 امتیاز جواب سوال 3 - سیفوناژ چیست ؟ سيفوناژ عبارتست اثر فشاراتمسفردرتخيه مايع درنتيجه ي پيدايش خلا نسبي درلوله ------------------------------------- سيفوناژ خود به خود عمل سيفوناژ خود به خود وقتي صورت ميگيرد كه ساقه بلند سيفون يك وسيله بهداشتي ساقهاي كه جهت جريان فاضلاب دران بسمت پايين است پرازاب باشدبطوريكه وقتي اب از اين ساقه تخليه ميشود دراثر مكش حاصله اب داخل سيفون بطور كامل خالي گرديده گازهاي متعفن به داخل فضاي ساختمان راه مي يابند. سيفوناژ غير مستقيم در اثر سقوط فاضلاب يك وسيله ي بهداشتي واقع در طبقه ي بالا ي يك ساختمان در داخل لوله ي قائم اصلي مكشي در اين لوله ايجاد ميشود كه هر چه ارتفاع سقوط فاضلاب مذكوربيشتر باشد ميزان اين مكش افزونتر خواهد بود حال اگر وسيله ي بهداشتي ديگر در طبقه ي پايين تر وجود داشته باشد كه فاضلاب خود را به اين لوله ي قائم بريزد در اثر مكش توليد شده در داخل لوله آب داخل سيفون اين وسيله ي بهداشتي بطور كامل تخليه شده گازهاي متعفن به داخل اتاق هاي اين طبقه راه مي يابند با تعبيه ي سيستم تهويه ي مناسب در سر راه سيفون به لوله ي قائم فاضلاب مي توان ازبروز سيفوناژ غير مستقيم جلوگيري نمود. 50 امتیاز پاسخ دهنده: hilda سیفوناژ :سازوکاری است که برای کنترل جریان آب و جلوگیری از پخش شدن بوی نامطبوع از آن استفاده می شود. در معنی دقیق‌تر به خود لوله‌ای که مایع را از مخزنی بالاتر به سطحی پایین‌تر منتقل میکند سیفون گفته میشود 25 امتیاز ایاصوفیه :اين کليسا نخست کليساي بزرگ نام گرفت. پس از فتح استانبول، سلطان محمد دوم دستور داد کليساي اياصوفيه را به مسجد تبديل کنند. سليمان اول دستور داد نقاشي‌ها و نگارگري‌هاي داخل اياصوفيه را بپوشانند تا نماز جمعه در آنجا خوانده شود. سليم دوم به معمار سنان دستور داد که اياصوفيه را مرمت کند.در زمان مراد سوم، مناره و منبر و محراب به ساختمان اياصوفيه افزوده شد. در زمان مراد چهارم، آياتي از قرآن به خط مصطفي چلبي در ديوارها و سقف اياصوفيه نگاشته شد؛ علاوه بر اين لوحه‌هايي دور تا دور سقف اياصوفيه نصب شد که در آن نام الله، محمد، ابوبکر، عمر، عثمان، علي، حسن و حسين نوشته شده بود. اين لوحه‌ها در زمان سلطنت عبدالمجيد با الواح مدوري که به خط ابراهيم افندي نوشته شده بود، جايگزين گرديد. پس از اعلام حکومت جمهوري در ترکيه و به قدرت رسيدن آتاترک، اياصوفيه به موزه تبديل شد و تا امروز به همين شکل باقي مانده است. 30 امتیاز مجسه :.اين اثر در 450 سال قبل از ميلاد توسط مجسمه ساز معروفي به نام فيدياس ساخته شد اين فرد خداي آتنا را هم براي معبد پارتنون در آتن ساخت. 20 امتیاز پاسخ دهنده: تیم پنج سوال ساده: معمار یکی از عجایب هفتگانه دنیا مجسمه زئوس کیست؟ معبد زئوس توسط معماری بنام لیبون ساخته شد و مجسمه سازی بنام فی دیاس مسئول ساخت مجسمه زئوس شد. 20 امتیاز سوال متوسط: کلیسای ایاصوفیه به دستور چه کسی تبدیل به مسجد شد؟سلطان محمد 30 امتیاز سوال سخت: سیفوناژ چیست؟ سیفوناژ نوعی عمل تصفیه محسوب میشود به نوعی که آب مصرفی پس از تصفیه و گند زدایی دوباره وارد سیستم مصرف شده و باعث صرفه جویی در مصرف آب میشود .. عمل سیفوناژ معمولا از طریق جداسازی املاح سنگین و سپس از طریق اضافه کردن مقدار متناسب کلر برای گندزدایی عمل میکند و آب مصرفی دوباره وارد سیستم مصرفی میگردد 0 امتیاز . دوستان عزیز تمام امتیازات بعد از بررسی های لازم توسط طراحان سوالات اهدا شده اند. خسته نباشید:icon_gol: 7 لینک به دیدگاه
