سوالات قدرتی

[Eng.KouRosH 9,176]

گفتین سری هستن ...چن تاشو باهم سری کردن؟جز ال ای دی و درایور قطعه دیگه ای هم تو مدارش هست؟

[Wolff 36]

گفتین سری هستن ...چن تاشو باهم سری کردن؟جز ال ای دی و درایور قطعه دیگه ای هم تو مدارش هست؟



سپاسگزارم از توجه و پاسختون

دو چراغ که هر کدام 12 تا led پاور 1 وات دارد. که این 12 تا با هم سری هستن

این چراغ درایور سرخود ندارد و باید براش تهیه کنم به همین خاطر میخواستم اطلاعاتی بگیرم از شما دوستان که خدانکرده ایجاد مشکل نکند .



به نظر خودم چون میخوام از یک درایور به دو چراغ برق بدیم پس ولتاژشون ثابته (همون 12 ولتdc) ولی توانشون جمع میشه(2*12) و همینطور جریانشون هم جمع میشه (2*330 میلی آمپر). دیروز متاسفانه درایور مناسب گیرم نیامد و اکثر فروشگاهها درایور 20 ولت dcداشتند به نظر شما استفاده از درایور 20 ولت مشکل سازه ؟

[Eng.KouRosH 9,176]

سپاسگزارم از توجه و پاسختون

دو چراغ که هر کدام 12 تا led پاور 1 وات دارد. که این 12 تا با هم سری هستن

این چراغ درایور سرخود ندارد و باید براش تهیه کنم به همین خاطر میخواستم اطلاعاتی بگیرم از شما دوستان که خدانکرده ایجاد مشکل نکند .



به نظر خودم چون میخوام از یک درایور به دو چراغ برق بدیم پس ولتاژشون ثابته (همون 12 ولتdc) ولی توانشون جمع میشه(2*12) و همینطور جریانشون هم جمع میشه (2*330 میلی آمپر). دیروز متاسفانه درایور مناسب گیرم نیامد و اکثر فروشگاهها درایور 20 ولت dcداشتند به نظر شما استفاده از درایور 20 ولت مشکل سازه ؟





درود



دوست عزیز ولتاژ ال ای دی پاور ها معمولا بین

2.9-3.6 یا 3.2-3.6 هستش پس اگه 12تا سری بشن باید ولتاژ درایور بیشتر باشه تا بتونن با نور با کیفیت کار کنن

الان شما میخوای مثل همون چراغ هایی که گفتید 12تا ال ای دی پاور رو سری کنید؟خب چرا از همون درایوری که برای اون چراغ ها استفاده شده تهیه نمیکنید؟

[Wolff 36]

درود



دوست عزیز ولتاژ ال ای دی پاور ها معمولا بین

2.9-3.6 یا 3.2-3.6 هستش پس اگه 12تا سری بشن باید ولتاژ درایور بیشتر باشه تا بتونن با نور با کیفیت کار کنن

الان شما میخوای مثل همون چراغ هایی که گفتید 12تا ال ای دی پاور رو سری کنید؟خب چرا از همون درایوری که برای اون چراغ ها استفاده شده تهیه نمیکنید؟



سلام

تصویر زیر کاری هست که من میخوام انجام بدم و خروجی درایور رو میخوام . اعم از ولتاژ و جریان.

(علت استفاده از یک درایور برای دو چراغ هم بخاطر این است که این دو چراغ در نمای ساختمان استفاده میشه و نصبش در نما از نظر زیبایی تاثیر گذاره . البته اگر مجبور شم باید درایور جدا برای هر کدام بگیرم)

من اطلاعات کاملی رو بگم تا بهتر بشه !

روی کارتن این اطلاعات نوشته:

12 V DC OR AC

12W

چیزی در مورد جریان اون نوشته نشده ولی طبق تجربه و اطلاعات دوستان چراغی با 12 ال ای دی مسلما مدار داخلی آن سری هست چون اگر مدار داخلی موازی باشد و هر ال ای دی 330 میلی آمپر جریان بکشد حدود 4 آمپر نیاز دارد که از یک چراغ ال ای دی بعیده !! پس باید سری باشه که همون 330 میلی آمپر هست جریان مورد نظر چراغ .

ولی شک من این است که روی کارتن چراغ نوشته شده 12 ولتDC یا AC ولی همانطور که شما اشاره کردید اگر مدار داخلی سری باشه حدود 38 ولت نیاز دارد .

در ضمن هیچ درایوری روی چراغ نیست به همین جهت از شما کمک میخوام تا بتونم یک درایور مناسب که به چراغ صدمه نزنه بگیرم . ماشالله قیمت هرکدومشون هم 250 هزار تومانه و خدانکرده نیمخوام بعد از چند ماه بعلت درایور اشتباه صدمه ای ببینه !

ممنون از پاسختون

[Eng.KouRosH 9,176]

سلام

تصویر زیر کاری هست که من میخوام انجام بدم و خروجی درایور رو میخوام . اعم از ولتاژ و جریان.

(علت استفاده از یک درایور برای دو چراغ هم بخاطر این است که این دو چراغ در نمای ساختمان استفاده میشه و نصبش در نما از نظر زیبایی تاثیر گذاره . البته اگر مجبور شم باید درایور جدا برای هر کدام بگیرم)

من اطلاعات کاملی رو بگم تا بهتر بشه !

روی کارتن این اطلاعات نوشته:

12 V DC OR AC

12W

چیزی در مورد جریان اون نوشته نشده ولی طبق تجربه و اطلاعات دوستان چراغی با 12 ال ای دی مسلما مدار داخلی آن سری هست چون اگر مدار داخلی موازی باشد و هر ال ای دی 330 میلی آمپر جریان بکشد حدود 4 آمپر نیاز دارد که از یک چراغ ال ای دی بعیده !! پس باید سری باشه که همون 330 میلی آمپر هست جریان مورد نظر چراغ .

ولی شک من این است که روی کارتن چراغ نوشته شده 12 ولتDC یا AC ولی همانطور که شما اشاره کردید اگر مدار داخلی سری باشه حدود 38 ولتنیاز دارد .

در ضمن هیچ درایوری روی چراغ نیست به همین جهت از شما کمک میخوام تا بتونم یک درایور مناسب که به چراغ صدمه نزنه بگیرم . ماشالله قیمت هرکدومشون هم 250 هزار تومانه و خدانکرده نیمخوام بعد از چند ماه بعلت درایور اشتباه صدمه ای ببینه !

ممنون از پاسختون



دوست عزیز شما اون نمونه چراغ هایی رو که گفتید و درایور هم دارند از همین نوع هست که شما میخوای براش درایور بخری؟



از نظر تئوری اگه ولتاژ مورد نظر هر ال ای دی رو 3ولت هم بخوایم در نظر بگیریم و اتصالشونم سری باشه ، ضربدر 12 میشه 36 ولت اما من نمیدونم این ال ای دی های شما از چه نوعی هست و با چه ولتاژی کار میکنه

[Eng.KouRosH 9,176]

چراغتون همچین چیزی باید باشه درسته؟12وات هم هست......اینو تو گوگل سرچ کردم اما مدارشو هنوز پیدا نکردم



[Wolff 36]

چراغتون همچین چیزی باید باشه درسته؟12وات هم هست......اینو تو گوگل سرچ کردم اما مدارشو هنوز پیدا نکردم



سلام. از نظر قیافه شبیه مورد امریکاییش هست که در پایین کاتالوگش رو قرار میدم.

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[Eng.KouRosH 9,176]

دوست من .....اینطوری نمیشه نظری داد اگر میشه از چراغی که دارید عکس بگیرید بذارید اینجا (درصورت امکان از مدار اون و مقادیر روی اون هم عکس بگیرید)تا بیشتر تحلیل کنیم



اما چیزی که به نظر میرسه اینه که برای اینکه هر 12 ال ای دی با نور و کیفیت عالی کار بکنند باید در ولتاژ نامی خودشون کار کنند و از اونجا که در مدارات سری افت ولتاژ تک تک المان ها باهم جمع میشه واسه روشن شدن این 12تا ال ای دی به ولتاژ تقریبا 36ولت نیاز داریم البته درحالتی که سری باشند چون اتصال های دیگه هم امکان پذیر هست........

[Wolff 36]

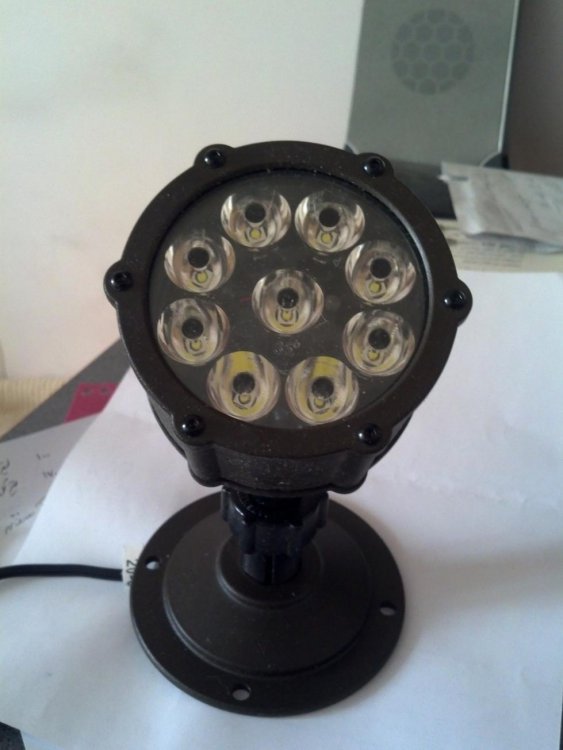

ممنون از شما . من الان عکس چراغ رو ندارم ولی عکس چراغ مشابه که 9 وات هست رو دارم . کلا فرقی نمیکنند از نظر طرح . فقط اون بجای 9 ال ای دی این شکل ، 12 تا داره



در مورد مدار ش هم والا جرات نمیکنم دست به چراغ برنم و از آک بودن درش بیارم مخصوصا به اینکه ضد آب هست و ip67 داره. دقیقا اطلاعاتی که هست در همین چیزایی هست که روی کارتنش نوشته شده



شما به ولتاژ نامی جهت کیفیت نور عالی اشاره کردید . یه سوال پیش اومد برام که آیا اگر در ولتاژ پایین تری مثل 20 ولت کار کنه تنها در کیفیت نور و بازدهی تاثیر گذاره یا روی عمر ال ای دی ها هم تاثیر گذاره .؟



:icon_gol:

[Eng.KouRosH 9,176]

ممنون از شما . من الان عکس چراغ رو ندارم ولی عکس چراغ مشابه که 9 وات هست رو دارم . کلا فرقی نمیکنند از نظر طرح . فقط اون بجای 9 ال ای دی این شکل ، 12 تا داره



در مورد مدار ش هم والا جرات نمیکنم دست به چراغ برنم و از آک بودن درش بیارم مخصوصا به اینکه ضد آب هست و ip67 داره. دقیقا اطلاعاتی که هست در همین چیزایی هست که روی کارتنش نوشته شده



شما به ولتاژ نامی جهت کیفیت نور عالی اشاره کردید . یه سوال پیش اومد برام که آیا اگر در ولتاژ پایین تری مثل 20 ولت کار کنه تنها در کیفیت نور و بازدهی تاثیر گذاره یا روی عمر ال ای دی ها هم تاثیر گذاره .؟



:icon_gol:

این کارتون برای این چراغ 9 وات هست؟ انتهای چراغ من یه چیزی دیدم منو به شک انداخت





این عدد 20 ولتاژ کاری این چراغ نیست احتمالا؟



خب مطمئنا روی نور اون تاثیر میذاره اما اگه ولتاژ نامی اون روی کارتون 12ولت هست پس باید با 12 ولت کار کنه



دوست عزیز من یه حدسی میزنم احتمال هم میدم همین طوری باشه که میگم:



ممکنه اون 12 ال ای دی چراغ 12وات که شما گفتی به 3دسته 4تایی موازی تقسیم شده باشه(4تا باهم سری و بعد 3دسته 4تایی باهم موازی) و روی هر دسته 12 ولت ولتاژ قرار میگیره و جریان اونا هم 3برابر جریان نامی هر ال ای دی میشه ینی حدود 1آمپر

[Wolff 36]

این کارتون برای این چراغ 9 وات هست؟ انتهای چراغ من یه چیزی دیدم منو به شک انداخت





این عدد 20 ولتاژ کاری این چراغ نیست احتمالا؟



خب مطمئنا روی نور اون تاثیر میذاره اما اگه ولتاژ نامی اون روی کارتون 12ولت هست پس باید با 12 ولت کار کنه



دوست عزیز من یه حدسی میزنم احتمال هم میدم همین طوری باشه که میگم:



ممکنه اون 12 ال ای دی چراغ 12وات که شما گفتی به 3دسته 4تایی موازی تقسیم شده باشه(4تا باهم سری و بعد 3دسته 4تایی باهم موازی) و روی هر دسته 12 ولت ولتاژ قرار میگیره و جریان اونا هم 3برابر جریان نامی هر ال ای دی میشه ینی حدود 1آمپر





بله کارتن چراغ 9 وات هست .این عدد 20 یه مشخصه دیگه هست . کاملش اینطوریه :20-7-11 دقیقا روی سیمش هم زده 12 ولت

به نظر شما این درایوری که در زیر عکسش رو گذاشتم واسه این چراغ 9 واتی که در پست بالا هست مناسبه؟ اینو خود فروشنده به همراه این چراغ 9 وات داده/ اگر این درایور برای این لامپ درست باشه واسه 12 ولت هم طبق همین روش میشه فهمید .

روی بدنه درایور نوشته حداکثر 20 ولت dc یعنی واسه 12 ولت هم کارایی داره یا منظور از این max درصد تلرانس ش هست . البته مشکل دیگه این درایور به نظرم وات اون باشه که پایین تر از 9 وات چراغ هست . البته در این زمینه تخصص ندارم و شما دوستان بهتر میتونید راهنمایی کنید

[Eng.KouRosH 9,176]

بله کارتن چراغ 9 وات هست .این عدد 20 یه مشخصه دیگه هست . کاملش اینطوریه :20-7-11 دقیقا روی سیمش هم زده 12 ولت

به نظر شما این درایوری که در زیر عکسش رو گذاشتم واسه این چراغ 9 واتی که در پست بالا هست مناسبه؟ اینو خود فروشنده به همراه این چراغ 9 وات داده/ اگر این درایور برای این لامپ درست باشه واسه 12 ولت هم طبق همین روش میشه فهمید .

روی بدنه درایور نوشته حداکثر 20 ولت dc یعنی واسه 12 ولت هم کارایی داره یا منظور از این max درصد تلرانس ش هست . البته مشکل دیگه این درایور به نظرم وات اون باشه که پایین تر از 9 وات چراغ هست . البته در این زمینه تخصص ندارم و شما دوستان بهتر میتونید راهنمایی کنید



نه رو درایور شما ماکزیممش زده شده 7 وات پس اگه تمام ال ای دی ها همزمان روشن باشن 9وات توان لازم دارید و درایور نمیتونه جوابگو باشه مگر اینکه توانی که ازش میگیرید در حد همون 7وات باشه!!!!!!! بله ماکزیمم ولتاژ هم 20 ولت هست یعنی بیشتر از این مقدار خروجی نمیده( بالاتر از این ولتاژ نمیده)

[مجید بهره مند 43,111]

بله کارتن چراغ 9 وات هست .این عدد 20 یه مشخصه دیگه هست . کاملش اینطوریه :20-7-11 دقیقا روی سیمش هم زده 12 ولت

به نظر شما این درایوری که در زیر عکسش رو گذاشتم واسه این چراغ 9 واتی که در پست بالا هست مناسبه؟ اینو خود فروشنده به همراه این چراغ 9 وات داده/ اگر این درایور برای این لامپ درست باشه واسه 12 ولت هم طبق همین روش میشه فهمید .

روی بدنه درایور نوشته حداکثر 20 ولت dc یعنی واسه 12 ولت هم کارایی داره یا منظور از این max درصد تلرانس ش هست . البته مشکل دیگه این درایور به نظرم وات اون باشه که پایین تر از 9 وات چراغ هست . البته در این زمینه تخصص ندارم و شما دوستان بهتر میتونید راهنمایی کنید

دوست عزیز منظورتون 9ولت هست دیگه 9 وات که میگید یعنی توان لامپها که توان خیلی زیادیه برای ال ای دی

بله این درایور برق 220 رو تبدیل میکنه به 20 ولت dc و توان اون هم 7 واته یک چیز نرمالی هست برای این چراغها

[Eng.KouRosH 9,176]

دوست عزیز منظورتون 9ولت هست دیگه 9 وات که میگید یعنی توان لامپها که توان خیلی زیادیه برای ال ای دی

بله این درایور برق 220 رو تبدیل میکنه به 20 ولت dc و توان اون هم 7 واته یک چیز نرمالی هست برای این چراغها



مجید جان اینها همون پاور ال ای دی هاست که تاپیک زدم درباره اش........هر کدوم 1وات هست 9تاش میشه 9وات

[مجید بهره مند 43,111]

مجید جان اینها همون پاور ال ای دی هاست که تاپیک زدم درباره اش........هر کدوم 1وات هست 9تاش میشه 9وات

درسته میشه 9 وات ولی برای ال ای دی خیلی وات بالایی حساب میشه

[Eng.KouRosH 9,176]

درسته میشه 9 وات ولی برای ال ای دی خیلی وات بالایی حساب میشه



خب دیگه واسه همین میگن ال ای دی پاور.......ال ای دی های قدرت اند



همینجوری هم نیمشه روشنشون کرد هیت سینک میخواد من خودم دود کردنشون به چشم دیدم بدون هیت سینک خیلی حرارت بالایی داره

[مجید بهره مند 43,111]

پس اگه اینطور باشه برای تغذیه باید یک فکر اساسی کرد

مثل سوئیچینگ هایی که قدرت زیادی داشته باشه میزان نور دهیشون چه جوره

[Eng.KouRosH 9,176]

پس اگه اینطور باشه برای تغذیه باید یک فکر اساسی کرد

مثل سوئیچینگ هایی که قدرت زیادی داشته باشه میزان نور دهیشون چه جوره



این درایوری که الان دوستمون گذاشت واسه 7تاش جواب میده اما تعداد که بره بالا وات بیشتری لازمه هزینه درایورم میره بالاتر

[مجید بهره مند 43,111]

این درایوری که الان دوستمون گذاشت واسه 7تاش جواب میده اما تعداد که بره بالا وات بیشتری لازمه هزینه درایورم میره بالاتر

جواب دادن یا ندادن الان مهمه ولی اگه برای 9تا درایور 7 وات اسفاده کنه نه نور لازم رو میگیره و هم به درایور فشار میاد و باعث خراب شدن خازنهای درایور میشه

[Eng.KouRosH 9,176]

جواب دادن یا ندادن الان مهمه ولی اگه برای 9تا درایور 7 وات اسفاده کنه نه نور لازم رو میگیره و هم به درایور فشار میاد و باعث خراب شدن خازنهای درایور میشه



نه سوال دوستمون واسه 12تایی هست نه 9تایی



یه محسابات سرانگشتی کردیم واسه 12تاییش اگه همشون بخوان سری قرار بگیرن یه درایور میخواد که بتونه 36ولت بده و 12وات رو تامین کنه اما چون روی کارتون چراغ ایشون زده 12 ولت 12وات من حدس میزنم اینطوری قرار رگفته باشن:



12 تا ال ای دی 3 دسته شدن یعنی 4تاشون باهم سری شدن و بعد 3دسته با هم موازی شدن چون هر ال ای دی دست کم 3ولت میخواد پس 4تاش میشه 12 ولت و با عقل جور در میاد جریانشونم 3برابر جریان یک ال ای دی هست یعنی حدود 1 آمپر
