اصول تراشکاری

قطعات تراشکاری دارای مقاطع دایره ای شکل از قبیل میله های ساده و غیر ساده، میله های پیچ شده، پولکها، بوشها و نظائر اینها می باشد که قطعات اصلی ماشین ها و دستگاهها و اسبابهای فنی را تشکیل می دهند. همچنین عده زیادی از ابزارها مانند تیغه فرز، مته ها، برقوها، و قلاویزها هم دارای مقاطع گرد هستند. بنابر موارد استعمال خاصی که قطعات تراشکاری باید داشته باشند آن ها را از مواد مختلف مثلاً از فولاد، چدن، برنز، برنج، مس، فلزات سبک، چوب و یا مواد مصنوعی و نظائر آن ها می سازند.وضع سطح خارجی قطعات تراشکاری می تواند متفاوت باشد.

برای بدست آوردن فرم استوانه ایی، قطعه کار را توسط ماشین تراش به دور محور خودش( محور گردش) حرکت می دهند.در موقع گردش قطعه کار با ابزار برنده ایکه مقابل آن بسته شده و برای جدا کردن براده از روی آن است برخود می کند. این طریقه عمل براده گیری را« چرخ یا تراش کاری » می گویند و انجام کار مستلزم چند حرکت متفاوت است.

فرم های مختلف قطعات تراشکاری را از طریق انجام یک سری کارهای متفاوت بدست می آورند و بنا برآن که قطعات از خارج یا داخل تراشیده شوند. بطور مختصر به این صورت مشخص می کنند:

ت خ( تراش خارج) یا ت د( تراش داخل).

قطعات استوانه شکل از طریق طول تراشی(سطوح صاف)،از طریق عرض تراشی، قطعات مخروطی از طریق مخروط تراشی و بالاخره قطعات فرم دار از طریق فرم تراشی و پیچها از طریق پیچ تراشی ساخته می شوند.

برای آنکه کلید مسائل تراشکاری حل شده و بتوان انواع مختلف کارها را چرخکاری نمود ماشین های تراش را به انواع مختلف ساخته اند متداولترین این ماشین ها همان تراش معمولی یا تراش مرغک دار است. و انواع مهم دیگرآن، ماشین پشیانی تراش و ماشین تراش عمودی یا کاروسل است که کارهای سوراخکاری را هم انجام می دهد.

قسمت های اصلی ماشین تراش معمولی(مدغک دار) :

چون برای بستن قطعات کار دراین ماشین از یک یا دو مرغک استفاده می شود لذا اسم آن را ماشین تراش مرغک دار گذارده اند ضمناً به آن ماشین تراش با میله کشش و هادی و همچنین ماشین طول تراش هم می گویند.

میله کار یاطاقان شده و بوسیله آن به قطعه کار گردش داده می شود.این میله به طرز بسیار خوبی یاطاقان بندی شده و کاملاً محکم نگه داری می گردد و جنس آن هم از بهترین فولادها است. اغلب اوقات این میله تو خالی است و می توان قطعه کار یا میله ای که باید رویش کار انجام شود از داخل سوراخ آن عبور داد.

بستر یاطاقان های این میله سنگ زده شده اند. یا یاطاقان هایی که معمولاً برای این میله ها مصرف می شوند از نوع یاطاقان های لغزشی و یاطافان های غلطکی می باشند.

پوسته داخل یا طاقان های لغزشی اکثراً از جنس برنز هستند. یا طاقان های غلطکی دارای اصطکاک کمتری می باشند. میله کار بایستی در یاطاقان خود بدون بازی( لقی) کار کند.اگر یاطاقان لقی داشته باشد روی سطح کار تراشیده شده ناهموار و بعلاوه این لقی باعث خواهد شد که قطعات فرم غیر استوانه ای به خود بگیرند.

از لقی یاطاقان می توان در نتیجه میزان کردن تا حدی جلوگیری کرد.یاطاقان ساچمه ای یا صفحه ای فشاری که در موقع تراش در جهت محور گردش تولید می شود به خود می گیرد. سرمیله کار پیچ شده است و انواع وسائل بستن را می توان به روی آن پیچاند، سوراخ مخروطی داخل آن برای جازدن مرغک است. میله کار حرکت خود را از دستگاه حرکت اصلی می گیرد.

دستگاه حامل ساپورت، که حامل رنده تراشی کاری بوده و وسیله تنظیم حرکت بار است. این دستگاه فرم کشوی صلیبی را دارد و شامل کشوی رومیزی و دو کشوی دیگر دم چلچله بنام کشوی عرضی و روئی است. کشوی رویی حامل رنده است این کشوها بایستی در راهنماهای خود بدون لقی حرکت کنند. قسمت های مختلف ساپورت برای بار طولی و عرضی ممکن است با دست و پا بوسیله دو میله هادی و کشش که در جلوی میز ماشین نصب شده اند و حرکتشان را از میله کار می گیرند بطور اتوماتیک به حرکت درآیند.

دستگاه مرغک :

این دستگاه به منظور تکیه گاه قطعات کار بلند مورداستفاده واقع می شود و به اضافه در موقع سوراخ کاری یا برقوزدن ابزار برنده را بوسیله دنباله مخروطی که دارد برآن سوار می نمایند. دستگاه مرغک را می توان روی میزماشین تغییر مکان داد و در هر نقطه دلخواهی محکم کرد. برای حرکت دادن میله داخلی آن از گردش چرخ دستی انتهای مرغک و برای ثابت نگه داشتن از اهرم قسمت جلوئی آن استفاده می شود.



میز ماشین :

که حامل تمام قسمت ها و قطعات ماشین تراش است و روی پایه هایی مستقر شده، دستگاه ساپورت و متعلقات آن و همچنین دستگاه مرغک روی راهنماهای میز حرکت می کنند.این راهنماها اغلب فرم منشوری دارند و ممکن است تخت هم باشند برای تراش کارهایی که قطر بزرگ دارند قسمتی از میز ماشین را طوری ساخته اندکه قابل درآوردن باشد.



جعبه دنده برای حرکت اصلی :

میله کار در موقع تراش قطعات بایستی نسبت به وضع و مشخصات کار،دورهای متفاوت داشته باشند.(دور عبارت از تعداد گردش قطعه کار در هر دقیقه است).برای بدست آوردن دورهای مختلف از دستگاهی به نام جعبه دنده اصلی استفاده می شود که معمولاً جای آن در زیر دستگاه یاطاقان میله کار است.بعضی اوقات ممکن است قسمتی از جعبه دنده اصلی در داخل پایه ماشین جاسازی شده باشد. بوسیله حرکت چرخ تسمه و چرخ دنده می توان تعداد دور را بصورت پله کانی (با واسطه) تغییر داد و مثلاً از105 به 151 و214 دور در هر دقیقه.به اضافه جعبه دنده هایی نیز یافت می شوند که ممکن است بوسیله آن ها تعداد دور را غیر از صورت پله کانی (بلا واسطه) تغییر داد.



ابزارهای تراشکاری :

برای جدا کردن براده از روی کارهای تراشکاری رنده های تراشکاری و قلم های تراشکاری بکار می برند. قدرت انجام کار ابزارها ارتباط با جنس و فرم لبه برنده ابزار دارد.



جنس ابزارها ی تراشکاری :

جنس ابزار باید خواص ذیل را دارا باشد:

سختی، مقاومت، مقاومت سختی در برابر حرارت و مقاومت در برابر سائیدگی.جنس ابزار باید سخت باشد تا لبه برنده آن بتواند در داخل کار نفوذ کند و اگر مقاومت به اندازه کافی نداشته باشد لبه برنده می شکند به اضافه هر ابزار بایستی تا اندازه ای بتواند در مقابل حرارت که در اثر اصطکاک لبه برنده آن با کار تولید می شودمقاومت داشته و سختی خود را حفظ کند و برای آن که خیلی زود در اثر کار سائیدگی پیدا نکرده و کند نشود می بایستی مقاومت مخصوصی در برابر سائیدگی داشته باشد.

برای ابزارهای تراشکاری جنس متفاوت مصرف می شوند که عبارتند از:

فولاد ابزار غیرآلیاژ: فولادی است که5/0 تا 5/1 درصد کربن دارد این فولاد در مقابل حرارتی برابر با 250 درجه سانتی گراد سختی خود را از دست می دهد و از این جهت برای سرعت برشهای زیاد مناسب نیست وروی همین نظر هم این فولاد را در حالات استثنایی فقط برای ساختن رنده های تراشکاری مصرف می کنند.اغلب فولاد ابزار غیر آلیاژ را به نام فولاد کربن و یابطور ساده به عنوان فولاد ابزار(ws) می نامند.

فولاد آلیاژدار: فولادی است که غیر از کربن آلیاژ آن شامل مقداری و لفرام، کرم، وانادیوم، مولیبدن و نظایرآن است.فولادهای آلیاژ دار نیز ممکن است مقدار درصد آلیاژ آن ها کم و زیاد باشد مثلاً فولاد تندبر(ss) مقدار درصد آلیاژش زیاد است و مقاومتش در برابر سائیدگی نیز خیلی زیاد است.این فولاد سختی خود را حتی تا 600 درجه سانتی گرادحفظ می کند. خاصیت مقاومت سختی این فولاد در برابر حرارت بیش از هر چیز مدیون به داشتن و لفرام است و در اثر داشتن همین خاصیت می توان با این ابزار با سرعت برشهای خیلی زیاد کارکرد.چون قیمت فولادتند بر زیاد است اغلب فقط قسمت برنده ابزار و یا صفحه ای از این فولاد را روی بدنه رنده که از جنس فولاد ماشین سازی است نصب کرده و جوش می دهند.

فلزات سخت: قدرت انجام کار ابزار را به حد قابل ملاحظه ای بالا می برند. قسمت اصلی ماده ترکیبی،فلز سخت و لفرام یا مولیبدن است. به اضافه مقداری کبالت و کربن نیز درآن وجود دارد. فلز سخت خیلی گران قیمت است و از این جهت تیغه های نرم شده ای ازآن را روی برنده ای از فولادهای ساختمانی لحیم می نمایند.

قدرت برش رنده های تراشکاری از جنس فولاد سخت حرارت برشی 900 درجه سانتی گرادرا هم به خوبی تحمل می کند و به همین جهت در دورهای خیلی زیادمی توان آن ها را به کار برد وبا داشتن این خواص زمان انجام کار با این فولاد هاکوتاه تر ودر نتیجه سرعت برش خیلی زیادوسطح کار هم کاملاً صاف و تمیز بدست می آید. برای انجام کار روی جنس های مختلف کارهای تراشکاری لازم است که نوع فلز سخت متناسب با آن ها را به کار برد.

رنده الماسه ها: الماسه ها را اغلب به جای لبه برنده ابزار بکار می برند، جنس آن ها خیلی سخت و مقاومتشان در مقابل سائیدگی بی اندازه خوب است. رنده الماسه ها را مخصوصاً برای ظریف کاری قطعات روی ماشین های مخصوص مصرف می نمایند.

مواد برش سرامیکی: که خیلی سخت هستند و به جای قسمت و قطعه برنده در رنده گیرها بسته می شوند



فرم لبه برنده ابزار :

در قلم های تراشکاری دو قسمت که یکی بدنه و دیگری سر برنده ابزار باشد تشخیص داده می شود قسمت بدنه برای بستن است و سربرنده برای جداکردن براده ودارای لبه برنده لازم می باشد.

فرم اصلی کلیه ابزارهای براده برداری شبیه به گوه است.لبه برنده عبارت از خط تقاطع دو سطح گوه است لیکن قاعدتاً لبه سطوح محدود شده گوه را هم به عنوان لبه برنده حساب می کنند.



سطوح قطعه کار :

یکی سطح برش روی قطعه کار است و عبارت از سطحی که مستقیماً زیر لبه برنده ابزار قرار می گیرد و دیگری سطح کار شده وآن عبارت از سطحی کلی است که در اثر حالت برش روی کار ایجاد شده است.



سطوح،زاویه و لبه برنده در سر برنده ابزار :

یکی سطح براده است و همان سطحی از لبه برنده ابزار است که براده روی آن حرکت دارد. دیگری سطح آزاد است که در نقطه مقابل سطح برش سر برنده ابزار قرار دارد. به اضافه زاویه آزاد α که بین سطح برش و سطح آزاد است و زاویه گوه که بین سطح آزاد و سطح براده قرار گرفته و بالاخره زاویه براده γ که بین خط مرکز روی سطح برش و سطح براده واقع شده.زوایای آزاد وگوه وبراده جمعاً تشکیل یک زاویه 90 درجه می‌دهند.

لبه بدنه اصلی عبارت از لبه برنده‌ای است که در نقطه مقابل جهت بار قرار دارد و لبه برنده فرعی عبارت از لبه برنده‌ای است که متصل به لبه برنده اصلی می‌باشد.



مقدار یا بزرگی زاویه لبه برنده :

ارتباط با جنس کاری دارد که باید از روی آن براده‌برداری شود و برای جلوگیری از شکستن لبه برنده بایستی برای جنس سخت‌تر زاویه گوه بزرگتری نسبت به جنس نرم‌تر اختیار کرد.

مقدار زاویه آزاد را فقط باید آن حد بزرگ گرفت که سطح آزاد رنده با کار اصطکاکی نداشته باشد. از طرفی هرچه زاویه براده بزرگتر باشد جدا شدن براده از کار سهل‌تر صورت می‌گیرد اما با وجود این نباید فراموش کرد که بزرگ کردن این زاویه طبق دلخواه نمی‌تواند باشد زیرا بزرگ شدن آن ارتباط مستقیم با کوچک شدن زاویه گوه دارد.



زاویه تنظیم :

عبارت از زاویه‌است که بین لبه برنده اصلی و سطح کار قرار دارد و چنانچه مقدار این زاویه بزرگ باشد عرض براده کم خواهد شد و فشار برش روی طول کوتاهی از لبه برنده که کار می‌کند تقسیم می‌شود. بدیهی است که در چنین حالتی لبه برنده تحت فشار بسیار زیادی واقع شده و در نتیجه دوام کمتری خواهد داشت و اگر زاویه تنظیم کوچکتر باشد با یکنواخت ماندن عمق براده عرض آن بیشتر شده و ثمره آن این است که دوام لبه برنده نیز بیشتر می‌شود مقدار زاویه تنظیم در حالت طبیعی 45 درجه است.

اگر مقدار زاویه تنظیم از حالت طبیعی کمتر انتخاب شود یک فشار برگشت یا مخالف ® بزرگی تولید می‌شود که در نتیجه آن کارهای نازک و بلند تراشکاری خم می‌شوند مقدار این فشار برگشت یا مخالف در حالیکه زاویه تنظیم بزرگتر از حد لازم باشد کوچکتر بوده و خطر خم شدن قطعات کار نیز کمتر خواهد بود.



زاویه تیزی :

محصور به لبه برنده اصلی و فرعی است و مقدارش

90 درجه است.رنده تراشکاری که زاویه‌ تیزی کمتری داشته باشد خیلی زود کند می‌شود.



زاویه تمایل :

وضع قرار گرفتن لبه برنده اصلی را نسبت به افق تعیین می‌کند. لبه برنده ممکن است افقی بالاتر از افق و یا زیر افق قرار گیرد. برای کارهای روتراشی تجربه این طور نشان داده است که تمایل لبه برنده به زیر افق بهتر است زیرا در این حال براده بهتر جدا می‌شود. زاویه تمایل برای رنده‌های تراشکاری از 3 تا 5 درجه است.



انواع رنده‌ها یا قلم‌های تراشکاری :

انجام هر کار تراشکاری مستلزم رنده مناسبی برای آن کار است. مثلاً برای روتراشی، پرداختکاری، سوراخکاری، پیشانی‌تراشی، پیچ تراشی و امثال آن‌ها باید قلم‌های فرم دار مناسبی انتخاب کرد.



قلم‌های روتراشی :

مطلب مهم در کارهای روتراشی این است که در زمان کوتاهی مقدار زیادی براده از روی کار جدا شودازاین رو بایستی اصولاً رنده‌های تراشکاری رنده‌های جاندار و قوی باشند. اینگونه رنده‌ها ممکن است فرم صاف و یا فرم خمیده داشته باشند.

معمولاً بر حسب وضع لبه برنده اصلی، رنده‌ها به دو دسته چپ و راست تقسیم می‌شوند و برای تشخیص چپ و راست رنده چنین عمل می‌شود:

رنده را بطوریکه سر برنده آن بطرف مشخص و به سمت بالا باشد راست نگه می‌دارند چنانچه لبه برنده اصلی آن در سمت راست قرار گیرد آن را رنده راست و اگر برعکس لبه برنده‌اش در سمت چپ واقع شود رنده چپ یا به اصطلاح چپ تراش است.



قلم‌های پرداخت‌کاری :

با عمل پرداختکاری بایستی در کار سطح خارجی صافی تولید شود و برای این منظور اغلب رنده پرداخت سرصافی که لبه برنده آن کمی گرد شده باشد به کار می‌برند گاهی نیز از رنده پرداخت سر پهن استفاده می‌شود. لبه برنده رنده‌های پرداخت‌کاری بایستی پس از سنگ زدن با کمال دقت بوسیله سنگ دستی آماده شوند زیرا در غیر اینصورت سطح خارجی کار تراشیده شده صاف نخواهد بود.



قلم‌های بغل‌تراش :

برای پیشانی تراشی و همچنین برای تراش گوشه‌های تیز به کار برده می‌شوند. لبه برنده فرعی این رنده‌ها برای جدا کردن براده مناسب نیست و به این جهت در موقع تراش با این رنده‌ها باید حرکت آن‌ها از داخل کار به سمت خارج آن باشد.



قلم‌های تراشکاری فرم دار :

برای انجام انواع مختلف کارهای تراشکاری رنده‌های متفاوتی که لبه برنده آن‌ها فرم متناسبی با نوع آن کار داشته باشد وجود دارند.



قلم‌گیر :

قلم‌گیرها برای نگاه‌داری رنده‌های کوچک و یا تیغچه‌ها مورد استفاده قرار می‌گیرند. رنده‌گیرها از فولاد ساختمانی ارزان ساخته می‌شوند و با به کار بردن آن‌ها از مصرف بیهوده فولاد ابزار گران قیمت جلوگیری می‌شود.



چگونگی مراقبت از قلم‌های تراشکاری :

رنده‌های تراشکاری را باید اصولاً به طوری مواظبت نمود که کوچکترین صدمه‌ای به لبه برنده آن‌ها وارد نشود زیرا در هر نوبت که آن‌ها را تیز کنند علاوه بر به هدر رفتن مقداری از فلز قیمتی مقداری هم از وقت پرارزش بیهوده تلف می‌شود. بدیهی است که لبه‌های برنده پس از مدت زیادی کار قابلیت برش خود را از دست داده و کند می‌شوند و کار با چنین رنده‌های کندی موجب اصطکاک و تولید حرارت بیشتری شده و نتیجتاً سطح خارجی کار هم ناصاف در می‌آید در موقعیکه رنده را از نو تیز می‌کنند لازم نیست که تمام لبه برنده صدمه دیده آن را از بین ببرند بلکه انجام این عمل در چند مرحله بطوریکه پس از هر مرحله مقدرای با آن کار شود به صرفه نزدیکتر است.

برای سنگ زدن رنده قاعدتاً بایستی به ترتیب اول با سنگ خشن زبر و بعد با سنگ نرم رنده را تیز کنند.بهتر است که برای انجام این منظور از سنگ بشقابی استفاده شود. موقعیکه رنده را با سنگ نرم آماده می‌کنند باید توجه داشته باشند که زوایای لازمی که با سنگ زبر به آن داده شده از بین نرود.

در مورد تیز کردن ابزارهایی از فلزات سخت ابتدا بدنه آن را بوسیله سنگی از جنس الکتروگروند تیز کرده و بعد برای تیز کردن تیغچه آن که از فلز سخت است از سنگ دیگری که جنسش کاربید است استفاده می‌نمایند.



برای تیز کردن قلم نکات ذیل باید مراعات شود :

1- سنگ باید در خلاف لبه رنده حرکت داشته باشد.

2- فشار برنده باید متناسب باشد.

3- در مورد سنگهایی که بوسیله مایعی باید خنک شوند لازم است مایع خنک کننده به حد کافی در جریان باشد.

4- از توخالی کردن سطح آزاد رنده باید امتناع کرد.

5- زاویه برنده رنده را بایستی با شابلون مخصوص آزمایش کرد.

6- سنگهایی که چرب شده و یا از حالت دایره‌ای خارج شده باشند ابتدا بوسیله دستگاه مخصوص صاف و آماده گردند.

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[baybak 4434]

البته یه چیزه کلی بگم در تراش کاری جنس قطعه کار برای اندازه کزدن و صافی سطح مهمه..مثلا سمانته ها باید با سرعت زیاد و پیشروی زیاد ماشینکاری شوند یا اس پی کا ها هم همینطور ولی خنک کاریشون مهمه چون به حالت اتوماتیک سخت میشن وو......

[soheiiil 24251]







با سلام

از آنجایی که ما خیلی مفلوکیم و مهندسان ما خودشون نمیدونن چی دارن درست میکنن

و از آنجایی که هیچ قصوری متوجه ما و امثال ما نیست چرا که اینگونه بار اومدیم لذا از محضر اساتید گرانقدر چند تا سوال دارم

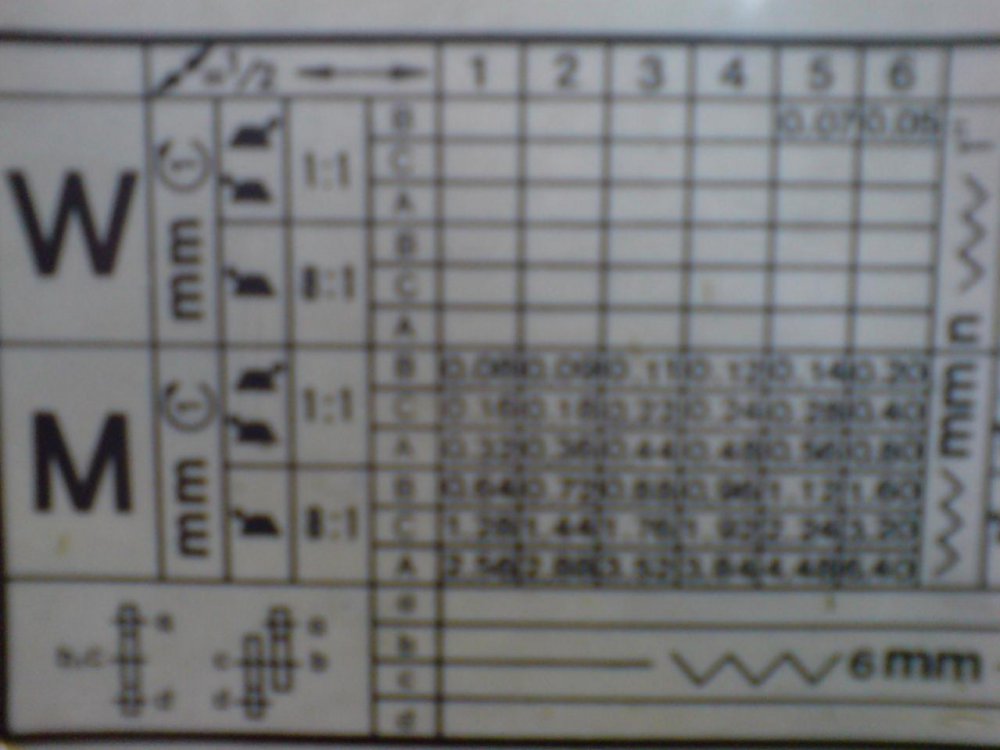

همانطور که از شکل مشخصه سه تا کادر کشیدم از راست به چپ:(این شکل راهنمای ماشین تراش ساخت ماشین سازی تبریز میباشد)

1-این شکل یعنی چه / و منظور از ماکزیمم 250 دور بر دقیقه یعنی چه؟:اینو از مهندسان کارخانه مزبور پرسیدم ندونستن:دی یا شایدم میدونن و نمیگن!!

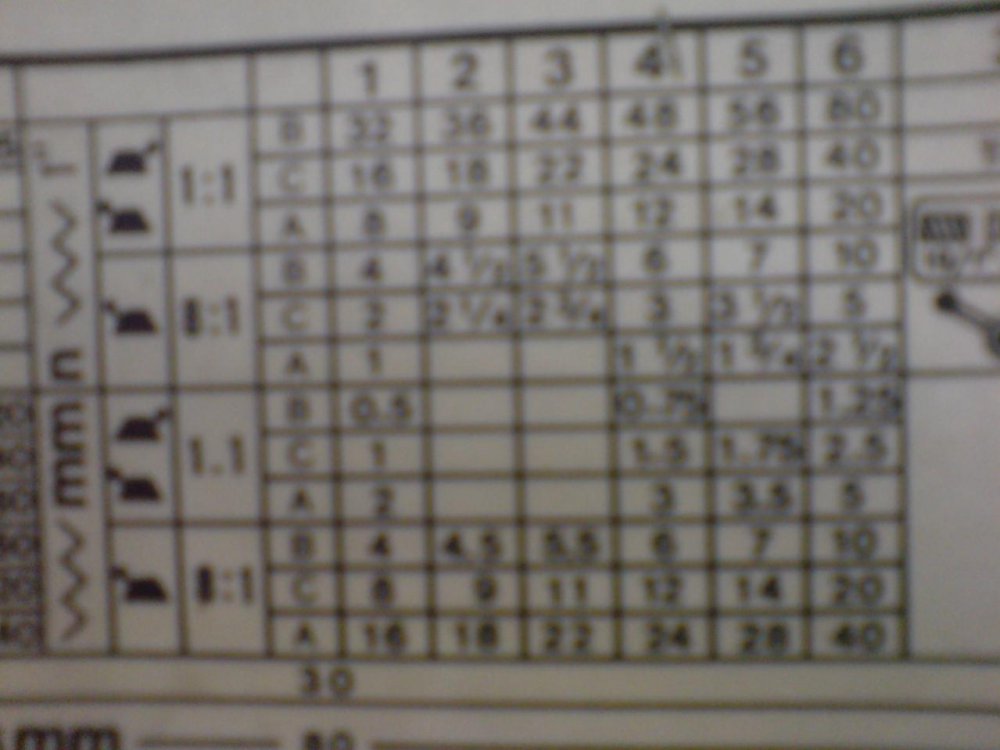

2-شکل وسطی: در عملیات رو تراشی در سیستم ویت ورث چرا اکثر خانه های پیشروی خالی هست؟

3-در شکل بالا کادر سمت چپ منظور از دو علامت داخل کادر چیست؟



اگه عکس نامطلوبه چند تا عکس دیگه رو براتون تو پست بعدی میگذارم



پیشاپیش ممنونم از شما

[soheiiil 24251]

...............

[S.F 24932]

1-این شکل یعنی چه / و منظور از ماکزیمم 250 دور بر دقیقه یعنی چه؟:اینو از مهندسان کارخانه مزبور پرسیدم ندونستن:دی یا شایدم میدونن و نمیگن!!



نه سهیل جان . چیز خاصی نیست که ندونن . همون احتمال دوم محتمل تره .

به هر حال .

این علامت معرفی می کنه که هنگامی که سیستم سه نظام را فک وارو می کنید حد اکثر دور باید 250 باشد .





[pianist 31129]

آره سجاد راس میگه

اینا معمولا میدونن ولی خودشونو به گیجی میزنن!!



ولی انصافا بعضیاشونم نمیدونن

[soheiiil 24251]

ای بابا کسی نیست به تراشکاری مسلط باشه؟

تو پیچ زنی که یه حالت پیشفرض 19 دندانه در یک اینچ هست آیا میشه ترتیبی داد که 18دندانه در اینچ زده بشه؟

[S.F 24932]

ای بابا کسی نیست به تراشکاری مسلط باشه؟

سهیل جان شرمنده که دیر شد و یا اطلاعات من ناقص و کم ه .





تو پیچ زنی که یه حالت پیشفرض 19 دندانه در یک اینچ هست آیا میشه ترتیبی داد که 18دندانه در اینچ زده بشه؟

برای پیچ بری در گام هایی که در دستگاه تعریف نشدن باید از چرخ دندهای تعویض استفاده کنیم .

2-شکل وسطی: در عملیات رو تراشی در سیستم ویت ورث چرا اکثر خانه های پیشروی

خالی هست؟

راستش از وقتی که من اموزش تراشکاری دیدم حدود 6 سال می گذره و همون طور که می دونی این سوالات مواردی نیست که توی کتاب ها مطرح بشه .

اما باید بگم که توی صنعت همین طور که می دونی انواع مختلفی ماشین ابزار (از لحاظ شرکت سازنده ) وجود داره . که باعث شده تفاوتهایی وجود داشته باشه .

در این سیستم سرعت پیشروی تعریف نشده و برای همین هست که عددی درج نشده

-در شکل بالا کادر سمت چپ منظور از دو علامت داخل کادر چیست؟

پیشروی در حالت کلی برای پیشروی طولی تعریف شده و پیشروی عرضی رو باید با احتساب 1/2 در نظر بگیریم .





امیدوارم که جواب هام صحیح باشه .

همون طور که گفتم خیلی زمان می گذره و الانهم حدود 4 سال دیگه با تراش تبریز کار نکردم .

[tower2010 696]



قطعات تراشکاری دارای مقاطع دایره ای شکل از قبیل میله های ساده و غیر ساده، میله های پیچ شده، پولکها، بوشها و نظائر اینها می باشد که قطعات اصلی ماشین ها و دستگاهها و اسبابهای فنی را تشکیل می دهند. هم چنین عده زیادی از ابزارها مانند تیغه فرز، مته ها، برقوها، و قلاویزها هم دارای مقاطع گرد هستند. بنابر موارد استعمال خاصی که قطعات تراشکاری باید داشته باشند آن ها را از مواد مختلف مثلاً از فولاد، چدن، برنز، برنج، مس، فلزات سبک، چوب و یا مواد مصنوعی و نظائر آن ها می سازند.وضع سطح خارجی قطعات تراشکاری می تواند متفاوت باشد.

برای بدست آوردن فرم استوانه ایی، قطعه کار را توسط ماشین تراش به دور محور خودش( محور گردش) حرکت می دهند.در موقع گردش قطعه کار با ابزار برنده ای که مقابل آن بسته شده و برای جدا کردن براده از روی آن است برخود می کند. این طریقه عمل براده گیری را« چرخ یا تراش کاری » می گویند و انجام کار مستلزم چند حرکت متفاوت است.

فرم های مختلف قطعات تراشکاری را از طریق انجام یک سری کارهای متفاوت بدست می آورند و بنا برآن که قطعات از خارج یا داخل تراشیده شوند. بطور مختصر به این صورت مشخص می کنند:

ت خ( تراش خارج) یا ت د( تراش داخل).

قطعات استوانه شکل از طریق طول تراشی(سطوح صاف)،از طریق عرض تراشی، قطعات مخروطی از طریق مخروط تراشی و بالاخره قطعات فرم دار از طریق فرم تراشی و پیچها از طریق پیچ تراشی ساخته می شوند.

برای آن که کلید مسائل تراشکاری حل شده و بتوان انواع مختلف کارها را چرخکاری نمود ماشین های تراش را به انواع مختلف ساخته اند متداولترین این ماشین ها همان تراش معمولی یا تراش مرغک دار است. و انواع مهم دیگرآن، ماشین پشیانی تراش و ماشین تراش عمودی یا کاروسل است که کارهای سوراخکاری را هم انجام می دهد.

قسمت های اصلی ماشین تراش معمولی(مدغک دار) :

چون برای بستن قطعات کار دراین ماشین از یک یا دو مرغک استفاده می شود لذا اسم آن را ماشین تراش مرغک دار گذارده اند ضمناً به آن ماشین تراش با میله کشش و هادی و هم چنین ماشین طول تراش هم می گویند.

میله کار یاطاقان شده و بوسیله آن به قطعه کار گردش داده می شود.این میله به طرز بسیار خوبی یاطاقان بندی شده و کاملاً محکم نگه داری می گردد و جنس آن هم از بهترین فولادها است. اغلب اوقات این میله تو خالی است و می توان قطعه کار یا میله ای که باید رویش کار انجام شود از داخل سوراخ آن عبور داد.

بستر یاطاقان های این میله سنگ زده شده اند. یا یاطاقان هایی که معمولاً برای این میله ها مصرف می شوند از نوع یاطاقان های لغزشی و یاطافان های غلطکی می باشند.

پوسته داخل یا طاقان های لغزشی اکثراً از جنس برنز هستند. یا طاقان های غلطکی دارای اصطکاک کمتری می باشند. میله کار بایستی در یاطاقان خود بدون بازی( لقی) کار کند.اگر یاطاقان لقی داشته باشد روی سطح کار تراشیده شده ناهموار و بعلاوه این لقی باعث خواهد شد که قطعات فرم غیر استوانه ای به خود بگیرند.

از لقی یاطاقان می توان در نتیجه میزان کردن تا حدی جلوگیری کرد.یاطاقان ساچمه ای یا صفحه ای فشاری که در موقع تراش در جهت محور گردش تولید می شود به خود می گیرد. سرمیله کار پیچ شده است و انواع وسائل بستن را می توان به روی آن پیچاند، سوراخ مخروطی داخل آن برای جازدن مرغک است. میله کار حرکت خود را از دستگاه حرکت اصلی می گیرد.

دستگاه حامل ساپورت، که حامل رنده تراشی کاری بوده و وسیله تنظیم حرکت بار است. این دستگاه فرم کشوی صلیبی را دارد و شامل کشوی رومیزی و دو کشوی دیگر دم چلچله بنام کشوی عرضی و روئی است. کشوی رویی حامل رنده است این کشوها بایستی در راهنماهای خود بدون لقی حرکت کنند. قسمت های مختلف ساپورت برای بار طولی و عرضی ممکن است با دست و پا بوسیله دو میله هادی و کشش که در جلوی میز ماشین نصب شده اند و حرکتشان را از میله کار می گیرند بطور اتوماتیک به حرکت درآیند.

دستگاه مرغک :

این دستگاه به منظور تکیه گاه قطعات کار بلند مورداستفاده واقع می شود و به اضافه در موقع سوراخ کاری یا برقوزدن ابزار برنده را بوسیله دنباله مخروطی که دارد برآن سوار می نمایند. دستگاه مرغک را می توان روی میزماشین تغییر مکان داد و در هر نقطه دلخواهی محکم کرد. برای حرکت دادن میله داخلی آن از گردش چرخ دستی انتهای مرغک و برای ثابت نگه داشتن از اهرم قسمت جلوئی آن استفاده می شود.

میز ماشین :

که حامل تمام قسمت ها و قطعات ماشین تراش است و روی پایه هایی مستقر شده، دستگاه ساپورت و متعلقات آن و هم چنین دستگاه مرغک روی راهنماهای میز حرکت می کنند.این راهنماها اغلب فرم منشوری دارند و ممکن است تخت هم باشند برای تراش کارهایی که قطر بزرگ دارند قسمتی از میز ماشین را طوری ساخته اندکه قابل درآوردن باشد.

جعبه دنده برای حرکت اصلی :

میله کار در موقع تراش قطعات بایستی نسبت به وضع و مشخصات کار،دورهای متفاوت داشته باشند.(دور عبارت از تعداد گردش قطعه کار در هر دقیقه است).برای بدست آوردن دورهای مختلف از دستگاهی به نام جعبه دنده اصلی استفاده می شود که معمولاً جای آن در زیر دستگاه یاطاقان میله کار است.بعضی اوقات ممکن است قسمتی از جعبه دنده اصلی در داخل پایه ماشین جاسازی شده باشد. بوسیله حرکت چرخ تسمه و چرخ دنده می توان تعداد دور را بصورت پله کانی (با واسطه) تغییر داد و مثلاً از105 به 151 و214 دور در هر دقیقه.به اضافه جعبه دنده هایی نیز یافت می شوند که ممکن است بوسیله آن ها تعداد دور را غیر از صورت پله کانی (بلا واسطه) تغییر داد.

ابزارهای تراشکاری :

برای جدا کردن براده از روی کارهای تراشکاری رنده های تراشکاری و قلم های تراشکاری بکار می برند. قدرت انجام کار ابزارها ارتباط با جنس و فرم لبه برنده ابزار دارد.

جنس ابزارها ی تراشکاری :

جنس ابزار باید خواص ذیل را دارا باشد:

سختی، مقاومت، مقاومت سختی در برابر حرارت و مقاومت در برابر سائیدگی.جنس ابزار باید سخت باشد تا لبه برنده آن بتواند در داخل کار نفوذ کند و اگر مقاومت به اندازه کافی نداشته باشد لبه برنده می شکند به اضافه هر ابزار بایستی تا اندازه ای بتواند در مقابل حرارت که در اثر اصطکاک لبه برنده آن با کار تولید می شودمقاومت داشته و سختی خود را حفظ کند و برای آن که خیلی زود در اثر کار سائیدگی پیدا نکرده و کند نشود می بایستی مقاومت مخصوصی در برابر سائیدگی داشته باشد.

برای ابزارهای تراشکاری جنس متفاوت مصرف می شوند که عبارتند از:

فولاد ابزار غیرآلیاژ: فولادی است که5/0 تا 5/1 درصد کربن دارد این فولاد در مقابل حرارتی برابر با 250 درجه سانتی گراد سختی خود را از دست می دهد و از این جهت برای سرعت برشهای زیاد مناسب نیست وروی همین نظر هم این فولاد را در حالات استثنایی فقط برای ساختن رنده های تراشکاری مصرف می کنند.اغلب فولاد ابزار غیر آلیاژ را به نام فولاد کربن و یابطور ساده به عنوان فولاد ابزار(ws) می نامند.

فولاد آلیاژدار: فولادی است که غیر از کربن آلیاژ آن شامل مقداری و لفرام، کرم، وانادیوم، مولیبدن و نظایرآن است.فولادهای آلیاژ دار نیز ممکن است مقدار درصد آلیاژ آن ها کم و زیاد باشد مثلاً فولاد تندبر(ss) مقدار درصد آلیاژش زیاد است و مقاومتش در برابر سائیدگی نیز خیلی زیاد است.این فولاد سختی خود را حتی تا 600 درجه سانتی گرادحفظ می کند. خاصیت مقاومت سختی این فولاد در برابر حرارت بیش از هر چیز مدیون به داشتن و لفرام است و در اثر داشتن همین خاصیت می توان با این ابزار با سرعت برشهای خیلی زیاد کارکرد.چون قیمت فولادتند بر زیاد است اغلب فقط قسمت برنده ابزار و یا صفحه ای از این فولاد را روی بدنه رنده که از جنس فولاد ماشین سازی است نصب کرده و جوش می دهند.

فلزات سخت: قدرت انجام کار ابزار را به حد قابل ملاحظه ای بالا می برند. قسمت اصلی ماده ترکیبی،فلز سخت و لفرام یا مولیبدن است. به اضافه مقداری کبالت و کربن نیز درآن وجود دارد. فلز سخت خیلی گران قیمت است و از این جهت تیغه های نرم شده ای ازآن را روی برنده ای از فولادهای ساختمانی لحیم می نمایند.

قدرت برش رنده های تراشکاری از جنس فولاد سخت حرارت برشی 900 درجه سانتی گرادرا هم به خوبی تحمل می کند و به همین جهت در دورهای خیلی زیادمی توان آن ها را به کار برد وبا داشتن این خواص زمان انجام کار با این فولاد هاکوتاه تر ودر نتیجه سرعت برش خیلی زیادوسطح کار هم کاملاً صاف و تمیز بدست می آید. برای انجام کار روی جنس های مختلف کارهای تراشکاری لازم است که نوع فلز سخت متناسب با آن ها را به کار برد.

رنده الماسه ها: الماسه ها را اغلب به جای لبه برنده ابزار بکار می برند، جنس آن ها خیلی سخت و مقاومت شان در مقابل سائیدگی بی اندازه خوب است. رنده الماسه ها را مخصوصاً برای ظریف کاری قطعات روی ماشین های مخصوص مصرف می نمایند.

مواد برش سرامیکی: که خیلی سخت هستند و به جای قسمت و قطعه برنده در رنده گیرها بسته می شوند

فرم لبه برنده ابزار :

در قلم های تراشکاری دو قسمت که یکی بدنه و دیگری سر برنده ابزار باشد تشخیص داده می شود قسمت بدنه برای بستن است و سربرنده برای جداکردن براده ودارای لبه برنده لازم می باشد.

فرم اصلی کلیه ابزارهای براده برداری شبیه به گوه است.لبه برنده عبارت از خط تقاطع دو سطح گوه است لیکن قاعدتاً لبه سطوح محدود شده گوه را هم به عنوان لبه برنده حساب می کنند.

سطوح قطعه کار :

یکی سطح برش روی قطعه کار است و عبارت از سطحی که مستقیماً زیر لبه برنده ابزار قرار می گیرد و دیگری سطح کار شده وآن عبارت از سطحی کلی است که در اثر حالت برش روی کار ایجاد شده است.

سطوح،زاویه و لبه برنده در سر برنده ابزار :

یکی سطح براده است و همان سطحی از لبه برنده ابزار است که براده روی آن حرکت دارد. دیگری سطح آزاد است که در نقطه مقابل سطح برش سر برنده ابزار قرار دارد. به اضافه زاویه آزاد α که بین سطح برش و سطح آزاد است و زاویه گوه که بین سطح آزاد و سطح براده قرار گرفته و بالاخره زاویه براده γ که بین خط مرکز روی سطح برش و سطح براده واقع شده.زوایای آزاد وگوه وبراده جمعاً تشکیل یک زاویه 90 درجه می‌دهند.

لبه بدنه اصلی عبارت از لبه برنده‌ای است که در نقطه مقابل جهت بار قرار دارد و لبه برنده فرعی عبارت از لبه برنده‌ای است که متصل به لبه برنده اصلی می‌باشد.

مقدار یا بزرگی زاویه لبه برنده :

ارتباط با جنس کاری دارد که باید از روی آن براده‌برداری شود و برای جلوگیری از شکستن لبه برنده بایستی برای جنس سخت‌تر زاویه گوه بزرگتری نسبت به جنس نرم‌تر اختیار کرد.

مقدار زاویه آزاد را فقط باید آن حد بزرگ گرفت که سطح آزاد رنده با کار اصطکاکی نداشته باشد. از طرفی هرچه زاویه براده بزرگتر باشد جدا شدن براده از کار سهل‌تر صورت می‌گیرد اما با وجود این نباید فراموش کرد که بزرگ کردن این زاویه طبق دلخواه نمی‌تواند باشد زیرا بزرگ شدن آن ارتباط مستقیم با کوچک شدن زاویه گوه دارد.

زاویه تنظیم :

عبارت از زاویه‌است که بین لبه برنده اصلی و سطح کار قرار دارد و چنان چه مقدار این زاویه بزرگ باشد عرض براده کم خواهد شد و فشار برش روی طول کوتاهی از لبه برنده که کار می‌کند تقسیم می‌شود. بدیهی است که در چنین حالتی لبه برنده تحت فشار بسیار زیادی واقع شده و در نتیجه دوام کمتری خواهد داشت و اگر زاویه تنظیم کوچکتر باشد با یکنواخت ماندن عمق براده عرض آن بیشتر شده و ثمره آن این است که دوام لبه برنده نیز بیشتر می‌شود مقدار زاویه تنظیم در حالت طبیعی 45 درجه است.

اگر مقدار زاویه تنظیم از حالت طبیعی کمتر انتخاب شود یک فشار برگشت یا مخالف ® بزرگی تولید می‌شود که در نتیجه آن کارهای نازک و بلند تراشکاری خم می‌شوند مقدار این فشار برگشت یا مخالف در حالی که زاویه تنظیم بزرگتر از حد لازم باشد کوچکتر بوده و خطر خم شدن قطعات کار نیز کمتر خواهد بود.

زاویه تیزی :

محصور به لبه برنده اصلی و فرعی است و مقدارش

90 درجه است.رنده تراشکاری که زاویه‌ تیزی کمتری داشته باشد خیلی زود کند می‌شود.

زاویه تمایل :

وضع قرار گرفتن لبه برنده اصلی را نسبت به افق تعیین می‌کند. لبه برنده ممکن است افقی بالاتر از افق و یا زیر افق قرار گیرد. برای کارهای روتراشی تجربه این طور نشان داده است که تمایل لبه برنده به زیر افق بهتر است زیرا در این حال براده بهتر جدا می‌شود. زاویه تمایل برای رنده‌های تراشکاری از 3 تا 5 درجه است.

انواع رنده‌ها یا قلم‌های تراشکاری :

انجام هر کار تراشکاری مستلزم رنده مناسبی برای آن کار است. مثلاً برای روتراشی، پرداختکاری، سوراخکاری، پیشانی‌تراشی، پیچ تراشی و امثال آن‌ها باید قلم‌های فرم دار مناسبی انتخاب کرد.

قلم‌های روتراشی :

مطلب مهم در کارهای روتراشی این است که در زمان کوتاهی مقدار زیادی براده از روی کار جدا شودازاین رو بایستی اصولاً رنده‌های تراشکاری رنده‌های جاندار و قوی باشند. این گونه رنده‌ها ممکن است فرم صاف و یا فرم خمیده داشته باشند.

معمولاً بر حسب وضع لبه برنده اصلی، رنده‌ها به دو دسته چپ و راست تقسیم می‌شوند و برای تشخیص چپ و راست رنده چنین عمل می‌شود:

رنده را بطوری که سر برنده آن بطرف مشخص و به سمت بالا باشد راست نگه می‌دارند چنان چه لبه برنده اصلی آن در سمت راست قرار گیرد آن را رنده راست و اگر برعکس لبه برنده‌اش در سمت چپ واقع شود رنده چپ یا به اصطلاح چپ تراش است.

قلم‌های پرداخت‌کاری :

با عمل پرداختکاری بایستی در کار سطح خارجی صافی تولید شود و برای این منظور اغلب رنده پرداخت سرصافی که لبه برنده آن کمی گرد شده باشد به کار می‌برند گاهی نیز از رنده پرداخت سر پهن استفاده می‌شود. لبه برنده رنده‌های پرداخت‌کاری بایستی پس از سنگ زدن با کمال دقت بوسیله سنگ دستی آماده شوند زیرا در غیر این صورت سطح خارجی کار تراشیده شده صاف نخواهد بود.

قلم‌های بغل‌تراش :

برای پیشانی تراشی و هم چنین برای تراش گوشه‌های تیز به کار برده می‌شوند. لبه برنده فرعی این رنده‌ها برای جدا کردن براده مناسب نیست و به این جهت در موقع تراش با این رنده‌ها باید حرکت آن‌ها از داخل کار به سمت خارج آن باشد.

قلم‌های تراشکاری فرم دار :

برای انجام انواع مختلف کارهای تراشکاری رنده‌های متفاوتی که لبه برنده آن‌ها فرم متناسبی با نوع آن کار داشته باشد وجود دارند.

قلم‌گیر :

قلم‌گیرها برای نگاه‌داری رنده‌های کوچک و یا تیغچه‌ها مورد استفاده قرار می‌گیرند. رنده‌گیرها از فولاد ساختمانی ارزان ساخته می‌شوند و با به کار بردن آن‌ها از مصرف بیهوده فولاد ابزار گران قیمت جلوگیری می‌شود.

چگونگی مراقبت از قلم‌های تراشکاری :

رنده‌های تراشکاری را باید اصولاً به طوری مواظبت نمود که کوچکترین صدمه‌ای به لبه برنده آن‌ها وارد نشود زیرا در هر نوبت که آن‌ها را تیز کنند علاوه بر به هدر رفتن مقداری از فلز قیمتی مقداری هم از وقت پرارزش بیهوده تلف می‌شود. بدیهی است که لبه‌های برنده پس از مدت زیادی کار قابلیت برش خود را از دست داده و کند می‌شوند و کار با چنین رنده‌های کندی موجب اصطکاک و تولید حرارت بیشتری شده و نتیجتاً سطح خارجی کار هم ناصاف در می‌آید در موقعیکه رنده را از نو تیز می‌کنند لازم نیست که تمام لبه برنده صدمه دیده آن را از بین ببرند بلکه انجام این عمل در چند مرحله بطوری که پس از هر مرحله مقدرای با آن کار شود به صرفه نزدیکتر است.

برای سنگ زدن رنده قاعدتاً بایستی به ترتیب اول با سنگ خشن زبر و بعد با سنگ نرم رنده را تیز کنند.بهتر است که برای انجام این منظور از سنگ بشقابی استفاده شود. موقعی که رنده را با سنگ نرم آماده می‌کنند باید توجه داشته باشند که زوایای لازمی که با سنگ زبر به آن داده شده از بین نرود.

در مورد تیز کردن ابزارهایی از فلزات سخت ابتدا بدنه آن را بوسیله سنگی از جنس الکتروگروند تیز کرده و بعد برای تیز کردن تیغچه آن که از فلز سخت است از سنگ دیگری که جنسش کاربید است استفاده می‌نمایند.

برای تیز کردن قلم نکات ذیل باید مراعات شود :

1- سنگ باید در خلاف لبه رنده حرکت داشته باشد.

2- فشار برنده باید متناسب باشد.

3- در مورد سنگهایی که بوسیله مایعی باید خنک شوند لازم است مایع خنک کننده به حد کافی در جریان باشد.

4- از توخالی کردن سطح آزاد رنده باید امتناع کرد.

5- زاویه برنده رنده را بایستی با شابلون مخصوص آزمایش کرد.

6- سنگهایی که چرب شده و یا از حالت دایره‌ای خارج شده باشند ابتدا بوسیله دستگاه مخصوص صاف و آماده گردند.

[soheiiil 24251]

خب دوستان بگن ببینم با تراش معمولی چجور میشه خانکشی کرد؟

[somayeh mech 2005]

سلام.تو پيچ زني نيروهايي كه به محور هادي(پيچ انتقال قدرت) وارد ميشه فرمولش چيه؟براي پروژه ي طراحيم لازمه.نيروهاي براده برداري و از كتاب جداول پيدا كردم ولي بچه هاي ساخت گفتن تو پيچ زني نيرويي كه وارد ميشه بيشتره.ميشه تا 4 شنبه جواب بدين؟؟؟؟؟؟؟؟

[al_laf1 454]

سلام.

من کمی اطلاعات درباره اثر حرارت رو فرایند براده برداری میخوام ...

حرارت که میره بالا ، تنش تسلیم میاد پایین ... و نیروهای وارد بر لبه برنده کم میشه ... (اینم میخوام بدونم که تنش نهاییه که مهمه تو براده برداری یا تنش تسلیم ؟)

از طرفی نیروی اصطکاکی بینِ لبه برنده و فلز هم کم میشه ! که البته فکر میکنم که اینطور میشه !!! که اگه اینطور بشه ، حرارت ناشی از اصطکاک هم کم میشه ...

میخوام ببینم گرم کردن قطعه ، مثلاً در حد 200 ~ 300 درجه ، چه تاثیراتی رو نیروی وارد بر لبه و حرارت فرایند داره ...

تو نرم افزار ، یه Shear friction factor داریم که باید تعریف کنیم ، اول اینکه این دقیقاً چیه ... و نموداری ، جدولی ، چیزی هست که با تغییرات دما ، برای مواد مختلف ، تغییرات این ضریب رو نشون بده ؟

[karimi55 10]

[‌dlbox][/‌dlbox] سلام آیا کسی می دونه با کاراسل رزوه تراشی هم میشه کرد؟[MENTION][/MENTION]

[ansarweb 17]

سلام دوستان

یه راهنمای کامل در مورد انتخاب ابزار تراشکاری میخوام

مثلا st ها رو با الماسی یا استیل 316 رو با چه ازار و سرعتی باید تراش داد

یه جدول کامل

[soheiiil 24251]

چرا برای کنترل اکسنتری یک میل لنگ با ساعت اندازه گیری 4 برابر خارج از محوریت رو در نظر میگیرن؟

[betoven123 10]

سلام دوستان

ماشین کاری فلز منیزیم زاویه براده برداری و یا . . . مطلبی دارید بگزارید

خیلی ممنون
