آموزش انجام گروهی پروژه های تأسیساتی نمونه

[مجیدرحیمی 1,695]

مهندس رحیمی لطفا در مورد پروژه ات یه توضیح بده

که چیکار کردی...

مبنای محاسباتت چی بودند.

و از این دست توضیحات

مبنای محاسبات در کریر :

طبقه اول یا همان طبقه همکف به علت فضای کاملا اداری فدر انتخاب نوع کاربری در کریر ساختمان اداری را انتخاب کردم چون در اینگونه فضاها بمانند منازل نیست که 24 ساعته استفاده بشه

پس وقتی از نوع کاربری اداری در کریر انتخاب میکنیم دیگه انتظار نباید داشته باشیم اب باهمان درجه حرارتی که تو منازل می باشد در اداری هم باشه





در طبقه دوم فضا کاملا مسکونی محاسبه شده است

[Mr. Specific 43,573]

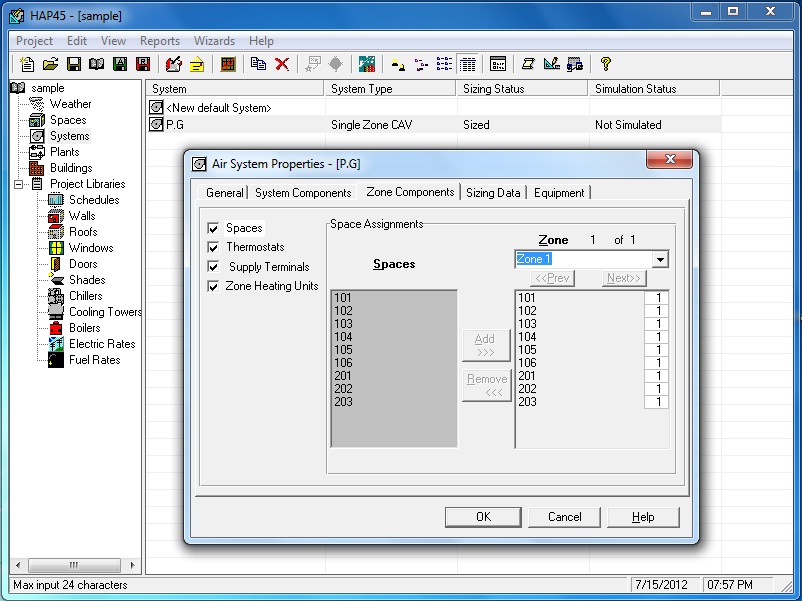

مهندس منظورت از P.G چیه؟

منظورم اینه که چه سیستمی رو الان تعریف کردی؟

گرمایشی یا سرمایشی؟

و اینکه چرا همه اتاق های طبقه اول و دوم رو یک زون در نظر گرفتی؟

نیازی نبود که هر طبقه رو یک زون در نظر میگرفتی به نظرت؟

[مجیدرحیمی 1,695]

p.g یعنی پکیج.

سیستم شوفاژ که باید 2-pipe fan coil تعریف بشه یا cav جفتشون ی عدد رو میدند موقع ریپرت گیری.

گرمایشی رو ما میخوایم، سرمایش روهم کریر حساب میکنه که میشه با اون وسیله مورد نظر که میخوایم استفاده کنیم بر سرمایش استفاده میکنیم

چرا میتونستم ی زون در نظر بگیرم اره اسماعیل درست میگی اشتباه شده ،طبقه دوم رو زون سوا بگیر

ولی مطمئنم تو انتخاب پره برای پره های های شوفاژ تو اتوکد درست انجام دادم چون معمولا من پره های فرد که درمیاند رو گرد میکنم به ی عدد زوج

ولی راسیتش من زیاد به جواب کریر مطمئن نیستم همیشه کارامو با فرمول تجربی برای سرمایش و گرمایش چک میکنم اگه درست دراومد با ی اختلاف کوچیک از کریر استفاده میکنم

[Mr. Specific 43,573]

p.g یعنی پکیج.

سیستم شوفاژ که باید 2-pipe fan coil تعریف بشه یا cav جفتشون ی عدد رو میدند موقع ریپرت گیری.

گرمایشی رو ما میخوایم، سرمایش روهم کریر حساب میکنه که میشه با اون وسیله مورد نظر که میخوایم استفاده کنیم بر سرمایش استفاده میکنیم

چرا میتونستم ی زون در نظر بگیرم اره اسماعیل درست میگی اشتباه شده ،طبقه دوم رو زون سوا بگیر

ولی مطمئنم تو انتخاب پره برای پره های های شوفاژ تو اتوکد درست انجام دادم چون معمولا من پره های فرد که درمیاند رو گرد میکنم به ی عدد زوج

ولی راسیتش من زیاد به جواب کریر مطمئن نیستم همیشه کارامو با فرمول تجربی برای سرمایش و گرمایش چک میکنم اگه درست دراومد با ی اختلاف کوچیک از کریر استفاده میکنم



در مورد ضریب خطای نرم افزار کریر، چون نرم افزار کپی هستش و نسخه اصلی و ثبت شده نیست، جوابها با خطا کم بدست میاد ولی میشه روشن حساب کرد.



با این وجود، یه بار دیگه فایل کریر رو اصلاح کن و اینجا قرار بده.

ریپورتهایی هم که میده رو بصورت مجزا (گرمایشی و سرمایشی برای هر زون) واسه دانلود قرار بده که البته اگه نتونستی (چون نیاز به تبدیل PDF داری) من قرار میدم.

[مجیدرحیمی 1,695]

اسماعیل بخدا وقت دارم ،ولی به روی چشم وقت کردم اصلاح میکنم

اگه دیدی اشتباه داره بخاطر اینه که خدایش زیاد روش وقت نذاشتم

حتما اصلاحش میکنم

[esmal-aghaaa 1,379]

با سلام خدمت مهندسین آقا من این طراحی رو با یک نرم افزار دیگه انجام میدم ولی متاسفانه هنوز وارد نیستم زیاد حرفه ای نیستم و به کمکتون احتیاج دارم مطمئنم خیلی میتونید کمکم کنید

شما احیانا پروژه ساختمون یک طبقه ندارین که ساده باشه خروجیش هم باشه ؟؟

[Mr. Specific 43,573]

[h=3]دانلود: پروژه کار شده (کریر + پلان)[/h]

[esmal-aghaaa 1,379]

بچه ها شما test case 600 ASHRAE رو مدل کردین تاحالا؟؟

[مجیدرحیمی 1,695]

من تاحالا نشنیدم خوشحال میشم کمی توضیح دهی

[esmal-aghaaa 1,379]

من تاحالا نشنیدم خوشحال میشم کمی توضیح دهی



برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام



این یک مسئله ساده با جئومتری اسون معرفی شده که توسط یک استاندارد معروف منتشر شده که نرم افزارا کارشون و درستی و دقیقی محاسباتشون رو با اون میسنجن که تو پیوست های آخر این پی دی اف مقایسه همه نرم افزارا انجام شده

کار من فعلا اینه که این مدل سازی رو با نرم افزار energy plus‌ انجام بدم و خروجی بگیرم که هنوز موندم توش اونم به خاطر بحث های تخصصی که هنو نخوندمش

[esmal-aghaaa 1,379]

ببخشین یک سوال مجهولی که تو ذهنمه اینه که وقتی شما این پروژه تاسیساتی که تعریف کردین رو بوسیله کریر شبیه سازی میکنین نهایتا میخاین به چی برسین؟یعنی خروجیتون چیه؟؟دنبال چی هستین؟

[مجیدرحیمی 1,695]

ببخشین یک سوال مجهولی که تو ذهنمه اینه که وقتی شما این پروژه تاسیساتی که تعریف کردین رو بوسیله کریر شبیه سازی میکنین نهایتا میخاین به چی برسین؟یعنی خروجیتون چیه؟؟دنبال چی هستین؟

میخوام ساده حرف بزنیم ،تا حالا شده تو خونتون تواتاقت نشسته باشی بگی چرا الان تو اتاقت چرا مثلا 11 پره شوفاژه چرا بیشتر نیست چرا کمتر نیست اصلان برحسب چی این عدد انتخاب شده ،اینا همه محاسبات داره

ما میتونیم بیایم بادست محاسبه کنیم ولی با نرم افزار خیلی سریعتره

من خودم ی پروژه ساختمون مسکونی به همراه جکوزی استخری که داشت حدود 2 روز کشید بادست محاسبش کردم ولی با نرم افزار 4 ساعته

ببین زمان چقدر مهمه



در پایان و اصل هدفمون :

ما تو کریر میایم محاسبه میکنیم که باری که محاسبه کردیم برای اتاق 1 یا 2 یا هر تعداد اتاقی که بود چقدره ،براساس اون باری که کریر میده میریم وسایل و تجهیزات موتورخونه رو انتخاب میکنیم مثل دیگ مثل منبع انبساط و یا ........



مثلا کریر بار اتاق 12 متری رو حساب کرد 5000 btu/hr ما براساس این بار باتوجه به چیزی که تو کریر تعریف کردیم چه سیستمی رو انتخاب کردیم برای سرنایش یا گرنایش میریم اون وسیله مورد نظرمون رو از کاتالوگ مربوطه انتخاب میکنیم



مثال:

باتوجه به این بار 5000 میخوایم شوفاژ انتخاب کنیم ولی نمیدونیم چند پره نیاز داریم براساس نوع شوفاژی که از شرکت خاصی مد نظرمونه میریم بار هر پره رادیاتور رو از کاتالوگ در میاریم مثلا بار هر پزه رادیاتور سولار 350 هسا 512 بی تی یو

خوب باتوجه باه این بار برای هر پره 5000 را تقسیم به عدد 512 کرده تعداد پره حسای می شود عدد میشود 9.70 ولی ما گردش میکنیم به اولین عدد زوج میشه 10 پره

امیدوارم منظورمو رسونده باشم

برای انتخاب دیگ بستگی داره تو ی واحد یا واحد ها چند اتاق یا پذیرایی وجود داره بار همشونو جمع میکنیم به اضافه بار ناشی از اب گرم مصرفی ضربدر ی عدد به عنوان ضریب اطمینان 10 درصد و دیگ انتخاب میکنیم

[esmal-aghaaa 1,379]

در پایان و اصل هدفمون :

ما تو کریر میایم محاسبه میکنیم که باری که محاسبه کردیم برای اتاق 1 یا 2 یا هر تعداد اتاقی که بود چقدره ،براساس اون باری که کریر میده میریم وسایل و تجهیزات موتورخونه رو انتخاب میکنیم مثل دیگ مثل منبع انبساط و یا ........



مثلا کریر بار اتاق 12 متری رو حساب کرد 5000 btu/hr ما براساس این بار باتوجه به چیزی که تو کریر تعریف کردیم چه سیستمی رو انتخاب کردیم برای سرنایش یا گرنایش میریم اون وسیله مورد نظرمون رو از کاتالوگ مربوطه انتخاب میکنیم



خیلی عالی ولی از این صحبت هاتون دوتا سوال برام پیش اومده

1- یعنی شما فقط بار ساختمون رومحاسبه میکنید نه چیز دیگه؟؟

2-منظورتون چیه که بار اتاق رو محاسبه کرد؟آخه تو شرایط مختلف میتونه این بار تغییر کنه

[مجیدرحیمی 1,695]

خیلی عالی ولی از این صحبت هاتون دوتا سوال برام پیش اومده

1- یعنی شما فقط بار ساختمون رومحاسبه میکنید نه چیز دیگه؟؟

2-منظورتون چیه که بار اتاق رو محاسبه کرد؟آخه تو شرایط مختلف میتونه این بار تغییر کنه

وارد جزئیات باید بشم درکل برای طراحی ما باید بار ناشی از نفوذ هوا و بار ناشی از جداره ها که خودش به بار ناشی از در پنجره تقسیم میشه

بار ناشی از دیوار رو محاسبه کنیم و باهم جمع کنیم بار هر فضا بدست میاد این برای شرایط طراحی در زمستان بود تو تابستون که خود نرم افزار علاوه ب مواردی که گفته شد میاد گرمترین روز از سال رو در نظر میگیره و بار های ناشی از تابش سایه و ... محاسبه می کند و بار سرمایشی هم بدست میاد

در کریر فقط بدنبال بار گرمایشی و سرمایشی هستیم وبس

2.منظور از بار اتاق مثال بود باتوجه به نوع کاربریتون که بستگی داره چی باشه شما فضاهای مختلفی دارید واین شرایط مختلف شرایط خاص خودش رو ایجاب میکنه مثلا نباید نوع کاربری مسکونی رو با بیمارستان و هتل و صنعتی یکی گرفت هرنوع کاربری شرایط خاص خودش رو داره

بله

[مجیدرحیمی 1,695]

پروژه نمونه یک ساختمان مسکونی

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[Mr. Specific 43,573]

پروژه نمونه یک ساختمان مسکونی

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام



خوب چیکارش کنیم؟

باید طراحی بشه؟

یا قبلا طراحی شده؟

[مجیدرحیمی 1,695]

طراحی کنیم فقط باید این دفعه باید سیستم فن کویل استفاده کنیم و حتما فاضلاب و اب رسانی طراحی بشه

[esmal-aghaaa 1,379]

پروژه نمونه یک ساختمان مسکونی

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

مهندس این فرمتش چیه؟نمیتونی با یک فرمت دیگه بزاری؟

[مجیدرحیمی 1,695]

Dwg دیگه اتوکد مگه نداری؟

[esmal-aghaaa 1,379]

Dwg دیگه اتوکد مگه نداری؟



نه متاسفانه ولی volo view express دارم که DWG‌میخونه ولی این فایل رو نخوند
