درسته ...آفرین:a030:

توضیحات و عکس های تکمیلی تر:

سریز شیپوری(نیلوفری) ـ حفره خروجي آب سد مونتيسلل(حفره جهنمی) در ايالت كاليفرنياي آمريكا

سرریز سد منجیل هم از نوع نیلوفری است اما فقط از یک جهت آبگیری انجام می شود (یک نیم دایره)










تو این عکس چون سطح آب پایینه حفره خالی از آبه



















اینم عکس حفره در حال ساخت







حالا یه سوال:

این آبی که میریزه توی این شیپوری، به کجا میره؟؟

از لوله های سد میریزه میره اونور سد؟؟

لینک به دیدگاه
منجیل هم اگه کسی رفت میتونه این سریز را ببینه...

البته اگه دیده باشید در اکثر سدها سریز بر روی بدنه سد نصب میشه ولی در موارد که این کار ممکن نباشه از سریز نیلوفری استفاده میشه...



عکس بعدی با کی...:banel_smiley_4:





با اسی خان:banel_smiley_4:

لینک به دیدگاه
رضا جان خب بقيش چي ميشه يه خورده توضيح بدي ....:a030:

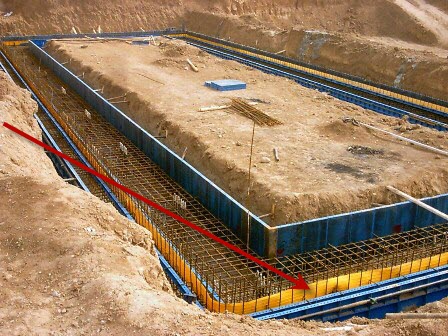

خب کاربرد واتر استاپ تو عکسی که سینا گذاشته کاملا مشخصه.

واتر استاپ نوار پلیمری از جنس pvc هست که در محلهای قطع بتن ریزی یا درز انبساط بمنظور جلوگیری از نفوذ یا نشت آب قرار میگیره



این شکلی:








یا این شکلی:






لینک به دیدگاه

بله همونطوری که رضا (ببخشید من عادت دارم همه را با اسم کوچک صدا بزنم)بدرستی اشاره کردند:



آب بند یا واتر استاپ (water stop)

جهت جلوگیری از نشت و عبور آب در سازه های آبی مانند استخر- سپتیک تانک ومخازن و کانال ها و....

در محل های قطع بتن ریزی و عدم پیوستگی -درز انبساط قرار داده میشه.

در درزهای انبساطی واتر استاپ ها مستقیما با آب در تماس است ولی در درزهای اجرائی مانندمحل های قطع بتن ریزی و عدم پیوستگی اینگونه نیست.



سوال: چرا در وسط بعضی واتر استاپ ها حفره وجود داره و در بعضی دیگر این حفره وجود نداره؟؟؟؟

لینک به دیدگاه
