تمرینات نرم افزار solidworks


mohsen500

ارسال های توصیه شده

  mer۳۰fery گفته است:
سلام به همه دوستان و ممنون از استقبالتون:4chsmu1:

نمونه کاملشو که الان نمیخوام تو کتیا دادم همکارامون درآوردن عین هلوووووو:w12:

ولی اگه دوست داشتید عکس یا فایل نمونه هاتونو بفرستید





ممنون ناصرخان

سیم وسطش منظورم نبود

منظور اون هلیکس دورشه که قطعه مورد نظره







ممنون مهندس سهند

حدود 250 تا یک مارپیچ ساده داریم که سیم رو به اصطلاح خفت!!! میکنه

بقیه اش دوتا حلقه 300 داریم که قبلش هر چی دراومد مهم نیست فقط طول کل هم نباید 400 بیشتر بشه







درود بر سلطان سالید:w410:



درسته تو کتیا فکر کنم راحت تر باشه

ولی من خودم تسلط کافی رو ندارم



شما لای حرفات ده تا نکته هم فرستادی که ما استفاده کردیم :ws3:





مهندس حمید با فرمان twist از زیر مجموعه flex منظورتونه؟

بعید میدونم بشه؟؟؟؟!!!!!:ws38:

بیشر پروفایل مسیر مهمه وگرنه که تهش یه سوییپه دیگه :ws3:





twist along path فکر خوبیه ولی اونم یه جور هلیکس با گام ثابته واسه ابتدای سمت چپ خوبه

مشکل سمت راست قطعه اس







حالا اگه حال داشتید یه چیزی شبیه این درآرید:ws49:










در کل نکتش تو هلیکس با گام متغییره که سالید نداره :4564:

حرفم رو پس میگیرم که گفتم تو سالید نمیشه با دو گام متغییر انجام داد

میشه اینم نمونه ش





  • Like 4
لینک به دیدگاه
  • پاسخ 179
  • ایجاد شد
  • آخرین پاسخ

بهترین ارسال کنندگان این موضوع

بهترین ارسال کنندگان این موضوع

افرین.

خیلی عالیه. همون طور ک تو پست قبلی هم گفتم، تا سالی ک من می دونستم 2008" راهی وجود نداشت.

دیگه ببخشید من یکم اطلاعات م دموده شده :icon_redface:

اپشن گذاشتن؟

چطوری درستش کردی مهندس؟

  • Like 4
لینک به دیدگاه
  S.F گفته است:
افرین.

خیلی عالیه. همون طور ک تو پست قبلی هم گفتم، تا سالی ک من می دونستم 2008" راهی وجود نداشت.

دیگه ببخشید من یکم اطلاعات م دموده شده :icon_redface:

اپشن گذاشتن؟

چطوری درستش کردی مهندس؟

سلام سجاد عزیز

وقتی دایره رو رسم میکنی و دستور helix رو میزنی منوهای زیر برات باز میشه

که دو گزینه constant pitch . variable pitch رو داره

variable pitch رو انتخاب میکنیم و مثل شکل چهار قسمت برای اعمال تغیییرات بوجود میاد



در بخش شماره یک 1 میتونیم مشخص کنیم که فنرمون بر چه اساسی تعریف بشه که چهار گزینه داره

pitch and revelotion

height and revelotion

height and pitch

spiral



که بنا به مشخصاتی که از فنر داریم نوع مورد نظر رو انتخاب میکنیم

در مورد بخش دوم:

وقتی در مرحله اول یکی از چهار گزینه رو انخاب کردیم کادر بر اساس اون تغییر میکنه و ما میتونیم در این قسمت داده هامون رو وارد کنیم

خونه ها(مشخصات) که سفیده رو میشه تغییر داد و خونه هایی که تار هستش قابل تغییر نیستن

قسمت 3 و 4 هم همون مشخصاتی که در بخش دو وارد میکنید رو نشون میده و شما مستقیما" میتونید از بخش 3و4 استفاده کنید که ابتدا و انتهای فنر رو مشخص میکنه

چهار گزینه داره:

pitch

height

revelotion

diameter









  • Like 4
لینک به دیدگاه

چ جالب. انگار گزینه variable pitch از 2011 اضافه شده :a030:یادمه جوون تر ک بودم گزینه ها رو حفظ بودم تا سال 2009 :hanghead:

مرسی نکته خوبی بود :a030:

  • Like 4
لینک به دیدگاه
  S.F گفته است:
چ جالب. انگار گزینه variable pitch از 2011 اضافه شده :a030:یادمه جوون تر ک بودم گزینه ها رو حفظ بودم تا سال 2009 :hanghead:

مرسی نکته خوبی بود :a030:

خواهش

آره اضافه شده ولی خب یکم کار کردن باهاش قلق داره. گاهی آدم به این گزینه ها توجه نمیکنه مخصوص به اون بخش 2و3و4 که تو عکس مشخص کردم

برای این منظور باید هم گام رو تغییر بدی هم قطر دهانه فنر

همیشه یکی از قطر ها ثابته و دیگری رو میشه تغییر داد در واقع قطر اول ثابته و میتونی قطر دوم رو تغییر بدی:a030:

  • Like 4
لینک به دیدگاه
  mer۳۰fery گفته است:
مهندس من خودم زیاد از دستور فلکس و زیر مجموعه هاش استفاده کردم

این شکل با فلکس در نمیادا:ws52::ws52::ws52:











آقا من خودم عرق ملی دارم نسبت به سالید

از عکس پروفایلم معلوم نیست؟






الان 9 ساله با سالید آشنا شدم

و 4 ساله روزی 8 ساعت دارم با سالید کار میکنم

هم خودشو دوست دارم :heartshape2:

هم دوستداران سالید رو همه اونایی که اینجا پست گذاشتن و میذارن :girl_in_dreams::ws3:

سلام

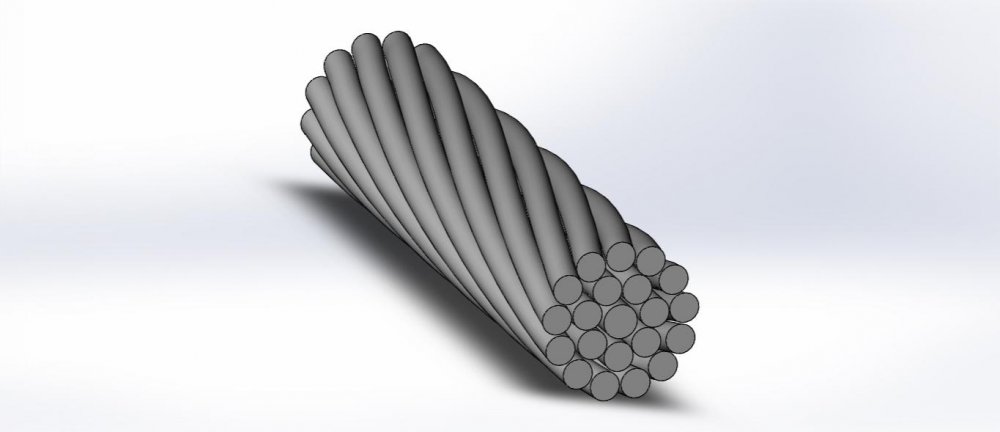

برادر من گفتم هسته کار رو میشه با فلکس کشید و میشه و الانم میگم میشه

برای قسمت مارپیچ هم گفتم دوتا سوییپ

این هسته کار با فلکس


  • Like 3
لینک به دیدگاه
  • 2 ماه بعد...
  Just Mechanic گفته است:
سلام

چرا تعجب؟:w58:

با motion کار شده:ws3:



سلام.

به نظر سخت بود !



با montion درستش میکنم !! :a030::icon_gol:

  • Like 2
لینک به دیدگاه
  • 2 هفته بعد...
  Just Mechanic گفته است:
سلام

چرا تعجب؟:w58:

با motion کار شده:ws3:

سلام

من چرا موشن رو پیدا نکرد اسمش اشناست !! تو جزوه سالیدم هم نبود !!

  • Like 2
لینک به دیدگاه
  eng.l.s گفته است:
سلام

من چرا موشن رو پیدا نکرد اسمش اشناست !! تو جزوه سالیدم هم نبود !!

موشن استادی هست!برای متحرک سازی!انیمیشن سازی!

  • Like 3
لینک به دیدگاه
  eng.l.s گفته است:
سلام

من چرا موشن رو پیدا نکرد اسمش اشناست !! تو جزوه سالیدم هم نبود !!



از 2003 شروع کنم بیام جلو، جاهاش رو بگم؟:ws3:

نسخه های قدیمی سالید مث همین 2003 ک یادش بخیر، جووانکی بودم. تو اون نمودار درختی سمت چپ ک بهش می گن منیجر تری بودش. هم ویرایش هم ایجاد

بعد از 2007 یعنی خود نسخه و بالاترش، شد موشن استادی و رفت اون پایین.

پایین سمت چپ یکم بیا سمت راست :ws3: چ ادرسی شد. خود موشناستادی سه حالت داره ک لازمه شما نسخه پریمیم سالید رو داشته باشی.

حسش نیست بنویسم. سوال جواب کوتاه داشتی میگم باز بعدا :w16:.

و احتمالا تو جزوتون نوشتین سیمیلویشن.

اخه اون قدیما اسمش این بود. بعد همه با شبیه سازی تحلیلی اشتباه می گرفتن. عوض شد :ws3:

  • Like 3
لینک به دیدگاه
  S.F گفته است:
از 2003 شروع کنم بیام جلو، جاهاش رو بگم؟:ws3:

نسخه های قدیمی سالید مث همین 2003 ک یادش بخیر، جووانکی بودم. تو اون نمودار درختی سمت چپ ک بهش می گن منیجر تری بودش. هم ویرایش هم ایجاد

بعد از 2007 یعنی خود نسخه و بالاترش، شد موشن استادی و رفت اون پایین.

پایین سمت چپ یکم بیا سمت راست :ws3: چ ادرسی شد. خود موشناستادی سه حالت داره ک لازمه شما نسخه پریمیم سالید رو داشته باشی.

حسش نیست بنویسم. سوال جواب کوتاه داشتی میگم باز بعدا :w16:.

و احتمالا تو جزوتون نوشتین سیمیلویشن.

اخه اون قدیما اسمش این بود. بعد همه با شبیه سازی تحلیلی اشتباه می گرفتن. عوض شد :ws3:

در تکمیل صحبت های سجاد عزیز یه نمونه از کار با این قسمت رو میذارم


  • Like 3
لینک به دیدگاه
  Just Mechanic گفته است:
در تکمیل صحبت های سجاد عزیز یه نمونه از کار با این قسمت رو میذارم




خیلی کارا میشه کرد.

مثلا می شه ی سطح شیب دار تعریف کرد. توپ رو ی مسیر مارپیچ حرکت کنه. بیاد بخوره ب ی مجموعه مث اخر چیده شده رو هم و مجموعه بریزه :ws3:

کلا زیاده.

دیگه

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.
از همون نسخه های قدیمی سالید معروف بود

doc1292869760617.image

  • Like 3
لینک به دیدگاه

Starting a New Motion Study



You can create the first motion study for an assembly by clicking the Motion Study tab to the right of the Modeltab toward the lower portion of the graphics area.

doc1292869693378.image



To start a new motion study for an assembly:




    [*=left]Open the assembly and do one of the following:
    • Right-click the Motion Study tab and click Create New Motion Study.
    • Click New Motion Study doc1292869694050.image (Assembly toolbar).

    The new motion study appears with the MotionManager tree defined by components of the FeatureManager design tree.

    The available motion studies types are Animation, Basic Motion, and Motion Analysis. You can select the type of motion study from the Type of Study list at the top of the MotionManager, located below the FeatureManager design tree.



  • Like 3
