*.*.*.* مشـــــــــــاعره با اصطلاحات عمراني*.*.*.*

[lady architect 5,358]

میتونی با الف یه وسیله یا هر چیزی مربوط به عمران و معماری بگی؟

اجر سیم برش

ابروی دره ای

ابریز

اچار گشتاور

ارماتور

اسانسور پله ای

الک

اببند

اجر نسوز

اچار ضربه ای بادی و...

[lady architect 5,358]

:jawdrop:

یکی رو توضیح بته:w00:

میل‌گردهای آرماتوربندی.



آرماتور از فولاد است که در بتن برای جبران مقاومت کششی پایین آن مورد استفاده قرار می‌گیرد. فولادی که به این منظور در سازه‌های بتن آرمه به کار می‌رود به شکل سیم یا میلگرد می‌باشد و فولاد میلگرد نامیده می‌شود. البته در موارد خاصی از فولاد ساختمانی نظیر نیمرخ‌های I شکل، ناودانی و یا قوطی نیز برای مسلح کردن بتن استفاده می‌شود.

[pme 3,474]

1.دیوار برشی(shear wall )

2.یونولیت

3.تیرهای لانه زنبوری

4.یراق آلات

5.تیرچه بلوک

6.کلنگ

7.گودبرداي

8.یونولیت ساختمانی

9.يال(لبه ها):

10.لنگ کفشلیکا :ws2:

11.الاستو کاور

12.ریسمون کار

13.راپید(قلم نقشه کشی)

14.دراگلاین (از ماشین آلات)

15.ناودانی :

16.يونوليت:w00: پلی‌استیرنیا پلاستوفوم

17.تانك . نه ببخشيد تير ورق ...

18.قاب

. . .

18تا خیلی تعدادش کمه !!! میپرسید چرا ؟؟ میگم چون از سال 2009 این تاپیک اینجا خاک خورده !!

موافقید اگه حرف بعدی رو خودمون انتخاب کنیم برای نفر بعد!!؟؟؟

19.بولت bolt : به فارسی میشه پیچ مهاری!!!

20.بیس پلیت Base Plate: اینم به فارسی میشه صفحه کف ستونی!! (مثل هلی کوپتر و چرخ بال و بالگرد و ... میمونه)



ابتدا دلايل استفاده از صفحه كف ستوني و بولت را توضيح مي دهم :

ستونهاي يك ساختمان اسكلت فلزي ، نقش انتقال دهنده بارهاي وارد شده را به فنداسيون (به صورت نيروي فشاري ، كششي ، برشي يا لنگر خمشي) به عهده دارند. در اين ميان ، ستون فلزي با صفحه اي فلزي كه از يك سو با ستون و از سوي ديگر با بتن درگير شده است روي فنداسيون قرار مي گيرد. توجه به اينكه ستون فلزي به علت مقاومت بسيار زياد تنشهاي بزرگي را تحمل مي كند و بتن قابليت تحمل اين تنشها را ندارد ؛ بنابراين صفحه ستون واسطه اي است كه ضمن افزايش سطح تماس ستون با پي ، سبب مي گردد توزيع نيروهاي ستون در خد قابل تحمل براي بتن باشد. كار اتصال صفحه زير ستوني با بتن بوسيله ميله مهار (بولت Bolt) صورت مي گيرد و براي ايجاد اتصال ، انتهاي آن را خم مي كنيم و مقدار طول بولت را محاسبه تعيين مي كند. تعداد بولت ها بسته به نوع كار از دو عدد به بالا تغيير مي كند ، حداقل قطر اين ميله هاي مهاري ميلگرد نمره 20 است ؛ در حالي كه صفحه تنها فشار را تحمل مي كنر ، بولت نقش عمده اي ندارد و تنها پايه را در محل خود ثابت نگه مي دارد . نكته مهم هنگام نصب ستون بر روي صفحه تقسيم فشار اين است كه حتما انتهاي ستون سنگ خورده و صاف باشد تا تمام نقاط مقطع ستون بر روي صفحه بيس پليت بنشيند و عمل انتقال نيرو بخوبي انجام پذيرد . از آنجا كه علاوه بر فشار ، لنگر نيز بر صفحه زير ستوني وارد مي شود ، طول بولت بايد به اندازه اي باشد كه كشش وارد شده را تحمل نمايد كه اين امر با محاسبه تعيين خواهد شد.



روش نصب پيچهاي مهاري :



به طور كلي ، دو روش براي نصب پيچهاي مهاري وجود دارد :



الف) نصب پيچهاي مهاري در موقع بتن ريزي شالوده ها : در اين روش ، پيچها را در محلهاي تعيين شده قرار مي دهند و موقيعت آنها را به وسيله مناسبي تثبيت مي كنند ؛ سپس اطرافشان را با بتن مي پوشانند . روشهاي گوناگوني براي تثبيت پيچهاي مهاري در محل خود وجود دارد كه صورت زير توضيح خواهم داد :



روش اول : ابتدا بوسيله صفحه اي نازك مشابه با ورق كف ستوني كه شابلن يا الگو ناميده مي شود . قسمت فوقاني بولت و قسمت پايين را بوسيله نبشي به يكديگر مي بنديم تا مجموعه اي بدون تغيير شكل به دست آيد ؛ آن گاه محورهاي طولي و عرضي صفحه الگو را با مداد رنگي ( گچ و يا رنگ) مشخص مي كنيم ؛ سپس بوسيله ريسمان كار يا دوربيت تئودوليت با ميخهاي كنترول محور كلي فنداسيون را در جهتهاي طولي و عرضي به دست مي آوريم و به كمك شخصي با تجربه در موقيعت مناسب آن قرار مي دهيم. ( محور طولي و عرضي صفحه شابلن بر محور طولي و عرضي كلي فنداسيون منطبق مي شود و در ارتفاع صحيح و به صورت كاملا تراز نصب مي گردد.) سپس به وسيله قطعات آرماتور آن را به ميلگردهاي شبكه آرماتور فنداسيون يا به قطعات ورقي (كه در بتن قرارداده اند ) جوش (منتاژ) داده مي شود ؛ به گونه اي كه هنگام بتن ريزي ، صفحه از جاي خود حركتي نداشته باشد. بايد دقت داشته باشيم كه در موقع بتن ريزي ، هوا در زير صفحه شابلن ، محبوس نسود . براي اين منظور ، معمولا سوراخ بزرگي در وسط شابلن تعبيه مي كنند كه وقتي بتن از اطراف زير صفحه را پر مي كند ، هوا از راه سوراخ خارج گردد و با بيرون زدن بتن از وسط صفحه ، از پر شدن كامل زير آن اطمينان حاصل شود.



روش دوم : صفحه تقسيم فشار پيش از بتن ريزي پي به طور دقيق در محل خود قرار مي گيرد و بوسيله آن بولت ها در جاي خود ثابت مي شوند . پس از بتن ريزي ، صفحه را از جاي خود خارج مي كنند و در كارگاه به طور مستقيم به پاي ستون متصل مي نمايند و پس از نصب ستون به همراه صفحه مهذه ها را محكم مي بندند. در اين حالت ، هر صفحه اي بايد كاملا علامت گذاري شود تا هنگام نصب اشتباهي رخ ندهد.



روش سوم : صفحه را قدري بالاتر از محل اصلي خود نگه مي دارند تا محل ميله هاي مهار به طور دقيق تعيين شود ؛ سپس ميله مهارها را ثابت مي كنند و عمل بتن ريزي را انجام مي دهند ؛ در حالي كه صفحه هنوز در جاي خود ثابت است . پس از پايان يافتن بتن ريزي صفحه را در تراز مورد نظر نگه مي دارند . اين عمل را مي توان به وسيله مهره هاي فلزي در زير صفحه اي كه ميله مهارها از درون آنها عبور كرده اند با پيچتندن و تنظيم آنها تا تراز لازم انجام داد. سپس فاصله هاي بين دو صفحه و روي بتن پي با ملات ماسه شسته و سيمان به نسبت يك حجم سيمان به دو حجم ماسه كاملا پر مي گردد يا از ماسه سيمان نرم (گروت) استفاده مي گردد.



ب) نصب پيچهاي مهاري پس از بتن ريزي شالوده : در اين روش ، در محل پيچهاي مهاري به وسيله قالب در داخل بتن فضاي خالي ايجاد مي كنند كه اين قالب جعبه ناميده مي شود . ميلگردي در بتن قرار مي دهيم ، پس از گرفتن و سخت شدن بتن شالوده ، جعبه را از محل خود خارج مي كنيم ؛ سپس پيچ مهاري را در محل خود درگير با آرماتور قرار مي دهيم و تنظيم مي كنيم و اطراف آن را با بتن ريزدانه ( با حفظ اصول بتن ريزي) پر مي كنيم . لازم به يادآوري است جعبه اي كه براي ايجاد فضاي خالي لازم براي نصب پيچ مهاري به كار مي رود ، بايد چنان طرح ريزي و ساخته شده باشد كه به سادگي و در حد امكان ، بدون ضربه زدن ، شكستن و خرد كردن از داخل بتن خارج شود. براي اين منظور مي توان از جعبه هايي كه قطعات آنها به صورت كام و زبانه متصل مي شوند يا از جعبه هاي لولايي و ساير اقسام جعبه ها استفاده كرد . در مواردي كه از پيچهاي مهاري با قلاب انتهايي و ركاب يا از پيچهاي مهاري با انتهاي كلنگي استفاده مي شود . براي سزعت بخشيدن به كار ، از جعبه هاي ساخته شده يا ورقهاي فولادي كه در درون بتن باقي مي مانند ، استفاده مي شود . بايد توجه داشت كه اين شيوه كار بيشتر براي فنداسيون ماشين آلات صنعتي در كارخانجات كاربرد دارند . لازم به ذكر است در بعضي مواقع براي اتصال كف ستون به شالوده ، به جاي پيچهاي مهاري از ميلگردها يا تسمه هايي استفاده مي كنند كه به ورق كف ستون جوش داده مي شوند كه به اين صورت مي باشد كه معمولا در موقع بتن ريزي ، مجموع ورق كف ستونها و مهارها را در شالوده كار مي گذارند ، پس از گرفتن و سخت شدن بتن ، ستون را روي ورق كف ستون قرار مي دهند و جوشكاري مي كنند.



محافظت كف ستونها و پيچهاي مهاري ( مهره و حديده ):



كف ستون ها از جمله قطعات ساختماني هستند كه اغلب در معرض اثر شديد رطوبت قرار دارند و بايد به نحو مطلوب حفاظت شوند . در ساختمانهاي معمولي و به طور كلي در ساختمانهايي كه پس از پايان يافتن كار اسكلت فلزي ديگر نيازي به بازديد و تنظيم كف ستونها نيست ، اطراف كف ستون را با بتن پر مي كنند و در صورتي كه قبل از بتن ريزي سطوح فولادي خوب تميز شده و كا جوش يا زغال جوش برداشته شده باشد ، بتن به فولاد مي چسبد و آن را كاملا محافظت مي كند . در بعضي ديگر از ساختمانها ، كف ستونها را نظير ساير قطعات به وسيله رنگ محافظت مي كنند . در ساختمانهاي صنعتي كه امكان باز كردن و نصب مجدد آنها وجود دارد ، با مواد قيري مخلوط با ماسه نرم از كف ستون ها حفاظت مي شود ؛ همچنين براي تميز ماندن حديدهاي پيچهاي مهاري و دوري از آسيب ديدگي بايد قبل از بتن ريزي فنداسيون ، قسمت حديدها به وسيله پلاستيك يا گوني يا سيم مناسب بسته شده ، پوشش مناسب صورت گيرد .



نفر بعدی با الف 1دونه بگه

كاملاً موافقم چون باز رسيد به ي

من انتخابي ميگم تا جا بفيته

بادبند یک عضو سخت کنند سازه در برابر نیروهای جانبی همانند باد یا نیروی زلزله می باشد.به دلیل اجرای سریع نسبت به دیوار برشی عمومیت خاصی بین عامه پیدا کرده،اما اجرای ناصحیح نه تنها سبب پایداری بلکه سبب پیچش می گردد.

بعدي با پ

[rezanassimi 9,036]

پیش تنیده



عملی که روی دالها یا تیرهای بتنی انجام میگیره تا بتن علاوه بر فشار بتونه تا حدودی کشش رو هم تحمل کنه



توضیحات تکمیلی



بعدی با س لطفا

[Hamed&Mahi 1,728]



بعدي با پ



1.دیوار برشی(shear wall )

2.یونولیت



یراق آلات

تیرچه بلوک

6.کلنگ

7.گودبرداي

8.یونولیت ساختمانی

9.يال(لبه ها):

10.لنگ کفشلیکا :ws2:

11.الاستو کاور



13.راپید(قلم نقشه کشی)

14.دراگلاین (از ماشین آلات)

15.ناودانی :

يونوليت:w00: پلی‌استیرنیا پلاستوفوم

تير ورق ...

18.قاب

19.بولت bolt :

20.بیس پلیت

21.آرماتور

22.بادبند

23.پزولان

و

سیمان پزولانی



مواد افزودنی به دو دسته کلی

١. مواد معدنی

٢. مواد افزودنی شیمیایی





- دلایل کاربرد مواد افزونی در بتن سدها امتیازات فیزیکی و اقتصادی قابل ملاحظه ای که مواد افزودنی برای بتن ایجاد می کنند از یک سو و در بسیاری موارد مزایای فنی از دیگر سو، موجبات رشد روزافزون کاربرد، این مواد را در بتن فراهم آورده اند بلکه امکان استفاده وسیع تری از مواد متشکله در مخلوط را نیز بوجود آورده اند.



کنترل گرمازایی در بتن حجیم: برای کاهش گرمای ناشی از هیدراسیون در بتن های حجیم باید از سیمان های با گرما زایی کم مانند پرتلند نوع ٤ و سیمان پوزلانی استفاده کرد . از آنجا که سیمان پرتلند نوع ٤ در ایران تولید نمی شودیک راه عملی برای کاهش حرارت ناشی از هیدراسیون، کاستن از مقدار سیمان مصرفی در بتن است بدون آنکه لطمه ای به خواص بتن تازه و سخت شده وارد شود . اینکار با استفاده از مواد افزودنی کاهنده آب و فوق روان کننده ها امکان پذیر است . در صورت استفاده از سیمانهای پوزلانی نیز، چون مقدار آب مورد نیازاستفاده از مواد کاهنده آب برای حفظ نسبت به آب مواد سیمانی و نیز بهبود (Famili et at ۲۰۰۰) این سیمانها بیشتر می باشد کارآیی سودمند خواهد بود . استفاده از مواد افزودنی کندگیر کننده در کاهش سرعت گرمازایی در سنین اولیه (تا ٧ روز ) بسیار موثراست .بدیهی است که این مواد تاثیری در کاهش مقدار کل گرمای حاصل نخواهد داشت .



بعدی با ج

[lady architect 5,358]

جرثقیل برجی متحرک

جک تعادل

جام چرثقیل

جک پیچی

جرثقیل خودرو

جرثقیل بازو مفصلی

جرثقیل دروازه ای

جناغی(نوعی کمپرسور)

جوش لب به لب ،گوشه

جرز مقید

جک هیدرولیک

جک هیدرولیک چیست؟



جک هیدرولیک وسیله‌ای است که در آن نیرویی بر روغن موجود در یک استوانه کوچک وارد می‌شود. این نیرو سبب می‌شود که روغن غیر قابل تراکم به استوانه بزرگ منتقل شود. روغن به پیستون استوانه بزرگ فشار می‌آورد و باعث بلند شدن بار روی استوانه (مثلا ماشین) می‌شود. مکانیزم کار ماشینهای جرثقیل ، و غیره نیز چنین می‌باشد که در عین سادگی ، کار مفید زیادی با بازده بالا انجام می دهد.

در ساختمان جک هیدرولیک از این واقعیت استفاده می‌شود که روغن تقریبا تراکم ناپذیر است و نیروی وارد بر خود را منتقل می‌کند. فشار وارد بر پیستون کوچک عینا به پیستون بزرگ منتقل می‌شود و آنرا به طرف بالا می‌راند.

بعدی با ز

[Hamed&Mahi 1,728]

جرثقیل برجی متحرک

جک تعادل

جام چرثقیل

جک پیچی

جرثقیل خودرو

جرثقیل بازو مفصلی

جرثقیل دروازه ای

جناغی(نوعی کمپرسور)

جوش لب به لب ،گوشه

جرز مقید

جک هیدرولیک

جک هیدرولیک چیست؟



جک هیدرولیک وسیله‌ای است که در آن نیرویی بر روغن موجود در یک استوانه کوچک وارد می‌شود. این نیرو سبب می‌شود که روغن غیر قابل تراکم به استوانه بزرگ منتقل شود. روغن به پیستون استوانه بزرگ فشار می‌آورد و باعث بلند شدن بار روی استوانه (مثلا ماشین) می‌شود. مکانیزم کار ماشینهای جرثقیل ، و غیره نیز چنین می‌باشد که در عین سادگی ، کار مفید زیادی با بازده بالا انجام می دهد.

در ساختمان جک هیدرولیک از این واقعیت استفاده می‌شود که روغن تقریبا تراکم ناپذیر است و نیروی وارد بر خود را منتقل می‌کند. فشار وارد بر پیستون کوچک عینا به پیستون بزرگ منتقل می‌شود و آنرا به طرف بالا می‌راند.

بعدی با ز



این خانوم قاطی کرده یکی بیاد از برق بکشش !!!:w00::w00:

بابا جان یکی دوتا سه تا نه 60تا

میخوای یه تاپیک بزنیم به اسم جرثقیل بیای همشون رو توضیح بدی استاد!!!

البته فقط نظر منه!

[آرانوس 6,500]

سیمان

سیمان ها مواد چسبنده ای هستند که قابلیت چسبانیدن ذرات به یکدیگر و بوجود

آوردن جسم یک پارچه از ذرات متشکله را دارند. این تعریف از سیمان دارای آنچنان جامعیتی

است که می تواند شامل انواع چسب ها از جمله چسبهای مایع که در چسبانیدن قطعات

سنگ یا سنگ و فلزات به یکدیگر بکار می روند بشود.

خوب بعدی با ن

[Amir R. Haddadi 9,164]

ناودوني



نوعي پروفيل u شكل مي باشد كه براي تكميل اتصالات در اسكت فلزي به كار مي رود

از جمله مكان هاي مورد استفاده براي كف سازي روي تير هاي فرعي سقف اسكلت فلزي جوش مي شود مانند شكل زير







بعدي با ي

[آرانوس 6,500]

بعدي با ي

یوغ

یکی از قسمتهای اصلی قالبهای لغزنده

یوغها دو وظیفه اصلی دارند: جلوگیری از باز شدن قالب ها در قالب در برابر فشارهای جانبی بتن و انتقال بار و فشار به جکها.





بعدی با غ

[J/\/\D 420]

غلام کارگر کوچلوه هست گچ کاره . . . اون نه داداشش



من هر چه فکر کردم به نتیجه ای نرسیدم اگه رسیدم ویرایش می کنم پستم رو



بعدی با ص

[El Roman 31,720]

عمران مگه دینیه که با ص کلمه میخوای؟ یه حروفی بگین که باشه؛ با م یه چیزی بگه نفر بعدی

[آرانوس 6,500]

عمران مگه دینیه که با ص کلمه میخوای؟ یه حروفی بگین که باشه؛ با م یه چیزی بگه نفر بعدی



میلگرد



میلگرد یا آرماتور فولادی است که در بتن برای جبران مقاومت کششی پایین آن مورد استفاده قرار می‌گیرد.

[El Roman 31,720]

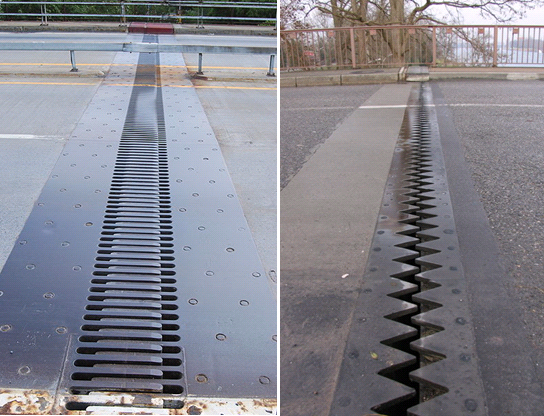

درز انبساط، همتون میدونین چیه دیگه

با هر نوع ط-ت میخوای بگو

[pme 3,474]

درز انبساط، همتون میدونین چیه دیگه

با هر نوع ط-ت میخوای بگو

همه یهو فرار کردن





درز انبساط :



براي جلوگيري از خرابيهاي ناشي از انبساط و انقباض ساختمان بر اثر تغيير درجه حرارت محيط خارج يا جلوگيري از انتقال بار ساختمان قديمي مجاور به ساختماني كه جديداحداث مي شود ، همچنين در مواردي كه ساختمان بزرگ است و از چند بلوك متصل به همتشكيل مي شود ، بايد به كار بردن درز انبساط در محل مناسب پيش بيني شود .



ت تکراریه



پ.ن : برای جذابیت بیشتر لطفا همراه با عکس باشه اگه 32 حرف الفبا تکرار شد...(32 تا بود دیگه؟)



سیندی لطفا امتیازم فعال کن

بعدی با ش

[pme 3,474]

فقط تشکر؟ کسی میدونه شمع در ساختمان چیه؟

[آرانوس 6,500]

فقط تشکر؟

یه اصطلاح با شمع نمی تونین بگین؟



این واسه شمع های بتن در جا



شمع درجا از خانواده شمع های بتنی می باشد و نام های دیگر آن شمع درجا ، شمع ساخته شده در محل، شمع ریختنی، شمع جایگزینی و شمع بدون تغییر مکان می باشد. شمع درجا به دلیل نامحدود بودن در قطر و عمق حفاری دارای بیشترین کاربرد و تنوع در بین تکنولوژی های اجرای پی های عمیق می باشد.

در شمع های درجا ابتدا توسط ماشین آلات حفاری یک چاه با مقطع و عمق مورد نظر در زمین حفر شده و سپس در داخل آن اقدام به بتن ریزی با مصالح مرغوب می نمایند که البته این بتن می تواند مسلح یا غیر مسلح باشد .

[pme 3,474]

این واسه شمع های بتن در جا



شمع درجا از خانواده شمع های بتنی می باشد و نام های دیگر آن شمع درجا ، شمع ساخته شده در محل، شمع ریختنی، شمع جایگزینی و شمع بدون تغییر مکان می باشد. شمع درجا به دلیل نامحدود بودن در قطر و عمق حفاری دارای بیشترین کاربرد و تنوع در بین تکنولوژی های اجرای پی های عمیق می باشد.

در شمع های درجا ابتدا توسط ماشین آلات حفاری یک چاه با مقطع و عمق مورد نظر در زمین حفر شده و سپس در داخل آن اقدام به بتن ریزی با مصالح مرغوب می نمایند که البته این بتن می تواند مسلح یا غیر مسلح باشد .

بازم یه دختر همکاری کرد

چرا ادامه نمیدی الان؟

[آرانوس 6,500]

اینم واس اینکه جبران بشه

شالوده یا فونداسیون بخشی از ساختمان است که وظیفهٔ انتقال نیرو از ستونها به زمین و خاک اطرافش را بر عهده دارد که بر اساس نوع ساختمان، میزان نیروهای وارده، نوع زمین و شرایط آب و هوایی منطقه نوع و ابعاد آن مشخص می‌شود.



بعدی با ه

[آرانوس 6,500]

بازم یه دختر همکاری کرد

چرا ادامه نمیدی الان؟



این حرکات از پسرا که برنمیاد که



ادامه دادم دیگه حالا نوبت توئه
