با هم cnc بسازیم

[rezanassimi 9,036]

مسیر برش هم اهمیت زیادی داره.



قطعه بخاطر حرارت در حال برش کمی جابجا میشه. پس بهتره مسیر برش طوری انتخاب بشه که اول بخش ضایعات جدا بشه و قطعه روی ورق اصلی باقی بمونه.

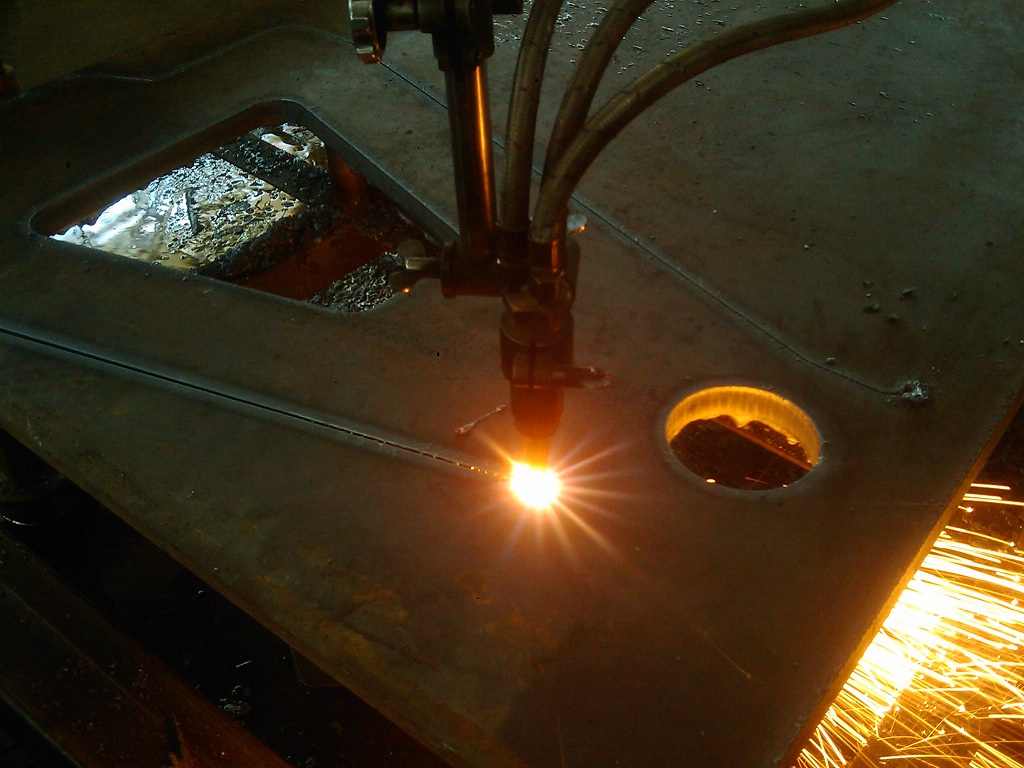

تو این عکس برش اول مارو میبینین که مسیر اشتباهی داره که بعدا اصلاحش کردیم...





[flightsazan 15]

سلام

تبریک می گم واقعا استقامت خوبی داشتید و موفق هم شدید با ارزوی موفقیت بیشترتان فقط سوالی برام شد که اصلا بحث نکردید ان هم برنامه کنترل کننده چیه و از چه برنامه یا کنترلی استفاده کردید و ایا برمبنای جی کد کار می کنید اگر مقدور است راهنمایی و شرحی بفرمایید

با تشکر

حسن

[rezanassimi 9,036]

سلام

تبریک می گم واقعا استقامت خوبی داشتید و موفق هم شدید با ارزوی موفقیت بیشترتان فقط سوالی برام شد که اصلا بحث نکردید ان هم برنامه کنترل کننده چیه و از چه برنامه یا کنترلی استفاده کردید و ایا برمبنای جی کد کار می کنید اگر مقدور است راهنمایی و شرحی بفرمایید

با تشکر

حسن



سلام دوست عزیز

درسته، انگار مهمترین قسمت این بحث یعنی کنترلرش فراموش شده بود

اون زمان که ما این دستگاهو ساختیم کنترلرهای کمی تو بازار بود و اکثرا هم پی سی بیس بودن و با استفاده از کامپیوتر کار میکردن ولی ما دوست نداشتیم همچین چیزیو رو دستگاه بذاریم همین شد تو کشورهای خارجی دنبال یه کنترلر صنعتی آماده گشتیم. یه مدل ایتالیایی پیدا کردیم که مخصوص دستگاه برش پلاسما بود که قیمتش یکم بالا بود. یه چند تا مدل چینی هم پیدا شد که قیمتهای پایینی داشتن و کاراییشونم به نظر بد نمیومد.

کنترلری که ما گرفتیم مال شرکت ادتچ چین هست که ازشون خریدیم و با دی اچ ال حدودا 3-4 روزه اومد ایران و 2-3 روزیم کارای گمرکیش طول کشید تا بدستمون رسید.

خیلی نگران بودیم که کار نکنه ولی کنترلر بدی نیست gcode استاندارد رو ساپورت میکنه و یه چند تایی خروجی دیجیتال داره که با چند تاییش با mcode ها قابل دسترسی هستن و چند تایی دیگشونم مثل شیرهای برقی گاز و اکسیژن و غیره خودش با تنظیماتی که برای پیش گرم و برش و غیره بهش میدی کنترل میکنه و کار باهاش خیلی راحته.

یه تعداد ورودی دیجیتال هم داره

امکان اتصال به کامپیوتر از طریق یو اس بی هم داره. فلش هم میخوره. میتونی برنامه هاتو با فلش بریزی داخلش. حافظه بدی نداره. در کل کنترلر بدی نیست

این شرکت جدیدا هم یه نمایندگی تو ایران داده که من تلفنی باهاشون تماس داشتم قیمتهاشون با توجه به حمل و گمرک و غیره منطقی و خوبه

فقط اینکه دلار گرون شده یه مقدار قیمت دستگاهو بالا برده که اونم نمیشه کاریش کرد دیگه...

[reza54 12]

میگم دوستان با این حجم نظر و ایده و پیشنهاد ما رو شمرنده کردن!



بابا این یه پروژه عملیه که خیر سرم گفتم باهم انجام بدیم... :w00:

اگه قرار بود تنهایی انجامش بدم که مثل باقی کار فقط عکس آخرشو میذاشتم... :w00:



سلام دوست عزیز خسته نباشید از این که میبینم با تلاش و پشتکار توانستین این دستگاه رو بسازین خوشحالم میخواستم چند تا از تجربه های خودم رو در اختارتون بزارم تا اگه مفید بو ازش استفاده کنید.

در مورد یونیت پلاسما بهترین یونیت مارک هایپرترم آمریکا است البته نوع چینی اون هم در چین با همین نام تولید میشه در مورد پلاسما در صورتی که پلاسما بتونه ورقی با ضخامت مشخص شده ای را برش بدهد میتواند سوراخ اولیه را نیز برای همان ضخامت ایجاد نماید. در مورد کیفیت برش در پلاسما خالص بودن اکسیژن 99.99 درصد در همه آنها وجود دارد فشار اکسیژن و طول منبع اکسیژن تا تورچ نیز در کیفیت برش تاثیر دارد در یونیت های برش هایپرترم تعداد جرقه و طول برش برای کاهش هزینه ها خیلی مهم است و در این یونیت ها با تورچ مخصوص حدودا دو برابر یونیت های دیگر عمر الکترود و نازل اونها است سعی کنید از یونیت های با تکنولوژی روز استفاده کنید که طول عمر الکترود و نازل در اونها بالا و قیمت آنها نسبت به مدلهای قدیمی کمتر است برای کنترل دستگاه میتوانید از کنترل های شرکت دلتا استفاده کنید. موفق باشید

[mohammad.1289 12]

سلام واقعا خوشم اومد آفرین منم در حال کار روی یه دستگاه چوب هستم منم بدبختیهای زیادی سر پیدا کردن وسایل کشیدم در حال اتمام پروژه ام

[mohammadjavad110 35]

سلام.

شما می توانید جزییات بیشتر از دستگاه در اختیارمون بگذاری منظورم از ابتدای طراحی بصورت جزییات بیان کنید و کامل تشریح کنید و این تایپیک خوبی میشه.

با تشکر.

[mohammadjavad110 35]

سلام.

خیلی خوبه موفق باشی.
