اینم برا حرکت عرضی ریلها رو کنار گذاشته ولی ژنراتور پلاسماش هم رو خود واگن حرکت دهنده نازل سوار کرده!

تا حالا ندیدم کسی این کارو بکنه. بنظر کار قشنگی نیست. میتونست کنار همون سیستم کنترل قرارش بده ...





ژنراتور رو چرا اونجا قرار داده؟!؟! دلیل خاصی داشته به نظر شما؟!:ws52:

لینک به دیدگاه
  • پاسخ 86
  • ایجاد شد
  • آخرین پاسخ

بهترین ارسال کنندگان این موضوع

بهترین ارسال کنندگان این موضوع

این دوتا چقد خوشگل کار کردن !!!









هر دوتاشون برا حرکت طولی ریلها رو کنار گذاشتن و یه شانه هم یکم بالاترش...



نمیدونم چرا از دنده شانه ای بدم میاد:w00:



تو عکس بالایی برا حرکت عرضی به نظر میاد یه ریل بالا گذاشته یه دونه هم پایین





بهرته یه کم ذائقتون رو عوض کنید و یه کم با ملایمت بیشتری در مورد دنده شانه ای تصمیم بگیرید چون اکثرا من دیدم از همین سیستم استفاده می کنن!!



توی عکس به محل هایی هم که قراره ورق روی اونجاها حرکت داشته باشه و برش داده بشه دقت کنید. جالب طراحی کردن:w16:

لینک به دیدگاه



این عکس یه ایده جالب به من داد که میتونم از دسته شانه خلاص بشم و دقت بالاتری هم داشته باشم :w16:



به نظرم اگه یه زنجیر رو بصورت طولی ببندیم و تحت کشش قرار بدیم تا خلاصی بین بوش و پینها از بین بره و سیستمی داشته باشیم که زنجیر یه نیم دور حول یه چرخ زنجیر که مستقیم به شفت سروو وصل شده عبور کنه دیگه هم نیازی به شانه سر تا سری با هزینه بالا نیست و هم خلاصی بین دنده و شانه دقت مارو پایین نمیاره :a030:



همین الآن نقشه ها رو تغییر میدم ... :ws3:





شما اگه توی سیستم دنده شانه ای از موتور پله ای استفاده کنید فقط کافیه یه بار بک لش دستگاه رو تنظیم کنید بعد دیگه احتمال لقی خیلی کمه و در ضمن دقت هم با توجه به نوع موتور خیلی بالا میره

لینک به دیدگاه
سیستم زنچیر و چرخ زنجیر ایده ی خوبیه ی ولی فکر کنم سرو صدای زیادی داشته باشه



سیستم انتقال قدرت دیگه ای غیر از این و چرخ شانه در نظر نداری ؟



خواستم بگم از سیستم تسمه تایم ( چنتا کنار هم ) استفاده کنی ولی با شرایط کار و دمای بالا و الودگی محیط ایده ی خوبی نیست ...



یکم مهلت بده ...







فکر نمی کنم تسمه برای سیستم های سی ان سی پیشنهاد خوبی باشه:ws46:





دنده شانه ای نسبت به این بقیه سیستم ها فکرکنم بهتر باشه:ws52:

لینک به دیدگاه
آره ایده بدی نیست



یه نمونه هم ازش پیدا کردم.






هم انتقال نیرو رو از موتور به گاردان با تسمه تایم انجام داده هم دو سر گاردان به میز با همین روشی که من برا زنجیر گفتم



ولی بقول خودت همون مشکلاتم داره.

با سرعت کمی که دستگاههای برش دارن بعید میدونم صدایی ازش در بیاد





اینم یه عکس دیگش

ولی با اون روش من نیست






آخه مهندس جان اگه قرار باشه تجهیزات دیگه هم روی دستگاه سوار بشه که دیگه این تسمه ها جواب گو نیست یا اگه هم جواب بده خیلی زود از کاراییش کم میشه.



اینقدر بدبین نباش نسبت به دنده شانه ای:ws2::w16::a030:

لینک به دیدگاه
ببین من یه زمانی توی چنتا کارخونه ریسندگی مدیر فنی بودم



ما 2 تا سال داشتیم



سالن قدیم که دستگاههای قبل از سال 90 بودن



دستگاههای جدید بعد از 2007



همشونم ساخت ایتالیا بودن



خودت میدونی محیط کثیفتر از ریسندگی وجود نداره



اونا هم تمام سیستمای جدیدشون با تسمه تایم طراحی شده بود



اتفاقا هم عمر دستگاه بالا رفته بود



هم روغنکاری نمیخواد



هم سر و صدا کمه



هم برای دورهای بالا و پایین مناسبه



هم عمر تسمه تایم بالاست



هم تعمیرات و تعویضش اسونتر و کم هزینه تره



یه خوبی دیگه هم که داره همون مبحث تایم کردنه که میتونه کمکت بکنه



به نظر من یکم بیشتر روی تسمه تایم فکر کن





مهندس این تسمه پیشنهاد خیلی خوبیه ولی یه کم باید بیشتر روش فکر کرد. مخصوصا اینکه این صنایعی که شما ازش مثال میزنی صنایع ریسندگی بوده نه صنایع فلز:ws52:



باز باید از همه ی جوانب سنجیده بشه. شاید اینی که شما میگی بهتر از بقیه سیستم ها جواب بده:w16:

لینک به دیدگاه
آخه مهندس جان اگه قرار باشه تجهیزات دیگه هم روی دستگاه سوار بشه که دیگه این تسمه ها جواب گو نیست یا اگه هم جواب بده خیلی زود از کاراییش کم میشه.



اینقدر بدبین نباش نسبت به دنده شانه ای:ws2::w16::a030:



ممنونم مهندس عزیز



منتظر بودم تا بیای و کمکمون کنی



ممنونم از اینکه وقت میزاری



منتظر همکاریت با اقا رضا هستیم

لینک به دیدگاه
ممنونم مهندس عزیز



منتظر بودم تا بیای و کمکمون کنی



ممنونم از اینکه وقت میزاری



منتظر همکاریت با اقا رضا هستیم





خواهش می کنم.



من اینجا فقط دارم چیزهای تازه ای از تجربیات دوستان یاد میگیرم:icon_gol::a030:

لینک به دیدگاه

توی قزوین صنایعی به اسم هفت الماس وجود داره که چندتا کارخونه ی مرتبط هستن که یکی از این کارخونه ها کارش تولید ورق هستش. منکه امروز داشتم با یکی از مهندسای شرکتش در مورد همین دستگاه برش سی ان سی صحبت می کردم تا شاید بتونم چندتا کاتالوگی چیزی برای اون دوست عزیزتون که 4شنبه توی دانشگاه بهم معرفی کردین گیر بیارم رفیقه ما گفت این شرکت هم چندتا از این دستگاه ها رو داره ولی منتهی قسمت این دوست ما متفاوت بود و گفت اجازه ی دسترسی به نقشه ها و کاتالوگ های دستگاه براش مقدور نیست:banel_smiley_4::icon_pf (34):

لینک به دیدگاه
توی قزوین صنایعی به اسم هفت الماس وجود داره که چندتا کارخونه ی مرتبط هستن که یکی از این کارخونه ها کارش تولید ورق هستش. منکه امروز داشتم با یکی از مهندسای شرکتش در مورد همین دستگاه برش سی ان سی صحبت می کردم تا شاید بتونم چندتا کاتالوگی چیزی برای اون دوست عزیزتون که 4شنبه توی دانشگاه بهم معرفی کردین گیر بیارم رفیقه ما گفت این شرکت هم چندتا از این دستگاه ها رو داره ولی منتهی قسمت این دوست ما متفاوت بود و گفت اجازه ی دسترسی به نقشه ها و کاتالوگ های دستگاه براش مقدور نیست:banel_smiley_4::icon_pf (34):





بدبختی ما ایرانیها همینه

طرف فکر میکنه حالا اگه دستگاهشو ببینیم رقیبش میشیم. دیگه فکر نمیکنه کسی که بخواد این کارو بکنه از زیر سنگم شده جورش میکنه...



و به اینم فکر نمیکنه که اگه من بتونم بسازمش یه قدم به پیشرفت کشورش کمک کرده :banel_smiley_4:

لینک به دیدگاه
با سلام خدمت دوستان عزیز. بنده اصلا در حدی نیستم که بخوام در مورد طرح های دوستان عزیزان نظر بدم و تنها سعی می کنم از نظرات بزرگواران استفاده کنم و به معلومات خودم اضافه کنم. اگه جایی توی صحبت هام اشتباهی بشه خیلی خوشحال میشم که عزیزان بهم یادآوری کنن:icon_gol:

در مورد ریل هایی که گفتین اگه قرار بود توی این پروژه استفاده بشه باید تاثیرات حرارتی احتمالی حاصل از فرآیند بر روی چرخ های لاستیکی رو مد نظر قرار می دادید.



در مورد گزینه ای که انتخاب کردید فکر کنم گزینه خوب و مناسبی باشه. ولی احساس میکنم یه کم به کثیفی حساس باشن. ما توی صنایع چوب با این ریل ها مشکل داشتیم و باید حتما بعد از هر روز کاری ریل ها به دقت تمیز میشد.



در مورد موتور من خودم موتور AC که برای دستگاه سی ان سی انتخاب شده باشه رو ندیدم ولی شنیدم که جای زیادی میگیرن! می خواستم بدونم واقعا همین طوره؟!



احساس می کنم تنها مزیتشون این باشه که یکسو کننده نمی خوان و هزینه های جانبیش کمتره. راستی قراره برای این دستگاهتون چه سیستم کنترلی استفاده کنید؟! با توجه با نوع موتورتون حتما باید هزینه ی بیشتری برای سیستم کنترل کنید و مدار بسته رو انتخاب کنید



سلام

مرسی دوست عزیز

ممنونم از همکاریت :icon_gol:



در مورد ریلهای آسانسور، تا جایی که من دیدم فقط از ریلش استفاده میکنن و واگنهاش متفاوته. چرخهای فلزی استفاده میکنن. (البته آسانسورها معمولا چرخ ندارن)



در مورد ریلها، درسته خیلی حساس هستن. قبلا هم استفاده کردیم. احتمالا یه محافظی کاوری چیزی روش بذاریم. بهرحال ریلها رو هم خریدم. ریل 25 مارک hiwin تایوان



اندازه سروو موتورهای AC هم بزرگ نیست. همون اندازه موتورای پله ای و سرووهای DC

خوبیشون اینه که دیگه ذغال ندارن. موتورها رو هم خریدم.

لینک به دیدگاه
بهرته یه کم ذائقتون رو عوض کنید و یه کم با ملایمت بیشتری در مورد دنده شانه ای تصمیم بگیرید چون اکثرا من دیدم از همین سیستم استفاده می کنن!!



توی عکس به محل هایی هم که قراره ورق روی اونجاها حرکت داشته باشه و برش داده بشه دقت کنید. جالب طراحی کردن:w16:



میدونی مشکل اصلی چیه؟ از لقی بین دنده و شانه میترسم. مخصوصا اینکه این دقت باید در طول 7 متر رعایت بشه.

اگه قدیما بود حتما این کارو میکردم ولی تو این تجربه 2 ساله یاد گرفتم که برد یعنی اینکه بشه با کمترین دقت کار بیشترین دقت عمل رو بدست آورد.



یه طرحی با زنجیر براش کشیدم که فکر کنم بد نشده. فلشم شرکت جا مونده انشاالله فردا نشونتون میدم.

برا حرکت عرضیش هم چون حرکتش زیاد نبود از بال اسکرو استفاده کردم. هم دیگه دقت نصب شانه رو نمیخواد هم اینکه دیگه موتور با واگن نازل حرکت نمیکنه و دردسر سیم کشی و این حرفا کم میشه

لینک به دیدگاه
میدونی مشکل اصلی چیه؟ از لقی بین دنده و شانه میترسم. مخصوصا اینکه این دقت باید در طول 7 متر رعایت بشه.

اگه قدیما بود حتما این کارو میکردم ولی تو این تجربه 2 ساله یاد گرفتم که برد یعنی اینکه بشه با کمترین دقت کار بیشترین دقت عمل رو بدست آورد.



یه طرحی با زنجیر براش کشیدم که فکر کنم بد نشده. فلشم شرکت جا مونده انشاالله فردا نشونتون میدم.

برا حرکت عرضیش هم چون حرکتش زیاد نبود از بال اسکرو استفاده کردم. هم دیگه دقت نصب شانه رو نمیخواد هم اینکه دیگه موتور با واگن نازل حرکت نمیکنه و دردسر سیم کشی و این حرفا کم میشه





اقایون یکم روشنتر حرف بزنین منم بفهمم چی به چیه ...



خیلی تخصصی شد یهو ...





اقا رضا شما هم اون ادامه ی امضاتونو دیگه حذف کنین

لینک به دیدگاه
میدونی مشکل اصلی چیه؟ از لقی بین دنده و شانه میترسم. مخصوصا اینکه این دقت باید در طول 7 متر رعایت بشه.

اگه قدیما بود حتما این کارو میکردم ولی تو این تجربه 2 ساله یاد گرفتم که برد یعنی اینکه بشه با کمترین دقت کار بیشترین دقت عمل رو بدست آورد.



یه طرحی با زنجیر براش کشیدم که فکر کنم بد نشده. فلشم شرکت جا مونده انشاالله فردا نشونتون میدم.

برا حرکت عرضیش هم چون حرکتش زیاد نبود از بال اسکرو استفاده کردم. هم دیگه دقت نصب شانه رو نمیخواد هم اینکه دیگه موتور با واگن نازل حرکت نمیکنه و دردسر سیم کشی و این حرفا کم میشه





آره بال اسکرو هم گزینه ی خیلی خوبیه. من چشمم زیاد آب نمیخوره که زنجیر بتونه دقت خوبی بهت بده. حالا شما امتحان کن جوابش رو حتما بگو شاید باعث ششد من تجدیدی نظری توی تصمیمام بکنم:icon_redface::a030::w16:

لینک به دیدگاه

یه چیز خوب نشونتون بدم :a030:

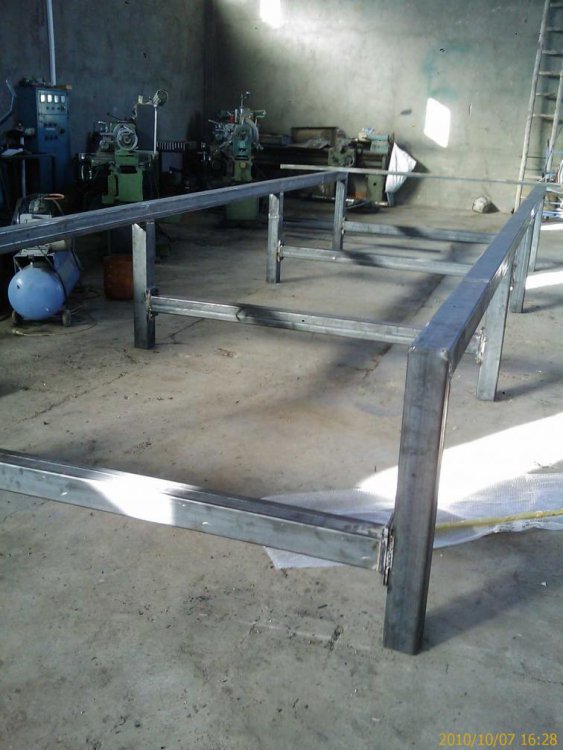

این شما و این هم پایه های CNC





attachment.php?attachmentid=1706&stc=1&d=1286917118



نظرتون چیه؟



امیدوارم مد نظر داشته باشین که کمترین هزینه مورد نظر بوده و کار مارو با اون دوتا عکس قشنگه مقایسه نکنین :ws3:



(تا همین الانش برا خرید ریل و موتور و سیستم کنترل و آهن آلات حدود 4 تومن خورده) (ببخشید 5.5 عدد درست تریه)


لینک به دیدگاه
آره بال اسکرو هم گزینه ی خیلی خوبیه. من چشمم زیاد آب نمیخوره که زنجیر بتونه دقت خوبی بهت بده. حالا شما امتحان کن جوابش رو حتما بگو شاید باعث ششد من تجدیدی نظری توی تصمیمام بکنم:icon_redface::a030::w16:



بال اسکرو فقط برا حرکت عرضیه

برا حرکت طولی بدلیل طول 7 متریش همچنان تو فکر زنجیرم . مگه اینکه دوستان نظر دیگه ای داشته باشن.

البته یه نمونه تسمه تایم متری هم دیدم. ولی وقتی بصورت طولی آزمایشش کردیم و طولش زیاد میشد احساس میکردم یکم دچار کشش میشه. با وجود شعله و آهن و خشن بودن کار بعید میدونم اون جنس لاستیکی زیاد دوام بیاره :ws52:

لینک به دیدگاه
مهندسان عزیز ببخشید میون کلومتون میام .







این میز رو تنش گیری هم کردین یا با تکخال جوش دادین ؟



نه دیگه. بچه های کارگاهمون واردن.

معمولا تو اینجور کارا دو قسمت قرینه رو پشت به پشت هم خال جوش میزنن و بعد کار هر دو طرفو باهم انجام میدن. بعد از سرد شدن خال جوشارو دوباره میشکنن. اینجوری دیگه هیچ تنشی باقی نمیمونه



خیالت راحت کاملا صافه. ولی حرکت اصلی روی ریلی انجام میشه که رو این میز نصب میشه و دقت اصلی کار روی اونه

لینک به دیدگاه
شما 3 نفر خوب تیمی میشید



اقا منم راه بدین



ابدارچی بشم راضیم



اذیتمون نکن داداش

شما تاج سر مایی

منتظر نظرات خوبتم :a030:





از اونجایی که خیلی برا این دستگاه عجله داشتیم این بود که از یک هفته پیش تا حالا خیلی از وسایلشو خریدم.

البته هیچ تجربه ای رو این کار ندارم و بازم منتظر نظرات دوستانم تا اگه اشتباهی دارم میکنم قبل از بیشتر شدنش جلوش گرفته بشه.

مطمئنا هر نظری حتی اگه باعث تغییر تو کار بشه انجامش میدم و از دوستان هم ممنون میشم بابت کمکاشون.

لینک به دیدگاه
