چدخ دنده سیاره ای دارای دو درجه آزادی می باشد وقتی این سیستم چرخ دنده به کمک دو ورودی خارجی رانده می شود خروجی شان دارای حرکت مقیدی خواهند بود!

بی زحمت فرمول کوتزباخ رو بنویسید و توضیح دهید

[just work 12354]

چدخ دنده سیاره ای دارای دو درجه آزادی می باشد وقتی این سیستم چرخ دنده به کمک دو ورودی خارجی رانده می شود خروجی شان دارای حرکت مقیدی خواهند بود!



میشه در شکل نشون بدین کدوم 2 خروجی ؟



در نوع سیاره ای , چرخدنده داره از خورشیدی نیرو میگیره و فقط یک ورودی داره

[!Ell 4694]

بی زحمت فرمول کوتزباخ رو بنویسید و توضیح دهید

بله...فرمول؟

[HaMiD.CFD 20379]

سوال؟؟؟؟؟؟؟؟؟؟؟؟؟

شتاب کریولیس چه زمانی به وجود می آید؟و در چه نوع مکانیزم هایی؟

وقتی دو عضو نسبت به هم حرکت داشته باشند.(دورانی+انتقالی)

در چه مواردی از چرخ دنده های هرزه گرد استفاده می شود؟؟؟:girl_in_dreams:

یه کاربردش میشه برای تغییر جهت



درجه آزادی چرخدنده سیاره ای به تنهایی معنی نداره،چون یک نوع چرخدنده نیست...بی نهایت چرخدنده سیاره ای داریم!

تو پستهای 697:درجه آزادی به ترتیب 2و 1 هست

[alimec 23102]

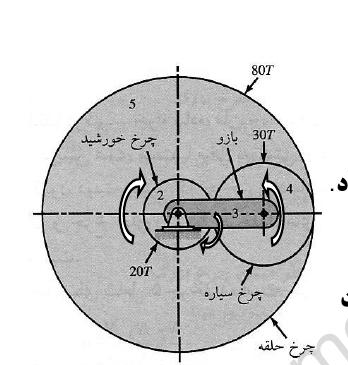

شکل:



فرمول:

درجه آزادی= n-1)3-2f-p



n=تعداد عضو های مکانیزم

f=اتصال نوع اول

p=اتصال نوع دوم

[alimec 23102]

شکل:



فرمول:

درجه آزادی= n-1)3-2f-p



n=تعداد عضو های مکانیزم

f=اتصال نوع اول

p=اتصال نوع دوم

از روی شکل:

تعداد عضوها: سه تا چرخ یه بازو و زمین کلا 5

اتصال نوع اول:تماس بین چرخ ها دو تا داریم غلتش خالص پس اتصال نوع اول هست(اتصال نوع اول یعنی دو درجه آزادی رو از مکانیزم می گیرد و دوم یعنی یه درجه ازادی رو از...)

دو تا پین داریم منتها یکی از پین ها مضاعف(پین یا لولایی که سه عضو زمین خورشید و بازو رو...) پس 3 تا اتصال میشه

پس کلا 5 تا اتصال نوع اول داریم

اتصال نوع دوم(چنگکی و..) نداریم

جایگذاری در فرمول و درجه آزادی چرخ دنده خورشیدی (سیاره ای) استاندارد ما 2 می شود.

فرمول باخ رو همیشه نمیشه استفاده کرد بعضی اوقات باید تغییراتی در مکانیم ایجاد کنیم (بحث قیود زائد) و بعد از فرمول استفاده کنیم.

مثلا مفهومی بخوایم بدست بیاریم:

مکانیزیم در حال حرکته

سرعت چرخ حلقه رو صفر می کنیم(نگه می داریمش یا مثلا به زمین متصل می کنیم)

سیستم کلا قفل شد؟

نه/ پس یه درجه آزادی رو ازش گرفتیم هنوز داره حرکت میکنه

حالا مثلا یا بازو یا خورشید رو نگه می داریم

سیستم قفل میشه؟

بله/پس ادامه نمی دیم

دو بار/ پس شد 2 درجه ازادی

اینکه بگیم چرخ دنده های خورشیدی می تونند درجات آزادی مختلفی داشته باشن درست نیست تو کتاب شیگلی هم هست فقط دو درجه ...

حالا تو شکل فوق ما بیایم چرخ حلقه رو نگه داریم حالا بگیم این مکانیزم جدید چرخ سیاره ای چند درجه هست خب معلومه میشه یک/ یعنی قسمت آبی

[!Ell 4694]

وقتی دو عضو نسبت به هم حرکت داشته باشند.(دورانی+انتقالی)



یه کاربردش میشه برای تغییر جهت



درجه آزادی چرخدنده سیاره ای به تنهایی معنی نداره،چون یک نوع چرخدنده نیست...بی نهایت چرخدنده سیاره ای داریم!

تو پستهای 697:درجه آزادی به ترتیب 2و 1 هست

ممنون!

[!Ell 4694]

مرکز آنی در چه مواقعی به وجود میاد؟برای حالتهای لغزشی و غلتشی به چه حالت

می باشد؟:girl_in_dreams:

[pianist 31129]

مرکز آنی در چه مواقعی به وجود میاد؟برای حالتهای لغزشی و غلتشی به چه حالت

می باشد؟:girl_in_dreams:

وقتی حرکت دورانی یا دورانی + انتقالی باشه مرکز انی داریم! برای بدست آوردنش هم بر امتداد سرعت عمود میکنیم.



غلتشی و لغزشی رو دیگه نمیدونم...





بچه ها لطفا یه خورده سوالات استاتیک و مقاومتی هم بپرسید...



[alimec 23102]

مفهوم فیزیکی ممان اینرسی چیست؟ اینم سوال استاتیک

[MechJJ 11368]

مفهوم فیزیکی ممان اینرسی چیست؟ اینم سوال استاتیک



دوتا ممان اینرسی داریم

یکی جرمی ، یکی سطحی

اونی که تو استاتیک و مقاومت استفاده میکنیم ممان اینرسی سطحیه

ممان اینرسی سطحی رو هم میشه گفت که به یه شکلی بیان کننده نحوه ی توزیع یک سطح حول یه محوره

هرچند ممان اینرسی بیشتر مفهوم ریاضی داره تا فیزیکی

(شکلکی که دوست داشتی رو گذاشتم تا لذت ببری)

[alimec 23102]

دوتا ممان اینرسی داریم

یکی جرمی ، یکی سطحی

اونی که تو استاتیک و مقاومت استفاده میکنیم ممان اینرسی سطحیه

ممان اینرسی سطحی رو هم میشه گفت که به یه شکلی بیان کننده نحوه ی توزیع یک سطح حول یه محوره

هرچند ممان اینرسی بیشتر مفهوم ریاضی داره تا فیزیکی

(شکلکی که دوست داشتی رو گذاشتم تا لذت ببری)

درود مهندس

ممنون بابت اون خوشگلا/ یه چیز میگم بین خودمون بمونه عاشقش شدم:girl_blush2:

دوستان می آن پاسخ شما رو کامل می کنن پاسخ سه کلمه هست /دست من باشه دو کلمه

[Eng HVAC 4139]

درود مهندس

ممنون بابت اون خوشگلا/ یه چیز میگم بین خودمون بمونه عاشقش شدم:girl_blush2:

دوستان می آن پاسخ شما رو کامل می کنن پاسخ سه کلمه هست /دست من باشه دو کلمه





با سلام

دو کلمه ای == فشار هیدرولیکی

سه کلمه ای== فشار هیدرولیکی.... (:5c6ipag2mnshmsf5ju3)



درسته؟

[MechJJ 11368]

با سلام

دو کلمه ای == فشار هیدرولیکی

سه کلمه ای== فشار هیدرولیکی.... (:5c6ipag2mnshmsf5ju3)



درسته؟



منم درباره این شنیدم.

مثل فشار آب پشت سد.

یکم بیشتر درباره این موضوع و ارتباطش با ممان اینرسی توضیح میدید؟

[just work 12354]

از روی شکل:

تعداد عضوها: سه تا چرخ یه بازو و زمین کلا 5

اتصال نوع اول:تماس بین چرخ ها دو تا داریم غلتش خالص پس اتصال نوع اول هست(اتصال نوع اول یعنی دو درجه آزادی رو از مکانیزم می گیرد و دوم یعنی یه درجه ازادی رو از...)

دو تا پین داریم منتها یکی از پین ها مضاعف(پین یا لولایی که سه عضو زمین خورشید و بازو رو...) پس 3 تا اتصال میشه

پس کلا 5 تا اتصال نوع اول داریم

اتصال نوع دوم(چنگکی و..) نداریم

جایگذاری در فرمول و درجه آزادی چرخ دنده خورشیدی (سیاره ای) استاندارد ما 2 می شود.

فرمول باخ رو همیشه نمیشه استفاده کرد بعضی اوقات باید تغییراتی در مکانیم ایجاد کنیم (بحث قیود زائد) و بعد از فرمول استفاده کنیم.

مثلا مفهومی بخوایم بدست بیاریم:

مکانیزیم در حال حرکته

سرعت چرخ حلقه رو صفر می کنیم(نگه می داریمش یا مثلا به زمین متصل می کنیم)

سیستم کلا قفل شد؟

نه/ پس یه درجه آزادی رو ازش گرفتیم هنوز داره حرکت میکنه

حالا مثلا یا بازو یا خورشید رو نگه می داریم

سیستم قفل میشه؟

بله/پس ادامه نمی دیم

دو بار/ پس شد 2 درجه ازادی

اینکه بگیم چرخ دنده های خورشیدی می تونند درجات آزادی مختلفی داشته باشن درست نیست تو کتاب شیگلی هم هست فقط دو درجه ...

حالا تو شکل فوق ما بیایم چرخ حلقه رو نگه داریم حالا بگیم این مکانیزم جدید چرخ سیاره ای چند درجه هست خب معلومه میشه یک/ یعنی قسمت آبی



ممنونم مهندس عزیز



خوب شاید این بحث برای بسیاری از دوستان عزیز مهم نباشه و اکثر قریب به اتفاق بچه هایی که اجزا پاس کردند توی کتاب شیگی فقط این جمله رو خوندند که " چرخدنده سیاره ای 2 درجه ازادی داره " و ازش گذشتند و اصلا در موردش عمیقا فکر کردند ...



واقعا از توضیحاتتون لذت بردم .



ممنون

[just work 12354]

خوب یه سوال مقاومتی دارم



همگی در مورد " فشار هیدروستاتیکی " شنیدیم و تقریبا مفهومشو میدونیم .



حالا سوال من اینه :



آیا کشش هیدروستاتیکی هم داریم ؟ چرا ؟



اصلا توجیه کشش هیدروستاتیکی چجوریه ؟

[Eng HVAC 4139]

خوب یه سوال مقاومتی دارم



همگی در مورد " فشار هیدروستاتیکی " شنیدیم و تقریبا مفهومشو میدونیم .



حالا سوال من اینه :



آیا کشش هیدروستاتیکی هم داریم ؟ چرا ؟



اصلا توجیه کشش هیدروستاتیکی چجوریه ؟



قبلا تو همین فروم در موردش بحث شده

[Eng HVAC 4139]

منم درباره این شنیدم.

مثل فشار آب پشت سد.

یکم بیشتر درباره این موضوع و ارتباطش با ممان اینرسی توضیح میدید؟



ّF=PA

P=ρgh

F=Kh

K همون مقدار ثابت هست که نشون میده نیرو و ارتفاع رابطه خطی دارند

I=FxhxhxdA





[HaMiD.CFD 20379]

مرکز آنی در چه مواقعی به وجود میاد؟برای حالتهای لغزشی و غلتشی به چه حالت

می باشد؟:girl_in_dreams:

در این سوال شما سه نوع حرکت داریم

فلتش خالط-غلتش+لغزش-غلتش خالص

غلتش خالص تماس با سطح میشه مرکز آنی

اون دوتای دیگه هم با قضیه کِنِدی باید بدست بیاری

[!Ell 4694]

وقتی حرکت دورانی یا دورانی + انتقالی باشه مرکز انی داریم! برای بدست آوردنش هم بر امتداد سرعت عمود میکنیم.





غلتشی و لغزشی رو دیگه نمیدونم...







بچه ها لطفا یه خورده سوالات استاتیک و مقاومتی هم بپرسید...







درسته!هرگاه دو جسم نسبت به هم دارای حرکت باشند یه مرکز آنی برای آن دو جسم وجود دارد درواقع مرکز آنی نقطه مشترک هر دو جسم است که سرعت هردو جسم در آن نقطه برابر است.

برای لغزشی خطی عمود در بی نهایت و برای غلتشی در نقطه تماس!

ممنون از جوابت...
