رفع اشکال اتوکد

[!Hooman 10,133]

به جای display گذاشتم رو extend شد...مرسی از راهنماییات ونوس جون خیلی کمک کردی

برای من درست نشد

نقشم تو پایین ترین قسمت برگه قرار میگیره !!

ی برنامه دانلود ک از نقشه اتوکد pdf میساخت ، خیلی باحاله ، نقشه رو برات فیت میکنه

از شانسم الان نصب میکنم اجرا نمیشه :icon_razz:

نرم افزارش اینه :

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

حجمش 77 مگ هست

[sabok bal 17]

سلام

من تازگیا یه مشکل پیدا کردم تو کدم، میدونین چی شده وقتی تریم میکنم کامل پاک نمیشه نمیدونم چه جوری بگم ببینین مثلا وقتی بزا ببینم میشه عکس بزارم.



الان شد، بببینین الان اون خط و که من تریم میکنم یه تیکه ازش میره ولی کامل تریم نمیشه!!!! نمیدونم چش شده این اعصابمو خورد کرده.



[!Hooman 10,133]

سلام

من تازگیا یه مشکل پیدا کردم تو کدم، میدونین چی شده وقتی تریم میکنم کامل پاک نمیشه نمیدونم چه جوری بگم ببینین مثلا وقتی بزا ببینم میشه عکس بزارم.



الان شد، بببینین الان اون خط و که من تریم میکنم یه تیکه ازش میره ولی کامل تریم نمیشه!!!! نمیدونم چش شده این اعصابمو خورد کرده.



عکستون معلوم نیست !

[sabok bal 17]

عکستون معلوم نیست !



ببین این یکی خوبه؟



برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[* v e n o o s * مهمان]

ببین این یکی خوبه؟



http://up.vatandownload.com/images/4cd2ew3g92p3w27w0t4z.jpg

عهههه؛این چرا اینجوری شده ؛ خطتو پیوسته کشیدی؟ شاید تو حالت top خط نمیکشی اینطوریه



تازگیا مثل اینکه این نرم افزارا بازیشون گرفته؛ منم تو مکس خطام معلوم نمیشدن بعد کلی دستکاریش کردم بازم مخفی بودن؛ یه خط کشیدم روشون همشون برگشتن

[sabok bal 17]

عهههه؛این چرا اینجوری شده ؛ خطتو پیوسته کشیدی؟ شاید تو حالت top خط نمیکشی اینطوریه



تازگیا مثل اینکه این نرم افزارا بازیشون گرفته؛ منم تو مکس خطام معلوم نمیشدن بعد کلی دستکاریش کردم بازم مخفی بودن؛ یه خط کشیدم روشون همشون برگشتن



آره خطم پیوستس، اینم نزدیکه تحویل پروژها بازیش گرفته منو عصبی کنه



مرسی از شما.

[tina-arch مهمان]

منم یه سوال دارم :

من میخوام پلانمو که مقیاسش 100هست رو pdfکنم منتها میخوام که مقیاسش 500 بشه

اونوقت تو قسمت scaleچی بنویسم ؟

[*mini* 37,778]

منم یه سوال دارم :

من میخوام پلانمو که مقیاسش 100هست رو pdfکنم منتها میخوام که مقیاسش 500 بشه

اونوقت تو قسمت scaleچی بنویسم ؟

عزیزم من کار 1:500 که داشتم میخواستم به 1:100 تبدیلش کنم اوومدم یه 2 برابر، یه 2 برابر و یه 2.5 برابر زدم اندازم درست شد....ینی 1:100 شد.میتونی عکس این عمل رو انجام بدی 1:500 بشه

[R.Irankhah 25,490]

منم یه سوال دارم :

من میخوام پلانمو که مقیاسش 100هست رو pdfکنم منتها میخوام که مقیاسش 500 بشه

اونوقت تو قسمت scaleچی بنویسم ؟

باید عدد 0/2 رو بزنی تینا جونم

[tina-arch مهمان]

باید عدد 0/2 رو بزنی تینا جونم

آخه دوتا جای خالی هست دومی رو2 بنویسم ؟اولی رو چی؟

[R.Irankhah 25,490]

آخه دوتا جای خالی هست دومی رو2 بنویسم ؟اولی رو چی؟

روی scale کلیک کن بعد شکل رو انتخاب کن و یه جا توی صفحه کلیک کن , بعد از اون یه کادر ظاهر میشه که باید توی کادر عدد 0/2 رو بزنی و اینتر کنی اینجوری مقیاس به 1/500 تغییر پیدا میکنه عزیزم



[tina-arch مهمان]

نه منظور من این نیست

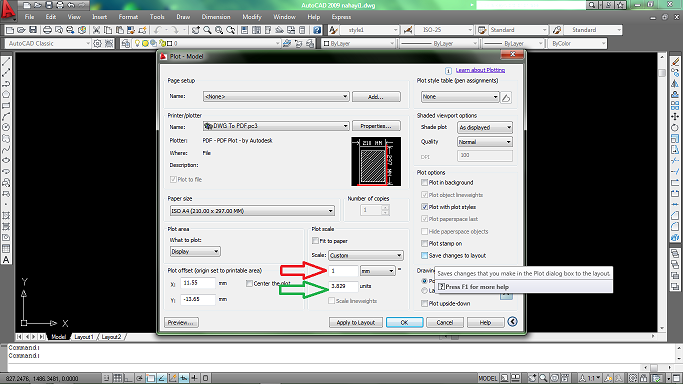

منظورم قسمت plot هست که میخوام به pdf تبدیلش کنم که ببرمش فتوشاپ

مثل این تصویر که با فلش نشون دادم

[R.Irankhah 25,490]

آها من فکر کردم خود scale رو میگی

من همیشه توی صفحه مقیاس رو تغییر میدم و توی قسمت unite عدد 0/1 رو مینویسم و پلات میگیرم .

ولی اگر مقیاس رو هم توی صفحه نخوای تغییر بدی توی کادر دوم 0/5 رو بنویس , کادر اول لازم نیست تغییر بدی فقط باید روی mm باشه

[tina-arch مهمان]

آها من فکر کردم خود scale رو میگی

من همیشه توی صفحه مقیاس رو تغییر میدم و توی قسمت unite عدد 0/1 رو مینویسم و پلات میگیرم .

ولی اگر مقیاس رو هم توی صفحه نخوای تغییر بدی توی کادر دوم 0/5 رو بنویس , کادر اول لازم نیست تغییر بدی فقط باید روی mm باشه

باشه حتما امتحانش میکنم خیلی ممنون

[hadi2643 620]

سلام دوستان اومدم که اگه بتونم کمکتون کنم

[* v e n o o s * مهمان]

سلام دوستان اومدم که اگه بتونم کمکتون کنم



سلام سلاااام,



خیلیییی عالیه؛ خوش اومدی

[MechJJ 11,368]

سلام بچه ها

اینجا کسی نحوه محاسبه ممان اینرسی توی کد رو میدونه؟

(الان میگن ممان اینرسی چی هست اصن؟)

[Construction 4,752]

سلام بچه ها

اینجا کسی نحوه محاسبه ممان اینرسی توی کد رو میدونه؟

(الان میگن ممان اینرسی چی هست اصن؟)



مقطع مورد نظرت را با Region به سطح تبدیل کن سپس مشخصات مقطع را از طریق منوی زیر پیدا کنید



Tools.........>inquiry.........Region/Mass Properties

[ooraman 22,216]

من دو تا مشکل دارم تو کد



یکی اینکه وقتی اندازه هام و به سانتی متر میده به جای متر! هرچی تو dimention style و setting تغییرات میدم تغییری نمیکنه!



دوم مشکل فونت هستش یه فایلی دارم که وقتی بازش میکنم فونتاش درسته ولی وقتی تغییری تو حروف میدم



حرف جدید و به هم میریزه !با فونتای دیگه هم مینویسم دوتا حالت به وجود میاد یا کلا از اول به هم ریخته مینویسه



یا تو صفحه کد درسته وقتی پی دی اف میکنم فونتش به هم میریزه ...تو preview فونتارو درست نشون میده ولی



سیو که میکنم فونتش و به هم ریخته سو میکنه!



فونت دانلود کردم ،ریکارم کردم ولی جواب نداد!

[Construction 4,752]

من دو تا مشکل دارم تو کد



یکی اینکه وقتی اندازه هام و به سانتی متر میده به جای متر! هرچی تو dimention style و setting تغییرات میدم تغییری نمیکنه!



دوم مشکل فونت هستش یه فایلی دارم که وقتی بازش میکنم فونتاش درسته ولی وقتی تغییری تو حروف میدم



حرف جدید و به هم میریزه !با فونتای دیگه هم مینویسم دوتا حالت به وجود میاد یا کلا از اول به هم ریخته مینویسه



یا تو صفحه کد درسته وقتی پی دی اف میکنم فونتش به هم میریزه ...تو preview فونتارو درست نشون میده ولی



سیو که میکنم فونتش و به هم ریخته سو میکنه!



فونت دانلود کردم ،ریکارم کردم ولی جواب نداد!



برای تغییر مقیاس اندازه گذاری به مسیر زیر برید



dimention style>Modify> Primary Units>Measurement scale



.........



در مورد فونت که با ویرایش بهم میر یزه احتمالا با فونت کاتب نوشته شده چون همچین وضعیتی برای فونت کاتب پیش مییاد



برای فونت هم راه زیر را امتحان کنید شاید جواب داد

در پنجره پلات روی propertice در پنجره باز شده تب.... Device and

بخش graphics

trure type text...

گزینه true type as graphics را فعال کن
