آرانوس 6500 ارسال شده در 9 تیر، 2011 یه خروجی pdfازش بگیر اگه این کارو بکنم کیفیت کار میاد پایین ببینید من این پلات رو در قطع خیلی بزرگ میخوام و به نظر پلات از خو فایل اتوکد باشه خیلی باکفیت تره
hadi2643 620 ارسال شده در 10 تیر، 2011 اگه این کارو بکنم کیفیت کار میاد پایین ببینید من این پلات رو در قطع خیلی بزرگ میخوام و به نظر پلات از خو فایل اتوکد باشه خیلی باکفیت تره شما pdf رو از فایل اتوکد با سایزی که خودت می خوای میگیری کیفیتش هم پائین نمیاد 1
maryam_alien 9904 ارسال شده در 10 شهریور، 2011 یه اشکالی دارم ولی نمیدونم چه جوری بگم. من میخوام یه سازه سه بعدی تو اتوکد سه بعدی بکشم. یه مجموعه از تیر و ستون.میخوام یه حجم توپر و پیوسته باشن. مثل اینکه باید از فرمان solid profile استفاده کنم. ولی جایی ندیدم که این فرمان رو توضیح داده باشه. اگر یه راهنمایی به انگلیسی یا فارسی دارین میشه معرفی کنین؟ یا میشه یه مختصر توضیح بدین چی کارش باید بکنم و از کجا شروع کنم؟ میسی :girl_blush2: 1
maryam_alien 9904 ارسال شده در 22 شهریور، 2011 یه سوال دیگه چه جوری میشه یه شکلی رو که با فرمان Polyline کشیدیم تبدیل کنیم به یه 3dface ؟ 1
Construction 4752 ارسال شده در 22 شهریور، 2011 یه [/url]اشکالی دارم ولی نمیدونم چه جوری بگم.من میخوام یه سازه سه بعدی تو اتوکد سه بعدی بکشم. یه مجموعه از تیر و ستون.میخوام یه حجم توپر و پیوسته باشن. مثل اینکه باید از فرمان solid profile استفاده کنم. ولی جایی ندیدم که این فرمان رو توضیح داده باشه. اگر یه راهنمایی به انگلیسی یا فارسی دارین میشه معرفی کنین؟ یا میشه یه مختصر توضیح بدین چی کارش باید بکنم و از کجا شروع کنم؟ یکسری مقاطع دو بعدی از پیش آماده در اتوکد قرار داره که میتونید از اونها استفاده کنید با زدن ctrl +3 یک پانل باز میشه که در قسمت civil/structuralمیتونی یکی از مقاطع IPE را انتخاب کنی با انتخاب مقطع یک مثلث آبی هم در کنارش در صفحه ظاهر میشه که میتونی سایز IPE مورد نظر را هم انتخاب کنید حالا باید خطوط را تبدیل به سطح کنید در خط فرمان تایپ کنید BO اینتر... در پنجره باز شده دکمه pick point را بزنید و شکل را انتخاب و okکنید حالا با دستور extrude یا presspull سطح دوبعدی را تبدیل به یک شکل 3 بعدی کنید یه سوال دیگه چه جوری میشه یه شکلی رو که با فرمان Polyline کشیدیم تبدیل کنیم به یه 3dface ؟ bo اینتر زدنpick point و انتخاب شکل و ok 2
maryam_alien 9904 ارسال شده در 22 شهریور، 2011 من یه 3d polyline کشیدم این کاری که شما میگی رو میکنم تبدیلش میکنه به polyline ولی من 3dface میخوام 1
Construction 4752 ارسال شده در 22 شهریور، 2011 اگه عکس بزارید بهتره در شکل زیر در قسمتی که با فلش مشخص شده باید regionانتخاب شده باشه .......... روش دوم Draw>>Region و انتخاب شکل 2
maryam_alien 9904 ارسال شده در 22 شهریور، 2011 این دفعه تبدیل میشه به region که با 3dface فرق داره...من 3dface میخوام.... 1
fateme.ar 46 ارسال شده در 24 شهریور، 2011 لطفا کمک کنید من میخوام پلانمو سه بعدی کنم اما دستور press/pullاجرا نمیکنه هر کاری میکنم فرمان فعال نمیشه،در ضمن پنجره و در و پله رو با چه دستوری سه بعدی کنم؟؟ 2
hadi2643 620 ارسال شده در 25 شهریور، 2011 لطفا کمک کنیدمن میخوام پلانمو سه بعدی کنم اما دستور press/pullاجرا نمیکنه هر کاری میکنم فرمان فعال نمیشه،در ضمن پنجره و در و پله رو با چه دستوری سه بعدی کنم؟؟ چند دلیل ممکنه داشته باشه : 1- شکلت بسته نباشه 2- لایه ای که ترسیمات باهاش انجام میشه خاموش باشه 3- زوم تصویرت نزدیک و قسمتی از شکلی که می خوای بسازی تو صفحه نمایش نیست که بعید می دونم از اون باشه 4- ucs در جهت مناسبی نباشه 4
hadi2643 620 ارسال شده در 25 شهریور، 2011 لطفا کمک کنیدمن میخوام پلانمو سه بعدی کنم اما دستور press/pullاجرا نمیکنه هر کاری میکنم فرمان فعال نمیشه،در ضمن پنجره و در و پله رو با چه دستوری سه بعدی کنم؟؟ پنجره و پله مگه چیزه خاصی داره که نمی تونی مشکلش چیه پله هم اگه دو بازوی رفت و برگشت باشه که از مقطعش حجمش رو در میاری 4
Mahnaz.D 61917 مالک ارسال شده در 7 مهر، 2011 یکی بگه مشکل چیه؟ اینو ببینید.... وقتی اسکیل رو اون پایین ( پایین سمت راست) عوض می کنم... هیچ تعییری تو اندازه ها ندارم!!! مشکل چیه؟ 3
fargol_2408 3453 ارسال شده در 7 مهر، 2011 اتفاقا منم همین سوالم بود،چند بار امتحان کردم نشد،برای همین همیشه 1:1 میکشم تو پرینت درست میکنم 2
u17r480y 13 ارسال شده در 8 آبان، 2011 آقا این دیگه داره کچلم می کنه! بیشتر فرمانای اتوکدم عوض شده! مثلا می خوام دایره بکشم، C رو که میزنم، عمل کپی رو انجام میده!! فرمان O آف ست نمیکنه! یا می خوام با B بلاک کنم، یه خاک دیگه تو سرش می ریزه! هیشکی نمی تونه کمکم کنه؟ میخوام مثه اولش بشه. یا اگه میشه بگید چطور همه ی تنظیمات رو default کنم. لطفا نگید نرم افزارو دوباره نصب کن! 2
Mahnaz.D 61917 مالک ارسال شده در 12 آبان، 2011 آقا این دیگه داره کچلم می کنه! بیشتر فرمانای اتوکدم عوض شده! مثلا می خوام دایره بکشم، C رو که میزنم، عمل کپی رو انجام میده!! فرمان O آف ست نمیکنه! یا می خوام با B بلاک کنم، یه خاک دیگه تو سرش می ریزه! هیشکی نمی تونه کمکم کنه؟ میخوام مثه اولش بشه. یا اگه میشه بگید چطور همه ی تنظیمات رو default کنم. لطفا نگید نرم افزارو دوباره نصب کن! جدیدا" اینجوری شده یا از وقتی نرم افزارتون رو نصب کردید اینجوری بود؟ 1
Ali.Akbar 9300 ارسال شده در 26 آبان، 2011 آقا این دیگه داره کچلم می کنه! بیشتر فرمانای اتوکدم عوض شده! مثلا می خوام دایره بکشم، C رو که میزنم، عمل کپی رو انجام میده!! فرمان O آف ست نمیکنه! یا می خوام با B بلاک کنم، یه خاک دیگه تو سرش می ریزه! هیشکی نمی تونه کمکم کنه؟ میخوام مثه اولش بشه. یا اگه میشه بگید چطور همه ی تنظیمات رو default کنم. لطفا نگید نرم افزارو دوباره نصب کن! سلام این مشکلات فکر میکنم از suport باشه . برای من که اینطوری شده بود دوباره نصب کردم و درست شد . و شما میتونی از یک سیستم دیگه که Cad داره قسمت ساپورتشو کپی کنی و بیای تو سیستم خودت paste کنی شاید درست بشه ( البته بگم که خودم اینکارو نکردم ها !) بهترین کار اینه که دوباره نصب کنی ! 2
Ali.Akbar 9300 ارسال شده در 26 آبان، 2011 یکی بگه مشکل چیه؟اینو ببینید.... وقتی اسکیل رو اون پایین ( پایین سمت راست) عوض می کنم... هیچ تعییری تو اندازه ها ندارم!!! مشکل چیه؟ شما وقتی که با scale مقیاس پلان را کم میکنید خط اندازه ها اینطوری کوچک نمیشوند و برای اینکه مقیاس خط اندازه ها را به یک اندازه کوچک کنید بروید قسمت تنظیمات خط اندازه یا حرف D بزنید و بعد گذینه ی modify را بزنید و بعد اون بالا گزینه ی fit را بزنید و سمت راست جلوی use overal scale of معمولا عدد 1 هست که این عدد را میتوانید کم و زیاد کنید و اگر کم کنید به همون نسبت کل خط اندازه را کوچک میکند و اگر زیاد بزرگ میکند . امیدوارم که مشکلتون حل بشه گرچه که دیر دیدم 2
u17r480y 13 ارسال شده در 2 آذر، 2011 جدیدا" اینجوری شده یا از وقتی نرم افزارتون رو نصب کردید اینجوری بود؟ نه اولش درست بود.مشکلم رفع شد میدونین چجوری؟! دوستم گف کافیه فقط یه بار F1 رو بزنی بعد صفحه رو ببندی!!! واقعا درست شد!!! 1

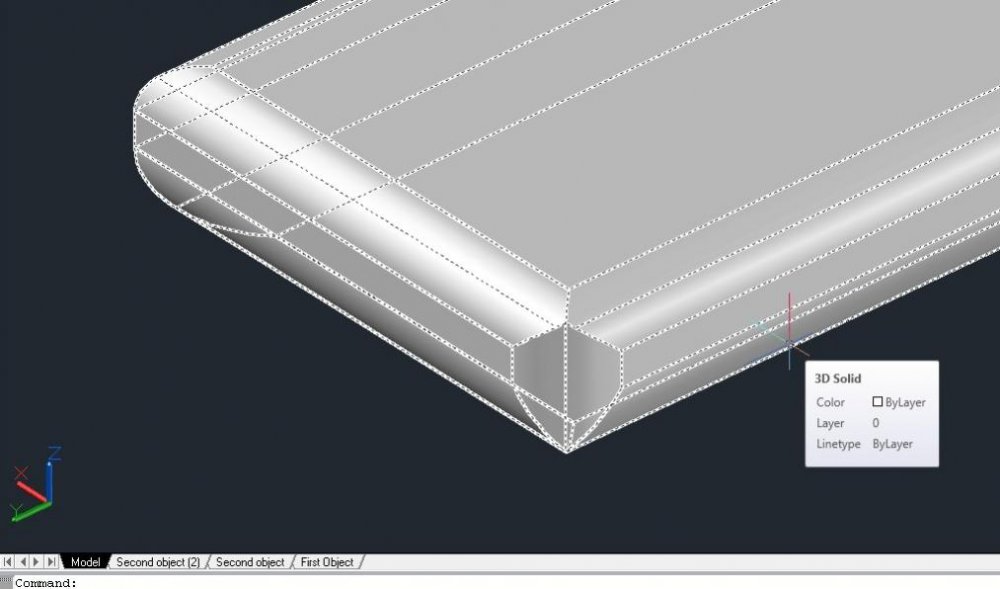

zahradhghn 14 ارسال شده در 14 آذر، 2011 من می خواهم که موبایلم را بکشم ولی برای گوشه های مکعب مشکل دارم . می خواهم که گوشه های مکعب کاملا گرد بشه ولی چون از سه طرف گرد می کنم در یک نقطه مشکل بوجود میاد و یکی از گوشه ها تیز باقی می ماند. 2
