مبدلها و یکسو کننده های کنترل شده و کنترل نشده


ارسال های توصیه شده

فصل اول



مبدلهای تشدیدی و نیمه تشدیدی



عناصر کلید زنی در مبدل های با کنترل pwmمیتوانند چنان فرمان داده شوند که شکل مطلوب ولتاژ جریان در خروجی تولید شود با وجود این لازمه این امر ان است که عناصر در جریان بار با مقدار diبرdt زیاد روشن و خاموش شوند همچنین کلیدها در معرض تنشهای ولتاژ بالا قرار گرفته تلفات قدرت ناشی از کلید زنی عنصر عنصر به طور خطی با فرکانس کلید زنی افزایش میابد تلفات روشن و خاموش شدن میتواند بخش مهمی از مجموع تلفات قدرت باشد همچنین کلیدها در معرض تنشهای ولتاژ بالا قرار گرفته تلفات ناشی از کلید زنی عنصر به طور خطی با فرکانس کلید زنی افزایش میابد تلفات روشن و خاموش کردن میتواند بخش مهمی از مجموع تلفات قدرت باشد همچنین در اثر di بر dt و DVبرDTزیاد تداخل الکترو مقناطیسی در شکل موجهای مبدل تولید میشود

در لحظه صفر بودن ولتاژ یا جریان عنصر کلید زنی افزایش میابد تلفات قدرت ناشی از کلید زنی صورت بگیرد معایب PWMمیتواند حذف شد یا به حداقل برسد در مبدل پالس تشدیدی ولتاژ یا جریان را با ایجاد مدار تشدید LCوادار میکنند تا از صفر عبور کند مبدلهای تشدیدی به هشت نوع دسته بندی میشوند

1_اینورترهای تشدیدی سری

2_اینورترهای تشدیدی موازی

3_مبدل تشدیدی کلاس E

4_یکسو کننده تشدیدی کلاس E

5_مبدلهای تشدیدی کلید زنی در ولتاژ صفر ZVS

6_مبدلهای تشدیدی کلید زنی در جریان صفر ZCS

7_مبدلهای تشدیدی کلید زنی در ولتاژ صفر ZVS دو ربعی

8_اینورترهای تشدیدی با اتصال DC



من در این تاپیک قصد دارم که این مبدلهارو به صورت تک تک توضیح بدم و جون حجم این بحث زاده ممکنه که طول بکشه تا این تاپیک به صورت کامل اماده بشود

این مطالب صرفا برای انجمن نو اندیشان تهیه میشود و استفاد از مطالب ان با ذکر منبع بلا مانع است

لینک به دیدگاه
  • پاسخ 99
  • ایجاد شد
  • آخرین پاسخ

بهترین ارسال کنندگان این موضوع

  • مجید بهره مند

    100

بهترین ارسال کنندگان این موضوع

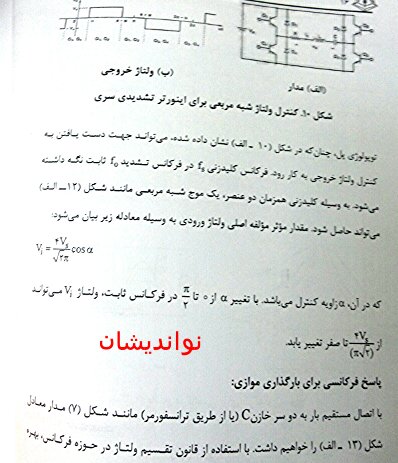

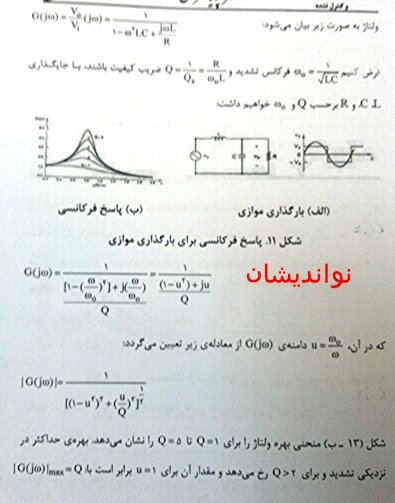

اینورترهای تشدیدی سری



اصول اینورترهای تشدیدی سری بر اساس نوسان جریان تشدید میباشد .اجزای جابه جایی و کلید زنی به صورت سری با بار به شکل یک مدار زیر میرایی قرار داده میشوند جریان عبوری از عناصر کلید زنی در اثر مشخصه طبیعی مدار به صفر میرسد .اگر المان کلید زنی تریستور باشد جا به جایی خودی است این نو اینورتر در فرکانس خروجی بالا در حدود 200 هرتز تا 100هرتز شکل موج سینوسی تولید میکند و عموما و عموما در کاربردهای با خروجی نسبتا ثابت مانند گرمایشش القایی .فرستنده های سونار لامپهای فلورسنت یا ژنراتورهای الترا سونیک به کار برده میشود .در اثر کلید زنی فرکانس بالا اندازه اجزای جا به جایی کوچک می باشد

بسته نحوه اتصال عناصر کلید زنی و بار ترکیبهای مختلفی از اینورترهای تشدیدی سری وجود دارد اینورترهای سری را میتوان به دو دسته طبقه بندی کرد

1- اینورترتشدیدی سری با کلیدهای یک طرفه

2-اینورترتشدیدی سری با کلیدهای دو طرفه



شکل 1الف ارایش مداری اینورتر سری ساده ای را با استفاده از دو کلید تریستور ی یک طرفه نشان میدهد هنگامی که تریستور t1اتش میشود پالس تشدید جریان از طرق بار جاری میشود جریان در t1m=tبه صفر میرسد و t1

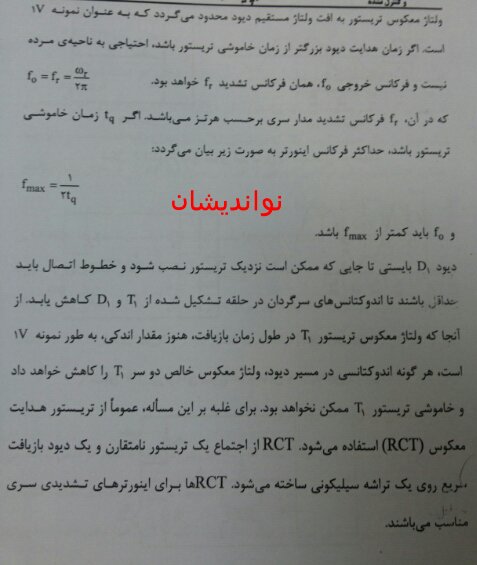

جابه جایی خودی میگردد اتش کردن تریستور t2باعث میشود که جریان تشدید معکوس از طرق بار جاری گردد و t2 نیز جابه جایی خودی شود عملکرد مدار را میتوان به سه حالت تقسیم بندی کرد که مدار معادل انها در شکل ا-ب نشان داده شده است سیگنالهای گیت تریستور ها و شکل موجهای جریان بار و ولتاژ خازن در شکل 1-پ نشان داده شده است

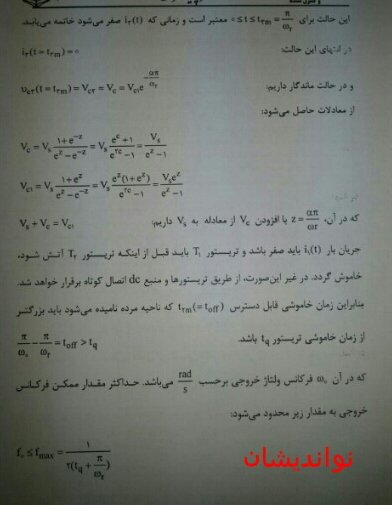

مدار تشدیدی سری متشکل از l.c و بار مقاومتی فرض شده است باید زیر میرایی باشد
