نکته: اگر صفحه تصویر بین شکل و ناظر باشد هر چه به ناظر نزدکتر شود تصویر کوچکتر و اگر این صفحه پشت ناظر قرارگیرد تصویر بزرگتر میگردد.

برای ترسیم یک پرسپکتیو:



1- صفحه تصویر و خط افق و خط زمین را ترسیم میکنیم.



نکته: فاصله خط زمین و خط افق همان ارتفاع ناظر میباشد. H



2- اکنون نقطه مرکز دید را (E) در جایی نزدیک به صفحه تصویر ترسیم مینمائیم. با در نظر گرفتن این موضوع که هرچه نقطه دید به تصویر نزدیکتر باشد پرسپکتیو بزرگتر میشود و بلعکس.



3- با توجه به زوایای دید مناسب برای دیدن یک شی زاویه های 60 و 30 درجه از نقطه دید ترسیم کرده تا صفحه تصویر را قطع کند از این نقطه عمودی بر خط افق رسم میکنیم تا خط افق را در نقاط VP1,VP2 قطع کند.



4- سپس برای بدست آوردن ارتفاع یکی از اضلاع موازی مخروط را (که ضلع موازی مخروط 30درجه پیشنهاد میشود) را امتداد داده تا صفحه تصویر را در نقطه H قطع کند. نقطه H نیم خطی بر صفحه تصویر رسم میکند که این نیم خط را محل تقاطع نیم خط H, HB` با خط زمین (GL) نقطه صفر ما محسوب میگردد که این نقطه راO نامگذاری میکنیم از نقطه O به میزان ارتفاع شکل جدا کرده و آن را H محسوب میکنیم.



اکنون برای بدست آوردن پرسپکتیو چهار ضلعی A,B,C,D به ترتیب زیر عمل میکنیم.



از نقطه E (نقطه مرکز دید) به هریک از رئوس A,B,C,D وصل کرد و امتداد داده تا صفحه تصویر را در نقطه A1,B1,C1,D1 قطع کنید. از هریک از این نقاط عمودی بر صفحه تصویر رسم میکنیم و آنها را به ترتیب A0,B0,C0,D0 مینامیم، با در نظر گرفتن اینکه نزدیک رأس به ما نقطه A میباشد از Vp1 به نقطه Oوصل کرده تا خطوط A0, B0 را در نقاط A`,B` قطع نمائیم خط A`B` پرسپکتیو AB میباشد سپس از A` به Vp2 وصل کرده تا خط D0 را در نقطه D` قطع نماید از نقطه D` به Vp1وصل نمایم تا خط CO را در نقطه C` قطع نماید اکنون میتوانیم با وصل کردن نقاط B`,C` به یکدیگر چهارضلعی A`,B`,C`,D` را بدست آوریم.



برای رسم ارتفاع این حجم

از Vp1 به H وصل مینمائیم وآن را امتداد می دهیم تا A0 , B0در نقاطA`B`قطع نماید ادامه ترسیم همچون مرحله پیش میباشد.



1- پس از پاک نمودن خطوط اضافه ونیز خطوط ندید(برای نشان دادن خط ندید هم میتوان از خط چین استفاده نمود)هال پس از پاک کردن خطوط ندید مکعب A`,B`,C`,D` - A",B",C",D"نمایان میشود.



2- توصیه>مخروط دید را 30و60درجه ترسیم کنید.

ترسیم پرسپکتیو به گونه ای که به جای سقف کف دیده شود:



3- همانند تمرین قبل این کار را نجام می دهیم تا جایی که ارتفاع را بدست می آوریم وبه جای اینکه از روی خط اچ ال جدا کرده و به بالا می بریم هال ادامه مراحل همانند تمرین قبل است.



پرسپکتیو1نقطه ای:



همانند قبل خطوط زمین و افق وصفحه تصویر را رسم میکنیم ولی خروط دید را 45درجه رسم میکنیم ونقطه گریز را عمودی رسم می کنیم از نقطه دید ناظر خط HL را قطع کند(Vp)بعد برای بدست آوردن ارتفاع ضلع بالایی را امتداد می دهیم تا روی خط زمین مستطیلی درست شود بعد از نقطهE مانند حالت قبلی به نقاط مستطیلی وصل کرده و عمودی اخراج می کنیم سپس از نقطه Vp به A1 وبعد به سمت B1 وصل می کنیم به طوری که ارتفاع را درصفحه (روی خط زمین قطع کند)



سپس از نقطهVpدوباره بهA1,B1وصل می کنیم این بار از روی ارتفاع وصل می کنیم.



پرسپکتیو یک نقطه ای(شیوه دوم)





طریقه ترسیم دایره در پرسپکتیو30و60درجه:



همانند گذشته بعد از ترسیم مخروط دید وقرا دادن دایره در آن دایره را در مربعی محاط کرده به طوری که دایره بر روی وسط هر ضلع مربع با مربع نقطه تقاطعی ایجاد کند



هال از نقطه دید به هر یک از این نقطه تقاطع خطی رسم کرده و امتداد می دهیم تا به خط زمین برسد.هال از امتداد این 4خط به صورت قائم چهار گوشه دایره به دست می آید که همانند قبل که گفته شد دایره در پرسپکتیو به صورت بیضی نشان داده می شود.



نکته:برای ترسیم دایره بهتر است که دایره دورتر از نقطه دید باشد تا دایره پرسپکتیو جالب تری به تصویر کشیده شود.

لینک به دیدگاه
  • پاسخ 49
  • ایجاد شد
  • آخرین پاسخ

بهترین ارسال کنندگان این موضوع

بهترین ارسال کنندگان این موضوع

طریقه ترسیم گنبد در پرسپکتیو30و60درجه:



همانند ترسیم دایره است فقط با فرق اینکه به این دایره نیز ارتفاعی داده می شود.



طریقه کشیدن پنجره در پرسپکتیو 30 و 60 درجه:



برای این کار همانند گذشته مخروط دید را رسم کرده، حال پلان را در آن قرار میدهیم که خطی از پلان موازی با 30 درجه و خطی دیگر موازی با 60 درجه همانند قبل خطوطی را از نقطه دید به تمام گوشه های اضلاع رسم کرده تا خط تصویر امتداد میدهیم حال از اینها عمودهای اخراج میکنیم مانند تمرین گذشته. از پنجره ای در پلان بود خطوط را اخراج کردیم و با امتداد این خطوط و جدا کردن ارتفاع از زمین که ارتفاع پنجره از زمین محسوب میشود و با کم کردن ارتفاعی از سقف کف و سقف پنجره بدست میآید حال پنجره را در پرسپکتیو مشاهده میکنید البته با دیدن ضخامت دیوار این پنجره یا این شکل به صورت جزابتری مشاهده میشود.



طریقه کشیدن قوس در پرسپکتیو 30 و 60 درجه:



برای این کار همانند گذشته مخروط دید را رسم کرده، حال پلان را در آن قرار میدهیم که خطی از پلان موازی با 30 درجه و خطی دیگر موازی با 60 درجه همانند قبل خطوطی را از نقطه دید به تمام گوشه های اضلاع رسم کرده تا خط تصویر امتداد میدهیم حال از اینها عمودهای اخراج میکنیم مانند تمرین گذشته. که فقط برروی قوسی که در پلان مشاهده میشود نقطه ای مگذاریم و آنرا هم امتداد میدهیم که این نقطه در پرسپکتیو همان نقطه اوج قوس میباشد این کار همانند کشیدن پنجره است که ارتفاع آن تا سطح زمین و ارتفاع آن تا سقف را جدا میکنیم و از گوشه ها به نقطه اوج قوس وصل میکنیم بصورت نیم دایره حال قوس ما کامل است.





منبع:http://www.art-first.blogfa.com

لینک به دیدگاه
  • 1 ماه بعد...

یک کتاب برای آموزش پرسپکتیو:



Perspective - A Guide For Artists, Architects and Designers - Gwen White

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

لینک به دیدگاه
  • 2 هفته بعد...

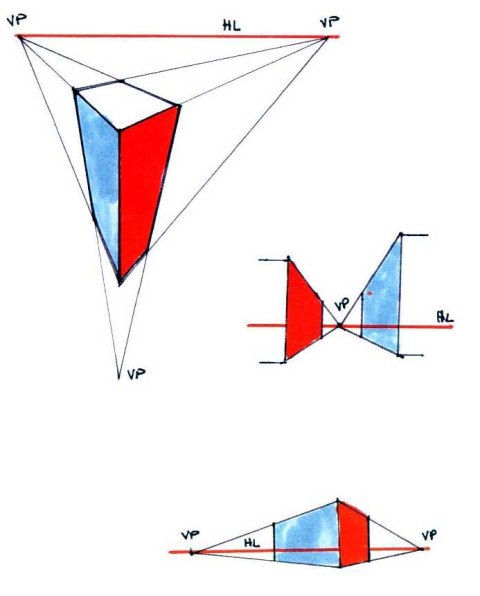

wol_error.gifاندازه ی اين عكس تغيير داده شده است. برای ديدن كامل عكس اينجا را كليك كنيد. اندازه ی عكس اصلی 661x500 و حجم آن 47KB است.spec3.jpg
















__________________

لینک به دیدگاه

پرسپكتيوهای آگزنومتریک




پرسپکتیو :

عبارت است از نشان دادن تصوير يك جسم بر روي يك صفحه به نام صفحه تصوير.

پرسپكتيو تنها تصويري است كه چشم انسان آن را به عنوان واقعيت قبول مي كند.

در واقع پرسپكتيو فضاي سه بعدي را روي سطح دو بعدي ايجاد كرده و عمق اجسام را نشان مي دهد.



تصاوير موازي يا پارالاين (آگزنومتريك):

در اين نوع تصاوير خطوط جسم به گريز نمي روند بلكه با هم موازيند. اين نوع تصاوير ترسيمشان آسان بوده و براي نشان دادن جزئيات در سطوح افقي براي كارهاي گرافيكي بسيار مناسبند.



تصاوير آگزنومتريك يا پارالاين را مي توان به شرح زير نام برد :

1) تصاوير ايزومتريك

2) تصاوير دي متريك

3) تصاوير تري متريك

4) تصاوير ابليك



تصاوير ايزومتريك :

در اين نوع تصاوير محورهاي OX , OY هر كدام با خط افق زاويه 30 درجه مي سازند و ابعاد و اندازه ها به نسبت (1 / 1) رسم مي شود.



نكته 1 :











در تصاوير ايزومتريك ابعاد و اندازه ها در حدود 18 درصد بزرگتر از اندازه واقعي به نظر مي رسند.

تصاوير ديمتريك :




در اين نوع تصاوير يك محور به اندازه 7 درجه و يك محور به اندازه 42 درجه با خط افق زاويه مي سازد. در اين حالت ابعاد و اندازه ها بر روي محور OZ و محوري كه زاويه 7 درجه مي سازد به نسبت (1 / 1) و بر روي محوري كه زاويه 42 درجه مي سازد به نسبت (3 / 2) يا (4 / 3) طول واقعي ترسيم مي شود.




تصاویر تریمتریک :

در تصویر تریمتریک پرسپکتیو از سه زاویه بین محورهای نابرابر تشکیل می شود. بنابراین ، سه زاویه جداگانه مورد نیاز است. و تعدد زیادی در نوع و طرح دارد .

بر این اساس میتوان متناسب با نیاز طرح و ویژگی های مورد توجه طراح از این نوع تصویر استفاده نمود.







تصاوير مجسم موازي مايل يا ابليك :

تصاوير ابليك با توجه به تغيير طول يالهاي جانبي آن به سه نوع تقسيم مي شوند كه عبارتند از :

1) تصاوير كاوالير

2) تصاوير جنرال

3) تصاوير كابينت



تصاوير كاوالير:




در اين تصاوير فقط يك محور با زاويه 45 درجه رسم مي شود در اين پرسپكتيو تمامي طولها به نسبت (1 / 1) ترسيم مي گردد.



تصاوير جنرال :




اين تصاوير مانند پرسپكتيو كاوالير رسم مي گردد با اين تفاوت كه طولها بر روي محوري كه با زوايه 45 درجه رسم شده است به نسبت (3 / 2) تا (4 / 3) ترسيم مي شوند.



نكته 1:

تصاوير ابليك را مي توان به شكل ديگري نيز تقسيم بندي كرد.



نما ابليك :

در اين نوع تصاوير با استفاده از نماي جسم پرسپكتيو ترميم مي شود.



پلان ابليك :

در اين نوع تصاوير با استفاده از پلان جسم پرسپكتيو ترسيم مي شود.

نكته 2 :

پلان ابليك بيشتر با زواياي 30 و 60 درجه يا با زواياي 45 و 45 درجه ترسيم مي شوند.














منبع:

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

لینک به دیدگاه

این جزوه ای یه که استادمون داد بهمون. خیلی مفید بود برام.

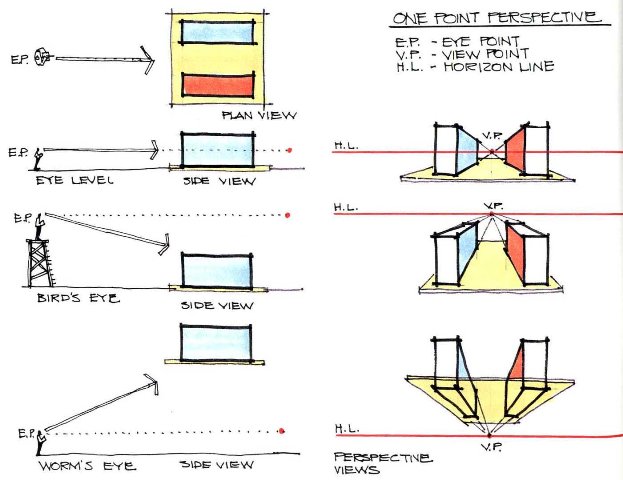

اين هم يه آموزش مختصر و مفيد پرسپكتيو.





wol_error.gifاندازه ی اين عكس تغيير داده شده است. برای ديدن كامل عكس اينجا را كليك كنيد. اندازه ی عكس اصلی 1598x742 و حجم آن 50KB است.






















لینک به دیدگاه
  • 3 هفته بعد...
  • 3 هفته بعد...


خب یه سوال بپرسم

اگه بخواییم یه پرسپکتیو مثلا واسه دوتا حجم زیر رو بکشیم با این فرض که نقطه گریزاشون متفاوته فاصله و اختلاف ارتفاع دوتا حجم رو چجوری تعیین می کنیم؟




لینک به دیدگاه
  • 7 ماه بعد...
  • 2 ماه بعد...








برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.





پسورد فایل زیپ :

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.



حجم : 20 مگابایت





مشکل داره ....





کسی فایلش رو نداره آپ کنه !؟
