moein.s 18984 اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ مقدمه برای کاهش همه جانبه هزینه انرژی یک ساختمان، طراحی ساختمان اولین خط دفاعی در مقابل عوامل اقلیمی خارج از بناست.در تمام آب و هوا، ساختمانهایی که بر طبق اصول اقلیمی ساخته شده اند، ضرورت گرمایش و سرمایش مکانیکی را به حداقل کاهش می دهند و در عوض از انرژی طبیعی موجود در اطراف ساختمان استفاده می کنند. طراحی بر اساس اقلیم منطقه موجب می گردد که ساختمانها دارای شرایط آسایش بهتری باشند.ساختمانهایی که بر اساس اقلیم ساخته می شوند نه تنهادر مقابل عوامل نامساعد جوی عملکرد خوبی دارند، بلکه یک محیط زندگی انسانی سالم و زیبا نیز فراهم می کنند.ابزار اقلیمی شامل پنجره، نور طبیعی، گلخانه،ایوان سرپوشیده و حیاط مرکزی می باشند که باعث توازن بین ما و دنیای اطراف می شود. شناخت عناصر اقلیمی تابش آفتاب افزون براستفاده نور خورشید برای روشنایی ساختمان نسبت به نوع طراحی بنا، نور آن به حرارت تبدیل می گردد.برای بهاه گیری دلخواه از نور، باید ترتیبی اتخاذ شود تا نور خورشید با نوع ساختمان و شرایط اقلیمی محل و نحوه و میزان آن برای قسمتهای خارجی و داخلی ساختمان هماهنگ باشد.مسلماً وضعیت نور، با توجه به جهت تابش آن در فصول مختلف، در حالتهای مستقیم یا مورب به ساختمان تغییر می کند که به این اصل باید توجه شود.(زمرشیدی – 85 – 2) دمای هوا مقدار انرژی خورشیدی تابیده شده به هر نقطه از سطح زمین در طول سال ، به شدت و دوام تابش آفتاب درآن منطقه بستگی دارد و میزان گرما و سرمای سطح زمین ، عامل اصلی تعیین کننده ی درجه حرارت هوای بالای آن است .( کسمائی – 87 –4) آب ،رطوبت و گیاه ظرفیت حرارتی و گرمای ویژه آب نسبت به سایر اجسام در روی کره زمین بیشتر است.به همین خاطر آب قابلیت ذخیره حرارت بیشتری نسبت به معدل ذخیره حرارت سایر اجسام در روی کره زمین دارد. همانگونه که وجود منابع آب در اقلیم منطقه می تواند باعث اعتدال درجه حرارت در طی شبانه روز شود، در داخل ساختمان نیز به عنوان یک اقلیم کوچک آب می تواند نوسان درجه حرارت را کاهش دهد.(قبادیان – 82 –22،21) گیاهان به لحاظ تبخیر آب، در ایجاد برودت در محیط تاثیر بسزائی دارند. درختان در کاهش گرد و غبار، انتقال صوت و تصفیه هوا موثر می باشند و می توانند تاثیر بسیار مطلوبی در تعدیل نوسان حرارت و فراهم نمودن شرایط مناسب زیستی در کل منطقه داشته باشد.قبادیان –82 –25،24) باد بر روی هریک از نیم کره های زمین ،کمربندها و نقاطی با فشارهای جوی متفاوت(کم وزیاد)وجود دارد.بعضی ازاین کمربندها دائمی هستند و بعضی دیگر فقط در مدتی از سال ایجاد می شوند.(کسمائی –87 –7) . 3 لینک به دیدگاه
moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ بارندگی هرچه هوا گرمتر باشد ،مقدار رطوبت بیشتری را می تواند درخود نگه دارد. بنابراین ، اگر مقدار مشخصی از هوا با درشد مشخصی از رطوبت به تدریج سرد شود .رطوبت نسبی آن افزایش می یابد و در درجه حرارتی که به آن «نقطه شبنم » می گویند.رطوبت نسبی هوا به 100 درصد می رسد .اگر این هوا باز هوا سردتر شود و دمای آن به نقطه ی شبنم برسد نمی تواند تمام رطوبت موجود در خود را نگه دارد . از این رو ،مقدار بخار آب اضافی به صورت قطرات آب بر روی سطوحی که دمای آنها ازنقطه ی شبنم کمتر است تشکیل می شود . در فصل زمستان ، اگر به دلیل سردی هوای خارج ، دمای سطح داخلی شیشه ی پنجره ی اتاق ها پایین تر از نقطه ی شبنم هوای داخل باشد ، بر روی سطح پنجره ها قطرات آب تشکیل می شود . این پدیده علت اصلی ایجاد بارندگی است . وقتی توده های هوای اطراف زمین که حرارت سطح زمین را گرفته و گرم شده اند ، بوسیله ی باد یا فشار به سمت بالا رانده می شوند حجم آنها در اثر صعود و افزایش ارتفاع و کاهش فشار هوا بیشتر می شود و در نتیجه، حرارت خود را از دست می دهند و سرد می شوند .سرد شدن این هوا باعث می شود رطوبت نسبی آن افزایش یابد ؛ تا جایی که توده های ابر به نفطه ی شبنم رسیده ، رطوبت نسبی آنها 100درصد شود (بدیهی است این عمل همیشه و به ویژه د رمناطقی که رطوبت هوا کم است ، اتفاق نمی افتاد ). از این پس با سرد شدن هوا ، بخار آب اضافی موجود درآن به شکل شبنم بر روی سطوح سردتر تشکیل می شود . پس ازبزرگ تر و سنگین تر شدن ،این قطرات به صورت باران ، برف یا تگرگ به زمین می بارد.(کسمائی –87 –10،9) موقعیت جغرافیائی یکی از عوامل مهم در شرایط اقلیمی هر محل، موقعیت آن بر روی کره زمین و یا به عبارت دیگر، عرض جغرافیایی آن محل است.(قبادیان –82 –25) در هر محل برای احداث ساختمان، زمین از دو جهت می تواند در طراحی مورد استفاده قرار گیرد: اول ناهمواریهای سطح زمین و دوم عمق زمین (قبادیان –82 –26 ) شرایط اقلیمی کرانه شمالی خلیج فارس و دریای عمان از لحاظ اقلیمی، این سواحل جزو نواحی گرم و مرطوب محسوب می شود. تابستانها نسبتاًطولانی و زمستانها فقط در دو ماه دی و بهمن هوا تا حدی سرد است.این کناه به سبب آنکه در مجاورت دریا می باشد، رطوبت هوا بسیار زیاد است.(قبادیان –82 –68) کوههای زاگرس و کوههای جنوبی فلات گرم ایران را از سواحل خلیج فارس جدا می کند. مسلماًاگر موانع مذکور در این خطه نمی بود، درجه دما بالا و اقلیم این نواحی دچار دگرگونی می شد.(زمرشیدی –85 –16) میزان ریزش باران سالیانه بسیار اندک، اغلب بارندگی در فصول پائیز و خصوصاً زمستان است، هوای بسیار گرم و مرطوب در تابستان و معتدل در زمستان دارد،اختلاف درجه حرارت بین شب و روز کم است،آبهای زیر زمینی در اکثر مناطق شور است و پوشش گیاهی آن اندک است.(قبادیان –82 –68) خصوصیت بافت شهری و روستایی بافت شهری بصورت نیمه متراکم،بافت روستایی نسبتاً باز،فضاهای شهری نیمه محصور،گسترش شهرها و روستاها در امتداد کنار ساحل و جهت آن رو به دریا می باشد.( قبادیان –82 –70) 3 لینک به دیدگاه

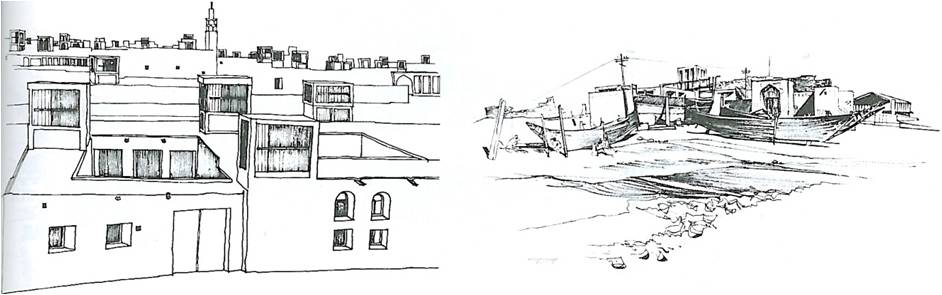

moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ معماری بومی اقیم گرم و مرطوب یکی از ویژگی های معماری بومی این اقلیم وجود بادگیرهای بلند و رو به دریا می باشد که نسیمهای ملایم و خنک دریایی را گرفته و از کانالهای آجری و خشتی به فضاهای داخلی ساختمان می رساند.نمونه های خوبی از این نوع ساختمانها را می توان در بندر لنگه مشاهده و بررسی کرد. مصالح مصرفی در این خطه از مصالحی که دارای ظرفیت حرارتی کم باشند، انتخاب می گردد. در نمای ساختمان از مصالح روشن و هموار و صیقلی استفاده می شود تا انرژی حرارتی خورشید و تلبش و انعکاسات نوری را دفع کند. استفاده از سایه بان و ایوانهای پیش آمده سر پوشیده و بخصوص قرنیزهای مناسب در بالای پنجره ها، از نفوذ آب باران های شدید پیشگیری می کند.همچنین باعث باعث ایجاد سایه بر روی دیوار نما می شود.(زمرشیدی –85 –16) اصول طراحی لازمه طراحی صحیح اقلیمی،تحت هر شرائط آب و هوائی، تجزیه و تحلیل آمارهای هواشناسی و نیازهای آسایش انسان است. اولین بار "ویکتور و آلداراولگی"به صورت علمی شرائط رطوبتی و حرارتی را در رابطه با احتیاجات انسان و طراحی اقلیمی مطرح نمودند.(مهدوی،قبادیان –72- 38) در مناطق گرم و مرطوب به دلیل شدت زیاد آفتاب در سمت شرق و غرب،فرم ساختمان باید کشیده باشد و به شکل مکعب مستطیلی در امتداد محور شرقی-غربی درآید.این فرم،از نظر ایجاد کوران در داخل ساختمان و کاهش رطوبت هوای داخلی نیز بسیار مناسب است. اگر در این مناطق ساختمان در سایه ی کامل قرار گیرد،پلان آن می تواند آزاد و باز باشد. بطور کلی فرم بنا در این کرانه:ساختمانها به صورت حیاط مرکزی و نیمه دورن گرا،حداکثر استفاده از سایه و کوران هوا،ارتفاع اتاقها زیاد و پنجره ها بلند و کشیده،ایوانها وسیع و مرتفع،عدم وجود زیر زمین، طاقها غالباًمسطح می باشد. در این کناره اکثر ساختمانها نیمه درون گرا هستند و اطاقها در اطراف یک حیاط مرکزی قرار دارند. ارتباط آنها با فضای خارج کاملاً بسته نیست و پنجره های بلند و مرتفع و ایوانها وسیع رو به فضای کوچه و یا میدان در طبقات دوم و خصوصاً سوم ساختمان دارند.(قبادیان –82 –73) ایوان در این مناطق از سایر نواحی ایران بزرگتر است و فضای بسیار مهمی در ساختمان محسوب می شود. اغلب فعالیتهای روزمره در داخل ایوان انجام می شود، زیرا در ایوان هم به خوبی صورت می گیرد و هم در زیر سایه قرار دارد. غالباً در دور تا دور حیاط مرکزی و همچنین در یک و یا دو سمت خارج بنا، ایوانهای وسیع و مرتفع وجود دارد.( قبادیان –82 –75،74) 3 لینک به دیدگاه
moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ حوزه اقلیمی اقلیم گرم و مرطوب (سواحل جنوبی ) سواحل جنوبی ایران که به وسیله ی رشته کوه های زاگرس از فلات مرکزی جدا شده اند اقلیم گرم و مرطوب کشور را تشکیل می دهند.از ویژگی های این اقلیم،تابستان های بسیار گرم و مرطوب و زمستان های معتدل است. در این مناطق ، حداکثر دمای هوا در تابستان به 35 تا40 درجه ی سانتی گراد و حداکثر رطوبت نسبی آن به 70 درصد می رسد.در این اقلیم ،رطوبت هوا در تمام فصل های سال زیاد است و به همین دلیل،اختلاف درجه حرارت هوا در شب و روز و در فصل های مختلف کم است. در این مناطق ، تفاوت دمای هوای سطح خشکی و سطح دریا باعث به وجود آمدن نسیم های دریا و خشکی می شود. ولی این نسیم ها به نوار باریک ساحلی محدود می شود و هوا در مناطق داخلی، آرام و سرعت باد- در صورتی که وجود داشته باشد- بسیار کم است. از دیگر ویژگی های این اقلیم،شدت زیاد تابش آفتاب است که در هوای مرطوب این ناحیه باعث خیرگی و ناراحتی چشم می شود. البته شدت پرتوهای خورشیدی مستقیم و پراکنده ی دریافت شده،به وضعیت هوا بستگی دارد.وقتی آسمان ابری و شیری رنگ است.شدت تابش پرتو پراکنش یافته به حداکثر میزان ممکن می رسد و روشنایی بسیار زیاد آن چشم را آزار می دهد.مقدار پرتو منعکس شده از زمین نیز ،به وضعیت ابری بودن آسمان و نوع پوشش زمین بستگی دارد.وقتی آسمان ابری یا سطح زمین پوشیده از گیاه باشد،این مقدار به حداقل می رسد،ولی اگر هوا صاف یا زمین بایر باشد، مقدار پرتو منعکس شده از سطح زمین به حداکثر میزان ممکن خواهد رسید. شهرهای بندرعباس،جاسک،آبادان واهواز،ازجمله شهرهای این اقلیم است که به نسبت قرار گرفتن در سواحل مختلف و فاصله ی که از دریا دارند،از نظر گرما و رطوبت هوا و میزان بارندگی باهم متفاوت اند.(کسمائی –87 –85،84) 3 لینک به دیدگاه

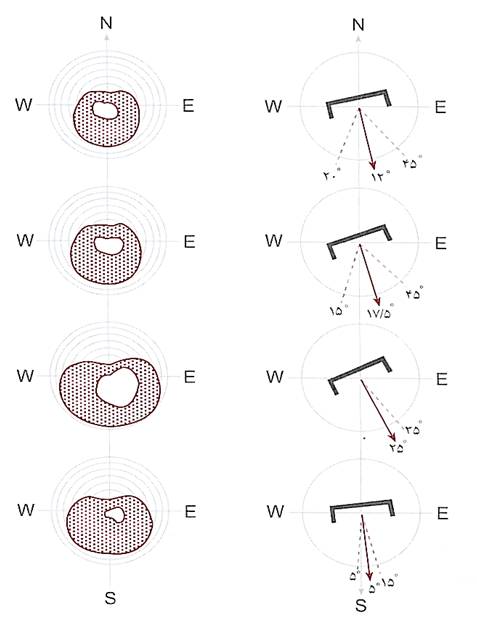

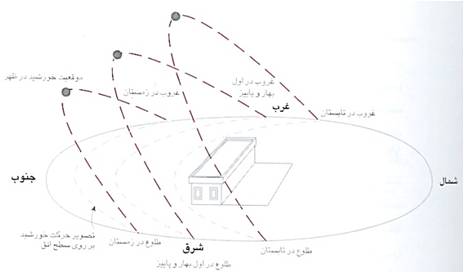

moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ انتخاب جهت گیری ساختمان به طورکلی،انتخاب جهت استقرار ساختمان به عواملی چون وضع طبیعی زمین،میزان نیاز به فضاهای خصوصی ، کنترل و کاهش صدا و دو عامل باد و تابش آفتاب بستگی دارد.مهم ترین وظیفه ی معمار آن است که با توجه به شرایط حرارتی ، بهداشتی و روانی مورد نیاز ، ساختمان را درجهتی قرار دهد که بشترین استفاده از نور خورشید حاصل شود. همان طور که فصل های مختلف سال به دلیل تغییر محور زمین نسبت به خورشی از یکدیگر متمایزند، جهت یک ساختمان نیز تحت تاثیر مقدار انرژی خورشیدی تابیده به دیوارهای آن در ساعت های مختلف قرار دارد.( کسمائی - 87 –125) جهت ساختمان با توجه به اقلیم اقلیم سرد اقلیم معتدل و مرطوب موقعیت خورشید در نقطه از سطح زمین،مسیر حرکت خورشید در آسمان در روزهای مختلف سال متفاوت است. برای مثال،حرکت خورشید نسبت به ساختمانی که در نیم کره ی شمالی و رو به جنوب قرار گرفته،بدین طریق است که در تابستان خورشید از شمال شرقی محوطه ی این ساختمان طلوع و در شمال غربی آن غروب می کند. در زمستان، طلوع خورشید از جنوب شرقی و غروب آن در جنوب غربی محوطه ی ساختمان مزبور صورت می گیرد و فقط در اول فروردین و اول مهرماه، خورشید کاملاً از شرق طلوع کرده، در غرب غروب می کند. موقعیت خورشید نسبت به زمین الف.طلوع وغروب خورشید در فصل های مختلف ب. موقعیت خورشید وتابش آفتاب در تابستان ج.موقعیت خورشید وتابش آفتاب در زمستان 3 لینک به دیدگاه
moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ تابش آفتاب به طور کلی،تابش آفتاب با ساطع شدن پنج نوع پرتو یک ساختمان را تحت تاثیر قرار می دهد.این پنج نوع پرتو به ترتیب اهمیت عبارتنداز: · پرتو مستقیم با طول موج کوتاه · پرتو پراکنده از آسمان با طول موج کوتاه · پرتو بازتابیده از سطوح اطراف با طول موج کوتاه · پرتو ساطع شده از زمین واجسام گرم شده با طول موج بلند(بازتاب حرارتی) · پرتو ساطع شده از ساختمان به آسمان با طول موج بلند(بازتاب حرارتی) · شدت تابش آفتاب و حرارت حاصل از آن در یک نقطه از سطح زمین،به فاصله ای که پرتوخورشید باید طی کند،ضخامت ابر ووضعیت آلودگی هوا بستگی دارد.به همین دلیل،شدت تابش آفتاب در یک محل با ارتفاع آن محل از سطح دریا متناسب است و در مناطق مرتفع،چون پرتو خورشید فاصله ی آن کمتر از اتمسفر را طی می کند.حرارت بیشتری تولید می نماید. همچنین در ظهر محلی هر منطقه که خورشید در قائم ترین حالت خود نسبت به زمین آن محل قرار دارد و فاصله ی آن کمتر است، شدت تابش آفتاب بیشتر از صبح و عصر است که خورشید در مایل ترین حالت نسبت به زمین محل مورد نظر قرار دارد. · با توجه به مطالب فوق درمی یابیم که شدت تابش آفتاب در هر نقطه از سطح زمین،به موقعیت خورشید نسبت به آن منطقه بستگی دارد.از آنجا که موقعیت خورشید به دلیل حرکت وضعی و دورانی زمین در ساعت ها،روزها و فصل های مختلف متفاوت است. پرتوهای منتشر شده ای که به زمین می تابد. 3 لینک به دیدگاه
moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ سطوح قائم دیوارهای جنوبی دیوارهای جنوبی، بیشترین مقدار پرتو آفتاب را در آذرماه و کمترین مقدار آن را در خردادماه دریافت می کنند . این دیوارها از شهریور تا اسفند ، پرتو آفتاب را از طلوع تا غروب دریافت می کنند.دیوارهای جنوبی در اواسط تابستان از ساعت 9صبح تا 3 بعدازظهر مورد تابش آفتاب قرار می گیرند.هنگام ظهر،حداکثر پرتو آفتاب بر روی این دیوار ها می تابد. دیوارهای جنوب شرقی وجنوب غربی این دیوارها در زمستان بیشتر از تابستان در معرض تابش آفتاب قرار می گیرند.در تابستان حداکثر پرتو آفتاب به دیوارهای جنوب شرقی بین ساعت 8 و9 صبح و به دیوارهای جنوب غربی بین ساعت 3 تا4 بعداز ظهر می تابد.در زمستان،این ساعت ها به ترتیب 9 تا 10 صبح و2 تا 3 بعدازظهر است. دیوارهای شرقی،غربی وشمالی در زمستان، پرتو آفتاب کمتر از تابستان به این دیوارها می تابد دیوار شمالی فقط بین فرودین تا شهریور ماه،صبح زود وآخرین ساعت های بعدازظهر در معرض تابش آفتاب قرار می گیرد. سطوح افقی سطوح افقی و بام های مسطح، در تابستان بیشترین و در زمستان کمترین مقدار پرتو مستقیم آفتاب را دریافت می کنند.این مقدار ، در زمستان حتی کمتر از مقدار تابشی است که دیوارهای جنوب شرقی و جنوب غربی در این فصل دریافت می کنند. سطوح شیب دار سطوح شیب داری که جهت آنها شرقی– غربی است ، در تابستان مقدار پرتو بیشتری دریافت می کنند تا پرتو آفتاب را نسبت به سطوح دیگر دریافت می کنند.در بهار وپاییز، سطوح شیب دار جنوبی 20 درصد بیشتر از سطوح شیب داری که شیب آنها به طرف شمال است،در تمام فصل های سال کمترین مقدار پرتو آفتاب را دریافت می کنند.( کسمائی –87 –29،28) 3 لینک به دیدگاه
moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ تابش آفتاب برانواع دیوار تاثیر تابش آفتاب در حرارت داخلی ساختمان،به ویژگی مصالح به کار رفته در دیوارهای خدجی آن بستگی دارد.وقتی هوای داخلی ساختمان به وسیله ی سیستم های مکانیکی کنترل نشود،نوع مصالح به کار رفته در ساختمان تاثیر زیادی در تامین آسایش ساکنین آن دارد. حتی وقتی هوای داخلی ساختمان به وسیله ی سیستم های مکانیکی کنترل می شود،کیفیت مصالح ساختمانی به کار رفته، تاثیر زیادی در میزان حرارت دفع شده یا جذب شده ی ساختمان دارد و در نتیجه در آسایش ساکنین، همچنین در بازدهی اقتصادی وسایل مکانیکی مؤثر است.در هر صورت لازم است با توجه به نوع ساختمان و شرایط اقلیمی ، مصالح ساختمانی مناسب به دقت انتخاب شود. راههای مختلف تبادل حرارت در ساختمان از طریق دیوارهای دوجداره تابش آفتاب بر انواع بام بام،تاثیر پذیرترین جزء ساختمان در برابر عوامل اقلیمی است. تابش آفتاب در تابستان بیشتر بر بام ساختمان تاثیر می گذارد. در هوای گرم، هوای داخلی ساختمان تحت تاثیر گرمای بام قرار می گیرد. میزان این تاثیر به جزئیات طرح ساختمان بستگی دارد. در مناطق بسیار گرم این باور وجود دارد که بام،عامل اصلی گرم کننده ی هوای داخلی ساختمان است.البته این مساله در بیشتر موارد صحیح است.ولی دلیل آن،طرح غیر اصولی بام است.بام را می توان به صورتی طراحی کرد که تاثیر چندانی در گرم کردن هوای داخلی ساختمان نداشته باشد. سطح خارجی بام معمولاً تحت تاثیر بیشترین میزان نوسان دمای هوا وتابش آفتاب قرار دارد.البته میزان تاثیر این نوسان تا حد زیادی به نوع بام و رنگ سطح خارجی آن بستگی دارد. تاثیر ارتفاع سقف در دمای داخلی ساختمان 1) ضرورت اقتصادی کردن ساختمان بدون تاثیر منفی بر آسایش ساکنین آن:کم کردن ارتفاع ساختمان باعث کاهش مصالح مورد نیاز ، دستمزد کارگران و در نتیجه ، قیمت تمام شده ی آن می شود. 2) افزایش روزافزون استفاده ازاجزاء پیش ساخته در ساختمان،ضرورت جست وجو بر دستیابی به روش های ساده تر تولید و نصب قطعات پیش ساخته را با ارتفاع کامل یک طبقه تسهیل می کند. 3) امروزه ، معماران تمایل دارند ساختمان های مسکونی با ارتفاع کمتری را طراحی کنند تا از طریق ، فضاهای خصوصی تر و ملموس تری به وجود آورند. 4) در ساختمان های چندین طبقه با کاهش ارتفاع سقف ها،بدون تاثیر بر شرایط تهویه ی هوای داخلی وافزایش سطح زیربنای ساختمان می توان تعداد طبقات بیشتری ساخت.این عمل باعث صرفه جویی در زمین و در نتیجه،کم شدن قیمت واحد ساختمان می شود. 5) کاهش ارتفاع سقف ، حجم هوای داخلی ساختمان را کاهش می دهدو در نتیجه ،امکان خنک کردن یا گرم کردن آن را با هزینه ی کمتری ممکن می سازد. 3 لینک به دیدگاه

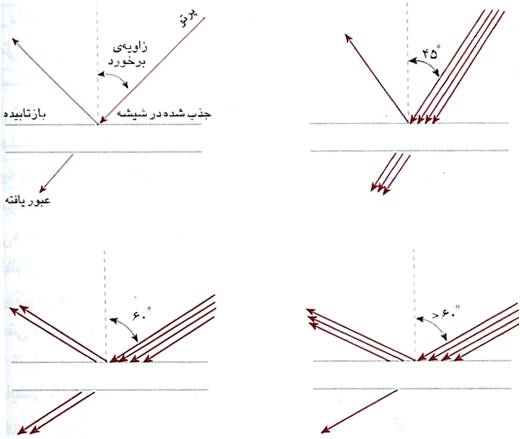

moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ تابش آفتاب بر پنجره تابش آفتاب بر پنجره های ساختمان ، تاثیر زیادی در تغییر دمای هوای داخل آن دارد؛بویژه زمانی که آفتاب به طور مستقیم به داخل بتابد،تاثیر حرارتی پنجره بسیار بیشتر از دیوارهاست وفضای داخلی بلافاصله پس از دریافت پرتو مستقیم آفتاب گرم می شود.اگر ساختمان از مصالح ساختمانی سبک ساخته شده باشد،این افزایش گرما بیشتر محسوس خواهد بود. وقتی آفتاب به سطوح شفاف می تابد، پرتو آن به سه قسمت تقسیم می شود.بخشی ازآن منعکس می شود که این پرتوها هیچ تاثیر حرارتی بر جسم شفاف ندارند.بخش دیگر توسط شیشه جذب می شود،سپس به صورت انرژی حرارتی به اطراف انتقال می یابد و بخش سوم به طور مستقیم از داخل شیشه یا جسم شفاف عبور می کند و فضای پشت آن را تحت تاثیر قرار می دهد.نسبت بین این سه بخش از پرتو خورشید ، به نوع جسم شفاف و زاویه ی برخورد پرتو به سطح جسم (زاویه ی بین خط عمود برسطح شیشه و پرتو خورشید) بستگی دارد.از نظر انتقال نور و حرارت ، اختلاف بین انواع مختلف شیشه ناشی از نسبت بین پرتو تابیده به شیشه و پرتو عبور یافته از آن است. مقدار پرتویی که به طور مستقیم از شیشه عبور می کند، به زاویه ی برخورد پرتو به سطح شیشه بستگی دارد.هرچه این زاویه از 45 درجه بیشتر شود،مقدار پرتو کمتری از شیشه عبور می کند وقتی زاویه ی برخورد از 60 درجه بیشتر شود، مقدار پرتو عبور یافته از شیشه به شدت کاهش یافته و مقدار پرتو منعکس شده از سطح شیشه افزایش می یابد.مقدار انرژی جذب شده در جسم شیشه ،با زاویه ی برخورد پرتو به سطح شیشه ارتباطی ندارد. انرژی جذب شده در جسم شیشه تاثیر سایه بان ایجاد سایه بر روی پنجره ها یا دیوارهای شیشه ای ، مانع تابش مستقیم آفتاب به سطح شیشه می شود و درنتیجه ، حرارت ایجاد شده ی ناشی از تابشی از تابش آفتاب در فضای پشت شیشه به شدت کاهش می یابد.این مقدار کاهش به محل سایه ی ایجاد شده بستگی دارد. وقتی بر روی سطح خارجی شیشه سایه ایجاد شود،مقدار بسیار کمی از انرژی حرارتی خورشید به فضای پشت شیشه انتقال می یابد. نتیجه ی آزمایش هایی که در موردانجام شده نشان می دهد که سایه بان های خارجی می توانند تا 90 درصد وسایه بان های داخلی (پرده کرکره)تنها 20 تا25درصد اثر حرارتی تابش آفتاب را در داخل یک اتاق کاهش دهند. تاثیر رطوبت برساختمان رطوبت،عامل بالقوه ای در ساختمان است که می توانند سلامتی و آسایش ساکنین آن را به مخاطره اندازد و به زیبایی ومصالح ساختمان لطمه وارد کند. دیوارهای نمور ومرطوب ممکن است باعث تداوم و تشدید بیماری هایی چون سرماخوردگی و رماتسیم شود.مقاومت حرارتی دیوارهای مرطوب نیز،به دلیل آب موجود در آنها کاهش می یابد و درنتیجه ، دمای سطح داخلی دیوارها پایین آمده ،امکان بروز تعریق برروی چنین سطوحی افزایش می یابد؛که این،خود می تواند باعث نارضایتی از شرایط حرارتی هوای دیوارها نیز باعث می شود املاح نمک موجود در مصالح حل شده، سپس به صورت شوره و سفیدک در سطح دیوارها ظاهر شود.این رطوبت ، شرایط مناسبی برای رشد قارچ ها فراهم ساخته ،بوی نامطبوعی تولید می کند.آسیب هایی که در اثر رطوبت به مصالح ساختمانی وارد می شود، عبارت است از تغییر ابعاد و پوسیدگی چوب،زنگ زدگی فلزات ،نرم شدن اندودهای گچی و آهکی وجدا شدن صفحات چوبی به هم پیوسته. 3 لینک به دیدگاه
moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ تاثیر باد بر ساختمان آنچه در این قسمت تحت عنوان «تاثیر باد بر ساختمان »مورد مطالعه قرار می گیرد،عبارت است از تاثیر وزش باد در تهویه ی طبیعی ساختمان.به طور کلی ، ایجاد تهویه ی طبیعی در ساختمان به اختلاف فشاری که وزش باد در جداره های خارجی آن به وجود می آورد بستگی دارد و جریان هوای ایجاد شده در اثر اختلاف دمای سطوح مختلف یک ساختمان در فضای داخلی آن، ناچیز و قابل اغماض است و فقط وزش باد در چگونگی تهویه ی طبیعی و دمای هوای داخلی یک ساختمان و در نتیجه ، آسایش ساکنین آن تاثیر می گذارد.(کسمائی –87 –62) عملکرد تهویه در ساختمان وضعیت تهویه ی طبیعی یا میزان تعویض هوای داخل ساختمان از جمله عوامل اولیه ی تعیین کننده ی سلامت و آسایش انسان است.تهویه ی طبیعی به دو صورت مستقیم و غیر مستقیم برانسان تاثیر می گذارد و از یک سو،پاکی و سرعت جریان هوا در داخل ساختمان به طور مستقیم برانسان تاثیر می گذارد و از سوی دیگر ، وضعیت تهویه یاز طریق تاثیر بر دما و رطوبت هوا و سطوح داخلی ساختمان به طور غیر مستقیم انسان را تحت تاثیر قرار می دهد.در اینجا به بررسی لزوم تهویه در ساختمان و عملکردهای نختلف آن می پردازیم. به طور کلی ، تهویه ی طبیعی در ساختمان دارای سه عملکرد مختلف است که به ترتیب عبارتنداز: 1) تأمین هوای قابل تنفس در داخل ساختمان از طریق جانشین هوای تازه ی خارجی با هوای آلوده و مصرف شده ی داخلی.این عملکرد را تحت عنوان«تهویه برای سلامت»مورد بررسی قرار می دهیم. 2) ایجاد آسایش فیزیکی از طریق بالا بردن میزان کاهش دمای اضافی بدن با تبخیر عرق ایجاد شده بر روی پوست ، همچنین از طریق بر طرف کردن ناراحتی ناشی از خیس شدن سطح بدن از عرق. این عملکرد را نیز تحت عنوان«تهویه برای آسایش»بررسی می کنیم. 3) ایجاد آسایش فیزیکی در داخل ساختمان از طریق خنک سازی توده ی مصالح ساختمان.(کسمائی –87 – 62) موقعیت پنجره و تاثیر آن در وضعیت تهویه ی طبیعی موقعیت پنجره ی اتاق نسبت به جهت وزش باد، تاثیر زیادی در وضعیت تهویه ی طبیعی در داخل آن اتاق داردو مهم ترین اصل ایجاد شرایط تهویه ی مؤثر و قابل استفاده این است که قسمتهای بازشو در دوسمت رو به باد و پشت به باد قرار داشته باشند. تا مدت ها پیش، باور عمومی بر این بود که برای ایجاد حداکثر جریان هوا دریک اتاق تاریک باید پنجره های رو به باد و پشت به باد آن کاملاً مقابل هم و عمود بر جهت باد قرار گیرند . همچنین تصور می شد عمود نبودن جهت وزش باد بر سطح پنجره باعث کاهش باد در داخل ساختمان می شود . ولی مطالعات و آزمایش هایی که در دو دهه اخیر دراین مورد انجام شده ، نشان می دهد که همیشه چنین نبوده و گاهی _ بویژه در مواردی که ایجاد جریان هوا در تمام نقاط یک اتاق ضرورت دارد- مناسب ترین تهویه زمانی انجام می شود که جهت وزش باد نسبت به سطح پنجره مایل باشد .(کسمائی –87 –67) 3 لینک به دیدگاه

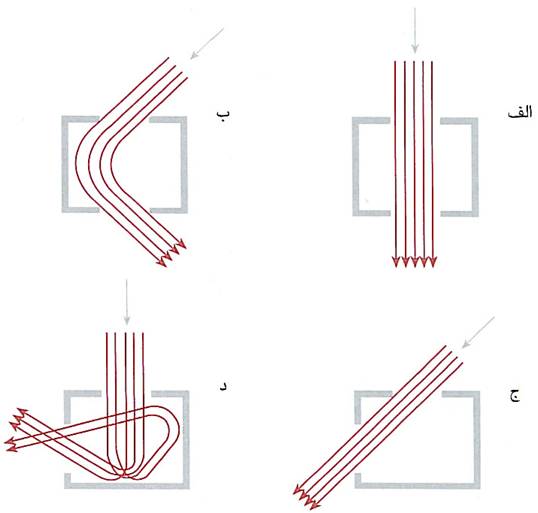

moein.s 18984 مالک اشتراک گذاری ارسال شده در ۲۹ تیر، ۱۳۹۱ تهویه ی موردنیاز اقلیم گرم و مرطوب اگر شرایط حرارتی هوا به گونه ای باشد که بتوان از تهویه ی طبیعی در کنترل و کاهش دمای داخلی استفاده کرد، بهتر است نکات زیر رعایت شود: 1) ضرورت ایجاد کوران مؤثر در منطقه ای که افراد حضور دارند، ایجاب می کند که تمام اتاق های ساختمان دارای قسمت های بازشو، در یا پنجره ، در منطقه ی فشار مکش باشند یا اتاق هایی که فقط در قسمت های پشت به باد یا رو به باد پنجره دارند ، به وسیله ی بازشوهای بزرگ فقط به اتاق هایی راه داشته باشندکه در منطقه ی عکس فشار خود هستند. 2) پلان های باز و فضاهای عریض و آزاد بین ساختمان ها، در ایجاد کوران مؤثر در ساختمان ها نقش عمده ای دارد.همچنین ، در این مناطق بهتر است ساختمان ها بر روی پیلوتی قرار گیرد.زیرا هم شرایط مناسب تری از نظر تهویه فراهم می سازد و هم باعث خنک شدن کف ساختمان – که بویژه هنگام شب بسیار مطلوب است-می شود. دراتاق هایی که معمولاً قسمت باریکی از فضای آن مورد استفاده قرار می گیرد(ماننداتاق هاب خواب)،با انتخاب پنجره ی کوچک تر برای قسمت رو به باد می توان جربان هوا را در منطقه ی مورد نظر متمرکز ساخت.ولی در اتاق هایی که معمولاً تمام نقاط آن مورد استفاده ی ساکنین است(مانند اتاق نشیمن)،بهتر است پنجره های رو به باد و پشت به باد هم اندازه باشد. در این مناطق ، استفاده از درها و پنجره های بزرگ بسیار سودمند است؛البته در صورتی که برابر تابش آفتاب ، نفوذ باران و ورود حشرات محافظت شود.زیرا این بازشوها نه تنها میزان تهویه ی طبیعی را افزایش می دهد، بلکه باعث کاهش دمای هوای داخلی هنگام عصر و شب نیز می شود. مناسب ترین ارتفاع کف پنجره ، 5/0 تا 5/1 متر از کف اتاق است و اگر به دلایلی پنجره باید در ارتفاع بالاتری قرار گیرد، بهتر است از پنجره های افقی که بازشوی آنها لولایی و به طرف بالاست ، استفاده شود تا باد را به طرف پایین و منطقه ی مورد استفاده هدایت کند. در مناطق گرم و مرطوب، نصب توری جلوی پنجره برای جلوگیری از ورود حشرات به داخل اتاق ها تقربیاً ضروری است.ولی این توری ها، میزان تهویه ی طبیعی و سرعت جریان هوای داخل اتاق را کاهش می دهند.به منظور کاهش این تاثیر بهتر است توری ها به کمی فاصله نسبت به سطح پنجره و در سطحی بیش از مساحت پنجره نصب شوند، نه به صورت چسبیده به آن. اگر جلوی درها یا پنجره های یک ساختمان ایوانک قرار داشته باشد، برای جلوگیری از ورود حشرات بهتر است در اطراف ایوانک توری نصب شود تا امکان ورود باد از فضای آزاد و عریض تری را فراهم سازد. چنانچه پیش از این اشاره شد، در مناطق مرطوب باید پنجره ها و بازشوهای بزرگ به ط.ر مؤثری در برابر تابش آفتاب فضای داخلی را هم در برابر نفوذ پرتو مستقیم و هم در برابر پرتو پراکنش یافته که میزان آن در مناطق گرم و مرطوب به حداکثر می رسد، محافظت کند. در بیشتر موارد ، با گسترش بام در سطحی بیش از سطح زیربنا می توان از امکان حفاظت پنجره ها و دیوار ها در برابر تابش آفتاب و ریزش باران- هر دو – برخوردار شد. این مساله – بویژه در منا طقی که باران های شدید با وزش باد همراه است و باد باعث ریزش باران تقریباً به صورت افقی به دیوار ونفوذ آب باران در ترک ها و درز دیوارها می شود – بسیار ضروری است. زیرا دیوارهای بدون حفاظ ممکن است اشباع شوند و در اثر جذب رطوبت و خشک شدن،مصالح – بویژه سطح خارجی دیوارها – به سرعت از بین بروند. مصالح مصرفی در مناطق گرم و مرطوب در مناطق گرم و مرطوب، استفاده از مصالحی که دارای جرم حرارتی کم هستند و حرارت را در خود ذخیره نمی کنند بهتر است. زیرا چوب حرارت به کندی انتقال می دهد و حرارت کسب شده در طی روز، بر روی سطح چوب باقی می ماند و با وزش نسیم نسبتاً خنک در شب، چوب حرارت خود را از دست می دهد. ولی در این سواحل، مشاهده می شود که از چوب فقط برای بام و در و پنجره استفاده می شود و بدنه ساختمان با مصالح بنائی که دارای جرم حرارتی بسیار زیاد است، اجراء می شود و ضخامت دیوارها غالباً زیاد می باشد. این مطلب به این خاطر است که در این سواحل پوشش گیاهی بسیار اندک و چوب درختان برای کارهای ساختمانی کم می باشد. در این سواحل طاقها غالباً کاهگلی مسطح اجراء می شوند.جهت اجراء ابتدا تیرهای چوبی بلند در فواصل حدود سی سانتیمتر از یکدیگر بر روی دو دیوار مقابل قرار می دهند.سپس روی این تیرها حصیر می اندازندو در آخربا یک لایه کاهگل، سطح بام را پوشش می دهند. اغلب از چوب چندل که مقابل رطوبت و موریانه مقاومت دارد استفاده می شود.( قبادیان- 82- 77،76) فهرست منابع زمرشیدی، حسین،معماری ایران اجرای ساختمان با مصالح سنتی،زمستان 1385،انتشارات زمرد،تهران،چاپ نهم قبادیان، وحید،بررسی اقلیمی ابنیه سنتی ایران،بهار 1382،انتشارات و چاپ دانشگاه تهران،چاپ دوم قبادیان و فیض مهدوی، وحید و محمدفیض، طراحی اقلیمی،خرداد1372،انتشارات و چاپ دانشگاه تهران، شماره انتشار2174 کسمائی، مرتضی،اقلیم و معماری،بهار87،نشر خاک،اصفهان،چاپ پنجم 3 لینک به دیدگاه
