مسابقه ی حدس عکس برقی

[Adel00 5292]

آقا ایمان درست حدس زدی .



دیود لیزری

دیود لیزری :

^{این نوع دیود با دیود LED متفاوت است و از آن برای تولید نور متمرکز استفاده می شود. از این دیود در دی وی دی و سی دی درایوها ، اشاره گر های لیزری و غیره استفاده می شود. دیودهای لیزری از LED ها گرانتر هستند. با این حال از دیگر منابع تولید کننده لیزر ارزانتر هستند. علاوه بر این عمر این دیودها محدود است.}





یک لیزر نیم رسانا اساسا از اتصال بین یک نیم رسانای نوع P (غنی از "حفره‌های" مثبت) و یک نیم رسانای نوع n (غنی از الکترونها) تشکیل می‌شود. بر اثر عبور جریان الکتریکی از محل اتصال، الکترونها و حفره‌ها می‌توانند باز ترکیب شوند که در این فرآیند نور نشر می‌شود. طول موج نشر با گاف نوار ماده نیم رسانایی که دیود را می‌سازد، تفاوت انرژی لازم برای صعود الکترون از نوار انرژی والانس پایینتر به نوارهای رسانش پرانرژی‌تر در بالا تعیین می‌شود. در وسایل ساده با تغییر جریان الکتریکی بکار رفته یا دمای لیزر، تنظیم طول موج مقدور می‌شود.







این فیلم هم جالبه ببینید:

یک مگ و خرده ایه ======== >

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام



داداش بی زحمت عکس بعدی رو بذار

[emanrahemi 439]

این چیه



[Adel00 5292]

این چیه





اولش فکر کردم ولتمتر یا آمپرمتر باشه.

بعد سرچ کردم دیدم گالوانومتره . درسته ؟

هم جریان م ولتاژ رو انداز میگیره

[m@f 1923]

این چیه



بنظر منم گالوانومتره....البته حدس میزنم ولی حدسم 99درصد درسته....

[emanrahemi 439]

کاملا درست گالوانومتر می باشد



که با ان هم جریان هم ولتاژ رو انداز میگیرند



که بیشتر برای اندازهگیری دقیق جریان برحسب میلی امپر استفاده میشود

[Adel00 5292]

کاملا درست گالوانومتر می باشد



که با ان هم جریان هم ولتاژ رو انداز میگیرند



که بیشتر برای اندازهگیری دقیق جریان برحسب میلی امپر استفاده میشود



درست حدس زدم



خب حدس بزنید این چیه ؟ :babygirl:

[m@f 1923]

درست حدس زدم



خب حدس بزنید این چیه ؟ :babygirl:

میشه راهنمایی کنی؟

[paradox7 2716]

Cockcroft Walton Voltage Multiplier عنوانش اینه ولی نمیدونم چیه !:دی

[Adel00 5292]

میشه راهنمایی کنی؟



سلام

راستش از یه منبع انگلیسی گرفتمش. نوعی شتاب دهنده با ولتاژ بالاست . به نام مخترعش هست

اگه میتونی در موردش توضیح بده



Cockcroft Walton Voltage Multiplier عنوانش اینه ولی نمیدونم چیه !:دی



به به ایشون درست حدس زد .

عنوانشو میدونین ولی نمیدونین چیه ؟



شما هم چون حدس زدی بیشتر توضیح بده . بعد من هم تکمیلش میکنم

عکس های بیشتر :



[paradox7 2716]

سلام راستش از یه منبع انگلیسی گرفتمش. نوعی شتاب دهنده با ولتاژ بالاست . به نام مخترعش هست اگه میتونی در موردش توضیح بده به به ایشون درست حدس زد . عنوانشو میدونین ولی نمیدونین چیه ؟ شما هم چون حدس زدی بیشتر توضیح بده . بعد من هم تکمیلش میکنم عکس های بیشتر :

خب من سرچ کردم عنوانش رو فهمیدم :دی نادمم :((

[mahnaz 7584]

سلام

راستش از یه منبع انگلیسی گرفتمش. نوعی شتاب دهنده با ولتاژ بالاست . به نام مخترعش هست

اگه میتونی در موردش توضیح بده







به به ایشون درست حدس زد .

عنوانشو میدونین ولی نمیدونین چیه ؟



شما هم چون حدس زدی بیشتر توضیح بده . بعد من هم تکمیلش میکنم

عکس های بیشتر :









منم سرچ زدم اینارو متوجه شدم که:



این دستگاه همونطوری که عادل گفت یه شتاب دهنده ولتاژه و به نوعی یک مدار چندبرابر کننده ولتاژه



که برای تولید ولتاژهای بالای AC از ولتاژهای DC به کار میره. و در شتاب دهنده های ذرات استفاده میشه

و در دستگاه های تولید اشعه ایکس و تلویزیون ها و دستگاه های کپی هم کاربرد داره

[mherdad 3826]

چند برابر کننده ولتاژ

[m@ry@71 3690]

دوستان عسک بذارید!

نوبت کیه؟

[m@f 1923]

با اجازه اندفعه من میذارم ...دوستان بدوید بیایید بگید چیه؟

[مجید بهره مند 43111]

با اجازه اندفعه من میذارم ...دوستان بدوید بیایید بگید چیه؟

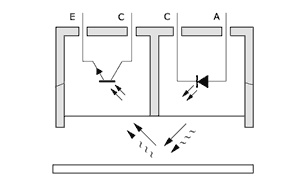

میدانید که سطح سفید نور را دفع و سطح مشکی نور را جذب میکند ، نور از led فرستنده منتشر میشود ، در صورتی که سطح سفید باشد ، نور به گیرنده میرسد و ان را یک میکند در غیر اینصورت خروجی گیرنده صفر است :

معرفی دو نوع سنسور مادون قرمز خوب :

اپتوکانتر CNY70

اپتوکانتر TCRT5000 :

از انجا که در هر دو قطعه بالا فرستنده وگیرنده در یک پک میباشند ، جایگزاری انها در ربات بسیار ساده است ،

اکنون شما باید خروجی سنسور را اندازه بگیرید ، برای اینکار دو راه دارید ، یا خروجی را به adc بدهید و ولتاژش را اندازه بگیرید ، یا ولتاژ خروجی را به سطح منطقی صفر ویک تبدیل کنید :

در صورتی که از روش اول استفاده میکنید op-amp را حذف نمایید .

چیدمان سنسور ها :

شما باید سنسور ها را بر روی یک بورد با ارایشی خاص بسته به نوع مسیر بچینید .

انواع مسیر ها :

1- مسیر ها تک رنگ ، چیدمان سنسور ها برای این نوع مسیر بسار ساده میباشد ، در این نوع مسیر از 3 سنسور استفاده میشود ، سنسور وسط ، وظیفه چک کردن مسیر و دو سنسور کناری وظیفه چک کردن زمینه را به عهده دارد . در صورتی که ربات از روی خط منحرف شود ، سنسور وسط خروجی خود را تغییر میدهد ، در این حالت ربات صبر میکند تا یکی از سنسور ها کناری نیز تغییر وضعیت دهد و به سمت همان گردش کند .

مثلا ربات در مسیر خود مشغول حرکت هست ، در ادامه یک پیچ به سمت راست وجود دارد ، هنگامی که ربات به پیچ میرد ، به دلیل تغییر مسیر خروجی سنسور وسط تغییر میکند ، ربات به حالت اماده باش میرود ، با ادامه یافتن حرکت ، سنسور سمت راست از روی مسیر رد میشود ، در این ربات میفهمد که باید به سمت راست گردش کند .





2- مسیر های دورنگ ، در این نوع مسیر تغییر رنگ در بعضی از قسمت ها وجود دارد ، مثلا در 10 سانت اول مسیر به رنگ مشکی و زمینه به رنگ سفید است ، در 10 سانت بعدی رنگ عوض میشود ، یعنی مسیر به رنگ سفید زمینه مشکی در میاید

در این نوع مسیر ، از پنج سنسور استفاده میشود ، سه سنسور وظیفه کنترل کردن ربات و جلوگیری از گم کردن مسیر را به عهده دارند ، دو سنسور دیگر هم رنگ مسیر ها را کنترل میکنند ، یعنی یکی از انها رنگ زمینه و دیگری رنگ مسیر را چک میکند .

شما باید در برنامه خود خروجی سنسور اول (کنترل کننده های مسیر )را با خروجی سنسور دوم (کنترل کننده های رنگ زمینه ) مقایسه کنید ، در صورتی که هر دو سنسور یک رنگ را تشخیص دهند ربات منحرف شده است .

مثلا فرض کنید ، در ابتدا کار رنگ مسیر مشکی است و رنگ زمینه سفید ، در این صورت خروجی سنسور که رنگ مسیر را چک میکند ، یک است و خروجی سنسوری که زمینه را چک میکند صفر (ما از adc استفاده کرده ایم ) .

در این صورت باید سه سنسور اول به رنگ مشکی حساس باشند ، در صورتی که شرایط بالا برعکس باشد ، سه سنسور اول باید به رنگ سفید حساس باشند ، در صورتی خروجی دو سنسور با هم یکی باشد ربات منحرف شده است .[/font][/color][/font][/color]

[m@f 1923]

سنسور اپتوکانترهست فکر کنم

این قسمت از ربات باید بتواند خط مشکی را از سفید تشخیص دهد ، بنا به نوع خط و عرض ان و نوع مسیر از سنسور ها مختلف با چیدمان مختلف استفاده میشود :

سنسور ها :

در ربات های مسیر یاب از سنسور ها مادون قرمز برای تشخیص مسیر استفاده میشود ،

میدانید که سطح سفید نور را دفع و سطح مشکی نور را جذب میکند ، نور از led فرستنده منتشر میشود ، در صورتی که سطح سفید باشد ، نور به گیرنده میرسد و ان را یک میکند در غیر اینصورت خروجی گیرنده صفر است :

معرفی دو نوع سنسور مادون قرمز خوب :

اپتوکانتر CNY70

اپتوکانتر TCRT5000 :

از انجا که در هر دو قطعه بالا فرستنده وگیرنده در یک پک میباشند ، جایگزاری انها در ربات بسیار ساده است ،

اکنون شما باید خروجی سنسور را اندازه بگیرید ، برای اینکار دو راه دارید ، یا خروجی را به adc بدهید و ولتاژش را اندازه بگیرید ، یا ولتاژ خروجی را به سطح منطقی صفر ویک تبدیل کنید :

در صورتی که از روش اول استفاده میکنید op-amp را حذف نمایید .

چیدمان سنسور ها :

شما باید سنسور ها را بر روی یک بورد با ارایشی خاص بسته به نوع مسیر بچینید .

انواع مسیر ها :

1- مسیر ها تک رنگ ، چیدمان سنسور ها برای این نوع مسیر بسار ساده میباشد ، در این نوع مسیر از 3 سنسور استفاده میشود ، سنسور وسط ، وظیفه چک کردن مسیر و دو سنسور کناری وظیفه چک کردن زمینه را به عهده دارد . در صورتی که ربات از روی خط منحرف شود ، سنسور وسط خروجی خود را تغییر میدهد ، در این حالت ربات صبر میکند تا یکی از سنسور ها کناری نیز تغییر وضعیت دهد و به سمت همان گردش کند .

مثلا ربات در مسیر خود مشغول حرکت هست ، در ادامه یک پیچ به سمت راست وجود دارد ، هنگامی که ربات به پیچ میرد ، به دلیل تغییر مسیر خروجی سنسور وسط تغییر میکند ، ربات به حالت اماده باش میرود ، با ادامه یافتن حرکت ، سنسور سمت راست از روی مسیر رد میشود ، در این ربات میفهمد که باید به سمت راست گردش کند .





2- مسیر های دورنگ ، در این نوع مسیر تغییر رنگ در بعضی از قسمت ها وجود دارد ، مثلا در 10 سانت اول مسیر به رنگ مشکی و زمینه به رنگ سفید است ، در 10 سانت بعدی رنگ عوض میشود ، یعنی مسیر به رنگ سفید زمینه مشکی در میاید

در این نوع مسیر ، از پنج سنسور استفاده میشود ، سه سنسور وظیفه کنترل کردن ربات و جلوگیری از گم کردن مسیر را به عهده دارند ، دو سنسور دیگر هم رنگ مسیر ها را کنترل میکنند ، یعنی یکی از انها رنگ زمینه و دیگری رنگ مسیر را چک میکند .

شما باید در برنامه خود خروجی سنسور اول (کنترل کننده های مسیر )را با خروجی سنسور دوم (کنترل کننده های رنگ زمینه ) مقایسه کنید ، در صورتی که هر دو سنسور یک رنگ را تشخیص دهند ربات منحرف شده است .

مثلا فرض کنید ، در ابتدا کار رنگ مسیر مشکی است و رنگ زمینه سفید ، در این صورت خروجی سنسور که رنگ مسیر را چک میکند ، یک است و خروجی سنسوری که زمینه را چک میکند صفر (ما از adc استفاده کرده ایم ) .

در این صورت باید سه سنسور اول به رنگ مشکی حساس باشند ، در صورتی که شرایط بالا برعکس باشد ، سه سنسور اول باید به رنگ سفید حساس باشند ، در صورتی خروجی دو سنسور با هم یکی باشد ربات منحرف شده است .



کاملا درسته داداشی ازت ممنونم....

[ENG.SAHAND 31645]

سلام دوستان

این عکس چیه؟

[مجید بهره مند 43111]

سلام دوستان

این عکس چیه؟

کدوم عکس

[ENG.SAHAND 31645]

کدوم عکس



خوب اگه میدیدی میمردی که

خود برقه 3 فاز های ولتاژ دیده میشه آخه؟؟؟؟؟؟

[مجید بهره مند 43111]



دوستان هر شخصی که تشخیص داد لطفا در موردش توضیحاتی بده
