آموزش برنامه ریزی plc دلتا

[rasool1370 1,777]

با سلام میشه در مورد دستور add توضیح بدین . تو help برنامه نوشته مقدار s1 با s2 جمع میکنه ودر d ذخیره میکنه.میخواستم توضیح بدید که چه طور میشه به sها مقدار داد و از d استفاده کرد.

مثلا میخوام مقدار دو تا کانتر با هم جمع بشه و حاصل اون بشه مقدار یه کانتر دیگه

[مصطفی خطایی 23]

با سلا م خدمت دوست عزیز و گرامی خسته نباشید برنامه نوشتم و نمی تونم به دلتا دانلود کنم میشه لطف کنید نحوه تنظیمات سخت افزاری و نم افزاری و دانلو رو به ما بگید خیلی متشکرم

[axman 271]

با سلا م خدمت دوست عزیز و گرامی خسته نباشید برنامه نوشتم و نمی تونم به دلتا دانلود کنم میشه لطف کنید نحوه تنظیمات سخت افزاری و نم افزاری و دانلو رو به ما بگید خیلی متشکرم

سلام

اول اینکه plc باید روشن باشه

دوما رو حالت stop باشه

بعد از منو کامیونیکیشن گزینه transfer و بعد pc to plc رو انتخاب کن تمام

اگه مشکل کابل و... نداشته باشی حله

[mahdifah 20]





سلام دوست من....



من زیمنس کار نکردم...



منظورتون از وقفه چیه؟؟؟



وقتی درخاست وقفه بشه توی برنامه ، برنامه متوقف شده و میره دستورات وقفه رو اجرا میکنه و دوباره میاد ادامه برنامه. مثلا شما یه پایه رو به عنوان ورودی تعریف کردید. و برنامتون توی یه حلقه داره میچرخه. تا برنامه از اون حلقه در نیادش نمیتونه ببینه اون پایه وضعیتش تغییر کرده یا نه. ولی وقتی از وقفه استفاده کنید و توی اون حلقه باشید و اون ورودی تغییر کنه برنامه اون حلقه رو ول میکنه و میره زیر برنامه اون ورودی اجرا میکنه. وقفه برای تایمر هم داریم. مثلا میشه هر 10 میلی ثانیه درخاست وقفه کرد و کارای خاصی انجام داد. بدون وقفه اصلا نوشتن برنامه درست حسابی نمیشه. یعنی اصلا امکان نداره بدون وقفه باشه پی ال سی دلتا

[axman 271]

سلام دوستان میخاستم بدونم تو دلتا چجوری میشه با یه ترمو کوپل (سنسور دما) دو سیم

دما رو کنترل کرد و وایرینگ ترموکوپل به چه شکلی هست ممنون

[مصطفی خطایی 23]

با سلا خدمت دوستان ارجمند خسته نباشید لطفا نحوه سیم بندی plcدلتا رو با ورودی و خروجی آنالوگ و دیجیتال و رله ای و ترانزیستوری رو تو سایت بزارید خیلی اظطراری هست از زحمتهای شما تشکر می کنم

[reza_12345 402]

rasool1370

با سلام میشه در مورد دستور add توضیح بدین . تو help برنامه نوشته مقدار s1 با s2 جمع میکنه ودر d ذخیره میکنه.میخواستم توضیح بدید که چه طور میشه به sها مقدار داد و از d استفاده کرد.

مثلا میخوام مقدار دو تا کانتر با هم جمع بشه و حاصل اون بشه مقدار یه کانتر دیگه

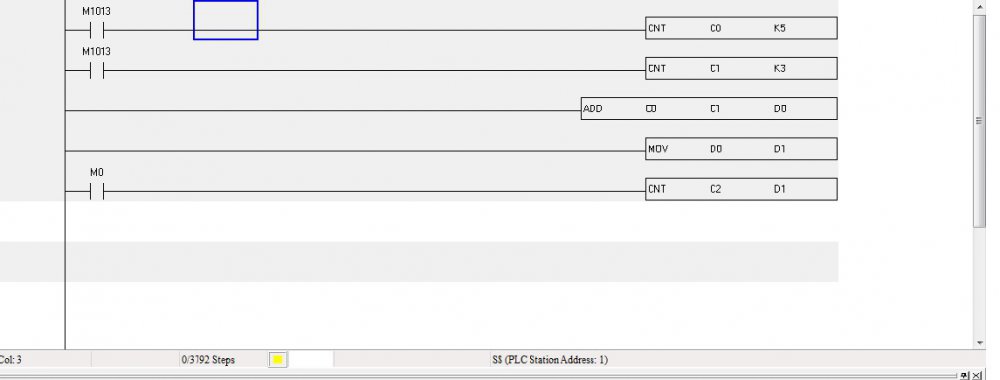

سلام دوست عزیز به تصویر زیر دقت کن ببین اونی که شما خواستین هست یا نه

اینجا من با گذاشتن رله داخلی پالس دار به کانترهای -0و 1به عنوان ورودی پالس دادم تا عدد را بشمارد بعد مجموع این دو عدد کانتر را به کانتر سوم که C2هست بریزه البته اگه میخواین بعد شمارش این دو کانتر کانتر سوم شروع به شمارش کنه یه خورده فرق میکنه که عکس اونو هم میزارم

[reza_12345 402]

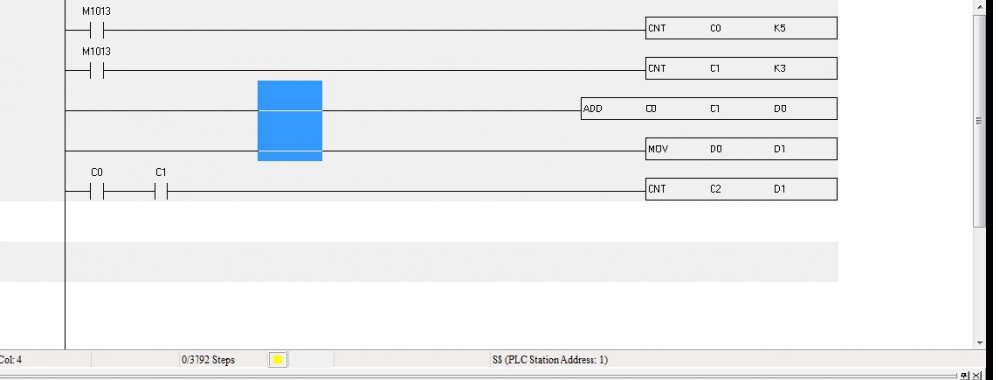

اینم عکس دوم

[مصطفی خطایی 23]

با سلام و خسته نباشید خدمت دوستان گرامی

یک plc دلتا با خروجی ترانزیستوری دارم با ورودی 24 لت dc و برنامه رو با کمک شما دانلودکردم روی plc ولی روی plc نمی تونم برنامه رو اجرا کنم 24 ولت رو زدم به ورودی s/s و سیم منفی رو زدم به c0در خروجی لطفا راهنماییم کنید متشکرم

[مصطفی خطایی 23]

با سلام دوستان گرامی و تشکر ویژه از مدیران سایت

یکسول داشتم اونم انه که چطوریplc delta رو hmi delta ارتباطبرقرار کنم یعنی برنامه تو plc رو با hmi کنترل کم متشکرم .

[axman 271]

[h=2][/h]

سلام دوستان میخاستم بدونم تو دلتا چجوری میشه با یه ترمو کوپل (سنسور دما) دو سیم

دما رو کنترل کرد و وایرینگ ترموکوپل به چه شکلی هست ممنون

:banel_smiley_4:

[مصطفی خطایی 23]

با سلام لطفا به یادما درمانده ها هم باشید .

[rasool1370 1,777]

با سلام به همه.چه طور میشه اطلاعات انالوگ به دلتا معرفی کرد و از اون خروجی انالوگ گرفت.

[alidta 17]

سلام لطفا نحوه پسورد گذاری و پسورد برداری plc Delta را رو به صورت مختصر توضیح بدید با تشکر شما

[axman 271]

نمیدونم این انجمن چرا اینجوری شده هیج کس راهنمایی نمیکنه

مهندس کجایـــــــــــــــــــــــــــــــــــــــــــــــی:4564:

[seyed mehdi hoseyni 27,119]

با سلام میشه در مورد دستور add توضیح بدین . تو help برنامه نوشته مقدار s1 با s2 جمع میکنه ودر d ذخیره میکنه.میخواستم توضیح بدید که چه طور میشه به sها مقدار داد و از d استفاده کرد.

مثلا میخوام مقدار دو تا کانتر با هم جمع بشه و حاصل اون بشه مقدار یه کانتر دیگه



سلام دوست من خوبی؟



چرا بریزی تو یه کانتر دیگه؟؟چی بشه؟؟



یه نگاه به این بنداز (البته همینجوری کشیدمشا)



تو اینجا c0 نقش همون s1 که گفتی رو داره و c2 هم نقش همون s2 رو داره....d هم که پرسیدی یه حافظه است که میشه تو یه کانتر دیگه ریختش.... حالا بعد از این به جای کانترا از d تو جاهایی که لازم داریم استفاده میکنیم...



امیدوارم تونسته باشم جوابتونو داده باشم



[seyed mehdi hoseyni 27,119]

سلام دوستان میخاستم بدونم تو دلتا چجوری میشه با یه ترمو کوپل (سنسور دما) دو سیم

دما رو کنترل کرد و وایرینگ ترموکوپل به چه شکلی هست ممنون



سلام...



صفحه 8 همین تاپیک رو بخونید فک کنم به دردتون بخوره...#71

[rasool1370 1,777]

با سلام دوست عزیز با نشکر از جوابتون . من فقط میخواستم کار با حافظه d و انتقال اون به المان های دیگه مثل تایمر و کانتر یاد بگیرم که متوجه شدم . حالا میخواستم خواهش کنم که اگه ممکنه کار با قسمت آنالوگ و ارتباط با hmi نوضیح بدبد . البنته لینک صفحه 8 که گذاشته بودید رو دیدم ولی چیزی متوجه نشدم.

باتشکر.

[seyed mehdi hoseyni 27,119]

با سلام دوست عزیز با نشکر از جوابتون . من فقط میخواستم کار با حافظه d و انتقال اون به المان های دیگه مثل تایمر و کانتر یاد بگیرم که متوجه شدم . حالا میخواستم خواهش کنم که اگه ممکنه کار با قسمت آنالوگ و ارتباط با hmi نوضیح بدبد . البنته لینک صفحه 8 که گذاشته بودید رو دیدم ولی چیزی متوجه نشدم.

باتشکر.



سلام



در مورد آنالوگ که همون صفحه 8 خیلی خوبه....مثالم داره....اگه میشه سوالتونو در مورد آنالوگ ریزتر کنید تا راحت تر بتونم کمکتون کنم.... الان من نمیدونم چیه آنالوگو براتون بگم





در مورد hmi هم که با کابل rs485 به plc وصل میشه..........البته با rs232 هم میشه وصل شد ولی کسی اینکارو نمیکنه.... برنامتم که میخوای تو hmi بسته به کارت مینویسیش و حافظه و یا هرچیز دیگه ای که از plc لازم داری فراخوانی میکنی....(این چیزی که گفتم یه چیز کلیِ)

[seyed mehdi hoseyni 27,119]

سلام لطفا نحوه پسورد گذاری و پسورد برداری plc Delta را رو به صورت مختصر توضیح بدید با تشکر شما



سلام



بر پسوورد گذاری موقع دانلود کردن برنامه تو plc خودش چندتا ژزینه میاره و میپرسه که میتونی از اونجا پسوورد بزاری.....البته از روی گزینه option و بعدش DU-01 setting و بعدش روی گزینه set TC-01 password key کلیک میکنی.....بر پاک کردنشم همونجا گزینشو داره
