مشخصات فنی تونل درون شهری m-30 مادرید

**.MohammadReza.** · 9 مرداد، ۱۳۹۰

مشخصات تونل:

طول تونل : حدود 3.650 متر

قطر تونل نهایی : 13.450 میلی متر

حداکثر شیب حدود. 4.5 ٪

حداکثر عمق محور تونل : 75m

شروع پروژه : سال 2003

تکمیل پروژه : حدود مارس 2007

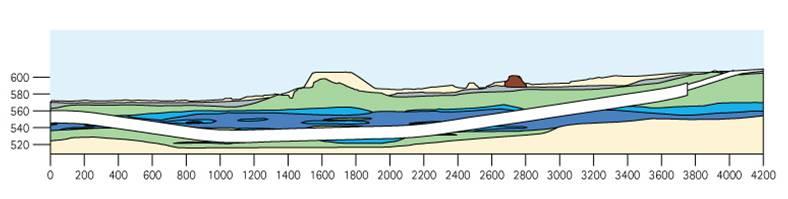

پلان و پروفیل تونل:

**.MohammadReza.** · 9 مرداد، ۱۳۹۰

مشخصات TBM استفاده شده در پروژه:

شرکت سازنده : هرنکنشت آلمان

مدل: S-300

نوع ماشین: EPB Shield

طول ماشین (شامل سپر وبک آپ): 114 متر

وزن کلی دستگاه با بک آپ: 4367 تن

وزن کلی سپر بدون بک آپ: 2566 تن

وزن بک آپ دستگاه: 1810 تن

حداقل شعاع مسیر: 350 متر

قطر دستگاه: تقریبا 15 متر

**.MohammadReza.** · 9 مرداد، ۱۳۹۰

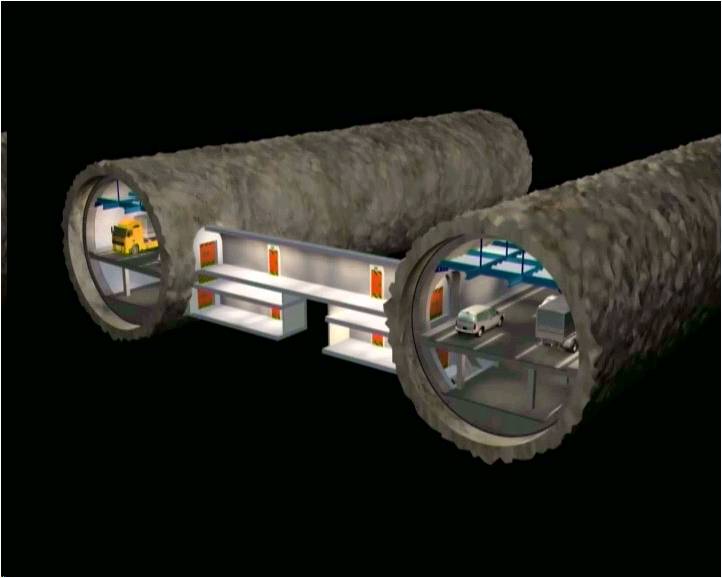

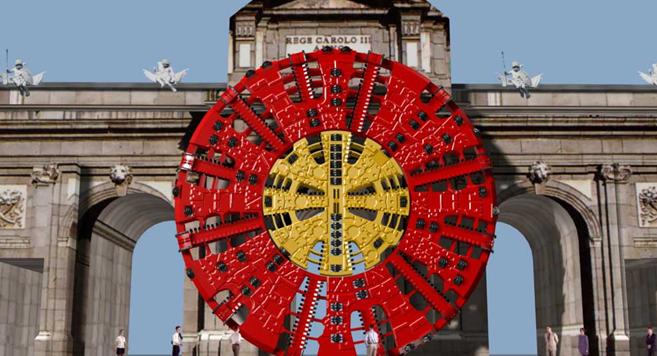

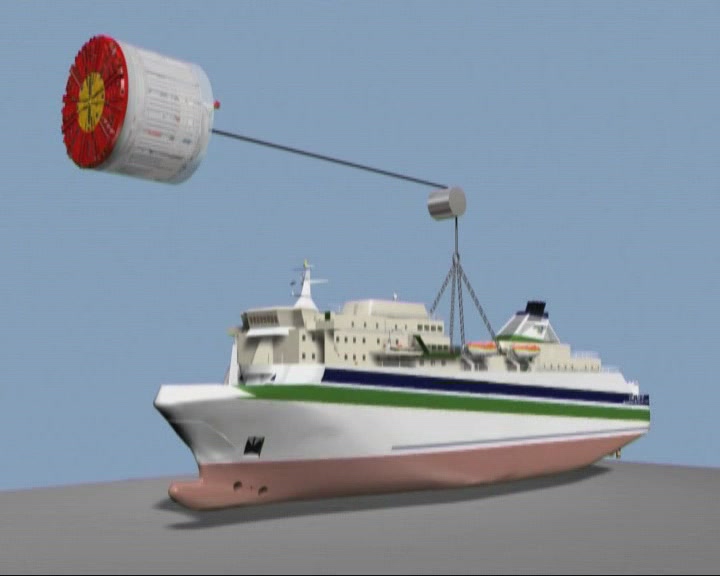

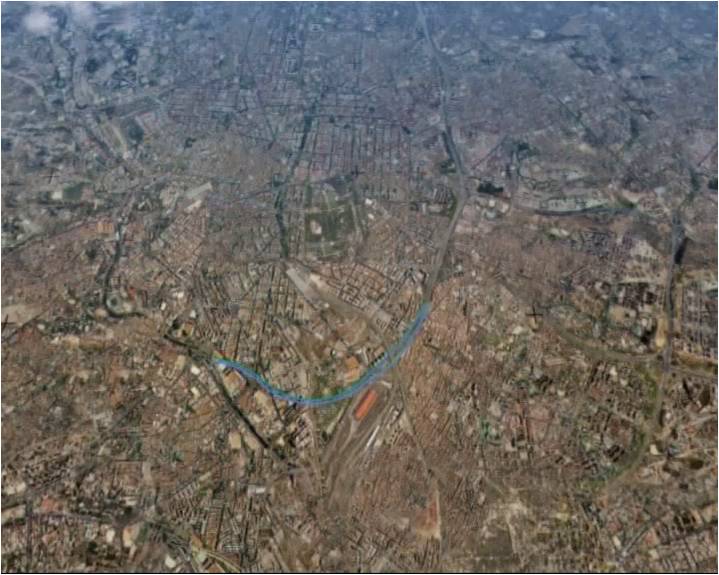

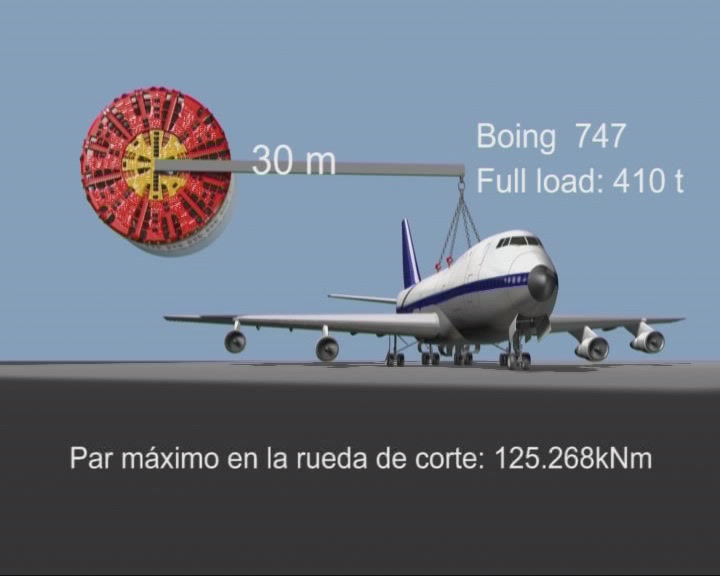

اینم چندتا عکس از این ماشین که به عظمتش پی ببرید

البته اینا به صورت انیمیشن هست ولی اینجا به صورت عکس قرار میگره
