آموزش هرچی سؤال راجع به سیستمهای صوتی داری اینجابپرس

[peyman sadeghian 30244]

باسلام ‏دوستان ‏گرامی





این تاپیک روباز کردم تا هرسوالی راجع به نصب وراه اندازی سیستمهای صوتی خودرو اعم ازمحصولات ایران خودرو، سایپاو....راداشتید یاکلاهرسؤالی مربوط به نصب وراه اندازی اینگونه سیستمهاداشتیدبپرسید.



یااگراحیاناتجربه مفیدی دراین زمینه داشتیدنیزمطرح کنیدتا هم ماهم سایر کاربران ازآن استفاده کنیم.



با تشکر

[Cannibal 3348]

سلام به همه.

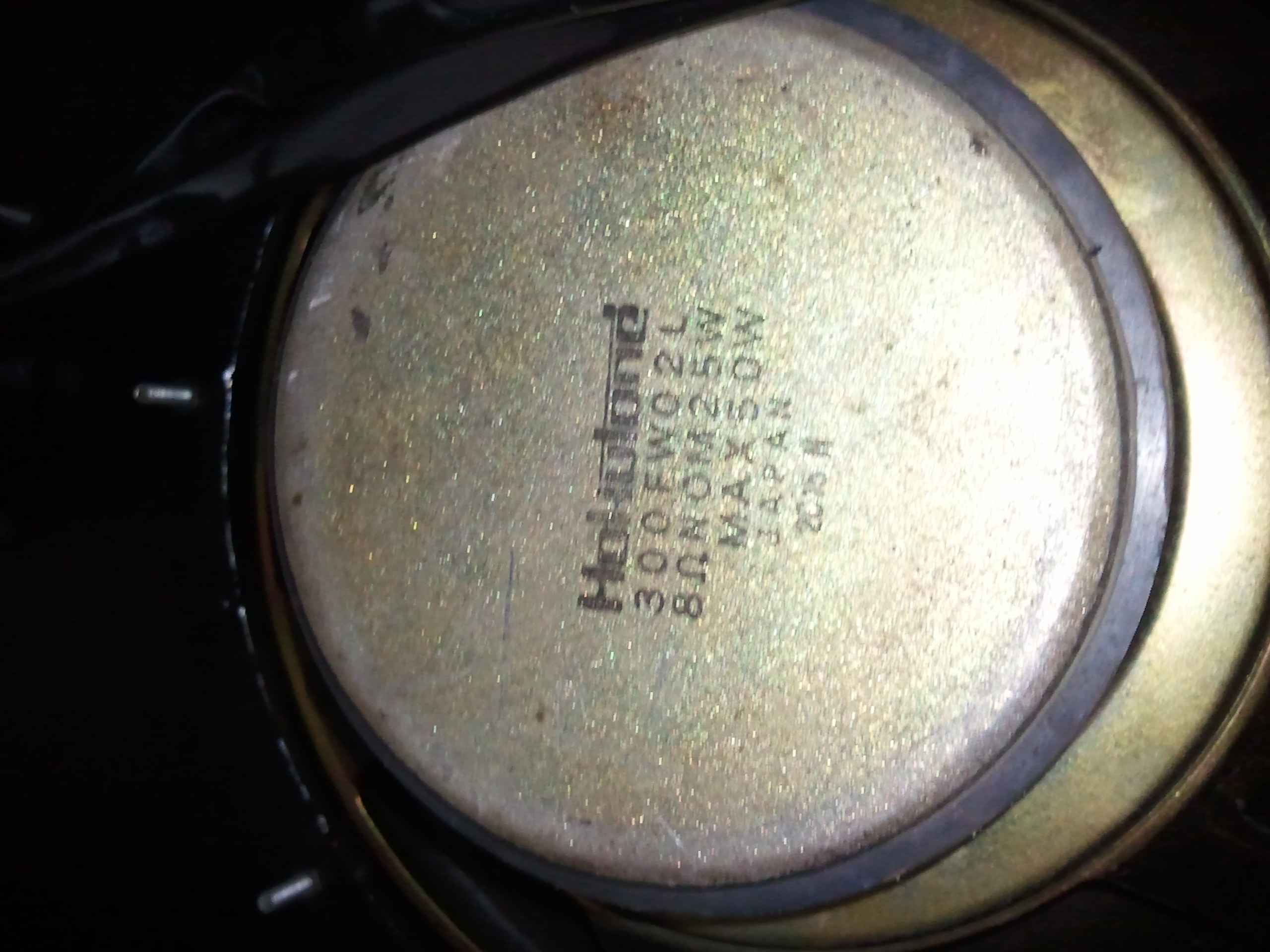

من چند روز پیش از ناکجا یه جفت باکس گیرم اومد که توش یه ووفر، 2 تا بلند گوی مید(mid) و یکی دیگه هست. و مداری که اینا رو به هم وصل میکنه، 2 تا بوبین و 3 تا خازن و یک قطعه ی دیگه که دراز و سفیده داره(اگه لازمه عکس بزارم).توان همه ی بلند گو ها 50 واته.

خروجی سیاه و قرمز ضبط رو به ورودی قرمز و سیاه باکس وصل کردم و از همان ورودی 2 تا خروجی گرفتم و قرمز و سیاهش رو به یه بلندگوی دیگه که توانش 100 واته وصل کردم.

بعد هم یه آهنگ گذاشتم. وقتی صدا کم بود سیستم صدا داد و کار کرد ولی وقتی صدا رو بلند تر کردم، یکدفعه همه ی صدا قطع شد و هیچ کدوم بلندگو ها حتی انفرادی هم کار نمیکنه.

به نظر شما چی شده؟ امکان داره این 50 وات که با یک 100 وات موازی شده، گند زده باشه به سیستم؟



هر جا نامفهوم بود، بگید عکس بزارم.

[peyman sadeghian 30244]

سلام به همه.

من چند روز پیش از ناکجا یه جفت باکس گیرم اومد که توش یه ووفر، 2 تا بلند گوی مید(mid) و یکی دیگه هست. و مداری که اینا رو به هم وصل میکنه، 2 تا بوبین و 3 تا خازن و یک قطعه ی دیگه که دراز و سفیده داره(اگه لازمه عکس بزارم).توان همه ی بلند گو ها 50 واته.

خروجی سیاه و قرمز ضبط رو به ورودی قرمز و سیاه باکس وصل کردم و از همان ورودی 2 تا خروجی گرفتم و قرمز و سیاهش رو به یه بلندگوی دیگه که توانش 100 واته وصل کردم.

بعد هم یه آهنگ گذاشتم. وقتی صدا کم بود سیستم صدا داد و کار کرد ولی وقتی صدا رو بلند تر کردم، یکدفعه همه ی صدا قطع شد و هیچ کدوم بلندگو ها حتی انفرادی هم کار نمیکنه.

به نظر شما چی شده؟ امکان داره این 50 وات که با یک 100 وات موازی شده، گند زده باشه به سیستم؟



هر جا نامفهوم بود، بگید عکس بزارم.

به احتمال99درصدآی سی صوت ضبط به ملکوت اعلی پیوسته

سیستم فوق نیاز به آمپلی فایر جهت راه اندازی دارد.ماکسیمم توان خروجی یک ضبط میانگین 50وات است شمابانحوه اتصال خودمحاسبه کن چندوات ازاین زبان بسته خروجی گرفته ای.به فکرتهیه ای سی صوت باش.

[Cannibal 3348]

آخه رو اسپیکر استاندارد خود ضبط نوشته ماکسیمم اینپوت 100 وات.

[peyman sadeghian 30244]

آخه رو اسپیکر استاندارد خود ضبط نوشته ماکسیمم اینپوت 100 وات.

ببین دوست عزیزقدرت ساب ووفر به تنهایی(ضعیف ترین ساب ووفری که من دیده ام)100وات بوده است.اهم ساب ووفرهست وقتی تازه موازی با 75اهم بلندگومیشودخیلی کمتر از75 اهم میگرر(قانون توازی مقاومت)حال این اهم ناچیز را در رابطه ی توان قرار دهید وآمپر ووات خروجی را دوباره محاسبه کنید :icon_pf (34):جریان برابرمیشه باولتاژبه توان دو تقسیم برعددی نزدیک به 1برحسب آمپر.برق ماشین 12 ولت است به توان دومیشودحدود144آمپرشما از آن آی سی آمپر کشیده ای:icon_pf (34):

امکان داره این 50 وات که با یک 100 وات موازی شده، گند زده باشه به سیستم؟

[Cannibal 3348]





خب حالا من باید چیکار کنم؟ این آی سی که میگید رو از کجا میشه تهیه کرد؟ خودم میتتونم جاسازیش کنم؟ یعنی اگه من اول به ضبطم یه آمپلیفایر نصب میکردم و بعد بلندگو هارو به هم، این اتفاق نمیافتاد؟ نکات تکمیلی؟

[peyman sadeghian 30244]

خب حالا من باید چیکار کنم؟

سلام

کاش شما مدل ضبطت رومیگفتی تا بشه بهتر راهنمایی کرد

این آی سی که میگید رو از کجا میشه تهیه کرد؟

من نمیدونم اهل کدام شهری اماقطعه فروشان الکترونیک معمولادارند

خودم میتتونم جاسازیش کنم؟

اگه باتعویض آی سی های شانه ای آشنایی دارید بله

این آی سی یک آس سی شانه ای ست که به یک هیت سنک به بدنه دستگاه متصل است



یعنی اگه من اول به ضبطم یه آمپلیفایر نصب میکردم و بعد بلندگو هارو به هم، این اتفاق نمیافتاد؟ نکات تکمیلی؟

عکس گویاتربود.این سیستم نیازبه یک آمپلی فایرساده اما با آی سی STKدارد آی سی شما گمان کنم ازسری TDAباشدکه برای راه اندازاین سیستم ضعیف است

[Cannibal 3348]

ضبطم اینه : Panasonic SA-AK 38

من تو تهرانم.

میتونید مدار این باند رو توضیح بدید؟

[peyman sadeghian 30244]

شماخروجی ضبط راچگونه به این مداروصل کردید؟

من گمان میکردم سیستم صوتی ماشین است:icon_pf (34):

[Cannibal 3348]

اون جفت سیم زرد و سفید، میرن میخورن به بدنه که اونجا یه جک قرمز و سیاهه. من خروجیه ضبط رو به اون قرمز و سیاه وصل کردم.









یعنی همه ی معادلات به هم خورد؟

[peyman sadeghian 30244]

به نظرمن یه مشکل دراین برد واسطه وجود دارد یا قطعه ای شورت شده یا یکی از باندها اما احتمالاآی سی صوت دستگاه سوخته اماباید از نزدیک بررسی شود تا بتوان نظرقطعی داد

[Cannibal 3348]

میدونید. آخه قبلا که فقط این باکس رو به دستگاه وصل میکردم، هر 2 تاشون کار میکردن. ولی وقتی باند های خود دستگاه رو به باکس ها وصل کردم،(به عنوان Surround) برا یه لحظه صدا اومد. به نظر من هم ضبط مشکل پیدا کرده.

حالا چیکارش کنم؟ حتما بدمش به تعمیرگاه مجاز یا همه جا میتونن ترتیبشو بدن؟

اینم همون چیدمانیه که بعدش هیچی کار نکرد:

[peyman sadeghian 30244]

شماخروجی دستگاه راتک تک بایه جفت باندکه مطمئن هستیدسالم است تست کنید.اگربازم صداخارج نشدیقینا ای سی صوت دستگاه رفته این ای سی هاازنوع stkاست تا اینجاکه بخاطردارم این نوع دستگاه خیلی بدتعمیراست حتی المقدوربه تعمیرگاه مجازبسپارید.البته درتهران تعمیرکاران نخبه زیاداست.امامن

جایی رادرتهران سراغ ندارم.

[Cannibal 3348]

کلا از هیچ بلند گویی صدا در نمیاد.

بعد از تعمیر، چه آمپلیفایری بهش وصل کنم؟

[peyman sadeghian 30244]

کلا از هیچ بلند گویی صدا در نمیاد.

بعد از تعمیر، چه آمپلیفایری بهش وصل کنم؟

پس صددرصد آی سی صوته:icon_pf (34):

پیشنهاد میکنم قبل از هرکاری اول باکس رودونه دونه بلندگوهاشوتست کن امیدوارم بلد باشی



اگه نه با یه باتری 9ولتی کتابی بزن دوسر فیش مثبت ومنفی اگه خش خش کرد وفوم حرکت داشت سالمه اگه نه خرابه



بعد مسیر رو چک کن اتصال سیمها رو بررسی کن بهم نچسبیده باشه مثبت ومنفی درست باشه



اون مدار واسطه یه مدار صافی صدا وپارازیت گیره میتونی حذفش کنی چون تاثیری درعملکرد بلندگوها نداره واحتمال میدم همون خراب بوده که آی سی سوخته



اون دوتابلندگوی کوچیک رو یکیشو حذف کن چون این دوتا فقط حالت توئیتردارن و تریبل صدارو تامین میکنند



درمورد آمپلی فایر بعداز درست شدن نباید مشکل خاصی باشه چون آی سی صوت خوددستگاه تقریبا کشش داره اما نه با ولوم ماکسیمم

[Cannibal 3348]

درمورد آمپلی فایر بعداز درست شدن نباید مشکل خاصی باشه چون آی سی صوت خوددستگاه تقریبا کشش داره اما نه با ولوم ماکسیمم



این آی سی با ولوم کم هم کار نکرد چه برسه به ولوم متوسط و زیاد.



به نظر من این باکسه مشکل نداره ها. چون قبلا یه مدت (چند روز) فقط همین باکس به ضبطم وصل بود و حتی صدا رو هم زیاد میکردم و لذت میبردم و وقتی بلندگو ها رو هم وصل کردم فاجعه پیش اومد.

چرا به نظرتون مداره مشکل داره؟

[peyman sadeghian 30244]

این آی سی با ولوم کم هم کار نکرد چه برسه به ولوم متوسط و زیاد.



به نظر من این باکسه مشکل نداره ها. چون قبلا یه مدت (چند روز) فقط همین باکس به ضبطم وصل بود و حتی صدا رو هم زیاد میکردم و لذت میبردم و وقتی بلندگو ها رو هم وصل کردم فاجعه پیش اومد.

چرا به نظرتون مداره مشکل داره؟

دوست عزیزمواردی که اینجا به شما راهنمایی میشه صرفا

1)ازروی تجربیات گذشته خودمه که زیاد مورد مشابه داشتم

2)ازروی اطلاعات داده شده توسط شماست

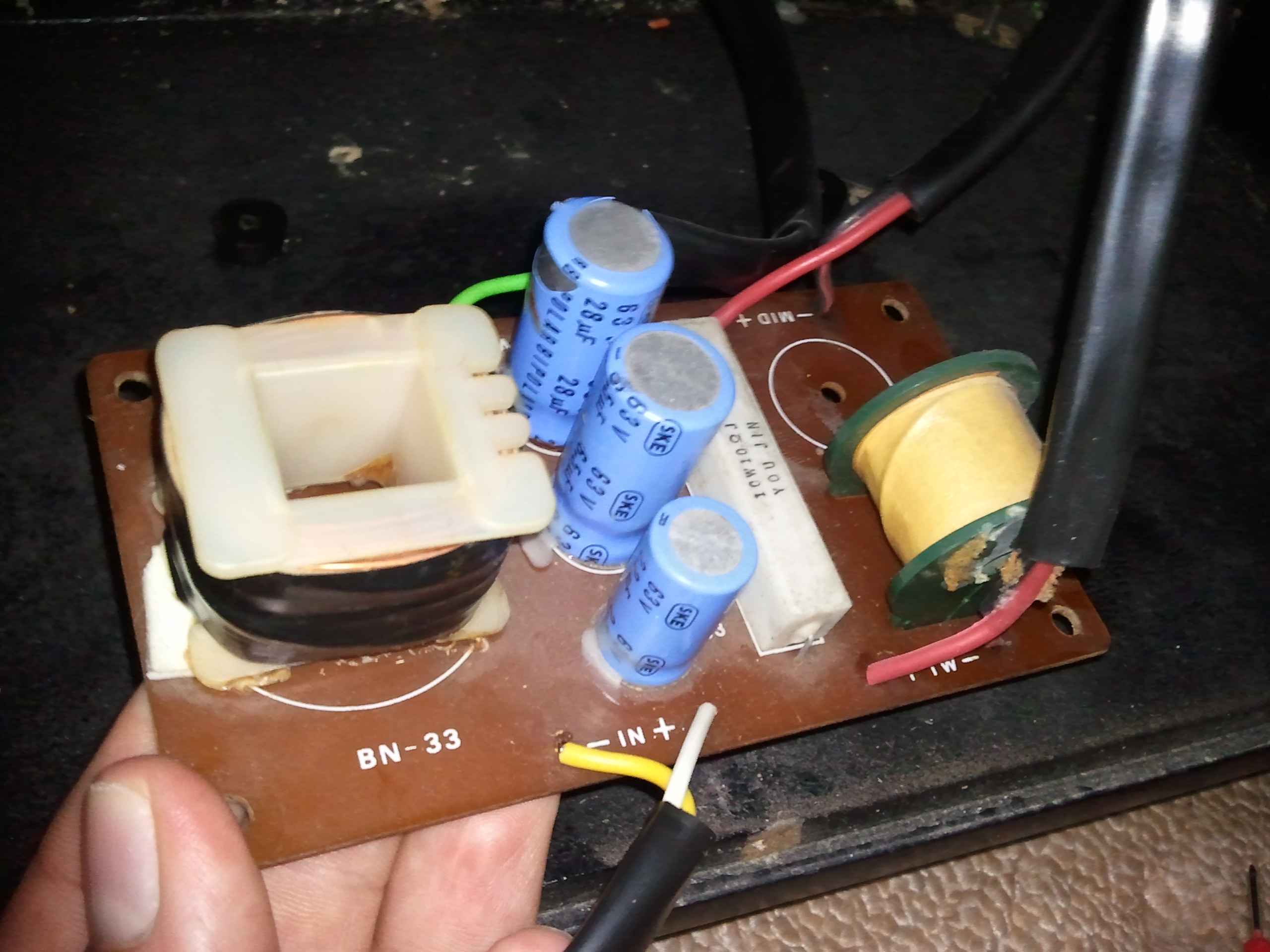

چیزی که من در عکس دیدم درموردمدارموجود درباکس خازنهایی بسیارقدیمی داشت که من اگربودم هرسه راتعویض میکردم



دوم وجود شوره دراطراف اتصالات حاکی ازرسیدن رطوبت به مدارموجود بود



سوم اگه پستهای قبلی مرا میدیدی وبادقت میخواندی گفته بودم برای بررسی ونظرقطعی باید دستگاه ازنزدیک چک شود

تقصیرمن چیست که شما بادادن اطلاعات نادرست مراگمراه کردی؟

بهرحال اگه سعی دراین داری که اثبات کنی من چیزی از تعمیرات بلد نیستم بحث دیگه ایه

[Cannibal 3348]

دوست عزیزمواردی که اینجا به شما راهنمایی میشه صرفا

1)ازروی تجربیات گذشته خودمه که زیاد مورد مشابه داشتم

2)ازروی اطلاعات داده شده توسط شماست



چیزی که من در عکس دیدم درموردمدارموجود درباکس خازنهایی بسیارقدیمی داشت که من اگربودم هرسه راتعویض میکردم



دوم وجود شوره دراطراف اتصالات حاکی ازرسیدن رطوبت به مدارموجود بود



سوم اگه پستهای قبلی مرا میدیدی وبادقت میخواندی گفته بودم برای بررسی ونظرقطعی باید دستگاه ازنزدیک چک شود

تقصیرمن چیست که شما بادادن اطلاعات نادرست مراگمراه کردی؟

بهرحال اگه سعی دراین داری که اثبات کنی من چیزی از تعمیرات بلد نیستم بحث دیگه ایه



آخه قربون شکل ماهت، من بگم شما چیزی بلد نیستی که چیو ثابت کنم؟؟؟؟؟؟:ws53:

من هرچیزی دیده بودم رو به شما گفتم.همشم راست بود. خدا شاهده.

من فقط به این جمله معتقدم:« احمقانه ترین سوال، نپرسیدن سواله» واسه همینم همه ی سوالام رو پرسیدم و این باعث سو تفاهم شد. تو پروفایل هم گفتم که از الکترونیک هیچی حالیم نمیشه.

و از طرفی چون این باکس ها رو با کلی پاچه خواری از یکی گرفتم(درسته که دیگه عمرا پس بدم، ولی امانته) برام خیلی مهمه که آسیبی بهش نرسه.

در هر صورت من هیچ وقت نمیخوام کسی از دست من آزرده بشه. که مثل اینکه شده و از این بابت واقعا متاسفم و عذر میخوام.

[Cannibal 3348]

من میتونم اینو با آمپلیفایر ماشین راه بندازم یا آمپلیفایر مجلسی(همین معمولیا) بگیرم؟ کدوم بصرفه تره؟ اگه درست حساب کرده باشم، این لعنتی 640 وات میخوره.

[peyman sadeghian 30244]

من میتونم اینو با آمپلیفایر ماشین راه بندازم یا آمپلیفایر مجلسی(همین معمولیا) بگیرم؟ کدوم بصرفه تره؟ اگه درست حساب کرده باشم، این لعنتی 640 وات میخوره.

چون الان دقیق نمیدونم مدار از قسمت پری سوخته یا طبقه نهایی نمیتونم راهنمایی زیادی بکنم اما اگه دستگاه صدا داشت خروجی صوت از فیشهای قرمزومشکی پشت دستگاه را میشد به یکی از همین دکهای قدیمی بود که بلندگوهای بزرگی داشت!!!!!!!!!!!!!وصل کرد وازآن خروجی گرفت آنها قدرت راه انداز این بلندگوهارا داشت.



برای آمپ ماشین نه اصلا برای مصرف خانگی به صرفه نیست.



اگردرست یادم باشد پشت دستگاه یه جفت فیش یا عنوانAUDIO OUTوجود داره به رنگ قرمز وسفید



ببین آنها صداندارند؟بازم میگم مطمئن نیستم دستگاه شمااین دوفیش را دارا باشد ایندو فقط دردستگاههای تصویری موجود است منم خیلی وقته این مدل رو تعمیر نکردم یادم نیست تصویری هست یانه:icon_pf (34):البته مدلAK-47تصویری ست
