آموزش آموزش گام به گام و تصویری سوکت زدن کابل شبکه

aliabooali · 14 فروردین، 2011

برای راه اندازی شبکه نیاز به تهیه کابل شبکه است

وسایل مورد نیاز:

1- کابل شبکه cat-5

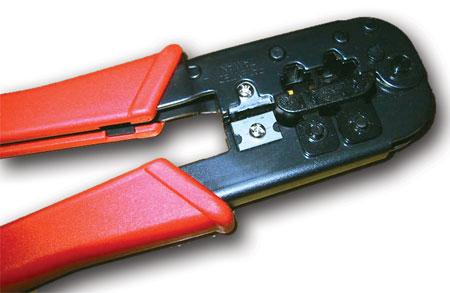

2- آچارشبکه

مانند شکل زیر کابل رو لخت میکنیم

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

هشت تا سیم داریم که اول دو به دو به هم پیچیده شده و شده چهارجفت بعد اینچهار جفت هم دوباره دور هم پیچیدن

اول جفت ها رو از هم جدا کنید

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

حالاباید سیمها رو طبق استاندارد کنار هم بچینید

۲تا استاندارد واسه ترتیب رنگی کابل داریم

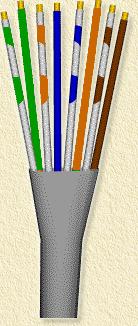

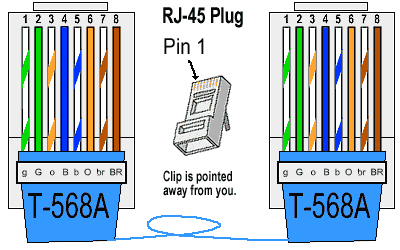

۵۶۸-A که عکسشو این بالا میبینید و بهترتیب از چپ به راست:

سفید/سبز-سبز-سفید/نارنجی-آبی-سفید/آبی-نارنجی-سفید/قهوه ای - قهوه ای

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

حالا وقتشه که سوکت رو با آچار شبکه پرس کنید.

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

رعد آسا · 14 خرداد، 2011

عالی بود

*sepid* · 20 آبان، 2011

اینم یه فایل pdf در مورد اطلاعات کامل در زمینه کابل های شبکه

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.
