just work 12354 اشتراک گذاری ارسال شده در 30 آبان، ۱۳۸۹ اها گرفتم بجای 2 تا 3 تا میزدم سبز شده دیگه اندازه ها درسته و کاملا سبز مشکلش کجاس ؟ دقیقا با دستورات خودت پیش رفتم ----------------------------------- پاسخ: تو این عکس مگه نیمبینی سبز نیستند؟ سبز باشه یعنی اینکه ثابت باشه...با موس اگه درگ کنی و بکشیش تکون نخوره الان دایره هات رو بگیر بکش...راحت تکون میخورند هر جا میتونند باشند تو اینجا حالا مشکلی پیش نمیاد...تو طراحی های پیچیده شاید مشکل پیش بیاد 9 لینک به دیدگاه
میلاد 24047 مالک اشتراک گذاری ارسال شده در 30 آبان، ۱۳۸۹ یه تمرین نسبتا سخت پره پمپ سعس کنید خودتون بکشید...بعدا آموزش کشیدنش رو دانلود کنید دانلود آموزش گام به گام طراحی همین پره ی پمپ نوشته شده توسط آقای محسن ملایجردی از وبلاگ HiMech.wordpress.com 10 لینک به دیدگاه
just work 12354 اشتراک گذاری ارسال شده در 2 آذر، ۱۳۸۹ با سلام دوباره پس از کسب اجازه از میلاد عزیز دوستان این تمرین رو حل کنید : 9 لینک به دیدگاه
Astraea 25351 اشتراک گذاری ارسال شده در 5 آذر، ۱۳۸۹ درود بر دوستان گرامی....:icon_gol:من چندتا سوال دارم...میخواسم تو تاپیک سوالا بذارم اما آخه سوالام زیادی مبتدیه!!!:icon_pf (34):گفتم همینجا بذارم...ممنون از این تمرینایی که گذاشتین.:icon_gol:سوالام ایناس: تمرین 2قسمتب- corner & chamferو Trimوقتی دستور chamfer رو اجرا میکنم خطش به اون 2تا قید افقی و عمودی دقیق نمیچسبه و وقتی قید میدم که شکل ثابت بشه بازم بعضی خطها سفیدن. برا همین خط رو پاک میکنم و خودم میکشم بدون دستور chamferو به هم میچسبن.اما باز نصف شکل سفیده!!از کجا بفهمم ایراد از کجاست؟اون علامت که مال قید مماسه رو داره. تمرین 3وقتی میخوام اون 2تا مستطیلارو بکشم همینجوری چشمی نقطه اول مستطیل رو میگیرم و براساس اون میکشم.البته ظاهرا درسته!!!اینی که گفتین: توجه :برای دقیق شدن ترسیم دو خط مشخص شده با فلش قرمز را با دستور constraint define و با استفاده از قید Coincidence بر هم منطبق میکنیم... بلد نیستم.... بعد هم که میخواهیم اون دایره رو بکشیم از کجا باید مختصات دقیق رو داد. یه مشکل کلی دیگه که دارم اینه که شکل باید close و ایزوله باشه!!!! راسی بیل مکانیکی رو نمیکشی میلاد؟؟ 6 لینک به دیدگاه
میلاد 24047 مالک اشتراک گذاری ارسال شده در 5 آذر، ۱۳۸۹ تمرین 2قسمتب- corner & chamferو Trimوقتی دستورchamfer رو اجرا میکنم خطش به اون 2تا قید افقی و عمودی دقیق نمیچسبه chamfer رو که میزنی اون 2 تا خط به هم توسط یه خط وصل میشند. نمیدونم مشکلت چیه یه چمفر بزن بعد فایلت رو آپلود کن ببینم و وقتی قید میدم که شکل ثابت بشه بازم بعضی خطها سفیدن. برا همین خط رو پاک میکنم و خودم میکشم بدون دستورchamferو به هم میچسبن.اما باز نصف شکل سفیده!!از کجا بفهمم ایراد از کجاست؟اون علامت که مال قید مماسه رو داره. لازم نیست خط رو پاک کنی بعد خودت بکشی برای اینکه بفهمی چرا شکلت سفیده: با موس بگیر خطوط سفید رو بکش (درگ کن) ببین اندازه کدوخ خط تغییر میکنه؟ اونجا یه اندازه کم داری فایلت رو آپلود کن از رو فای خودت بگم تمرین 3وقتی میخوام اون 2تا مستطیلارو بکشم همینجوری چشمی نقطه اول مستطیل رو میگیرم و براساس اون میکشم.البته ظاهرا درسته!!!اینی که گفتین: توجه :برای دقیق شدن ترسیم دو خط مشخص شده با فلش قرمز رابا دستور constraint define و با استفاده از قید Coincidence بر هممنطبق میکنیم... بلد نیستم.... قید Coincidence ، قید منطبق کردن هست حتما بایداز این استفاده کنی یا اندازه دقیق بدی برای استفاده از قید Coincidence اول باید با نگه داشتن Ctrl دو خطی که میخوای منطبق شند رو انتخاب کنی بعد روی کلیک کنی بعد Coincidence رو انتخاب کنی ok بزنی بعد هم که میخواهیم اون دایره رو بکشیم از کجا باید مختصات دقیق رو داد. اون دایره تو مرکز شکل هست با قطر 10 عمقش تو این نقشه داده نشده...هر چی میخوای بگیر یه مشکل کلی دیگه که دارم اینه که شکل باید close و ایزوله باشه!!!! خوب آره باید باشه همه اینا که تا حالا کشیدیم ایزوله بودند...مشکلت چیه؟ یعنی شکلای تو بسته نمیشن؟ برای این کار از همون قید منطبق کردن باید استفاده کنی زوم کنی و جایی که بسته نیست رو پیدا کنی....بعد 2 نقطه رو منطبق کنی رو هم تا شکل بسته شه حالا فایلت ر وبفرست ببینم منظورت چیه راسی بیل مکانیکی رو نمیکشی میلاد؟؟ یادم رفته بود سعی میکنم بکشم...خودم سعی کن که من یادم رفت نمونی 9 لینک به دیدگاه
Prof.Eng 1862 اشتراک گذاری ارسال شده در 6 آذر، ۱۳۸۹ بد نیست همینطور که مثال های مختلفی را تمرین می کنید کمی هم در مورد نکات طراحی قطعه، جنس و روش ساخت آن، و کلا اصول مهندسی آن بحث کنید. مدل سازی که اینجا تمرین می کنید بسیار خوب است اما فقط مدل سازی است یعنی ماهیت مهندسی ندارد. 7 لینک به دیدگاه
Prof.Eng 1862 اشتراک گذاری ارسال شده در 6 آذر، ۱۳۸۹ با سلام دوبارهپس از کسب اجازه از میلاد عزیز دوستان این تمرین رو حل کنید : نکات مهندسی مقدماتی این دو قطعه: - این دو قطعه می توانند بر اساس کاربرد فلزی یا پلاستیکی باشند. - اگر فلزی باشند ربخته گری و سپس در سطوح مورد نیاز ماشین کاری می شوند. هر دو نسبتا قطعه گران قیمتی خواهند بود. چون دارای سطوح منحنی هستند. - اگر پلاستیکی باشند و قرار باشد تعداد بالا تولید شوند بسیار ارزان تر از قطعه فلزی خواهند بود (هر چند ممکن است بسته به کاربرد امکان پلاستیکی ساختن نباشد. این صرفا یک مقایسه قیمت است). هر دو قطعه (بویژه قطعه دوم) در این حالت دچار پیچ خوردگی و عوجاج distorsion خواهند شد چون ضخامت آنها زیاد است و در سرتاسر آنها همگن نیست. فرآیند تزریق پلاستیک و طراحی قالب mold در آنها برای کنترل این عوجاج نقش زیادی بازی خواهد کرد. - اگر قرار باشد پلاستیکی باشند، باید طراحی آنها را به نحوی تغییر داد که ضخامت همگونی در آنها بدست آید. - در هر دو حالت فلزی یا پلاستیکی، طراحی این دو قطعه بطور ناقص انجام شده است. چون سطوح مورد نیاز دارای زاوبه درفت draft angle نیستند. - 9 لینک به دیدگاه
میلاد 24047 مالک اشتراک گذاری ارسال شده در 6 آذر، ۱۳۸۹ تمرین 6 موارد تدریس شده در این تمرین: دستور های Rib و Slot + تمرین دستور های قبلی ابتدا صفحه ی xy را انتخاب میکنیم و وارد محیط sketch میشویم سپس مستطیلی با ابعاد 75 در 50 طبق شکل میکشیم با استفاده از دستور chamfer منحنی های گوشه ی آن را نیز ترسیم میکنیم سپس به محیط سه بعدی میرویم و طبق نقشه به مقدار 20 میلیمتر ارتفاع میدهیم به شکل زیر میرسیم میخواهیم لبه ی شکل که طبق نقشه دایره ای شکل است رو ایجاد کنیم برای اینمنظور از دستور Rib باید استفاده کنیم دستور Rib یک اسکتچ دو بعدی رو در طول یه مسیر مشخص حجم میدهد! پس باید یک اسکتچ دو بعدی و یه مسیر داشته باشیم پس صفحه ی yz را انتخاب میکنیم و به محیط اسکتچ میرویم دایره ای مطابق شکل ترسیم میکنیم و مرکز دایره را بر لبه ی شکل منطبق میکنیم به محیط 3 بعدی میرویم . برای ترسیم مسیر سطح رویی جسم را انتخاب میکنیم و به محیط اسکتچ آن میرویم (میخواهیم مسیری منطبق بر کل لبه های جسمی که داریم ترسیم کنیم...باید دوباره یک مستطیل بکشیم و از دستور chamfer استفاده کنیم و این شکل رو بر منحنی قبلی منطبق کنیم .... این کار وقت گیر هست...برای همین از دستور جدیدی به نام project 3d element استفاده میکینم) مطابق شکل دستور project 3D element اجرا میکنیم سپس سطح روی قطعه ترسیم شده را انتخاب میکنیم میبینیم تصویر دو بعدی این سطح را با رنگ زرد ترسیم میکند. شکل زیر -این دستور برای ارتباز جسم 3 بعدی ترسیم شده با اسکتچی که در آن هستیم می باشد با کلیک بر روی آن و انتخاب یک سطح یا پروفیل از جسم سه بعدی ایجاد شده در مراحل قبلی آن را به محیط فعلی می آورد. حالا منحنی مسیر مورد نظر را نیز داریم دستور Rib را اجرا میکنیم در پنجره ی باز شده در قسمت profile دایره و در قسمت center curve منحنی مسیر را انتخاب میکنیم شکل زیر : تایید میکنیم تا دستور اجرا شود. برای ادامه کار طبق نقشه باید یک Rib دیگر نیز ترسیم کنیم سطح رویی را انتخحاب میکنیم و به محیط 2 بعدی میرویم و منحنی مسیر مطابق شکل زیر ترسی میکنیم: از محیط اسکتچ خارج میشویم سپس وارد صفحه ی xy میشیم و مستطیلی مطابق شکل میکشیم بعد وارد محیط سه بعدی میشیم و از دستور Rib استفاده میکنیم و به شکل زیر میرسیم در ادامه بای داز دستور Slot استفاده کنیم دستور Slot عکس دستور Rib است...یعنی یک حجم رو طی یک مسیر از جسم بر میداره برای این دستور هم باید یک اسکتچ دو بعدی و یه مسیر داشته باشیم سطح بالایی حجم را انتخاب میکنیم و مستطیل با ابعاد 20 در 6 رو میکشیم در ادامه وارد صفحه ی zx میشیم و کمانی مطابق شکل ترسیم میکنیم سپس وارد محیط 3 بعدی میشیم و دستور Slot رو اجرا میکنیم: به شکل نهایی میرسیم پایان 10 لینک به دیدگاه
just work 12354 اشتراک گذاری ارسال شده در 7 آذر، ۱۳۸۹ نکات مهندسی مقدماتی این دو قطعه:- این دو قطعه می توانند بر اساس کاربرد فلزی یا پلاستیکی باشند. - اگر فلزی باشند ربخته گری و سپس در سطوح مورد نیاز ماشین کاری می شوند. هر دو نسبتا قطعه گران قیمتی خواهند بود. چون دارای سطوح منحنی هستند. - اگر پلاستیکی باشند و قرار باشد تعداد بالا تولید شوند بسیار ارزان تر از قطعه فلزی خواهند بود (هر چند ممکن است بسته به کاربرد امکان پلاستیکی ساختن نباشد. این صرفا یک مقایسه قیمت است). هر دو قطعه (بویژه قطعه دوم) در این حالت دچار پیچ خوردگی و عوجاج distorsion خواهند شد چون ضخامت آنها زیاد است و در سرتاسر آنها همگن نیست. فرآیند تزریق پلاستیک و طراحی قالب mold در آنها برای کنترل این عوجاج نقش زیادی بازی خواهد کرد. - اگر قرار باشد پلاستیکی باشند، باید طراحی آنها را به نحوی تغییر داد که ضخامت همگونی در آنها بدست آید. - در هر دو حالت فلزی یا پلاستیکی، طراحی این دو قطعه بطور ناقص انجام شده است. چون سطوح مورد نیاز دارای زاوبه درفت draft angle نیستند. - با سلام . منهم با نظر شما موافقم ایده ی خوبیه اینکه در مودر کاربرد و سایر موارد قطعات هم صحبت منیم . از دوستان عزیز تقاضا دارم در صورت امکان نقشه هایشان را برای بررسی و ارائه به میلاد عزیز و یا مهندس جان نثار ارجمند ارسال نمایند 5 لینک به دیدگاه
mohammad.ef 690 اشتراک گذاری ارسال شده در 11 آذر، ۱۳۸۹ سلام .:icon_pf (44): این تمرینهایی که میذارین همیشه چندتا اندازه کم داره .:w00: توی این تمرین هم اندازه m15.4 جزء استانداردهای کتیا نبود . توی کتاب جداول استانداردهای ولی نژاد هم پیدا نکردم . اگه اشکالی هست لطفا بهم بگین . برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 6 لینک به دیدگاه
mohammad.ef 690 اشتراک گذاری ارسال شده در 15 آذر، ۱۳۸۹ سلام . تمرین پره پمپ . جالب بود . اما 2تا سوال . 1 -توی نقشه ها ، برای سوراخهای مرکز دوتا اندازه قطر 33 و 88 هست که نفهمیدم کدوم یکی رو باید استفاده کرد . من قطر 88 رو کشیدم . 2- انطباق H:176 رو توی نقشه(محیط) مونتاز باید اثر بدیم یا نقشه پارت ؟ ویرایش : روش ترسیم من با روشی که آموزش داده شده یه کم فرق داره . من آموزشش رو ندیده بودم برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 5 لینک به دیدگاه
میلاد 24047 مالک اشتراک گذاری ارسال شده در 15 آذر، ۱۳۸۹ سلام .تمرین پره پمپ . جالب بود . اما 2تا سوال . 1 -توی نقشه ها ، برای سوراخهای مرکز دوتا اندازه قطر 33 و 88 هست که نفهمیدم کدوم یکی رو باید استفاده کرد . من قطر 88 رو کشیدم . 2- انطباق H:176 رو توی نقشه(محیط) مونتاز باید اثر بدیم یا نقشه پارت ؟ ویرایش : روش ترسیم من با روشی که آموزش داده شده یه کم فرق داره . من آموزشش رو ندیده بودم مرسی 1- اینجا دربارش بحث شد....مهندس جانثار توضیح دادند http://www.noandishaan.com/forums/showthread.php?t=26713&page=2 مورد نقشه خونی هست حداقل و حداکثر قطر هست 2- نمیدونم اون انطباق چی هست...ولی کل این قطعه تو محیط پارت بکشین...نیاز به اسمبلی نیست 6 لینک به دیدگاه
mostafa976 12 اشتراک گذاری ارسال شده در 1 خرداد، ۱۳۹۰ سلام دوستان كسي ميتونه بهم كمك كنه؟ يه گيره هستش كه توي كتيا ميخام طراحي كنيد برام نقشه اش رو ضميمه كردم . من توي طراحيش مشكل دارم اگه براتون ممكنه فايل هاي تك تك مراحل را جدا جدا ذخيره و برام ارسال كنيد با تشكر برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 2 لینک به دیدگاه
Jafar Alishah 6341 اشتراک گذاری ارسال شده در 22 اسفند، ۱۳۹۱ جهت آپ کردن و در صورت تمایل دوستان - ادامه و تشکر ویژه از استاد گرانقدر آقا میلاد 7 لینک به دیدگاه

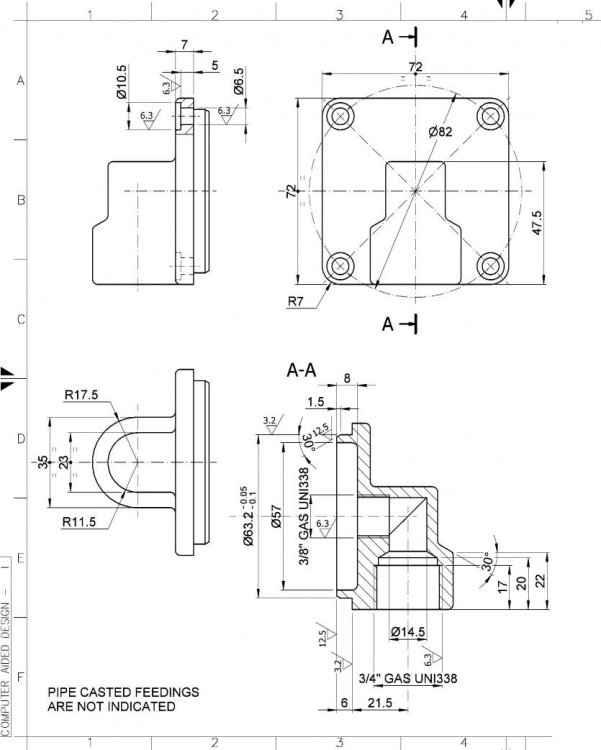

mohammad.ef 690 اشتراک گذاری ارسال شده در 23 اسفند، ۱۳۹۱ جهت آپ کردن و در صورت تمایل دوستان - ادامه و تشکر ویژه از استاد گرانقدر آقا میلاد موافقم . آقا نقشه بذارید تا بکشیم . برای روشن کردن چراغ ، یه نقشه میذارم ترسیم کنید 6 لینک به دیدگاه
straxico 15 اشتراک گذاری ارسال شده در 4 فروردین، ۱۳۹۲ واقعا ممنون. من از صفر شروع کردم و توی همین دو روزه عید تونستم همه ی تمرینای این تاپیکو بکشم...دستتون درد نکنه . فقط نمی تونم فایل هامو سیو کنم. با این پیام مواجه میشم. راستی واسه کاره بیشتر کسی جایی سراغ نداره؟ 4 لینک به دیدگاه
ali.ghashange13 396 اشتراک گذاری ارسال شده در 4 فروردین، ۱۳۹۲ موافقم .آقا نقشه بذارید تا بکشیم . برای روشن کردن چراغ ، یه نقشه میذارم ترسیم کنید منم می خوام طراحی کنم. ولی یه سوال اون قسمت برش خورده رو میشه یه توضیحی بدی.مثلا gas uni338 یعنی چی؟؟؟تو طراحی تاثیرس داره یا نه؟؟ واینکه کیفیت سطح هم تاثیر داره تو طراحی یا نه(تا جایی که من می دونم تاثیر نداره)؟؟؟؟ 2 لینک به دیدگاه
ask_bl 1150 اشتراک گذاری ارسال شده در 5 فروردین، ۱۳۹۲ منم می خوام طراحی کنم. ولی یه سوالاون قسمت برش خورده رو میشه یه توضیحی بدی.مثلا gas uni338 یعنی چی؟؟؟تو طراحی تاثیرس داره یا نه؟؟ واینکه کیفیت سطح هم تاثیر داره تو طراحی یا نه(تا جایی که من می دونم تاثیر نداره)؟؟؟؟ اون قسمت برش خورده همون سکشن A-A هست که تو "نما از بالا" علامت خورده 3/4" GAS UNI338 هم استاندارد رزوه است که با Thread/Tap میزنن، کیفیت سطح هم در مرحله نهایی یعنی درفتینگ میخوره که به طراحی کاری نداره 3 لینک به دیدگاه
