ENG.SAHAND 31645 اشتراک گذاری ارسال شده در 13 آبان، ۱۳۸۹ یه قطعه بزارید تا اونو به چند روش ترسیم کنیم دوستان 6 لینک به دیدگاه

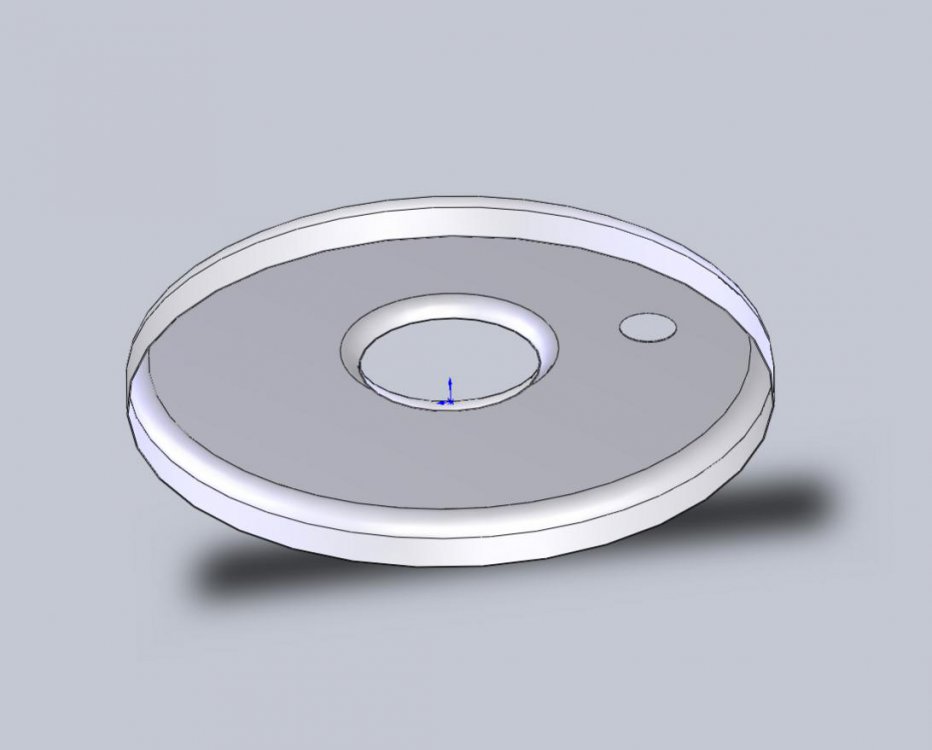

ENG.SAHAND 31645 مالک اشتراک گذاری ارسال شده در 13 آبان، ۱۳۸۹ دو حرکت ریولو و کات تمام 4 لینک به دیدگاه
ENG.SAHAND 31645 مالک اشتراک گذاری ارسال شده در 13 آبان، ۱۳۸۹ روش دو استرود پایین کاتد ریولو سوراخ وسط شل با انتخاب پایین قطعه کات اکسترود سوراخ کوچک تمام 5 مرحله دیگه؟ 5 لینک به دیدگاه

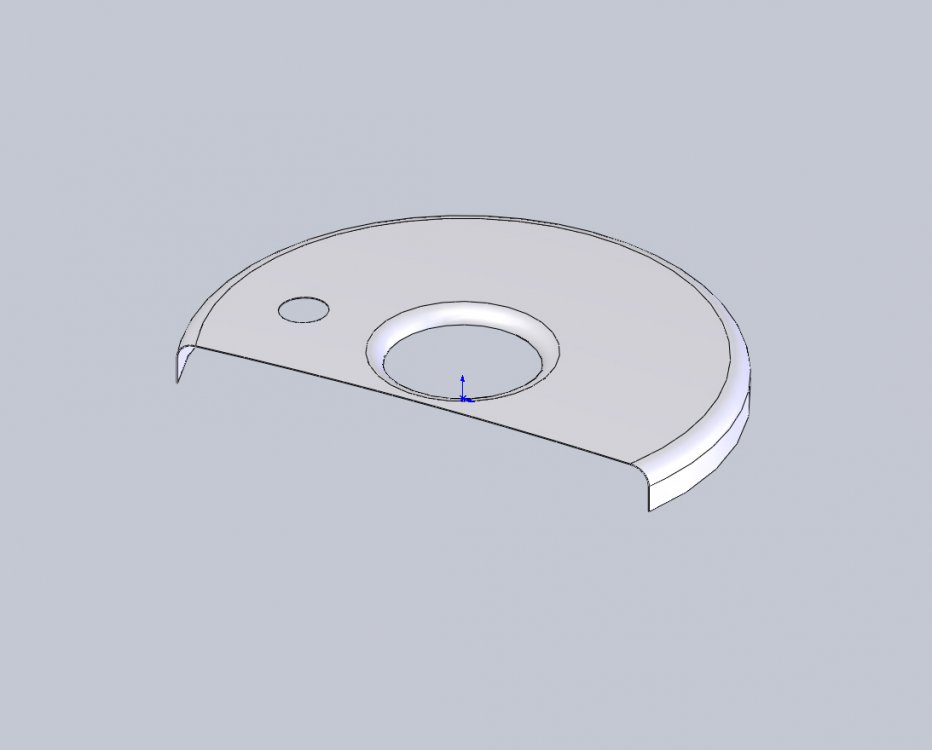

ENG.SAHAND 31645 مالک اشتراک گذاری ارسال شده در 16 آبان، ۱۳۸۹ چجوری؟ ميگم بهت اول يك چهارم قطعه رو در نظر بگير و محور مركزي ريوللو بعد از نماي بالا برش وسط و سوراخ كوچك تمام 3 لینک به دیدگاه
میلاد 24047 اشتراک گذاری ارسال شده در 17 آبان، ۱۳۸۹ ميگم بهت اول يك چهارم قطعه رو در نظر بگير و محور مركزي ريوللو بعد از نماي بالا برش وسط و سوراخ كوچك تمام چجوری؟ یه شکل بکش از اون اسکتچ اولیه که باید رولوو() کنیمش 3 لینک به دیدگاه

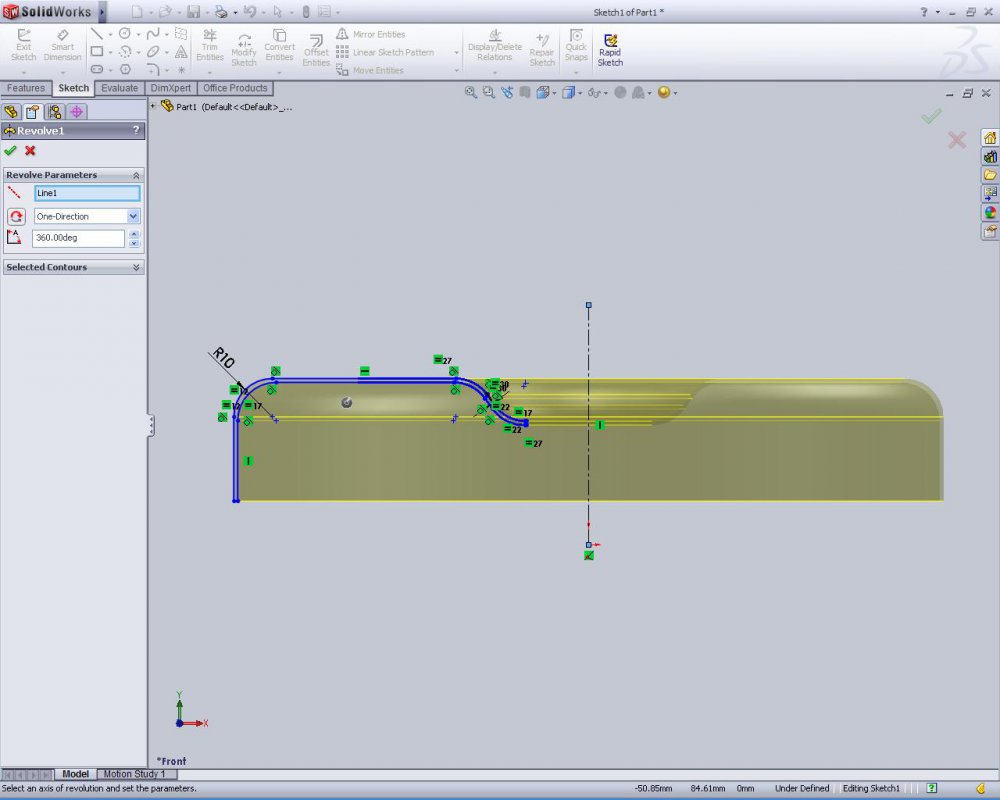

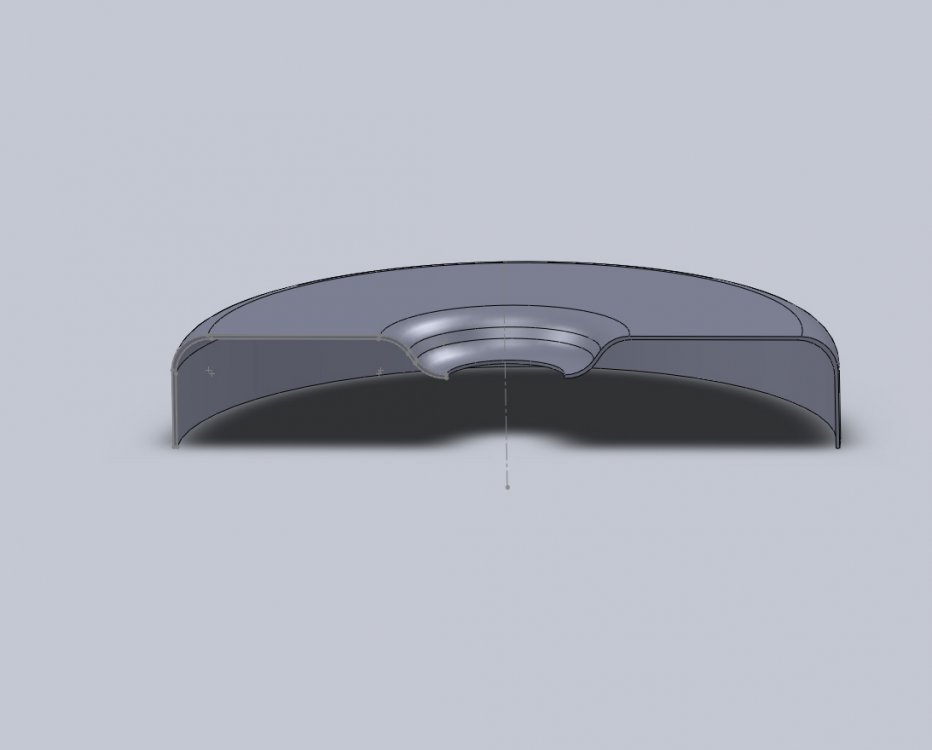

ENG.SAHAND 31645 مالک اشتراک گذاری ارسال شده در 17 آبان، ۱۳۸۹ چجوری؟ یه شکل بکش از اون اسکتچ اولیه که باید رولوو() کنیمش باشه 1- ریولو 2- برش سوراخ که بلدی از بالا تمام 3 لینک به دیدگاه
میلاد 24047 اشتراک گذاری ارسال شده در 29 آبان، ۱۳۸۹ حالا یه قطعه تو بزار خوب فعال باش اسپم نکن اااااااا ندیده بودم اینجا رو..بببخشید بیاید اینو بگویید: 4 لینک به دیدگاه
S.F 24932 اشتراک گذاری ارسال شده در 5 آذر، ۱۳۸۹ سه دستوره . میشه درستش کرد . دستوراش و شما بگید . ///:icon_gol: 4 لینک به دیدگاه
میلاد 24047 اشتراک گذاری ارسال شده در 5 آذر، ۱۳۸۹ سه دستوره . میشه درستش کرد . دستوراش و شما بگید . ///:icon_gol: یدونه دوران Revolved بعد یدونه lofted boss بعد یه circule pattern مرحله 2 شو من نتونستم بکشم یه زاویه داره...نمیشه 4 لینک به دیدگاه
Prof.Eng 1862 اشتراک گذاری ارسال شده در 5 آذر، ۱۳۸۹ اینکه هر قطعه را به چه روشی مدل سازی کنیم به چند چیز مهم بستگی دارد: 1- پارامترهای اصلی تعریف کننده اندازه های اصلی مدل. اندازه های اصلی ممکن است با اندازه هندسی آن متفاوت باشد. 2- پارامترهایی که رابطه قطعه را با قطعات دیگر همسایه و مجاور با آن تعریف می کنند. مثال: سوراخها و ... که محل نصب قطعه هستند 3- سهولت مدل سازی 4- سهولت اصلاح و تغییر دادن مدل در صورت نیاز 5 لینک به دیدگاه
S.F 24932 اشتراک گذاری ارسال شده در 6 آذر، ۱۳۸۹ مرسی ///:icon_gol: پس یعنی . همیشه باید نقشه منتاژی قطعات رو هم داشته باشیم .؟؟ راستی . اگه نقشه پارامتریک نباشه . چی؟ بازهم روش مدل سازی مهمه .؟/ اصلا ایا درسته که نقشه های یه کارخونه پارامتریک ارشیو نشن . ؟؟!! 3 لینک به دیدگاه
Industrial Designer 12 اشتراک گذاری ارسال شده در 25 اسفند، ۱۳۹۰ فعالش کنین دیگه / برا ما تازه کارا خوبه :5c6ipag2mnshmsf5ju3 2 لینک به دیدگاه
S.F 24932 اشتراک گذاری ارسال شده در 25 اسفند، ۱۳۹۰ شما یک قطعه بزارید تا روشهای مختلف رو بررسی کنیم. 3 لینک به دیدگاه
MOrteZA Taghizadeh 5538 اشتراک گذاری ارسال شده در 8 اردیبهشت، ۱۳۹۱ شما یک قطعه بزارید تا روشهای مختلف رو بررسی کنیم. سجاد جان، یه نقشه ای چیزی بزار، این تاپیک رو زنده کنیم. تاپیک فوق العاده ایه ! من چیزی تو دست و بالم نیست که بزارم ! 3 لینک به دیدگاه

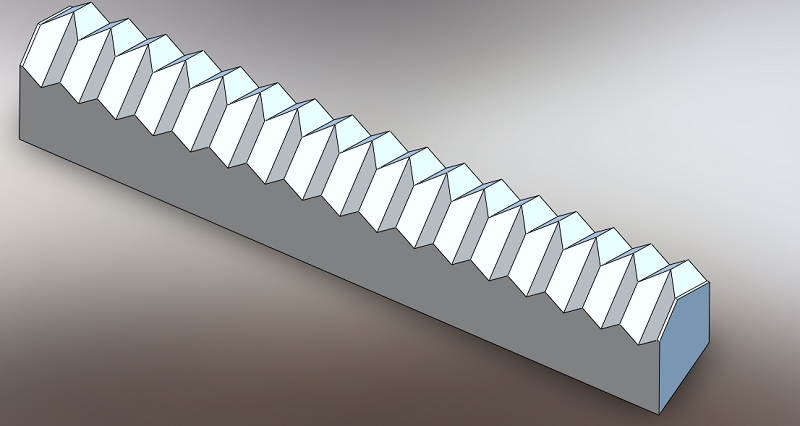

S.F 24932 اشتراک گذاری ارسال شده در 9 اردیبهشت، ۱۳۹۱ خدمت شما . دوستان روشهایی ک برای ترسیم این قطعه ب نظرتون می رسه، بگید . شاید یکم قطعه اش سخت باشه . اما خلاقیت رو خوب تحریک می کنه . 6 لینک به دیدگاه
amirgb 8546 اشتراک گذاری ارسال شده در 15 خرداد، ۱۳۹۱ 1-مكعب رو بكش 2-سطح مقطع حالت دنده اي رو با استفاده از دستورات تكرار روي ديواره هاي جلو و عقب ايجاد كن 3-دو خط مايل روي ديواره ي جانبي به عنوان خطوط راهنما تعريف كن 4-دنده ها را در راستاي خطوط راهنما از مكعب اصلي كات كن 5 لینک به دیدگاه
amirgb 8546 اشتراک گذاری ارسال شده در 15 خرداد، ۱۳۹۱ با توجه به نظر دوستان در يك تاپيك ديگر مبني بر آزادي طراح در استفاده از دستورات: يك واحد از دنده ها را ايجاد كنيد و سپس با استفاده از دستورات تكرار آن را به تعداد دلخواه تكرار كنيد 5 لینک به دیدگاه
S.F 24932 اشتراک گذاری ارسال شده در 8 اسفند، ۱۳۹۳ درود دو سال پیش برای دومین کتابم قصد داشتم یک کتاب برای اموزش نکات تخصصی این نرم افزار بنویسم ک خوب، بعد از چند هفته نظرم دربارش عوض شد. ب هر صورت این مورد یکی از موراد اون موقس و مطرح کردنش خالی از لطف نیست. همون طور ک می دونید، در حالت نمایش با "سایه با خطوط" محل اتصال فیلت ها با خط صاف یک خط قرار میگیره. سعی کنید مشابه تصویر نمونه ای درست کنید. برای درک بهتر، یکی رو فقط از یک طرف اماده کردم. نکته: برای این حجم از تنظیمات خاصی در اپشن نرم افزار استفاده نشده . 4 لینک به دیدگاه
