معرفی تابلو برق ساختمانی

[seyed mehdi hoseyni 27,119]

تابلو برق های داخل ساختمان های شهری ، با توجه به درخواست اداره ی برق و نوع کاربری ساختمان ها به سه دسته طبقه بندی می شوند:تابلو برق تقسیم واحدتابلو برق عمومیتابلو برق اصلی ( تابلوی کنترل)

[h=2]تابلو برق تقسیم واحد:[/h]

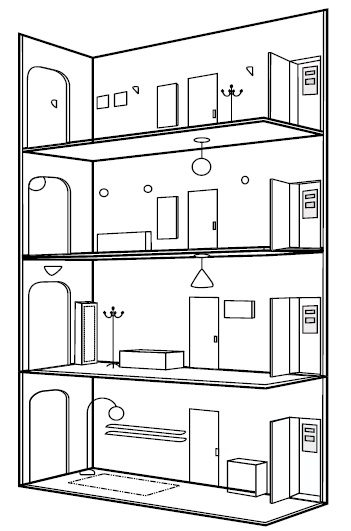

از این تابلو برق ها برای روشن نمودن پریز و سایر تجهیزات برقی داخلی ساختمانی استفاده می شود. محل نصب نمودن این نوع از تابلو برق ها داخل ساختمان و روی دیوار می باشد. در شکل زیر محل قرار گرفتن این تابلو برق را داخل ساختمان نشان می دهد.

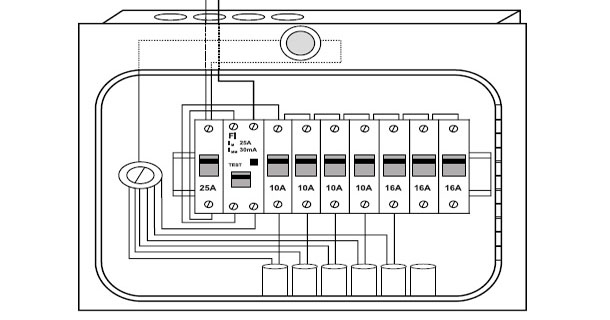

همانطور که مستحضر هستید یکی از روشهای سیم کشی در داخل ساختمان استفاده از تابلو برق می باشد. این نوع از تابلو برق های جانشینی برای تابلو های قدیمی در ساختمان ها می باشد. در این حالت از سیم کشی سیستم ها و مدارهایی که جریان ضعیفی دارند پریزها و سایر تجهیزات برقی کاملاً از هم جدا می کند و جداگانه تقسیم بندی شده و از تابلوی تقسیم تغذ یه می کنند. منافعی که استفاده از این روش در پی دارد این است که تنها مداری که در شبکه دچار مشکل شده است از جریان خارج شده و بقیه ی شبکه به فعالیت خود ادامه می دهند. بهترین محل برای نصب این تابلو برق ها ورودی ساختمان می باشد. در شکل زیر یک تصویر از تابلو برق تقسیم به همراه سیم کشی آن را ملاحظه می فرمایید.[h=2]تابلو برق های عمومی[/h]در داخل یک ساختمان مکانهایی وجود دارد که تمام ساکنان آن ساختمان از آن قسمت به عنوان فضای مشترک استفاده می کنند. برای این مکان ها می توان فضاهای راه پله، گاراژ، پشت بام و حیاط در نظر گرفت بنابریان برق رسانی به هر یک از واحدهای مجزا باید توسط تابلو برق های متفاوتی صورت پذیرد به تابلو برق هایی که در این مکان ها قرار می گیرد تابلو برقهای عمومی گفته می شود. این تابلو برق های معمولاً در مکانهایی نصب می شوند که تمام ساکنین بتواننند از این تابلو برق های استفاده کنند. یکی دیگر از مکانهایی که می توان اشاره کرد پیلوت می باشد. در شکل زیر نمونه هایی از تابلو برق های عمومی را ملاحظه می کنید.[h=2]نقشه ی تابلو برق عمومی:[/h]

توضیح نقشه

در ورودی این تابلو برق از کابل 5*4mm استفاده شده است، یعنی کابلی که دارای 5 رشته سیم می باشد. قطر هریک به انداره ی چهار میلی متر مربع است. 3 رشته ، از این پنج رشته برای سه فاز ، یکی برای نول و یکی برای ارت می باشد. اختلاف سطح بین فاز و فاز 380 ولت و بین هر یک از فاز ها و سیم نول 220 ولت است.کابل اصلی، پس از اینکه وارد تابلو شد، وارد کلید گردان 0-1 می شود تا به این طریق بتواند برق اصلی تابلو را با یک کلید، قطع و وصل نماید.سیم های فاز پس از عبور از کلید وارد فیوز سه فاز می شوند. مقدار جریان نامی فیوزها بر اساس مصرف تابلو محاسبه و انتخاب می شود. برای نشان دادن اینکه در داخل تابلو برق جریان برق وجود دارد از سه لامپ سیگنال برای سه فاز استفاده می شود.همانگونه که قبلاً نیز مطرح شد، این تابلو برق قرار است که برق اصلی را بین تمامی واحد ها که مشترک هستند پخش نماید. برای این موضوع در روشنایی راه پله، موتور خانه، پارکینگ، حیاط، موتور خانه و آسانسور و غیره استفاده می شود. هچنین برای پریز هایی که در راه پله، موتور خانه و غیره استفاده می شود باید چند خط را بانمره ی 2.5mm و فیوز 16 آمپر در نظر گرفت. در این تابلو برق ها می توان برای آیفون، سیستم اعلام حریق و آنتن مرکزی، برای هر یک از اینها یک خط جداگانه در نظر گرفت. در این نوع از تابلو برق هم چند خط به عنوان رزرو در نظر گرفته شده است. در حالتی که ساختمان دارای موتورخانه یا آسانسور باشد دارای سیستم های گرمایشی و سرمایشی باشد. تابلوی GP سه فاز خواهد بود.[h=2]تابلو برق اصلی (تابلوی کنترل)[/h]کابل اصلی برق پس از ورود به داخل آپارتمان وارد تابلوی برقی می شود که این تابلو برق ، جریان برق تمامی واحد ها و ساختمان ها را که به صورت اشتراکی از برق استفاده می کنند را تأمین می کند. به این تابلو برق تابلوی برق اصلی یا تابلوی کنترل گفته می شود. این تابلو برق در ورودی اصلی مجتمع قرار می گیرد و اداره برق نیز از روی کنتر آن اقدام به جمع آوری اطلاعات می کند.همانطور که ذکر شد، سیم اصلی پس از وارد شدن به داخل ساختمان وارد این تابلوی برق می شود و با توجه به تعداد طبقات و وجود تابلوی اشتراکی مقدار این تابلو ها بدست می آید. به عنوان مثال ساختمان پنج طبقه ای را در نظر بگیرید که هر طبقه ای آن دارای 2 واحد باشد در این صورت این ساختمان دارای 10 تابلو برق اصلی خواهد بود. کنتور واحد ها به صورت تک فاز می باشد و تابلوی اشتراکی در حالتی که ساختمان دارای آسانسور باشد سه فاز و در غیر این صورت به صورت تک فاز خواهد بود.[h=2]مشخصات تابلو برق ها[/h]در تابلو برق ها جریان زیاد و ولتاژ کمتر از 1000 ولت از قوانین تبعیت می کند. پس با توجه به این قوانین سیم های الکتریکی باید طوری ساخته شوند که از لحاظ مکانیکی و از لحاظ فیزیکی دارای مشکلی نباشند. با توجه به این قوانین باید از محافظی استفاده شود که این دستگاه ها را در برابر بار های اضافی و غیره محافظت نماید. در این تابلو برق ها از دستگاهایی تحت عنوان شین استفاده می شود، این شین ها باید طوری ساخته شود که تحمل جریان عبوری را در داخل آن داشته باشد. نکته ای که باید در نظر گرفت این شین ها باید توسطس عایقی از بدنه ی تابلو برق جدا شود تا اتصالی بین این دستگاه و شین ایجاد نشود.
