samaneh abd 11 اشتراک گذاری ارسال شده در 4 خرداد، ۱۳۹۳ با سلام من به مطالبی از قبیل تاریخچه ترموکوپل ها، کاتالوگ های ترموکوپل ،توضیح مفصل در مورد ترموکوپل تبپ اس نیاز دارم. کسی اطلاعاتی داره؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ 1 لینک به دیدگاه

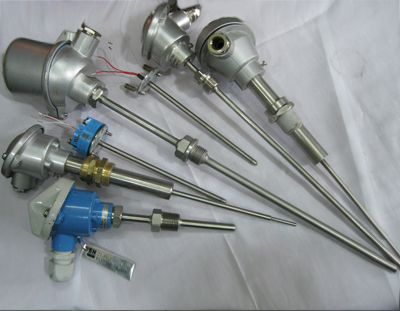

مجید بهره مند 43111 اشتراک گذاری ارسال شده در 5 خرداد، ۱۳۹۳ ترموکوپل چیست انواع و کاربرد آن کدام است :ترموکوپل یکی از پر مصرف ترین سنسورهای اندازه گیری دما محسوب میگردد . این سنسورهای ساده با استفاده از اتصال یک فلز و آلیاژ آن و با توجه به اثر سیبک تولید میشوند و با همین مکانیزم ساده قادر به اندازه گیری دما به راحتی در رنج وسیعی از زیر صفر تا حدود 1700 درجه میباشند . با توجه به پدیده سیبک اتصال هر دو فلز از نوع مختلف باعث ایجاد ترموکوپل شده و تولید میلی ولتی متناسب با دمای اعمال شده میکند از این رو انواع مختلفی از ترموکوپل میتوان تولید کرد در حالی که در استانداردهای متداول میتوان از انواع 10 یا 12 ترموکوپل یاد کرد که در مدلهای های مختلف و با اشکال گوناگون تولید میشود . با توجه به کاربرد ، محیط اندازه گیری دما ،رنج دما ، اندازه گیری دقیق از انواع ترموکوپل میتوان به انواع زیر اشاره کرد :(chromel-alumel) ترموکوپل تیپ kترموکوپل نوع k از سیم فلزی ni-cr (به نام تجاری کرومل chromel) و ni-al (به نام تجاری آلومل alumel) ساخته می شود.این ترموکوپل ارزان قیمت است و یکی از پرکاربردترین ترموکوپل ها می باشد. رنج عملکرد دمایی آن بین −200 °c و +1350 °c و حساسیت آن تقریبا 41 µv/°c است و معمولا در دماهای بالا مورد استفاده قرار می گیرد. ترموکوپل نوع k بخاطر استفاده از مس خاصیت ضد اکسیداسیون دارد لذا در کوره ها که اکسیداسیون رخ می دهد مناسب تر می باشد(iron-constantan) ترموکوپل تیپ jاین ترموکوپل از فلز آهن fe و آلیژهای مس - نیکل cu-niساخته می شود. رنج دمایی این ترموکوپل بین −180 °c و +750 °c است. به دلیل احتمال اکسید شدن آهن این ترموکوپل ، در صنایع قالب ریزی پلاستیک استفاده می شود. حساسیت ترموکوپل نوع j ، به اندازه ی 55 µv/°cاست و برای طرح های جدید توصیه می شود. در ترموکوپل نوع j به علت وجود آهن در مکانهایی که امکان اکسیداسیون وجود دارد استفاده نمی شود(chromel-constantan ) ترموکوپل تیپ eترموکوپل نوع e با استفاده از فلزات ni-cr (کرومل) و cu-ni (کنستانتان constantan) ساخته می شود. محدوده ی عملکرد دمایی آن ، بین −40 °c و +900 °c است. این ترموکوپل با 68 µv/°c بیشترین حساسیت را دارد و می توان از آن در کاربردهای خلاء و مواردی که حسگر در آن حفاظت نشده است ، استفاده کرد.(coppe-constantan) ترموکوپل تیپ tترموکوپل نوع t از مس cu و آلیاژ نیکل - مس cu-ni (کنستانتان constantan) ساخته می شود. محدوده ی عملکرد دمایی این نوع ترموکوپل ، بین −250 °c و +400 °c است. این ترموکوپل نسبتا ارزان و برای کاربردهای با دمای پایین مناسب است و در برابر رطوبت مقاومت خوبی دارد. حساسیت این ترموکوپل ، 46 µv/°c است.ترموکوپل نوع t در صنعت به دلیل اینکه نسبت به تمام انواع ترموکوپل خطیتر است و رنج درجه حرارت مناسبی دارد و همچنین از حساسیت خوبی برخوردار است در صنعت بیشتر مورد استفاده میگیرد(nicrosil-nisil) ترموکوپل تایپ nترموکوپل نوع n از فلزهای ni-cr-si (به نام تجاری نیکروسیل) و ni-si-mg (به نام تجاری نیسیل nisil) ساخته می شود. محدوده دمائی آن بین−270 °c و +1300 °c است. حساسیت این ترموکوپل ، به اندازۀ 30 µv/°c است و معمولا در دماهای بالا مورد استفاده قرار می گیرد.(platinum/13% rhodiu-platinum ) ترموکوپل تیپ r(platinum-platinum /10%rhodium ) ترموکوپل تیپ s( platinum/30% rhodium-platinum/6% rhodium) ترموکوپل تایپ bترموکوپل نوع b ، ترموکوپل نوع s و ترموکوپل نوع r که با استفاده از pt-rh (پلاتین - رادیوم) با ترکیبات مختلف ساخته می شود.قیمت آنها بالا و حساسیت آن بسیار کم و در حدود 10 µv/°c و محدوده دمایی آن تقریبا +0 °c و +1750 °cاست. انواع این ترموکوپل ها در اندازه گیری با دمای بالا مثلا در صنعت شیشه و فولاد به کار می رود. در انتخاب ترموکوپل موارد زیر بایستی مورد توجه قرار گیرد : رنج دمائی کارکرد ترموکوپل تیپ ترموکوپل طول ترموکوپل جنس غلاف ترموکوپل امکان داشتن خروجی 4 تا 20 میلی آمپر برای ترموکوپل دقیق بودن ترموکوپل و کلاس دقت آن نوع سرامیک به کار برده شده در ترموکوپل 4 لینک به دیدگاه
مجید بهره مند 43111 اشتراک گذاری ارسال شده در 5 خرداد، ۱۳۹۳ ترموکوپل j : این ترموکوپل از صفر تا 750 درجه سانتیگراد را اندازه گیری کرده ودر محیطهای ساکن ، خلاء و بدون رطوبت استفاده میشود .ترموکوپل k : این ترموکوپل به دلیل ضریب اطمینان بالا و قیمت مناسب بیشترین استفاده را در صنعت دارد ، معمولاً در دمای بین 400 تا 1150 درجه سانتی گراد را اندازه گیری کرده و در شرایط حضور گازهای سولفور ، احیایی و اکسیدی کاربرد دارد .ترموکوپل s : این ترموکوپل از قدیمیترین انواع pt-rh است وجهت اندازه گیری از صفر مطلق تا 1150 درجه سانتی گراد کاربرد دارد .ترموکوپل r : این ترموکوپل در محیطهای خنثی و اکسیدی و در دمای بالای 1400 تا 1550 درجه سانتیگراد کاربرد دارد .ترموکوپل b : این ترموکوپل بالاترین نقطه ذوب ، دوام و استحکام را نسبت به دیگر pt- rh ها به دلیل مقدار بیشتر رودیوم در ساختار دارا میباشد و در محیطهای خنثی ، اکسیدی و احیایی تا دمای 1700 درجه سانتی گراد استفاده میشود. [TABLE=width: 500] [TR] [TD]امروزه استفاده از ترموکوپل ها در مراکز صنعتی برای اندازه گیری دما که یک پارامتر بسیار مهم می باشد امری ضروری و اجتناب ناپذیر است. با توجه به اینکه این نوع سنسور ها در برابر دما های بسیار بالا و رطوبت های خیلی زیاد و فشار بالا مقاومت مناسب با کارکرد قابل قبول دارند انتخاب اول برای اندازه گیری دما محسوب می شوند.به طور کلی ترموکوپل ها از طرق پدیده ترمو الکتریک عمل میکنند.که به ازای هر یک درجه دما ولتاژ در حد میکرو ولت تولید میکنند. این ولتاژ بسیار کم باید توسط یکسری op-amp دیفرانسیلی در حد میلی ولت قرار گیرد تا برای میکرو کنترلر قابل قرائت گردد به طور متداول استفاده از استیل، استنلس استیل، آلیاژ ضد زنگ و تیتانیوم این المنتها را اغلب به عنوان اساس و پایه المنت های گرمایشی معرفی نموده است. این المنت ها پوشش خارجی قوی برای حفاظت از فشار های فیزیکی دارند. این نوع ترموکوپل بیشتر مورد مصرف کارخانجات سیمان و کاشی سازی می باشند و در type k-j-v-e-t-r-s-pt100 می باشند .انتخاب انواع اتصال : ترموکوپل های غلافدار در سه نوع اتصال ساخته می شوند : دارای اتصال به بدنه ، فاقد اتصال به بدنه یا خارج از بدنه .لازم به ذکر است استیل کروم نیکل 7030 مقاوم در برابر خورندگی- ضدسایش- تحمل توان حرارتی تا 1700درجه سانتی گراد با فرمول اختصاصی خاص [/TD] [TD][/TD] [TD][/TD] [/TR] [TR] [TD] [/TD] [/TR] [/TABLE] 6 لینک به دیدگاه
Mehdi.Aref 26782 اشتراک گذاری ارسال شده در 6 خرداد، ۱۳۹۳ با سلاممن به مطالبی از قبیل تاریخچه ترموکوپل ها، کاتالوگ های ترموکوپل ،توضیح مفصل در مورد ترموکوپل تبپ اس نیاز دارم. کسی اطلاعاتی داره؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ Thomas Johann Seebeck (1831-1770 فیزیکدان آلمانی هست که در سال 1821 پی به اثر ترموالکتریک دو فلز غیر همجنس پی برد. و در اصل اساس ترموکوپل رو بنا کرد. سیبک اولین ترموکوپل رو اختراع کرد و با فلزات مختلف انواعی از این ترموکوپل ها رو امتحان کرد. با این حال اون فکر میکرد این جریان بیشتر مغناطیسی هست تا الکتریکی. لذا گزارشات خودش رو از تجربیاتش به Prussian Academy با عنوان the magnetic polarization of metals and ores produced by a temperature difference ارائه کرد. با اینحال امروز این اثر ترموالکتریک را به نام اثر سیبک میشناسند. چندسال بعد Leopoldo Nobili (1784 to 1835) فیزیکدان ایتالیایی به همراه همتای خودش Macedonio Melloni به وسیله گالوانومتر جریان الکتریکی ناشی از اثر دو فلز غیرهم جنس را اندازه گرفتند. با توجه به این مساله بعضی نیز اختراع ترموکوپل را به این دو نیز نسبت میدهند 4 لینک به دیدگاه
