تصاویری زیبا از قوس های سربانتین

[Artaria 13,629]

تصویر بالا مربوط به قوس های سرپانتین در گردنه حیران در کشور خودمان است قابل توجه دوستانی که سوال می پرسند چرا رشته راه و ترابری رو انتخاب کردی،خداییش اگه چند ماه در همچین منطقه ای کار کنید آیا غم و غصه ای براتون می مونه؟



قوس های سرپانتین در جاده ای در کشور سویس

قوس های سرپانتین و قوس های معکوس به زیبایی در جاده بالا طراحی و پیاده شده است



برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[*lotus* 20,275]

من این گردنه رو خیلی دوس دارم

واقعا زیباس

قوساشم خوبه

[Cannibal 3,348]

قوس چی؟؟؟

[Artaria 13,629]

قوس چی؟؟؟

سربانتین یا گردنه

[Cannibal 3,348]

ممنون. تونستم بخونم ولی منظورم یه تعریف کلی بود.

[Artaria 13,629]

ممنون. تونستم بخونم ولی منظورم یه تعریف کلی بود.

این پیچ هایی که شما تو جاده های معمولی میبینید ، تو علم راهسازی بهشون میگن قوس. حالا این پیچ های معمولی چون تو صفه افق هستند بهشون قوس افقی میگن و پیچ هایی که بین دو تغییر شیب ( مثلا بین یک سرپایینی و یک جاده سربالایی) در صفحه قائم قرار میگیرند بهشون میکن قوس های قائم .



حالا قوس های افقی انواع مختلفی دارن ، مثل دایره ای ساده ( که یک کمان از یک داره هست)، کلوتوئید ( اسپیرال یا حلزونی هم نامیده میشه) ، شبدری ( که تو تقاطع های غیر همسطح معمولا استفاده میشه) ، مرکب، سربانتین و ...



تو مناطق کوهستانی چون معمولا حجم خاکبرداری و خاکریزی خیلی زیاده ، از لحاظ اقتصادی به صرفه نیست در نقاط برخورد تیز از قوس های ساده استفاده کنند . به همین دلیل گردنه ترجیح داده میشه . شکلش هم تو عکس های بالا هست .



توضیح بیشتری خواستید در خدمتم

[shahdokht.parsa 50,874]

الله واکبر

واقعا جاده سازی کار سختی و من از همین جا به تمام مهندسان و راهسازان کلیه نقاط جهان خسته نباشید میگم:icon_gol:

کارشون درسته

ولی آخه رانندگان هم گناه دارند اینجوری بپیچند که

[Artaria 13,629]

الله واکبر

واقعا جاده سازی کار سختی و من از همین جا به تمام مهندسان و راهسازان کلیه نقاط جهان خسته نباشید میگم:icon_gol:

کارشون درسته

ولی آخه رانندگان هم گناه دارند اینجوری بپیچند که

مرسییییییی



خب درسته پیچ اگه خیلی تند باشه خطرناکه . ولی در کل یکی از معیارهای طراحی راه ها اینه که جاده همش مسیر مستقیم نباشه .



باید هر از چند گاهی قوس هایی گذاشت تا اطلاعاتی به راننده در حین رانندگی وارد بشه و راننده خسته نشه و یک کار یکنواخت انجام نده.



به نظر من رانندگی در همچین راه هایی خیلی لذت بخشه ، مخصوصا تو عکس اول

[eng.soli_asali 493]

بیخیال خطرناکی..... هیجان رانندگی توی این جاده ها واقعا لذت بخش..... مهندس یکی طراحی کن بدتر از ایناااا.....

[Artaria 13,629]

بیخیال خطرناکی..... هیجان رانندگی توی این جاده ها واقعا لذت بخش..... مهندس یکی طراحی کن بدتر از ایناااا.....

شجاع شدی ...

[eng.soli_asali 493]

:4chsmu1: حریف میطلبم واس کورس توی این گردنه هاااا......

[Cannibal 3,348]

حالا قوس های افقی انواع مختلفی دارن ، مثل دایره ای ساده ( که یک کمان از یک داره هست)، کلوتوئید ( اسپیرال یا حلزونی هم نامیده میشه) ، شبدری ( که تو تقاطع های غیر همسطح معمولا استفاده میشه) ، مرکب، سربانتین و ...



تو مناطق کوهستانی چون معمولا حجم خاکبرداری و خاکریزی خیلی زیاده ، از لحاظ اقتصادی به صرفه نیست در نقاط برخورد تیز از قوس های ساده استفاده کنند . به همین دلیل گردنه ترجیح داده میشه . شکلش هم تو عکس های بالا هست .



توضیح بیشتری خواستید در خدمتم



ممنون مهندس .

با توجه به اونایی که قرمز کردم، سربانتین و ساده از هم متمایزند درسته(قرمز اول و دوم) و با توجه به قرمز سوم گویا تو گردنه ها هم از نوعی پیچ ساده استفاده میشه. حالا:

آیا سربانتین نوعی پیچ سادست؟

جمله ی یکی مانده به آخر رو هم متوجه نشدم.

[Artaria 13,629]

ممنون مهندس .

با توجه به اونایی که قرمز کردم، سربانتین و ساده از هم متمایزند درسته(قرمز اول و دوم) و با توجه به قرمز سوم گویا تو گردنه ها هم از نوعی پیچ ساده استفاده میشه. حالا:

آیا سربانتین نوعی پیچ سادست؟

جمله ی یکی مانده به آخر رو هم متوجه نشدم.

خواهش میشه

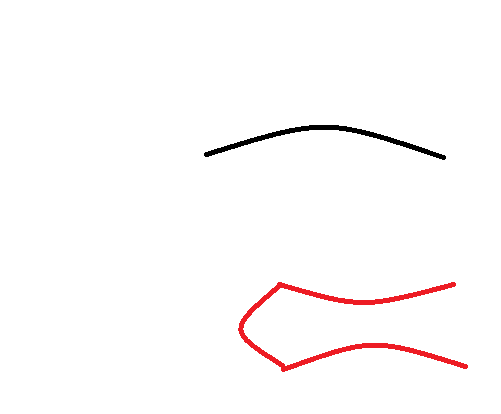

بله قوس های ساده و سربانتین فرق میکنن با هم ، عرض کردم ، قوس ساده یک تکه کمان از یک دایره هست فقط . تو شکل زیر بطور خیلی ساده کشیدم، قوس مشکی یک قوس ساده و قوس قرمز، یک قوس سربانتین هست .



خب پس تا اینجا قوس های ساده و سربانتین یکی نیستند و با هم فرق میکنند . بنابراین قوس سربانین یک قوس دایره ای ساده نیست . ولی اگه خو به شکلش دقت کنیم میبینیم از چند تا قوس دایره ای ساده تشکل شده .



هم قوس دایره ای ساده و هم سربانتین از قوس های افقی هستند .

تو جمله سوم که هایلایت کردین عرض کردم به صرفه نیست که از دایره ای ساده استفاده کنند .

جلمه یکی مونده به آخر؟ کدوم دقیقا ؟
