آموزش روش ساخت پره توربین گازی (ریخته گری دقیق)

[S.F 24,931]

سلام به دوستان

در این رابطه، اگر سوالی داشتید و در توان علمی من بود؛ مطمئنا پاسخگو خواهم بود .





برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[S.F 24,931]

پره های توربین گازی سه دوره متفاوت را طی کردند تا اینکه امروزه آنها را به کمک ریخته گری دقیق به صورت تک کریستال تولید می کنند. در تصویر زیر می توانید انواع این دوره ها را مشاهده کنید.



توسط انجماد توسط فرآیند ریخته گری معمولی رشد دانه ها به صورت دندریتی بوده و مرز دانه ها به صورت معمولی گسترش می یابد .روش ریخته گری رایج باعث به وجود آمدن مرزدانه های فراوان با جهات متفاوت می شود و از آنجا که مرزدانه ها محل تمرکز تنش است، لذا چنین محصولاتی عمر کوتاهی خواهند داشت .



پس از بررسی هایی، کارشناسان توانستند روشی تحت عنوان انجماد جهت دار را معرفی کنند که درآن مرزدانه ها مرتب شده و اکثرا آنها در یک راستا قرار گرفتند . یکی از مهمترین کاربردهای انجماد جهت دار، تولید پره‏های توربین گازی قرار گرفت. از آنجایی که در دمای بالا مرزدانه نسبت به خود دانه ضعیف تر است، در نتیجه همراستا کردن مرزهای دانه با محور تنش های اصلی به منظور کاهش اثرات مضر روی خواص قطعه، امری منطقی به شمار می‏ رود. عمده پره‏های تولیدی از قطعات ریختگی با دانه‏ های هم محور ساخته می ‏شوند که دانه‏ هایی با شکل هندسی یکنواخت و ابعاد نزدیک به هم هستند و در تمام جهات رشد کرده ‏اند..چنین قطعاتی از نوع قبلی در برابر تنش ها بهتر و بیشتر مقاومت می کردند .

اما همچنان مشکل تمرکز تنش در مرز دانه ها و اعمال شدن تنش های داخلی در جهات مختلف وجود داشت پس محققان به دنبال ارئه روشی جهت انجماد به صورت حداقل رساندن مرز دانه ها کردند. که به انجماد تک کریستال معروف شد در سیستم تک کریستال سازی تمام تکنولوژی در مرحله ریخته گری دقیق آن وجود دارد که باعث یک تک کریستال رشد پیدا کرده به شکل مورد نظر می شود .



برگرفته از پایان نامه دوره کارشناسی م.



[S.F 24,931]

بیشتر سیستم هایی ک توی سری تحقیقاتم دیدم سری دم خوکی یا همون Pig-Tail بودش

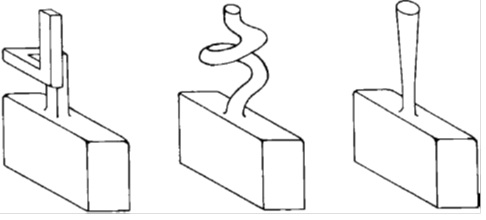

در شکل زیر انواع این راهگاه های عبوری رو می بینید ک به این ها Grain Selector هم گفته می شه .











[S.F 24,931]

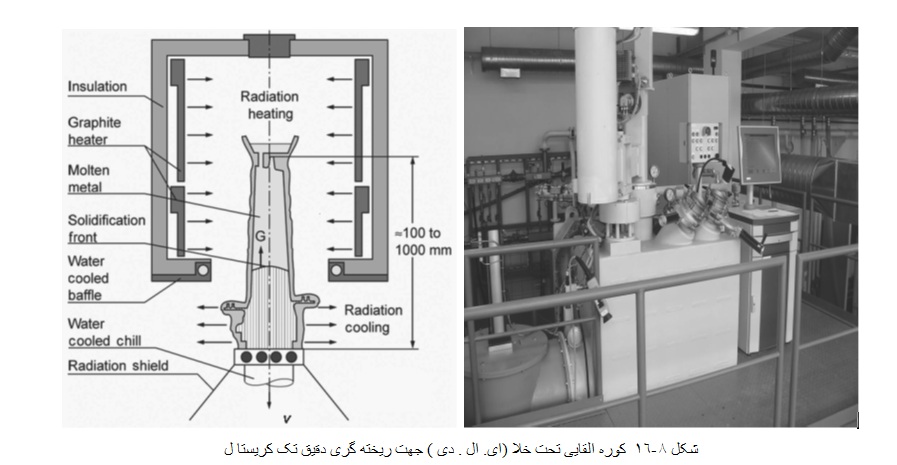

خوب . کوره مورد نیاز برای ریخته گری و سیستم کنترل سرمایش جهت کنترل رشد دانه ها .



این کوره ای هست ک، شنیدم دانشگاه تهران هم یکی داره. (خیلی قیمتی)

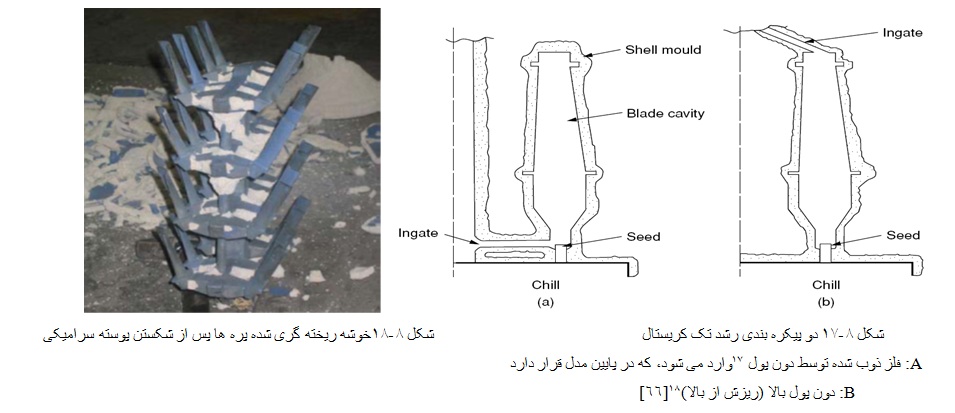

ریخته گری توی قالب های سرامیکی زیر انجام می شه .



[S.F 24,931]

در حال حاضر شرکت مواد کاران و مپنا ریخته گری رو انجام می دن . اما اینکه تک کریستال می ریزن یا نه رو نمی دونم .

تا جایی ک خبر دارم . سوپر آلیاژ های تحریم شده رو با واسطه وارد می کنن . و هنوز تو تولید شمش سوپر آلیاژ تو ایران مشکلاتی هست .



بحث ریخته گری دیگه تا اینجا تمومه .

اگه فرصت بشه . بخش های دیگه شامل بازرسی، اندازه گیری، ماشینکاری، طراحی مدل مومی جهت تولید مدل سرامیکی برای ریخته گری، طراحی و انواع پره رو هم ب صورت مفید و مختصر بیان می کنم .
