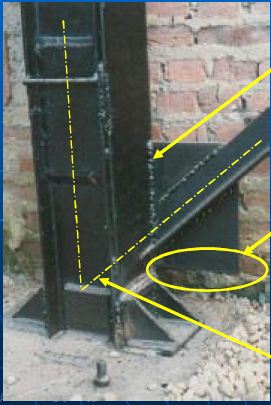

آرانوس 6,500 اشتراک گذاری ارسال شده در 28 شهریور، ۱۳۹۰ روند کار مشابه عکس قبلی به این صورت که: *** شناسایی اشکالات ***ارائه راهکار در صورت امکان برای رفع مشکل ایجاد شده ***پیشنهادات برای پیشگیری از بروز اینگونه اشکالات این عکس پیشنهاد آقا بهرام بود برای بررسی تو این مرحله 4 نقل قول لینک به دیدگاه
Amir R. Haddadi 9,164 اشتراک گذاری ارسال شده در 28 شهریور، ۱۳۹۰ خب تقريبا مشكلات طرح خودت توشكل نشون دادي يكيش محل نصب نا مناسب نبشي بادبند هست يكيشم جوش هست اما يه نكته فكر كنم فاصله ستون و ديوار كناريشم بايد مشخص باشه اينجا ظاهرا فاصله اي نيست يكي از مشكلاتي كه بوجود مياد فكر كنم برش در پاي ستون هست كه بخاطر اتصال نامناسب بادبند هست همينجاي كه خودت در خط چين زرد نشون دادي و بهم ميرسند بيشترين برش وجود داره 5 نقل قول لینک به دیدگاه
آرانوس 6,500 مالک اشتراک گذاری ارسال شده در 29 شهریور، ۱۳۹۰ یه اشکالم مال اون پلیت سمت دیوار هست که اصلا معلوم نیست کجا قرار گرفته هیچ تکیه گاه مناسبی نداره 4 نقل قول لینک به دیدگاه
farid civil 156 اشتراک گذاری ارسال شده در 29 شهریور، ۱۳۹۰ عکس دیگه لطفا.:yes: 3 نقل قول لینک به دیدگاه
آرانوس 6,500 مالک اشتراک گذاری ارسال شده در 29 شهریور، ۱۳۹۰ عکس دیگه لطفا.:yes: فرید جان هنوز تا اینجا فخط یه سری اشکالات شناسایی شده ولی... - دلیل اشکالات - نحوه اصلاح و حل مشکل و.... داده نشده که:texc5lhcbtrocnmvtp8 این به یه نتیجه گیری برسه میریم سراغ بعدی 3 نقل قول لینک به دیدگاه
Artaria 13,629 اشتراک گذاری ارسال شده در 29 شهریور، ۱۳۹۰ خب تقريبا مشكلات طرح خودت توشكل نشون دادي 1. يكيش محل نصب نا مناسب نبشي بادبند هست 2. يكيشم جوش هست 3. اما يه نكته فكر كنم فاصله ستون و ديوار كناريشم بايد مشخص باشه اينجا ظاهرا فاصله اي نيست 4. يكي از مشكلاتي كه بوجود مياد فكر كنم برش در پاي ستون هست كه بخاطر اتصال نامناسب بادبند هست همينجاي كه خودت در خط چين زرد نشون دادي و بهم ميرسند بيشترين برش وجود داره 1. از چه نظری نامناسبه محل نبشی؟ درستش کجاست ؟ 2. کجای جوش مشکل داره ؟ :texc5lhcbtrocnmvtp8 3. یعنی چی فاصله باید مشخص باشه ؟ یعنی باید فاصله درج بشه اونجا؟:texc5lhcbtrocnmvtp8 4. درسته در پای ستون برش زیادی وجود داره ولی این برش رو ستون متقل میکنه به بیس پلیت ، یه نیرویی هم بادبند باید منتقل کنه که اونجا تو انتقالش مشکل داره که باید روش فکر کنید ببینید کجاست . یه اشکالم مال اون پلیت سمت دیوار هست که اصلا معلوم نیست کجا قرار گرفته هیچ تکیه گاه مناسبی نداره به اون پلیت میگن Gusset plate (گاست پلیت) ببینید بادبندها در محل اتصال به گاست پلیت و در پای ستون که بیس پلیت وجود داره، عمدتا دارای نیروی زیادی هستند که ایجاد میشکل میکنه و نمیشه مث طبقات اتصالشو طرح کرد، یکم دقیقتر فکر کنید ببینید مشکلش کجاست عکس دیگه لطفا.:yes: ماشاا.. چقدم عجله داری شوما :texc5lhcbtrocnmvtp8 4 نقل قول لینک به دیدگاه
Amir R. Haddadi 9,164 اشتراک گذاری ارسال شده در 29 شهریور، ۱۳۹۰ 1. از چه نظری نامناسبه محل نبشی؟ درستش کجاست ؟ 2. کجای جوش مشکل داره ؟ :texc5lhcbtrocnmvtp8 3. یعنی چی فاصله باید مشخص باشه ؟ یعنی باید فاصله درج بشه اونجا؟:texc5lhcbtrocnmvtp8 4. درسته در پای ستون برش زیادی وجود داره ولی این برش رو ستون متقل میکنه به بیس پلیت ، یه نیرویی هم بادبند باید منتقل کنه که اونجا تو انتقالش مشکل داره که باید روش فکر کنید ببینید کجاست . به اون پلیت میگن Gusset plate (گاست پلیت) ببینید بادبندها در محل اتصال به گاست پلیت و در پای ستون که بیس پلیت وجود داره، عمدتا دارای نیروی زیادی هستند که ایجاد میشکل میکنه و نمیشه مث طبقات اتصالشو طرح کرد، یکم دقیقتر فکر کنید ببینید مشکلش کجاست ماشاا.. چقدم عجله داری شوما :texc5lhcbtrocnmvtp8 خب نبشي بادبند بالا نصب شده و اين باعث همون نيروي برشي كه در پاي ستون گفتم ميشه ... بالا بودن بادبند و اينكه خارج از محل گره اتصال وصل ميشه كه رويه تنه اصلي ستون نصب شده كه اين از نظر من خودش يه مشكله ، بنظر من بايد اتصال در محل خودش صورت بگيره( اينو اگه خواستيد مي تونم با ماكاروني هم توضيح بدم چون از رويه همين كار بهاين نتيجه رسيدم ) اگه اتصال در رويه تنه ستون داشته باشيم در همون نقطه نيرو برشي داريم چون تمام نيرو بادبند به همون نقطه وارد ميشه كه اگه ستون مقاومت كنه اين نيرو خودش در حالت كشش در بلت هاي بيس پليت نشون ميده اما جوش شكل ظاهري خوبي نداره ... كاملا مشخص حالت زنجيره ايش خوب رعايت نشده يه جورايي ميزان برق زيادي به الكترود وارد شده كه باعث شد حالت رواني الكترد و رانش اون زياد باشه در مورد فاصله هم منظورم اينه كه ستون بايد با ديوار كناريش فاصله داشته باشه اما اينجا انگار فاصله نيست ... يكي از دلايلش همون درز انقطاع هست البته اينا نظر شخصي خودم بود شايدم غلط باشه یکم دقیقتر فکر کنید ببینید مشکلش کجاست (شكلك فكر ) 2 نقل قول لینک به دیدگاه
Artaria 13,629 اشتراک گذاری ارسال شده در 29 شهریور، ۱۳۹۰ خب نبشي بادبند بالا نصب شده و اين باعث همون نيروي برشي كه در پاي ستون گفتم ميشه ... بالا بودن بادبند و اينكه خارج از محل گره اتصال وصل ميشه كه رويه تنه اصلي ستون نصب شده كه اين از نظر من خودش يه مشكله ، بنظر من بايد اتصال در محل خودش صورت بگيره( اينو اگه خواستيد مي تونم با ماكاروني هم توضيح بدم چون از رويه همين كار بهاين نتيجه رسيدم ) اگه اتصال در رويه تنه ستون داشته باشيم در همون نقطه نيرو برشي داريم چون تمام نيرو بادبند به همون نقطه وارد ميشه كه اگه ستون مقاومت كنه اين نيرو خودش در حالت كشش در بلت هاي بيس پليت نشون ميده اما جوش شكل ظاهري خوبي نداره ... كاملا مشخص حالت زنجيره ايش خوب رعايت نشده يه جورايي ميزان برق زيادي به الكترود وارد شده كه باعث شد حالت رواني الكترد و رانش اون زياد باشه در مورد فاصله هم منظورم اينه كه ستون بايد با ديوار كناريش فاصله داشته باشه اما اينجا انگار فاصله نيست ... يكي از دلايلش همون درز انقطاع هست البته اينا نظر شخصي خودم بود شايدم غلط باشه (شكلك فكر ) خب خیلی خوبه اعضا در قاب ها باید جوری اجرا بشن که محورشون متقارب باشه، یعنی در یک نقطه به هم برسن، همونطور هم که میدونیم تو نرم افزارها سازه ها آکس به آکس مدل میشن ، ینی آکسشون میرسه به هم کلاً به علت اینکه بادبند با افق زاویه داره، نیرو هم در همین راستا وارد میشه و به دو مولفه در راستاهای x و y تجزیه میشه . که به ستون یک نیروی برشی و یک نیروی محوری وارد میکنه و اگه در جای مناسب خودش نصب نشه علاوه بر نیروهای برشی و محوری ، لنگر هم ایجاد میکنه، اما چون این لنگر در مدلسازی وجود نداره ، در اجرا به وجود میاد و ایجاد مشکل میکنه . درباره جوش هم چیزی که مد نظرمه ، شکل ظاهریش نیست ... فاصله هم درسته، باید درز انقطاع رعایت بشه، ولی صرف نظر از اینکه رعایت شده یا نه ،در جوش دادن تاثیر داره تو این شکل. 1 نقل قول لینک به دیدگاه
Amir R. Haddadi 9,164 اشتراک گذاری ارسال شده در 29 شهریور، ۱۳۹۰ يعني اينكه ديوار نميزاره خوب جوش بديم شايد منظورت اينه كه نمي تونيم اون سمت پليت جوش بديم ------------------- در مورد توضيحاتي كه در مورد اجرا بادبند گفتي كاملا موافقم 2 نقل قول لینک به دیدگاه
Artaria 13,629 اشتراک گذاری ارسال شده در 29 شهریور، ۱۳۹۰ يعني اينكه ديوار نميزاره خوب جوش بديم شايد منظورت اينه كه نمي تونيم اون سمت پليت جوش بديم ------------------- در مورد توضيحاتي كه در مورد اجرا بادبند گفتي كاملا موافقم آره دقیقاً، به علت اینکه فاصله خیلی کمه ، عملاً امکان جوش کاری نیست و جوش یک طرفه هست در حالت افقی هم که اصلا جوشی داده نشده، به علت اینکه نیرو در اینجاها خیلی زیاده و طول Base plate هم محدود هست، باید این کمبود جوش رو در حالت قائم با طراحی مناسب جبران کرد، که تو این تصویر هیچکدوم رعایت نشده . خب نتیجه گیری تاحالا : مشکلات : 1. عدم تقارب اعضا در گره 2. جوش یکطرفه به دلیل وجود فاصله کم با دیوار و عدم امکان جوشکاری 3. عدم وجود جوش افقی برای انتقال نیروی افقی حاصل از نیروی موجود در بادبند 1 نقل قول لینک به دیدگاه
