تو دانشگاه ما یه مسابقه ای برگزار شد سال پیش به اسم مسابقه ی نجات تخم مرغ!فرقش با این سازه ی محافظ تخم مرغ این بود که محفظه ای که تخم مرغ رو توش میذاشتن میتونست هرچیزی باشه.لزوما ماکارونی نبود. :w16:

  • Like 7
لینک به دیدگاه
تو دانشگاه ما یه مسابقه ای برگزار شد سال پیش به اسم مسابقه ی نجات تخم مرغ!فرقش با این سازه ی محافظ تخم مرغ این بود که محفظه ای که تخم مرغ رو توش میذاشتن میتونست هرچیزی باشه.لزوما ماکارونی نبود. :w16:

دانشگاه ما هم این مسابقه رو میذاره

ولی متاسفانه من نتونستم برم ببینم . نمیدونم دقیقا محافظش چطوریه :hanghead:

  • Like 7
لینک به دیدگاه
به نظرم خیلی جالب میاد این موضوع :girl_yes2:.دوست دارم تا آخرش باشم.امیدوارم مسائل برام مفهوم باشه:icon_pf (34):

:flowerysmile:

کار خیلی مفرح و باحالیه، چیز نامفهومی نداره ، باش تا آخرش :a030:

  • Like 5
لینک به دیدگاه
سلام چرا امروز درس جدید نداریم؟؟:ws52:



من تا چند روز دیگه باید برم سربازی نمیشه یه خورده سریع تر کلاس پیش بره تا من هم بی نصیب نمونم:icon_gol:

سلام، امیررضا گفته بود سرش شلوغه شاید تا آخر هفته نتونه بیاد :w16:

  • Like 5
لینک به دیدگاه

سلام ...

خب من برگشتم ...

بابت غيبت بايد ببخشيد ... ( جبراني كلاس هم ميزنم رو برد بعدا بريد بخونيد):ws3:



ممنون از همه دوستان كه با علاقه حضور داريد و پيگير هستيد ...



قبل شروع كلاس يسري سولات از جلسه قبل مطرح شد كه نرسيدم جواب بدم الان با اجازتون اول سوالا روجواب بدم بعد !



اون سازه محافظه تخم مرغ به نظرم خيلي جالبه!!!! 291.gif

آخه چجوري تخمه مرغه نميشكنه؟؟291.gif

از چه ارتفاعي؟؟؟291.gif



تو دانشگاه ما یه مسابقه ای برگزار شد سال پیش به اسم مسابقه ی نجات تخم مرغ!فرقش با این سازه ی محافظ تخم مرغ این بود که محفظه ای که تخم مرغ رو توش میذاشتن میتونست هرچیزی باشه.لزوما ماکارونی نبود. :w16:



دانشگاه ما هم این مسابقه رو میذاره

ولی متاسفانه من نتونستم برم ببینم . نمیدونم دقیقا محافظش چطوریه hanghead.gif

من زياد اطلاعاتي در مورد اين گرايش ندارم ... بله همنطورم كه مريم گفت فقط با ماكاروني نيست يكي از گرايش هاي مهم و رسمي مسابقات بتن هم سازه محافظ تخم مرغه

اما براي ماكارونيش به اين شكل ه : تخم مرغ و با ماكاروني طوري محفوظش مي كنند كه در اثر ضربه فقط ماكارونيش بشكنه معمولا هم در اتصال از چسب حرارتي استفاده ميشه ايه چيز جالبي كه من از اين مسابقات شنيدم اين بود كه تو داشگاه صنعتي بابل يه سازه محافظ تخمرغ ساخته بودن كه از بالا به زمين ميخورد در اثر فشار ضربه قسمت جلو مكعب باز ميشد و تخم مرغ با يه شيب ملايم سالم خودش ميومد بيرون از دوستم ميپرسم اگه عكسي داشته باشه ازش مي گيرم نشون ميدم



خب دوستاني كه تو دانشگاشون برگزار شده اين مسابقه برييد يه پرسو جو كننيد ببينيد به چه شكلي هست دقيقا بعد بياد تو همين كلاس ارائه بديد .... نمره پايان ترم خوبي دارههه آآآآآآ :ws3:



من این سازه ی تاورکرین رو اصلا نفهمیدم!میشه بیشتر در موردش توضیح بدین.:ws52:



سازه تاوركرين يا همون جرثقيل سقفي :

اين يه مورد از عكس اين سازه هست كه خيلي معروفه و تو نت ريخته من با همين عكس توضيح مي دم :




همين طور كه مي بينيد از يه طرف بهش وزنه اويزون ميشه كه بيشتر براي كنترل لنگر و بهتر خنثي كردن اون در يه طول مشخص است ... اين عكسي كه ميبيني براي گرايش ثابت هست يه مدل ديگه هم من شنيدم كه تو ژاپن برگزار كه بهش ميگفتن دوار يا متحرك به اين شكل كه همين سازه رو يه صفحه كه در حال گردش در جهت x هست قرار ميگيره ( يعني صفحه اي كه تو سطح افق ميچرخه مثل اينكه همون ميزي كه الان ثابته بچرخه ) خب با اين كار عملا ميشد تاور كرين واقعي اما اين عمل يه مشكل داره آخه ماكاروني بخاطر ترد بودنش نمي تونه برش و لنگر يا بار ديناميكي تحمل كنه ... حا لا واقعا چرا اين مدل مسابقه برگزار ميشه اونجا مننمي دونم شايد جنس ماكاروني ها تو جاپون با ما فرق كنه :ws3:



خب بريم به درس جديدمون

بهرام جزوتو بيار ببينم تا كجا درس دادم ( اوه بشدت عقبيم ) """ اين استاد بازي هم چه حالي ميده "":ws17:



جلـــــــــــــسه ســـــــوم :



خب جلسه قبل يه معرفي از مسابقات پل ماكاروني داشتيم و به اين نتيجه رسيديم كه مسابقه پل ماكاروني با بار متمركز پركاربرد ترين در مسابقات ه اما اگر چه خيلي علمي نيست دليل اينعلمي نبودنم بخاطر اينه كه ما در عمل پلي رونداريم كه نيرو فقط از يه نقطه بهش وارد بشه جالب بدونيد حتي پيشنهاد شده كه اسم مسابقات از پل ماكاروني به آويز ماكاروني تغيير كنه !!!!!!!

اما گرايش هاي كه در اين مسابقات وجود داره

عملا 3 گرايش وجود داره

1- مسابقات راندماني يا هدفمند

2- سازه سبك

3- سازه سنگين يا آزاد



براي هر كدوم اينها آيينامه خاص و متفاوتي وجود داره كه بترتيب ميرم جلو اما اول نقاط مشترك :



1- سازه راندماني يا هدفمند : در اين مسابقات تيم ها بايد پلي رو بسازند در عين حال كه بيشترين نيرو رو تحمل ميكنه سبكتر هم باشه خب براي اينكار امتياز مشخص ميشه يعني ديگه حرف از وزن نيست ... امتيازم به اين شكله كه مقدار بار تحمل شده توسط سازه به گرم تقسيم بر وزن خود سازه به گرم = هر تيمي كه بيشترين امتياز بياره صاحب بهترين راندمان ميشه و مقام مياره ...

امروزه تومسابقات يه مقدار نوآوري در اين بخش كم شده وهر تيمي كه به يه *طرح بهينه برسه همونو دنبال ميكنه كه اكثر تيم ها هم رسيدند

*طرح بهينه : خب گفته شده اينجا وزن خود سازه هم مهمه پس نبايد زياد سنگين بشه در عين حال بايد بتونه نيرو خوب تحمل كنه

...... امروز تيم هاي حرفه بعد از كلي ازمونخطا به اين طرحبهينه رسيدند كهچطور ميشه راندمان خوبي زد

در ادامه بررسي آيينامه اينمسابقات و بررسي تخصصي اين گرايش مي پردازيم !



گايش سازه سبك :

البته بعضي وقتها به اين گرايش هم به غلط سازه هدفمند ميگند

اما فرق اينگرايش با ساير گاريش ها اينه :

شما بايد اينجا يه سازه بسازيد كه بتونه در يك مدت يا مشخص وزنه اي رو تحمل كنه بعد هر سازه اي كه تونسط اين مقدار رو تحمل كنه و نشكنه ميره براي وزن كشي و هركدومكه سبكتر بود اول ميشه

براي مثال يكي از آخرين مسابقه اي كه برگزار شد ( معتبر ترينش ) در اين گرايش مسابقه دانشگاه سراسري زنجان بود كه مي بايست تيمها طول سازه 80 سانتي مي ساختند وبعد وزنه 25 كيلو براي 1 دقيقه تحمل مي كرد ركوردار اين گرايش جناب سعيد قاسمپور از دانشگاه علم وفن اروميه هست كه تونسته سازه 63 گرميش 25 كيلو براي يك دقيقه تحمل كنه

در ادامه بشكل تخصصي در مورد اين گرايش و آيينام هاي اون بحث مي كنيم + عكس



گرايش سازه سنگين يا آزاد : خب در اين گرايش تقريبا آيينامه آزاد تري نسبت به بقيه گرايش ها داريم مثلا : حداقل طول ماكاروني / تعداد رشته هاي ماكاروني كه ميتونه كنار هم باشه و... خب در اين مسابقات ديگه وزن سازه مهم نيست اما مقدار نيروي كه تحمل ميكنه مهمه براي همه تيم ها يه حداكثر وزن سازه مشخص مي كنند و بعد بهشونميگند از اين مقدار نبايد بيشتر باشه مثلا 800 گرم يا 1000 گرم و بعد هر تيمي كه بيشترين وزن سازش تحمل كنه اول ميشه ركورد دار اين گرايش هم جناب عليرضا نظري از دانشگاه آزاد زنجان در مسابقه دانشگاه ازاد زنجان با تحمل نيرو 355 كيلو ( طبق آيينامه زنجان ) و ركوردار ديگر اين گرايش علي غروي از دانشگاه آزاد بوشهر در مسابقات آيينامه نوشيرواني بابل با با 800 ؟ ( دليل اين علامت سوال نداشتن واحد اندازه گيري هست بديل اتفاقات عجيب غريب در مسابقات بابل شاهد چنين ركوردي بوديم اما بعد اعمال ضريب وزن تحمل شده 323 كيلو _فكر كنم همين باشه _ براي اين تيم ثبت شد )



***دوستان اگه دقت كرده باشيد ميبينيد كه براي هر گرايش هم آيينامه هاي خواصي وجود داره و نميشه ركورد هاي يه مسابقه رو در كل كشور مقايسه كرد ... دليل اينكه من ركورد داراي گرايش راندماني رونگفتم چونخيلي زياد هستند و بايد اسم هر ركورد داري رو با مشخصات همون مسابقات سنجيد تنها راه ارزيابي ركورد ها اينه كه يه سال بعد دوباره تو همون دانشگاه مسابقه برگزار بشه با همون آيين نامه قبلي و ركورداراش مشخص بشند

الان براي سازه راندماني حداقل در ي سال گذشته آقاي قاسمپور از علم و فن / آقاي داوري از اصفهان / منو تيمم از داشگاه علامه محدث /عليرضا نظري و رسول عليزاده با يه تيم مشترك از دانشگاه هاي ازاد زنجان و علم و فن و .... ( ركوردار مسابقه امير كبير امسال يادم نيست ) هركدومشون ركوردار هستند اما در آيينامه هاي مختلف !!!!پس ركوردار مطلق نداريم !!!!



اي با با اين جلسه همش خاطره شد :ws3: بيشتر شبيه كلاس تاريخ شد icon_pf%20%2834%29.gif



خب ديگه تا بيشتر از اين تاريخي تر نشد من برم



اما در ادامه خواهيم ديد :ws17:



- بررسي ايينامه ها

- تحليل و روش ازمايش يا اناليز داده ها

- شروع كارگاه ساخت (فاز1)

  • Like 8
لینک به دیدگاه

استاد :mrsbeasley:





حالا در کل سوای اینکه بحث مسابقه هست و اینا از آموخته های ساخت پل و .... میشه تو مسائل واقعی و اجرایی هم کمک گرفت؟ یا حداقل ایده ساز باشه؟

  • Like 8
لینک به دیدگاه
حالا در کل سوای اینکه بحث مسابقه هست و اینا از آموخته های ساخت پل و .... میشه تو مسائل واقعی و اجرایی هم کمک گرفت؟ یا حداقل ایده ساز باشه؟



سوال بسيار خوبي مطرح كردي

خب من گفتم ما نمي تونيم به اين مسابقات پل با بار متمركز پل بگيم ... آخه نيرو ثابت و شرايط ساخت هم بايد بگونه باشه كه فقط همون نيرو رو تحمل كنه ...

اما در اينجا ما چيز هاي ياد ميگيريم كه ميتونه بدردمون بخوره ... مثل تغير شكل سازه / اناليز و برسي طرح ها كه ميتونه به ما در بهينه سازي كمك كنه

مثل درك بهتر نيرو ها ورفتار يا عكس العمل سازه بر ان

فكر كنم منظور سوالت همين بود ديگه

  • Like 9
لینک به دیدگاه

در مورد مسابقه نجات تخم مرغ من قوانین کاملشو نمیدونم چون خودم اولین سالی بود که چنین مسابقه ای رو دیدم و شرکت کننده نبودم.تا اونجا که می دونم سازه با محافظش از یه ارتفاع تعیین شده پایین انداخته میشه و مدت زمانی رو که طول میکشه پایین برسه و همچنین میزان انحرافش از نقطه ای که باید روی اون به زمین برسه رو اندازه میگیرن. هرچی این اندازه ها کمتر باشه امتیاز بیشتری میگیره(در صورتی که تخم مرغ نشکنه).اگر هم محفظه طوری باشه که تخم مرغ وقتی به زمین میرسه از توی اون محفظه یا سازه بیرون بیاد(مثل همون مکعبه که گفتین)اینم خودش امتیاز داره!

توی مسابقاتی که من دیدم بعضیا بالن درست کرده بودن که خب این سرعتو میاورد پایین بعدشم چون باد میومد انحراف زیاد میشد که اینا خودش کلی امتیاز از دست میداد البته ایده های جالب هم کم نبودا.

  • Like 9
لینک به دیدگاه
یعنی آیین نامه ی مسابقات یه شهر و دانشگاه با مال شهر دیگه فرق میکنه؟این آیین نامه ها هرسال عوض میشن؟

بله آيينامه ها يه شهر و دانشگاه بله فرق ميكنه البته داره كار هاي ميشه كه تا حد امكان يكي بشن كه خودمن هم يجورايي مخالف اينكار هستم حالا بحثش زياده ايشالله دليل اين در ادامه مي گم اما مسابقاتي كه هر سل تو يه دانشاه هست زياد آيينامش تغيير نمي كنه و تقريبا برابره

در مورد مسابقه نجات تخم مرغ من قوانین کاملشو نمیدونم چون خودم اولین سالی بود که چنین مسابقه ای رو دیدم و شرکت کننده نبودم.تا اونجا که می دونم سازه با محافظش از یه ارتفاع تعیین شده پایین انداخته میشه و مدت زمانی رو که طول میکشه پایین برسه و همچنین میزان انحرافش از نقطه ای که باید روی اون به زمین برسه رو اندازه میگیرن. هرچی این اندازه ها کمتر باشه امتیاز بیشتری میگیره(در صورتی که تخم مرغ نشکنه).اگر هم محفظه طوری باشه که تخم مرغ وقتی به زمین میرسه از توی اون محفظه یا سازه بیرون بیاد(مثل همون مکعبه که گفتین)اینم خودش امتیاز داره!

توی مسابقاتی که من دیدم بعضیا بالن درست کرده بودن که خب این سرعتو میاورد پایین بعدشم چون باد میومد انحراف زیاد میشد که اینا خودش کلی امتیاز از دست میداد البته ایده های جالب هم کم نبودا.



چه جالب :a030: مرسي بابت اطلاعاتت

  • Like 8
لینک به دیدگاه

سلام به همه دوستان





جلـــــــسه چهارم



خب در جلسه قبل يه صحبت هايي در مورد معرفي جزيي مسابقات با بار متمركز شد

اينكه اين مسابقه خودش 3 گرايش داره و برگزاريشم معمولا هر دانشگاه خودش مختاره كه يكي از گرايش ها يا هر 3 رو انتخاب كنه



اما در اين جلسه من ابتدا 3 ايينامه از 3 رايش معرفي شده رو براي شما قرار ميدم ما هم يه لطفي كنيد و يه نگاه به اين آيينامهها بندازيد تا ايشالله در جلسه بعدي ايينامه ها رو با هم مرور كنيم

برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.





اما فعلا من گرايش راندماني يه توضيحي مي دم و بعد ادامه كلاس و با چند عكس ادامه ميديم



ببينيد دوستان در گرايش راندماني وزن سازه خيلي مهمه حتي تيمهاي حرفه اي وزن سازشون مهمتر از وزن تحمل شده سازه هست اين بادليل بعدا مي گم



همينطور كه قبلا هم گفتم وزن تحمل شده توسط سازه تقسيم بر وزن خود سازه به ما يه عددي ميده كه بهش مي گيم راندمان و رچه اين عدد برگتر باشه بهتره

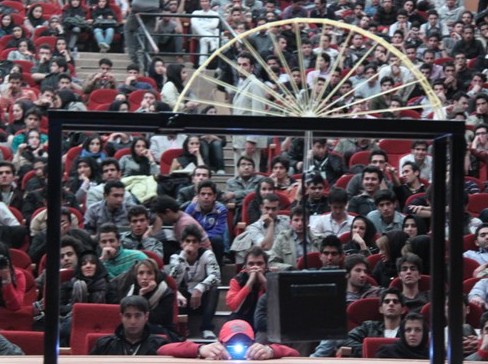

امروزه همونطور كه تو عكسا هم ميبينيد شكل ظاهري طرحها شبيه به هم شده و اكثر تيم ها به طرح بهينه رسيدند . و اكثر تيم ها از ظاهر قوسي شكل استفاده مي كنند چون اين مدل تا به امروز بهينه تزرين شكل هندسي مي باشد ... البته ايجا بگم كه اين طرح ، طرح بهينه مطلق نيست و باز همميشه طرح بهينه داد... اما كسي اين ريسك و نمي كنه و شانس شو امتحان نميكنه ...

اينم بگم با وجود اين در اين طرحها بازم اختلاف وجود داره مثلا تعداد شعاع ها يا ارتفاع اون ها و يا سطح مقطع المان هاي محيط دايره اما رقابت امروز براي تيم هاي برتر بيشتر در مراحل ساخت و دقت در اجرا سازه هست چون تقريبا اين تيم ها به يه اشتراك در طراحي سازه رسيدند و يكي از دلايل كه آيين نامه ها هي مدام تغيير ميكنه هم براي اينه كه شاهد طرح هاي 100% تكراري نباشيم ...



خب بقيه توضيحات رو عكس :





اين عكس سازه مقاومت فشاري كه قبلا در موردش صحبت كرديم

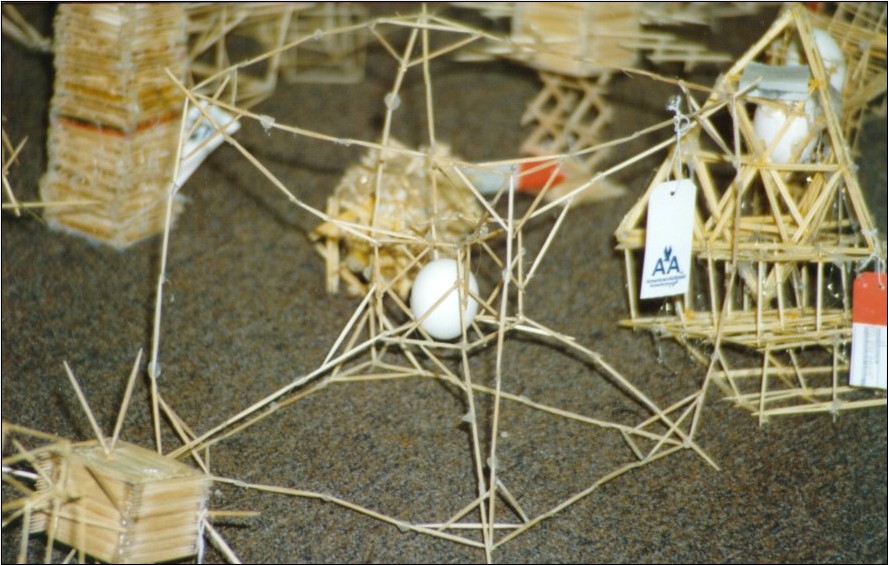

اينم يه عكس از سازه محافظ تخم مرغ از جنس ماكاروني




اينم عكسي از مسابقات پل ماكاروني با بار متحرك

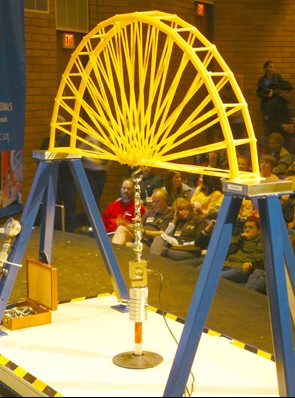

اينم يه عكس از مسابقه پل ماكاروني با بار متمركز كه تفاوتش با بقيه اينه كه در قسمت المان هاي كشيش از نخ استفاده شده كه مخصوص مسابقات دانشگاه فردوسي مشهد هست




و اين هم يه نوع پل اما از جنس چوب بستني ( يا اين اسمي كه يادم رفته يه چيزي شبيه بالاسكا فكر كنم باشه )




اين سازه بار متمركز در گرايش سنگين هست




اين دو عكس هم مربوط به سازه سنگين بار متمركز يا نقطه اي كه مربوط به دانشگاه اميركبير ميشه

آخه تنها دانشگاهي كه تنها چسب مورد استفاده چسب حرارتي هست ونميشه چسب ديگه اي استفاده كرد

خب به عكسا دقت كنييد اگه سوالي هست برسيد







اينم مربوط به گرايش سازه سبك مربوط دانشگاه امير كبير هست فرقش بابقيه تو نوع چسب كه حتما بايد حرارتي باشه و طول پل كه بايد حداقل 1 متري باشه و وزنه 2 كيلويي براي مدت 3 يا 5 دقيقه هست در حالي كه همين گرايش در دانشگاه زنجان بشكل ديگه برگزار ميشه كه نشون ميدم ...

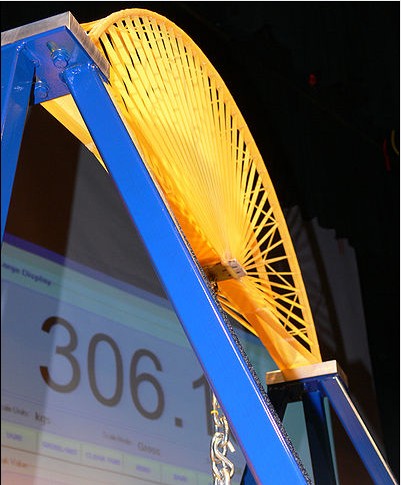

اينم چند عكس از مسابقات جهاني كه فقط اونجا ما گرايش سازه سنگين داريم و بقيه گرايش ها ساخته خودمونه :ws3: دقت كنيد به عكس ها يه سري تفاوت مي بينديد مثل استفاده از جك بجاي سيستم دستي و استفاده از تخته و حلقه در گره مركزي بجاي نخ و چسب كه در ايران استفاده ميشه....

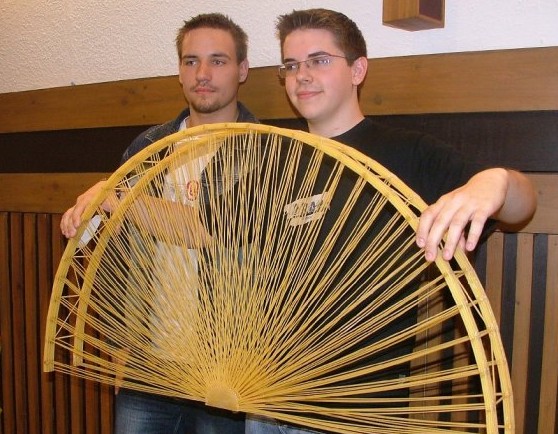

اين سازه اگه اشتباه نكنم براي تيم مجارستان كه ركوردار فعلي جهان محسوب ميشه با نيرو تحمل شده 455 كيلو








پل ماكاروني يه گرايش ديگه هم داره كه من يادم رفته بود كه بگم اونم گرايش سازه زيبا هست بيشتر مورد توجه رشته معماري ميشه بزودي يه اطلاعاتي هم دراين مورد قرار ميدم فعلا اين يه عكس و ببينيد تا بعد هم آيينامشو بزارم هم چندتا عكس بيشتر














عكس هاي زير مربوط به مسابقات سازه سبك اما براي دانشگاه زنجان هست با تفاوت با مسابقه امير كبير مثل : استفاده ار چسبهاي حرارتي / قطره اي / دوقلو / چسب 1.2.3/ ازاد هست طول دهانه حداقل 80 سانت و وزنه 25 كيلو براي يك دقيقه










اينم مربوط به همين گرايش و همين مسابقه هست اما براي تيم اقاي سعيد قاسمپور ( نام تيم: تانري ) از دانشگاه اروميه كه ركوردا اين گرايش شدند با وزن سازه 63 گرم كه تونسط 25 كيلو براي 1 دقيقه تحمل كنه






ادامه هم يسري عكس از بارگذاري سازه

سازه به چند شكل در ايران بارگزاري ميشه

1- با استفاده از ميل وزنه




2- سطل وزنه و يا سطل شن به شكلي كه در حالت سطل وزنه ، وزنه هاي دايره اي كه در پروش اندام استفاده ميشه رو درون سطل ميزاند و در سطل شن هم شن به ارامي به داخل سطل ريخته ميشه







* بنظر من استفاده از ميل وزنه در استفاده از بارگزاري دستي بهتره البته برخي تيمها هم ترجيح ميدن از سطل وزنه استفاده كنند ... اما بنظر من بدليل



3 - استفاده از سيستم جك كه براي اولين بازدر دانشگاه نوشيرواني استفاده شد و كلي حرف و حديث پيش آورد











در دو عكس زير هم محل هايي كه مشخص شده دو نوع نيرو سنج يا به اصطلاح لودسل رو نشون ميده يكي از نوع تكيه گاهي كه زير تكيه گاه سازي قرا ر ميگيره و بايد دز هر دوسمت تكيه گاه باشه يكي هم لودسل آويز كه به ميله و نخ سازه وصل ميشه نوع آويز بهتره آخه نوع تكيه گاهي چون دو تا در دو سر تكيهگاه قرار ميگيره و از اونجا كه سازه ها 100 % متقارن ساخته نميشه امكان اختلاف در تكيهگاه ها وجود داره و اين متونه در داوري دچار مشكل كنه







خب ديگه فكر كنم براي امشب كافي بوده دوستان هر سوالي در مورد عكس هست بپرسيد و آيينامه قرار داده شده رو بخونييد ...

  • Like 12
لینک به دیدگاه

این آیین نامه ها چقدر محدودیت داشتن!!

یه سوال: استفاده از جک چه فایده ای داره؟واسه توزیع شدن بهتر باره؟:ws52:اصلا اجازه ی استفاده ازشو دارن؟

  • Like 5
لینک به دیدگاه

اينم چند عكس از مسابقات جهاني كه فقط اونجا ما گرايش سازه سنگين داريم و بقيه گرايش ها ساخته خودمونه :ws3: دقت كنيد به عكس ها يه سري تفاوت مي بينديد مثل استفاده از جك بجاي سيستم دستي و استفاده از تخته و حلقه در گره مركزي بجاي نخ و چسب كه در ايران استفاده ميشه....











این سیستم میتونه خیلی دقیقتر باشه و مسابقه خیلی عادلانه تر برگزار بشه...

دلیل اینکه تو ایران از جک استفاده نمیکنن چیه؟



شاید بشه تحت نظر موسسه استاندارد ایران یه سیستم با مشخصات و استانداردای خارجی ساخت که تو اینجور مسابقات استفاده بشه

  • Like 6
لینک به دیدگاه

اينم مربوط به همين گرايش و همين مسابقه هست اما براي تيم اقاي سعيد قاسمپور ( نام تيم: تانري ) از دانشگاه اروميه كه ركوردا اين گرايش شدند با وزن سازه 63 گرم كه تونسط 25 كيلو براي 1 دقيقه تحمل كنه




رکورد دار مملکت بچه محل ماست:2525s:




این عکس مورد شرعی داره:whistle::ws3:

  • Like 5
لینک به دیدگاه
میگم استاد:mrsbeasley:

اینا خیلی کلی گفتین بعدا بازتر میشه یا نه؟:w16:





حتما همينطوره

بيشتر خواستم با ظاهر كار يا روش مسابقات آشنا بشيد



این آیین نامه ها چقدر محدودیت داشتن!!

یه سوال: استفاده از جک چه فایده ای داره؟واسه توزیع شدن بهتر باره؟:ws52:اصلا اجازه ی استفاده ازشو دارن؟



خب استفاده از جك يه خوبي هاي داره يعني بيشتر خوبي داره و بارگزاري دستي هم خوبي هايي داره حلا مي گم

اجازه كه ميدن از جك استفاده كنيم مشكلي نداره اما تو ايران بايد شجاعت استفاده از اونو داشت آخه با اتفاقات و مشكلاتي كه تو دانشگاه بابل براي جك بوجود اومد ديگه ميترسند از جك استفاده كنند اما شنيده هاي من ميگه تا الان خيلي از تيم هاي دانشگاهي براي خودشون جك طراحي كردند به شكل هاي مختلف و با نواوري هاي خودشون از جك هيدروليكي گرفته تا دستي

اما فوايد بارگذاري با جك :

در اين بارگذاري شما ديگه نيرو برشي نداريد

نيرو بخوبي و بدون ضربه و يكپارچه به سازه اعمال ميشه

سرعت بارگذاري بيشتر كه در نتيجه ركورد بهتر

در وزن هاي بالا ديگه مشكلات بارگذاري دسته وجود نداره

خلاصه يه بارگذاري علمي و خوبي هست

اما معايب يا اينكه چ

را اجرا نميشه رو در جواب اقا رضا مي گم

این سیستم میتونه خیلی دقیقتر باشه و مسابقه خیلی عادلانه تر برگزار بشه...

دلیل اینکه تو ایران از جک استفاده نمیکنن چیه؟



شاید بشه تحت نظر موسسه استاندارد ایران یه سیستم با مشخصات و استانداردای خارجی ساخت که تو اینجور مسابقات استفاده بشه

دقيقا مهندس اين سيستم دقيقي هست

اما اينكه تو ايران نيست

يكي براي اينه كه بارگذاري دستي خودش يه هيجاني داره كه خيلي از تيم ها حاضر نيستند از اين هيجانات كنارگيري كنند

همچنين بارگذاري دستي هم براي خودش فنوني داره كه خيلي ميتونه براي تيم هاي باتجربه مفيد باشه به جرعت بگم اگه بلد نباشيد چطور وزنه رو قرار بديد و از چه تاكتيك هاي استفاده كنيد حتي اگه بهترين طرح داشته باشيد بازم نبايد اميدوار باشيد كه تو جمع حتي 20 تيم اول باشيد

يكي ديگه از دلايل گرون بودن سيستم و استفاده از اونتو مسابقات هست كه براي دانشگاه بابل خهزينه نزديك 2 ميليون تومن آب خورد

مورد بعدي وجودنبون همين استانداري كه ميگي ... متعاسفانه انجمن سازه هاي ماكاروني بيش از اينكه دنبال رفع اين نقص ها باشه بيشتر رفت دنبال برگزاري پشت سرهم مسابقات كه اينم شد نتيجش كه امروز همون انجمن از هم پاشيد

رکورد دار مملکت بچه محل ماست:2525s:





این عکس مورد شرعی داره:whistle::ws3:

پس حالا ديگه بايد بيشتر مراقب شما باشيم:ws3:

----------------------------

--------



امشب هم ادامه كلاس با بررسي آيينامه ها !!!

  • Like 10
لینک به دیدگاه

جلــــــــسه پنجم ....



خب در جلسه قبل آيينامه ها و عكس هاي براي آشناي بيشتر شما دوستان قرار دادم و الان هم به بررسي آيين نامه مي پردازيم



اول آيينامه مسابقات راندماني كه در فايلي كه قرار دادم به اشتباه در متن پي دي اف نوشتند پل سنگين :

مورد اول طول پل هست كه نوشته شده از 1000 تا 1100 ميلي متر ... دقت كنيد دوستان اين حداقل و حداكثر طول پل شما است اگر از اين اندازه كمتر باشه اصلا رو سكو نميشينه كه بارگذاري بشه و اگه بزرگتر باشه به شما اجازه بارگذاري نمي ذند

اما خب حلا ما بايد پلمون تو چه اندازه اي بسازيم :

از اونجا كه گرايش راندماني هست ما بايد وزن سازه دقت كنيم و تا جايي كه مي تونيم كم كنيم پس بايد حداقل اون در نظر داشته باشيم اما نبايد دقيقا 1000 ميلي متر باشه اخه امكان اشتباه هست و اينكه از اين اندازه كوچيكتر بشه هست همچنين تغيير دما بخصوص انتقال سازه به محيط سرد باعث كاهش طول ميشه پس بايد با يه اندازه و ظريب اطمينان كار كرد مثال براي مسابقات در محيط هاي گرم خشك از هر طرف 1.5 اضافه بشه خوبه و براي محيط مرطوب از هر طرف 2 سانت و براي محيط سرد 3 سانت پيشنهاد منه ....



عرض پل هم چون گرايش راندماني هست بايد حداقل اون مد نظر باشه دقت كنيد كه لازم به دلايلي كه بالا گفتم و اينكه در عبور مكعب مشكل نباشه بهتر چند ميلي تر به حداقل اون اضافه بشه

دقت كنيد عرض پل در آيين نامه نوشته شده در قسمت عرشه حداقل 50 ميلي اما ميتونه در ارتفاع متغيرباشه خب اينجا خيلي از تيم ها براي اينكه وزن سازشون كمتر كنند عرض سازه رو در ارتفاع و تاج پل كم مي كنند و دوصفحه بشكل شيب دار در بالا بهم جمع مي شند اين جمع شندگي نياز به تجربه زيادي داره و اينكه اندازه اين جمع شدگي چقدر باشه خيلي مهمه چون ماكاروني خواصيت ترد داره و نمي تونه برش تحمل كنه براي همين اگه شيب زياد باشه از قسمت اتصال شعاع به محيط دايره ميشكنه من خودماين شيوه رو قبول ندارم چه به هرحال قاب ها شيبدار شده و برش درون اغضا بوجود مياد ...



**** يه كنته كه من يادم رفت اي كاش اول شناخت طرح و طراحي رو مي گفتم بعد مي رفتيم آيينامه اما اشكال نداره فعال براي اينكه مشكلي به وجود نياد از اين به بعد به رشته هاي كه در شعاع نيم دايره هستند مي گيم المان هاي كششي ( نيرو كششي تحمل مي كنه )و اونهايي كه در محيط دايره قرار مي گيرند مي گيم المان فشاري (نيرو فشار تحمل مي كنه ) اينم دقت كنيد كه ماكاروني در فشار ضعيف و در كشش قوي هست حالا اثبات اين موارد در ادامه مي گم ....



در مورد ارتفاع خب ما در كل سه حالت داريم 1- برابر با نصف دهانه 2- كمتر از نصف دهانه 3- بشتر از نصف بهترين حالت چه از لحاظ اجرا ومحاسبات حالت نيم دايره كامل يا برابر نصف دهانه هست اما چون وزن سازه در اين مسابقه براي ما مهمه بهتر ارتفاع رو كم كنيم اما چقدر كم كنيم ؟كم كردن زياد ارتفاع باعث بالا رفتن فشار در المان هاي فشاري و اختلاف بين المان هاي فشاري ميشه و كنترل سازه رو سخت ميكنه و باعث پيچش ميشه پس بايد ارتفاع بهينه پيدا كرد ( اين همون موردي هست كه تيم برتر رو از لحاظ تحليل معرفي ميكنه ) من پيشنهادم اينه كه اين رتفاع خيلي كم ، كم بشه حالا عددش رو بايد با بررسي طول دهنه و اندازه ارتفاع مختلف در نرم افزار sap بدست آورد ....



پايين آمدگي بيشتر باري عملكرد بهتر المان كششي و كم شدن لنگر در المان عرشه كه اونم كششي هست ( اين قسمت فكر كنم براي برخي دوستان گنگ باشه كه جلوتر بيشتر توضيح مي دم .:a030: پيشنهاد من براي مسابقات راندماني اينه كه از اين پايين آمدگي استفاده نشه



تعداد گره تكيه گاه بهتر در گرايش رادماني كمتر باشه يعني در كل 4 تا كه حداقل خواهد بود







در مورد گذر نمادين خب اي يكي از قوانين مسخرههست كه فعلا وجود داره كه خدارو شكر قراره حذف بشه دليل اين قسمت هم اينه كه اصلا مربوطبه بار متمركز نميشه كه بخواد نمادين يه چيزي عبور بديم اين موضوع باعث شد بيشتريت ضعف سازه در قسمت تكيه گاه باشه و ركورد ها پايين بياد اما به چه شكل اجرا ميشه خب داور يه مكعب 5*5 از ابتدا عرشه وارد و از اخر خارج مي كنه به شكلي كه اين مكعب در طول مسير عبور خودش هيچ نيرو يا ضربه به پل وارد نمي كنه ( مكعب معلق وارد ميشه مثل شكل ) _ يكياز دلايلي كه اينقانون برنداشته شده اينه كه تو خود مسابقات جهاني هم اين قانون هست .






يه توضيح هم در مورد ريسمان بارگذاري بدم كه نبايد ارتجاعي باشه ارتجاعي بودن ريسمان باعث اين ميشه كه مقداري از نيرو صرف به كشش در آوردن ريسمان بشه البته شايد با نگاه اول بگيد اين مورد ارتجاعي بودن هم به نفع تيم ها بوده كه حذف شد اما بايد بگم كه بسته به نوع بارگذاري متفاوته مثلا در استفاده از جك استفادهاز ريسمان ارتجاعي به ضرر تيم هست اما در استفاده از وزنه و لودسل آويز ريسمان به نفع تيم خواهد بود

در مورد نوع ماكاروني خيلي سعي شده كه همه تيم ها از ماكاروني يكدست استفاده كنند بخصوص در استفاده از ماكاروني قطور براي همين محدوديت سطح مقطع عنوان ميشه . در مورد چسب هم اين تنها آيينامه اي بود كه چسب قطره هاي منع شد ... اما بدونيد چسب قطره اي جز مسابقه هست



در مورد گره مركزي بدليل ماكزيمم نيرو نقطه اي در اين محل و محل قرار گيري نخ ميزان چسب بيشتري مورد استفاده قرار ميگيره اما بازم دقت كرد كه مسابقه راندمانيه پس نبايد وزن بيخود بالا برد

ريسمان هم بايد بشكل u بسته بشه و بعد يك ميله در بين دو ريسمان قرار ميگزه و بعد يك ميله بشكل s كه از يك سمت به نيرو سنج و از سمت ديگه به ميله صاف بين دو نخ اويز ميشه



هيچ وقت بارگذاري از صفر شروع نميشه چون خود سطل و وسايل بارگذاري وزن دارند اما يه مورد ديگه هم هست ماكاروني بخاطر شرايط فيزيكي يك ضريب خستگي* داره بخاطر همين تيم ها سعي مي كنند بار اوليه زيادي به پل بدند تا زودتر به نيرو پيشباني شده برسند ... چون زمان در بارگذاري سازه خيلي مهمه و بايد در كمترين زمان نيرو وارد كرد اما قرار دادان نيرو اوليه زياد هم ميتونه يه شك به ماكاروني وارد كنه كه ميتونه تاثير معكوس داشته باشه پس اين مورد هم بايد برحسب تجربه و شناخت از موقعيت بارگذاري و مقدار نيرو پيش بيني شده توسط پل سنجيده بشه



* ضريب خستگي : تخريب سازه بخاطر تحمل نيرو در يك زمان مشخص يعني اينكه يك ماده مي تونه فلان زمان نيرو را تحمل كنه و بيشتر اين مقدار قادر به تحمل اون نيست ...



بدليل اينكه در بارگذاري دستي نيرو ضربه اي هم وجود داره ( نيروي كه ميتونه توسط ضربه دست يا ضربه خود وزنه بر وزنه ديگه به وجود بياد ) براي حذف اين نيرو كاذب در نيروسنج برنامه اي رو تعريف مي كنند كه نيرو وارده رو هر 5 ثانيه يا 2 ثانيه ثبت كنه ( اين زمان در اين نامه ها و دانشگاه ها مختلف هست )



خب اينا مواردي بود كه من در آيينامه راندماني ديدم و قابل توضيح اومد بازم اگه سوالي در مورد اين آيين نامه يا شبه هاي وجود دارد بپرسيد
