با هم متلب یاد بگیریم

[meytim 716]

مشاهده بفرمایید



4% چرا نوشتی؟؟ چرا عدد میزاری؟ همون f بزار بمونه دیگه



من ننوشتم آقای چاپمن نوشته



اقای چاپمن اشتباه کرده!!!!

باید یا f g e یکی از اینا نوشته بشه که توضیحش را بالا دادم

عدد گذاشتن که معنا نداره اخه



من یه توضیح اضافه کردم؛ شاید مشکل حل بشه:



[meytim 716]

میریم سراغ اعداد مختلط:



x=1;

y=-1;

theta_3=atan(x/y)*180/pi



theta_3 =



-45

theat_5=atan2(y,x)*180/pi



theat_5 =



-45

دو دستور دقیقا یکی است.فقط نکته قابل توجه این است که در هنگام استفاده از دستورatan2 ابتدا مخرج و سپس صورت عبارتی که تقسیم میشود نوشته می شود.



atan2 بیانگر آرك تانژانت چهارناحيه‏ اي هست. در شبیه‏ سازی مکانیزمها برای ساده کردن کار، لازم شده که چنین تابعی تعریف بشه تا در روابط سینماتیک [معکوس] و دینامیک [معکوس] مکانیزمها، به جای یک تابع چند ضابطه‏ ای از این تابع استفاده بشه. برای مطالعه بیشتر به کتابهای دینامیک ماشین، طراحی مکانیزمها، یا روباتیک مراجعه کنید.

گوشزد: آرك تانژانت رو با آرك تانژانت چهارناحيه‏ اي اشتباه نگیرید؛ یکی برای دو ناحیه تعریف شده و دیگری برای چهار ناحيه. ارتباطشون رو در زیر ببینید:



[M!Zare 48,037]

با تشکر فراوان از جناب مهندس

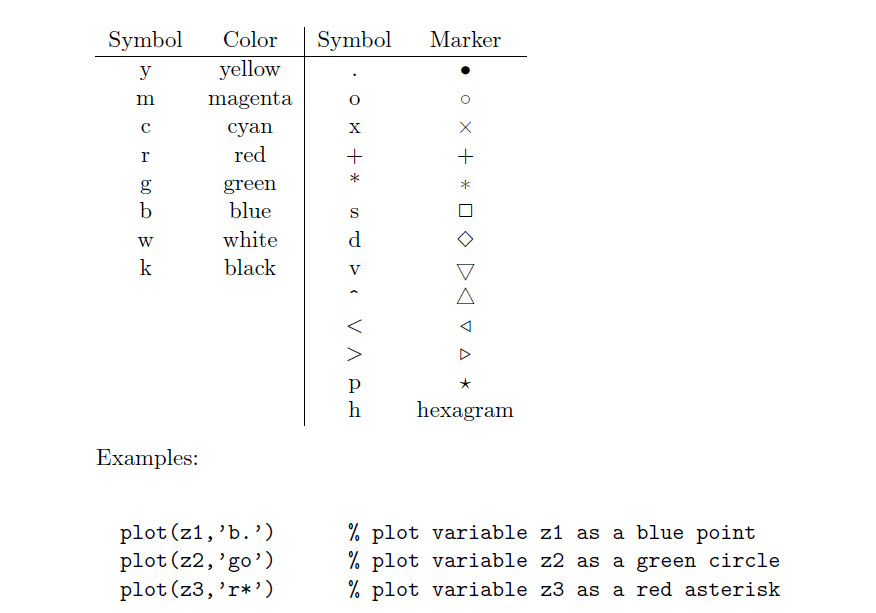

برای رسم نقاط در دستگاه مختصات مختلط از دستور plot استفاده میکنیم.اما جالبه که به کمک پارامترهایی میتوان شکل و رنگ نقطه رو تغییر داد.

[M!Zare 48,037]

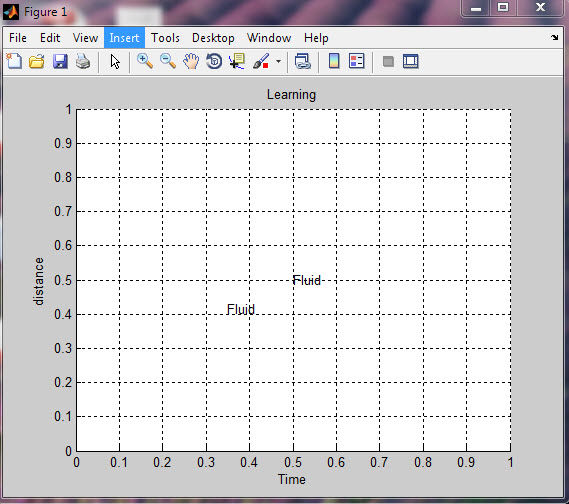

>> grid on

>> gtext('Fluid')

>> text(0.5,0.5,'Fluid')

>> xlabel('Time')

>> ylabel('distance')

>> title('Learning

میتوان متنی را در مکانی خاص نوشت.

ابتدا دستگاه مختصات را با استفاده از دستور grid onخط کشی میکنیم.

دستور gtext برای نوشتن متن مورد استفاده قرار میگیرد.و پس از اجرای آن توسط ماوس مکان نوشته را خودمان مشخص میکنیم.

اما اگر بخواهیم نوشته از یک مختصات خاص شروع شود از دستور text استفاده کرده.و به ترتیب مختصات افقی و عمودی را وارد میکنیم.

با استفاده از دستور xlabel نوشته محور افقی را مینویسیم.و با استفاده از ylabel نوشته محور عمودی.

برای نوشتن عنوان نیز از دستور title استفاده مینماییم.



[M!Zare 48,037]

z=1+0.5j;

square axis;

plot(z,'b.');

compass(z

چرا محور مختصات را دایره ای ترسیم میکنه?.حتی دستور فاصله گذاری محورهای مختصات رو هم اضافه کردم..ولی شکل اصلاح نشد.

z=1+0.5j;

axis([-2 2 -2 2]);

square axis;

plot(z,'b.');

compass(z



[meytim 716]

z=1+0.5j;

square axis;

plot(z,'b.');

compass(z

چرا محور مختصات را دایره ای ترسیم میکنه?.حتی دستور فاصله گذاری محورهای مختصات رو هم اضافه کردم..ولی شکل اصلاح نشد.

z=1+0.5j;

axis([-2 2 -2 2]);

square axis;

plot(z,'b.');

compass(z





ـ عملاً فقط خروجی خط اول و آخر برنامه رو می بینید؛ چون فقط یک پنجره گرافیکی باز کردید.

ـ دستور square axis فکر نمی کنم درست باشه، شاید موقع paste جای کلمه هاش عوض شده باشه. برای درست دیدن برنامه ها شاید بشه از code استفاده کرد.

ـ دستور axis رو باید بعد از یک دستور رسم، مثل plot، استفاده کنید.

ـ متلب یک دنیا دستور داره؛ توی راهنمای متلب طرز به کار بردن دستور compass رو نگاه کردم؛ من کاربردی از اون رو در زمینه کاری خودم ندیدم. شما هم اگه ازش کاربردی نمی بینید، برید سراغ یه دستور دیگه و روش وقت نذارید. اما جواب پرسش شما رو بگم؛ compass از دستور polar برای رسم نمودار در مختصات قطبی استفاده می کنه. برای همین انتظار اینکه نمودارش رو در مختصات دکارتی نمایش بده انتظار به جایی نیست.

ـ در زیر انواع نمودارهای دوبعدی متلب رو از راهنمای متلب آوردم (البته غیر از اینها برای کارهای خاصی انواع دیگری هم داره، هرکس خودش هم می تونه انواع جدیدی بهش اضافه کنه)؛ سفارش من اینه که فقط اونهایی رو که به دردتون می خوره یاد بگیرید. برخلاف دیگران، سفارش می کنم که روی اونهایی که با ez شروع می شن وقت نذارید.



[M!Zare 48,037]

شیوه های نوشت آرایه و فراخوانی آن:

>> x=[1 2 3 4 5 6 7 8 9 10]

برای ایجاد هر ستون از کاما و یا space استفاده میکنیم.

x =



1 2 3 4 5 6 7 8 9 10



>> x(1:5)

داده های اول تا پنجم را مینویسد.

ans =



1 2 3 4 5



>> x(6:end)



ans =



6 7 8 9 10



>> x(1:2:10)

داده های اول تا دهم را یکی در میان مینویسه.یعنی داده دومی بعد از داده اول را مینویسد.

ans =



1 3 5 7 9



>> x(10:1)



ans =



Empty matrix: 1-by-0



>> x(10:-1:1)



ans =



10 9 8 7 6 5 4 3 2 1

برای شمارش معکوس باید از دستور بالا استفاده کرد...در غیر اینصورت برنامه قادر به بازگشت و کم کردن نیست.

[M!Zare 48,037]

y=3*x



y =



3 6 9 12 15 18 21 24 27 30



y([1 7 4 9])



ans =



3 21 12 27

برای نمایش پاسخ های یک مسئله بصورت گزینشی میتوان از دستور بالا استفاده نمود.ترتیب آرایه ها مهم نیست.

[M!Zare 48,037]

>> a=[1.25 3.67];

>> b=[1 2 a]

میشه بجای نوشتن آرایه های تکراری در یک بردار از آرایه های بردار متشابه استفاده کرد.

b =



1.0000 2.0000 1.2500 3.6700



>> b(3)=3

برای جایگزینی یک عدد بجای آرایه سوم این دستور بکار میرود.

b =



1.0000 2.0000 3.0000 3.6700



>> b(2)=-9

حتی میتوان اعداد منفی رو بجای یک عدد مثبت جایگزین کرد.

b =



1.0000 -9.0000 3.0000 3.6700



>> b(6)=10

برای جایگذاری اعداد در ستون هایی که در ماتریس اصلی نداریم ،شماره آرایه را مشخص کرده و مقدار آن را وارد میکنیم..برنامه بجای داده های مابین آخرین آرایه تا آرایه مربوطه صفر میگذارد و تعداد ستون ها را بسط میدهد.

b =



1.0000 -9.0000 3.0000 3.6700 0 10.0000

[M!Zare 48,037]

>> x=0:5

آرایه های ما بین صفر و پنج را با در نظر گرفتن فاصله پیش فرض(یک)مینویسد.اعداد ابتدا و انتهایی را فقط مشخص میکنیم.

x =



0 1 2 3 4 5



>> x=0:2:5

علاوه بر مشخص کردن اعداد ابتدایی و انتهایی،فاصله بین اعداد را نیز مشخص میکنیم.

بترتیب از سمت چپ:شروع-نمو-انتها

x =



0 2 4

[M!Zare 48,037]

>> linspace(0,25,5)

برای تقسیم فاصله بین دو عدد به تعداد فواصل مشخص مساوی این دستور مورد استفاده قرار میگیره و به ترتیب از سمت چپ مقدار اولیه،مقدار نهایی و تعداد اعداد را وارد میکنیم.

ans =



0 6.2500 12.5000 18.7500 25.0000



>> logspace(0,1,11)

اینن دستور نیز مانند دستور قبلی است با این تفاوت که بجای اعداد اولیه و نهایی ،توان های اولی و نهایی عدد 10 را وارد میکنیم.

ans =



Columns 1 through 10



1.0000 1.2589 1.5849 1.9953 2.5119 3.1623 3.9811 5.0119 6.3096 7.9433



Column 11



10.0000



>> x=[2 4 7];

>> length(x)

تعداد آرایه های بردار را مشخص میکند.

ans =



3



>> y=[2;4;6;7]

برای نمایش بردار بصورت ستونی،ما بین اعداد از ; استفاده میکنیم/

y =



2

4

6

7



>> d=y'

برای تبدیل ماتریس ستونی به سطری و بالعکس از ' استفاده میکنیم.

d =



2 4 6 7

[M!Zare 48,037]

>> a=[2+5j 1+3j 8-j]

a =



2.0000 + 5.0000i 1.0000 + 3.0000i 8.0000 - 1.0000i

اگر بردار ما شامل اعدا مختلط باشد هنگام استفاده از ' نه تنها جای سطر و ستون عوض میشود،بلکه هر عدد مزدوج نیز میشود.

>> b=a'



b =



2.0000 - 5.0000i

1.0000 - 3.0000i

8.0000 + 1.0000i

برای جلوگیری از مزدوج شدن اعداد مختلط قبل از استفاده از ' نقطه میگذاریم.

>> c=a.'



c =



2.0000 + 5.0000i

1.0000 + 3.0000i

8.0000 - 1.0000i

[M!Zare 48,037]

>> x=0:4;

>> y=5:5:25;

>> a=[x' y']

تعریف کردن ماتریس با استفاده از دستورهای پیشین

a =



0 5

1 10

2 15

3 20

4 25



>> a(5,2)

انتخاب یک درایه ماتریس :ابتدا سطر و سپس ستونه مربوطه را مشخص میکنیم.

ans =



25





[M!Zare 48,037]

>> a=[1,0,0;1,1,0;1,-1,0;0,0,2]



a =



1 0 0

1 1 0

1 -1 0

0 0 2

برای انتخاب سطرها و ستون های خاصی از ماتریس از دستور روبرو استفاده میکنیم.اگر دو طرف:عددی نوشته نشود کل مقادیر آن سطر یا ستون را در نظر میگیرد.

>> a_1=a(:,2:3)



a_1 =



0 0

1 0

-1 0

0 2



[M!Zare 48,037]

>> a=[2 4 7];

>> b=[3 5 1];

برای ضرب و تقسیم و به توان رساندن آرایه های نظیر به نظیر ماتریس در متلب قبل از علامت های ضرب و تقسیم و توان از dot استفاده میکنیم.

>> c=a.*b



c =



6 20 7



>> d=a.^b



d =



8 1024 7



>> e=a./b



e =



0.6667 0.8000 7.0000



[M!Zare 48,037]

مثالی با توجه به مطالب خوانده شده.

تمام مطالبی که پس از % نوشته شده برای شرح بیشتر و نظم موضوع است و تاثیری بر روند حل ندارد.

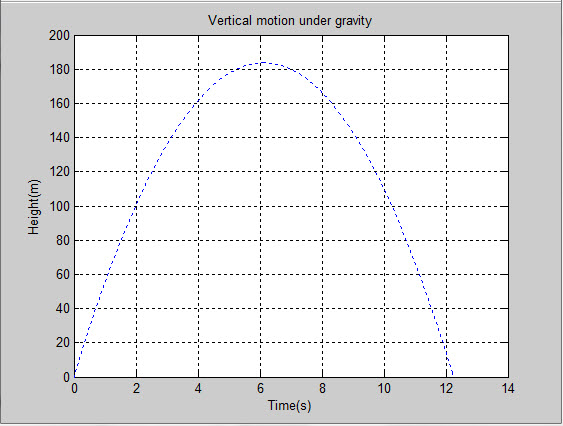

An object is thrown vertically upward with an initial speed v, under acceleration of gravity g.Neglecting air resistance, determine and plot the height of the object as a function of time, from time zero when the object is thrown until it returns to the ground.

The height of the object at time t is h(t) = vt − 0.5*g*t^2

The object returns to the ground at time tg, whenh(tg) = vtg − 0.5*g*tg^2= 0 or tg =2*v/g

If the initial velocity v is 60 m/s, the following script will compute and plot the vertical height as a function of the time of flight.



>> %vertical motion under gravity

>> %define input value



>> g=9.8; %acceleration of gravity



>> v=60; %initial speed(m/s)



>> %calculate times



>> t_g=2*v/g; %time(s)to return to ground



>> t=linspace(0,t_g,256); %256 element time vector(s)



>> %calculate value for h(t)



>> h=v*t-0.5*g*t.^2; %height(m)



>> %plot h(t)



>> plot(t,h,':'),title('Vertical motion under gravity'),xlabel('Time(s)'),ylabel('Height(m)'),grid



[M!Zare 48,037]

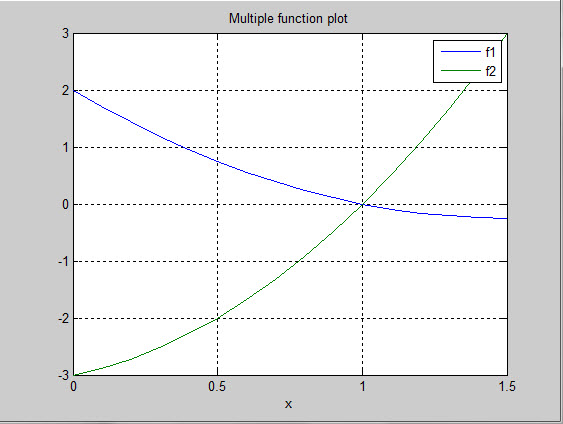

رسم دو چند جمله ای در یک نمودار:



میشه در مورد این برنامه توضیحی بفرمایید.

[somayeh mech 2,005]

من ميخوام نمودار تغييير مكان پيرو بر اساس دوران بادامك(تغيير مكان و زاويه دوران بادامك و دارم) و بكشم بعد از اون 2 بار مشتق بگيرم .نموداراي اين 2 مشتقم ميخوام.تو matlab چه جوري برنامه شو بنويسم؟؟تو excel نمودار اولو كشيدم نميدونم درجه معادله چند انتخاب كنم(3-4 يا5).كه از اين معادله مشتق بگيرم.طرز نوشتن معادله رو ميگين؟؟؟؟؟ خواهشا هر كي ميدونه تا 2شنبه بگه. 3شنبه تحويلشه

[meytim 716]

رسم دو چند جمله ای در یک نمودار:



میشه در مورد این برنامه توضیحی بفرمایید.









ـ "اگر x يك بردار باشد و y بيش از يك ستون داشته باشد، دستور plot(x,y) نمودار تغييرات هركدام از ستونهاي ماتريس y را نسبت به x مي كشد." مرجع: صفحه 17 کتاب شگردهای عددی

ـ "اگر x و/يا y ماتريس باشد، دستور plot(x,y) نمودارهايي مشابه حالت پيش‏گفته مي كشد. البته x و y بايد از نظر ابعادي همخوان باشند." مرجع: صفحه 18 کتاب شگردهای عددی

ـ مشابه قوانین بالا برای ماتریسهای مختلط هم وجود داره.



در مثالی که گذاشته اید ضرورتی برای استفاده از این شیوه کشیدن نمودار وجود ندارد، اما این روش گاهی اوقات کار کشیدن نمودار را بسیار آسان می کند و آن هم هنگامی است که قرار باشد نمودار تغییرات چندین تابع (یا رابطه) را بکشیم که از یک یا چند ضابطه همسان تبعیت می کنند. در نمونه زیر این مسأله نشان داده شده است.

نمونه ـ نمودارهای خطوط (تراز) افقی و عمودی و تصویر آنها تحت نگاشت همدیس w = z^2 به صورت زیر است:

% Engg Math, Kreyszig, Page: 806
% w = z^2
xc=0.5:0.5:2;yc=linspace(-2.5,2.5,50);
[xd,yd]=meshgrid(xc,yc);
yk=0.5:0.5:2;xk=linspace(-2.5,2.5,50);
[x,y]=meshgrid(xk,yk);
x=x.';y=y.';

z=x+i*y;
zd=xd+i*yd;

subplot(1,2,1)
plot(z,'LineWidth',2),hold on
plot(zd,'--','LineWidth',2)
axis('equal','tight')
xlabel('x'),ylabel('y'),title('z = x + iy')

w=z.^2;
wd=zd.^2;
subplot(1,2,2)
plot(w,'LineWidth',2),hold on
plot(wd,'--','LineWidth',2)
axis('equal','tight')
xlabel('u'),ylabel('v')
title(['w = u + iv = z^2'])



[meytim 716]

من ميخوام نمودار تغييير مكان پيرو بر اساس دوران بادامك(تغيير مكان و زاويه دوران بادامك و دارم) و بكشم بعد از اون 2 بار مشتق بگيرم .نموداراي اين 2 مشتقم ميخوام.تو matlab چه جوري برنامه شو بنويسم؟؟تو excel نمودار اولو كشيدم نميدونم درجه معادله چند انتخاب كنم(3-4 يا5).كه از اين معادله مشتق بگيرم.طرز نوشتن معادله رو ميگين؟؟؟؟؟ خواهشا هر كي ميدونه تا 2شنبه بگه. 3شنبه تحويلشه



از چندجمله ایهای تکه ای باید استفاده کنید. از وقتش گذشته یا هنوز وقت دارید؟
