حدس عکس عمرانیا ...

[Artaria 13,629]

هیشکی بلدنیس

امیر رضا جوابشو بگو لطفا



به نظر من اگه بعد از یه روز کسی نتونست جواب بده، اونیکه عکس میذاره بگه جوابشو و یه عکس دیگه بذاره تا تاپیک فراموش نشه و از رونق نیفته

در این صورت آن شخص برنده و افراد دیگر خواهند سوخت ( به یاد بازیهای بچگی )

[Construction 4,752]

دال پیش تنیده...

[El Roman 31,720]

دال پیش تنیده...

[Amir R. Haddadi 9,164]

بله درسته دال پيشتنيده هست البته پس تنيده بودش اما چون تو عكس از اجرا فرقي وجود نداره درستههههه



اما اون قيف و قرطوم براي اينه كه داخلش ملات گروت ميريزند البته راستشو بخواهيد خودمم نفهميدم واسه چي پرسيدم اما قانع نشدم آخه گفتش براي اينكه كابل ها حفظ باشن .... اون شيلنگ هم براي اينه كه بهمون بگه داخل خرطوم كاملا پر شده ...

يادتون نره اين عكس براي سقف پس تنيده بود يعني اول بتن ريزيش مي كنند بعد 7 روز كه بتن مقاومت گرفت كابل ها رو تا حد يه استاندار مي كشند ... ظاهرا استاندارشم تو ايران براي شركت ccl هست

[Construction 4,752]

روش های پیش تنیدگی:

اعمال نیروهای پیش تنیدگی به دو روش پیش کشیده و پس کشیده صورت میگیرد.بدین معنی که عملیات کشش کابل ها می تواند پیش از بتن ریزی یا پس از بتن ریزی انجام شود.

در روش پیش کشیده ابتدا کابل ها روی بسترهای پیش ساخته در حد فاصل دو انتها کشیده میشوند.بعد از بتن ریزی و کسب مقاومت لازم،با بریدن کابل ها نیروی کششی موجود به صورت فشاری به بتن منتقل میگردد.این روش در کارگاه ها یا کارخانه های تولید قطعات بتنی مورد استفاده قرار گرفته و معمولا محصولات تولید شده بصورت پیش ساخته می باشد.

در روش پس کشیده کابل ها (که داخل غلاف های محافظی هستند) در قطعه موردنظر قرار می گیرند.سپس عملیات بتن ریزی انجام شده و پس از اینکه بتن به مقاومت فشاری مورد نیاز رسید،کابل ها کشیده و مهار می شوند. این روش هم در ساخت قطعات پیش ساخته و هم برای اجرای در محل مورد استفاده قرار میگیرد.

پس کشیدگی به دو صورت چسبیده و یا نچسبیده قابل اجرا است.

بتن پیش تنیده = Prestressed Concrete

1- پیش کشیده = Pre Tensioning

2- پس کشیده = Post Tensioning





پس کشیده = Post Tensioning

1- چسبیده = Bonded

2- نچسبیده = Un bonded



سیستم چسبیده (Bonded):

در این روش چند کابل داخل یک غلاف فلزی قرار گرفته و همگی به یک مهار انتهایی ختم میشوند. مهار های انتهایی در محل مناسب روی قالب نصب شده و پس از بتن ریزی و عملیات کشش، مواد پر کننده (گروت) داخل غلاف ها تزریق میشود. عاجهای روی جداره غلاف طوری طراحی شده اند تا درگیری مناسبی با بتن ایجاد کنند. بدین ترتیب بین کابل و بتن، پیوند (Bond) قابل قبولی ایجاد میگردد.



منبع : برگرفته از کاتالوگ یکی از شرکت های اجرا کننده.

[Construction 4,752]

این دیگه چیه...



[Amir R. Haddadi 9,164]

ممنون از سينا بخاطر توضيحاتش....

اما من هنوز نفهميدم اين گروت واسه چيه ... خب چرا توش چيزه ديه نميريزند .... من چه ميدونم هرچي

----------------

سينا ببينم شربت تمشك نيست

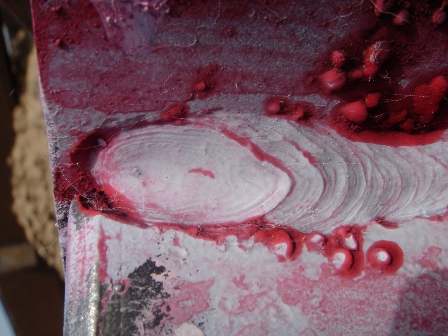

نه فكر كنم جوشه ... اما جوش چي و كجا ررو داره جوش ميده نمي دونم....

نكنه يه نوع تست جوشه من خبر ندارم !!!!!!

[Artaria 13,629]

چقد خوشمزه به نظر میاد

منم فک کنم یه نوع تست جوشه که با اسپری انجام میشه

[Construction 4,752]

تست غیر مخرب جوش با اسپری رنگ نافذ...

[Artaria 13,629]

یه سوال ساده :



در اتصال تیر به ستون در شکل زیر ، بالها چرا به ستون وصل نشدن؟



[rezanassimi 9,036]

چون اتصال سادست. فقط برا تحمل نیروی برشی طراحی شده

[Artaria 13,629]

اتصال مفصلی ست

درسته

[آرانوس 6,500]

یه چی من بلت بودم اگه گذاشتین بگم:w00:

[rezanassimi 9,036]

یه چی من بلت بودم اگه گذاشتین بگم:w00:





چیکار کنم خو

خودش از دهنم پرید بیرون :45645:

[El Roman 31,720]

این دیگه چیه...



اینا خیلی باحالن , یه بار ریخته بود رو دست استاد ما تا 1 سال دستش صورتی بود البته من ندیدم خودش میگفت

[آرانوس 6,500]

چیکار کنم خو

خودش از دهنم پرید بیرون :45645:



:banel_smiley_4:



من فقط مسئول اینم که بعدی

[Artaria 13,629]

چرا کسایی که جواب درست میدن، عکس نمیذارن؟؟؟

[Artaria 13,629]

اصن خودم عکس میذارم



این بتن برای چی اجرا میشه؟



[El Roman 31,720]

جلوگیری از تماس با عوامل محیطی؟

[Artaria 13,629]

جلوگیری از تماس با عوامل محیطی؟

درسته، بتن محافظتی هستش

عکس بعدی رو بذار لطفاً
