در این تاپیک در مورد نیکولا تسلا مهندس آمریکایی - صرب و ایده های او مخصوصا کویل تسلا بحث میکنیم:flowerysmile::flowerysmile:

[Cannibal 3,348]

ممنونم از امین جان.

از اینجا به بعد من هم هستم و به سوالاتتون جواب میدم.

و برای شروع باید بگم که کویل تسلا چی هست اصلا:(راستی من چجوری فایل هامو قرار بدم طوری که فقط بچه های سایت بتونن ببینن؟)

برای اطمینان من کل نوشته رو بصورت لینک درآوردم. روش کلیک نکنید



کويل تسلا[1] يک سامانه مبدل هم‌نوايي[2] (تشديد نوساني) است که توسط تسلا در 1891 اختراع شد. اين دستگاه براي توليد جريان متناوب ولتاژ بالا، جريان پائين و در نهايت فرکانس بالا استفاده مي‌شود. ساده‌ترين عناصر اين دستگاه يک سيم‌پيچ اوليه، سيم‌پيچ ثانويه، کليد ولتاژ بالا و يک خازن است که البته ملحقاتي نيز مي‌توان به آن اضافه کرد. تسلا از اين دستگاه براي روشنايي، آزمايش روي خواص فسفرسانس، توليد اشعة ايکس، پديده‌هاي جريان متناوب فرکانس بالا و البته انتقال بی‌سیم انرژي استفاده مي‌کرد.

طرحهاي کويل‌هاي ابتدايي از يک منبع ولتاژ معمولي به زياد(ترانسفورماتور یا ژنراتورهای ولتاژ بالا)، يک يا چند خازن ولتاژ بالا و يک دهانه‌ي جرقه[3] که جريان فرکانس بالا را به‌صورت پالس‌هايي به سيم‌پيچ اوليه‌ چندلايه مي‌فرستد، تشکيل مي‌شدند. سيم‌پيچ ثانويه‌ي چندلايه که متشکل از دورهاي زيادي از سيم لاکي است هم توسط سيم‌پيچ اوليه و براثر القاي الکترومغناطيس برانگيخته مي‌شد. کويل‌هاي نوع بعد از سيم‌پيچ‌هاي تک لايه استفاده مي‌کنند.

طـرزکـارکويل تسلا از ترانسفورماتورهاي ديگر(مثلاً با هستة آهني) متفاوت است. در يکترانسفورماتور معمولي سيم‌پيچ‌ها حدوداً 97 درصد با هم هم‌نوا شده‌اند، که اين عدد در کويل تسلا به حدود 10 تا 20 درصد مي‌رسد؛ هرچند بعضي از کويل‌ها که خيلي دقيق هم‌نوا شده‌اند حدود 80 درصد انرژي ذخيره شده در خازن را به سيم‌پيچ ثانويه منتقل مي‌کند. سيم‌پيچ اوليه و ثانويه اغلب در يک فرکانس خاص با هم هم‌نوا[4] مي‌شوند (25 کيلوهرتز تا 2 مگاهرتز).

لوازم مورد نیاز:

1-لوله پولیکا (نباید آهنی باشه و سیاه هم نباشه)

2-سیم مسی لاکی به مقدار زیاد(ضخامت حدودا 0.5 میلیمتر باشه بهتره)(نازکتر باشه کار سخت تر و امپدانس بالاتر و اگه کلفت تر باشه، حجیم تر میشه . هرچند بهتره)

3-سیم مسی ضخیم به مقدار کمتر(میتونید از لوله کشی مسی استفاده کنید که برای گاز توی اتاق(روشنایی) استفاده میشه، استفاده کنید.)

4-ترانسفورماتور(اگه دانشگاه آزمایشگاه های ولتاژ(High Voltage) داشت که میتونین از ترانسای آونجا استفاده کنید. مگرنه میتونید از لاله زار ترانس لامپ نئون بخرید که ولتاژاشون حدود 12000 و جریانشون 30 میلی آمپره(هرجا بتونید ولتاژ بالا رو با جریان بالا بگیرید بهتره))

5-خازن(منظورم خازن توی مدار چراغ چشمک زن نیست. بلکه منظورم یه خازنه که بتونه 12000 ولت رو تحمل کنه و نپکه. این یه قلم رو یا باید برقی باشید که بدونید از کجا تهیه کنید و یا خودتون بسازید(شخصا فکر میکنم پاساژ امجد داشته باشدش) طرز ساختش رو بعدا میگم و اگه هر نوع دیگه ای تو ذهنتون بود مطرح کنید)

6-ابزار آلات و مقدار سیم معمولی برای انتقال نیرو

7-2 تا پیچ(ترجیحا خودرو بخاطر نوک تیزش) برای اسپارک گپ

من بعد از توضیح دادن و قرار دادن مدار، فکر میکنم شما بتونید خودتون برای هرکدوم از اینا جاگزین پیدا کنید.

[1] - Tesla Coil

[2] - Resonant Transformer

[3]- Spark Gap

[4]- Tune

[Cannibal 3,348]

برقیا چه استقبالی کردن.

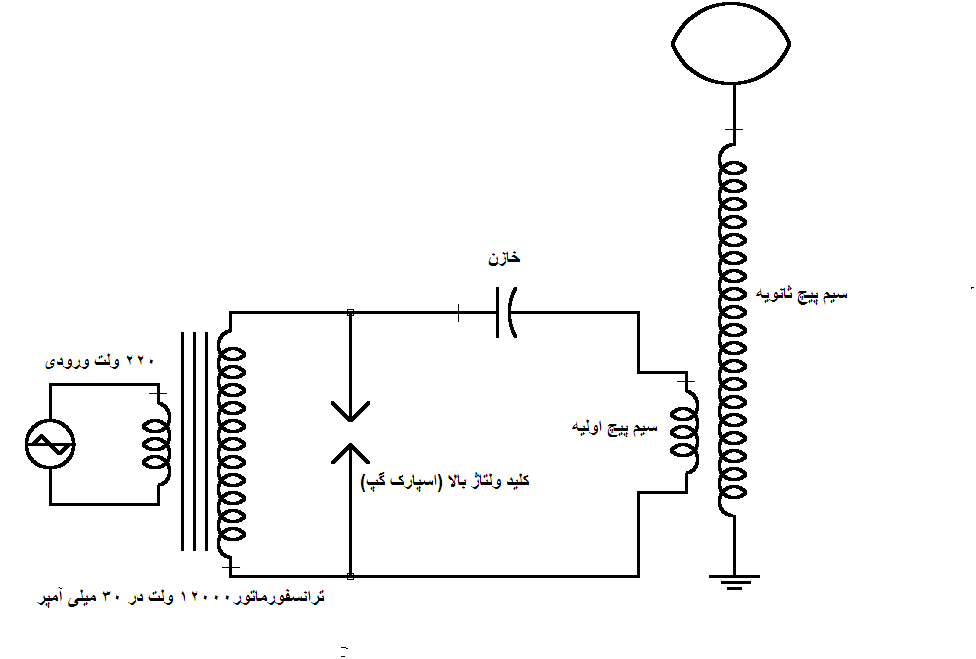

حالا شماتیک رو قرار میدم و بعد به طرز ساخت میپردازم.(شماتیکش میتونه مورد خوبی برای بحث باشه.)

[am in 25,041]



لازمه که ذکر کنم این ترانسها حدودا قیمتشون 20 هزارتومن هستش





یه سوال

خازنی که استفاده کردین چند فاراده؟

[Cannibal 3,348]

این ترانسی که شما عکسشو گزاشتید بصورت الکترونیکی افزایش ولتاژ میره نه الکتریکی(سیمپیچی) بنابراین اولین تلفاتتون میشه. و اصلا کار نمیکنه.

شما باید از ترانسی که هسته ی فریت داره و ...... استفاده کنید که حدود 30 هزار تومن هم قیمتشه.

خازن من که از شیشه و آلومینیوم ساخته شده حدود 15 نانوفاراده.

[am in 25,041]

این ترانسی که شما عکسشو گزاشتید بصورت الکترونیکی افزایش ولتاژ میره نه الکتریکی(سیمپیچی) بنابراین اولین تلفاتتون میشه. و اصلا کار نمیکنه.

شما باید از ترانسی که هسته ی فریت داره و ...... استفاده کنید که حدود 30 هزار تومن هم قیمتشه.

خازن من که از شیشه و آلومینیوم ساخته شده حدود 15 نانوفاراده.

مگه نگفتین ترانس نئون؟

خب اینم ترانس لامپ نئونه دیگه





خازن رو خودتون ساختین؟



سیم پیچیهایی که انجام دادین چند دور بوده؟؟؟؟

[Cannibal 3,348]

درسته ولی هر گردی که گردو نیست

منظور من اینه. اونا الکترونیکی اند و اگه ازشون کاری غیر از نئون بخوای، از بین میرن.



خازن رو بله خودم شاختم . سیمپیچ اولیه ام 17 دور و ثانویه 1700 دور سیم مسی 0.25 میلیمتر

چرا کسی نمیاد؟

[am in 25,041]

درسته ولی هر گردی که گردو نیست

منظور من اینه. اونا الکترونیکی اند و اگه ازشون کاری غیر از نئون بخوای، از بین میرن.



خازن رو بله خودم شاختم . سیمپیچ اولیه ام 17 دور و ثانویه 1700 دور سیم مسی 0.25 میلیمتر

چرا کسی نمیاد؟

آها

مرسی





فصل امتحاناس و برقم رشته فیل کشه چه برسه به دانشجو

منم دیگه کم کم باید برم سر درس





سیم پیچ اولیه 17 دور همون 0.25 بود یا همون لوله گاز؟

[Cannibal 3,348]

نه من از سیم مسی به ضخامت 3 میل استفاده کردم.

[am in 25,041]



[Cannibal 3,348]



hاگه از مدارهای محافظ برای ترانستون استفاده نکنید، این مدار خیلی براش خطرناکه. نمیدونم چرا و فقط میدونم خطرناکه.:127fs1601347:

[Cannibal 3,348]



تسلا در کلرادو اسپرینگز. قوسها بیش از 7 متر طول دارن. با همین دستگاه برق رو انتقال داد و 30 متر قوس گرفت.





توضیحات زیرش کامله فقط باید اضافه کنم لامپ بصورت بیسیم روشن شه.

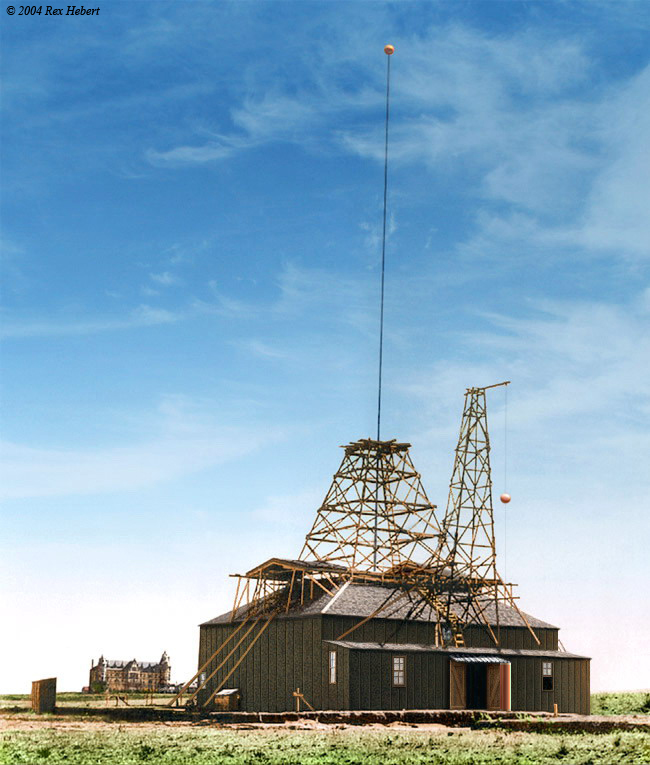

آزمایشگاه مرموز تسلا در کلرادو اسپرینگز





تصویرX-Ray از پا. گرفته شده توسط تسلا.

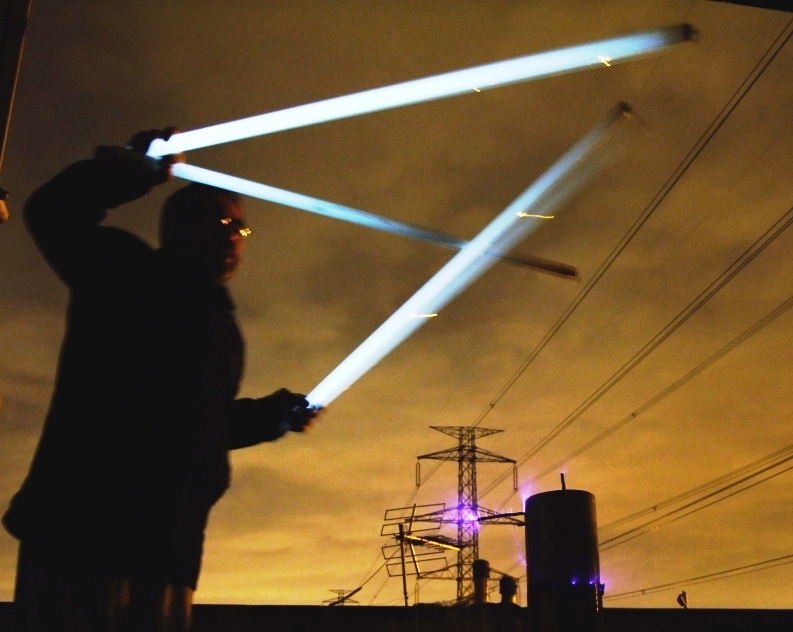

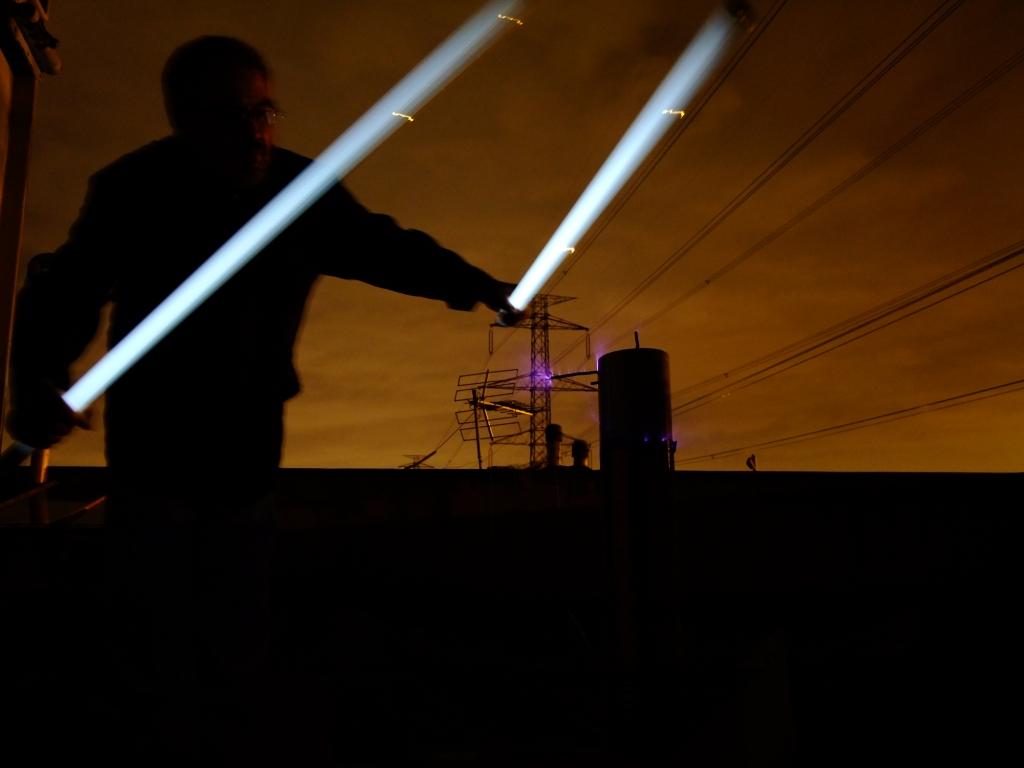

شیرین کاریه من و کویلم



[anati 24]

با سلام شما به طرز ساخت اشارهای نکرده ایدیا شاید من این طوری فکرمی کنم اگر می توانید راهنمایی کنید

[Cannibal 3,348]

چون کسی ابراز علاقه نکرد منم سرد شدم...مگرنه 2 تا عکس آخر پست قبلیم کار خودمه

[anati 24]

سلام راستی من تسلا کویلی که شما اموزش دادید ساختم اما جایی که مازندگی میکنیم ترانس نئون گیر نمیاد اگر شما راهنمایی کنید که بتونم ترانس مثل ترانس نئون بسازم ودستگاه روباش راه بندازم خیلی ممنون میشم راستی ما توی شهر هندیجان زندگی میکنیم توی استان خوزستان من هم خیلی دوست دارم که ان هاهم تسلا کویل منودیدن خوششون امد وساختن تقریبا یه 40نفری میشن اما ان هاهم مثل من با کمبود ترانس نئون یا هر ترانس دیگری مواجه شدن لطفا کمک کنید سرد نشین من یک مداری ساختم با لامپ کم مصرف وترانسhvتلوزیون ساختم دستگاه رو راه مینداخت به دوستانم هم ارائه دادم ام در هنگام روشن کردن دستگاه جرقه از 4سانت بیشتر تجاوزنمی کرد لطفا کمک کنید

[anati 24]

راستی عکس های تسلا کویلم راهم میزارم

[Cannibal 3,348]

خوبه...خوشحال شدم از اینکه اونجا هم صاحب کویل شد :)

هر چی زودتر عکس بزاری سریعتر به جوا میرسی... مطمئنن اونجا پیدا میشه جایی که تبلیغات لامپ نئون درست کنه.(جهت اطلاع همونایی که پشت شیشه مغازه میزارن و مثل لامپ روشن میشه . حاوی نوشتست و اکثرن قرمزه)

هر جایی که از اینا میسازه میتونه تورو به ترانس برسونه فقط دقت کن ترانس نباید الکترونیکی باشه. حتمن باید سنگین و سیمی باشه(معمولن سبزن)

راجع به آرک هم باید دید که فرکانس سیمپیچهات تا چه حد تشدید ایجاد میکنن(اصلن ایجاد میکنن؟)

باید فرکانس جفتشونو حساب کنی. مهم سیمپیچ ثانویست چون تعداد دورهای سیمپیچ اولیه قابل تنظیمه. و اون بالا هم از یه جسم تیز استفاده کن مثل آجار4سو
