سلام

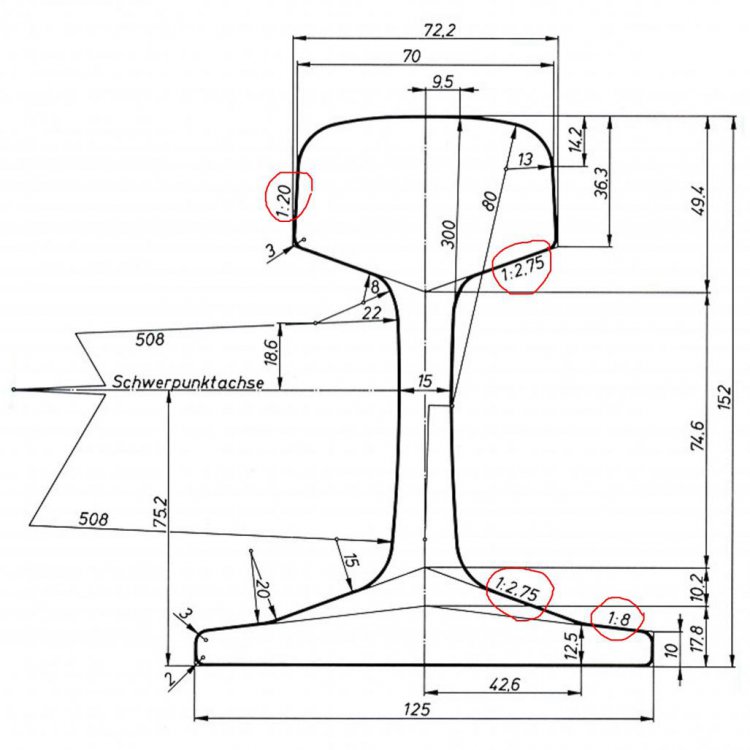

كسي ميتونه به من كمك كنه؟ در نقشه اي كه در فايل ضميمه قرار دادم. دور عددهايي كه مفهومشون رو نميدونم خط كشيدم. فقط ميدونم نسبت باريك شدگيه ولي نميدونم براي ترسيم چطور بايد ازش استفاده كنم يا زاويه رو پيدا كنم.

uic 50-2.jpg

  • Like 3
لینک به دیدگاه

نسبت مخروطی شدن .

1/2.75

یعنی شیب . خوب شیب هم یعنی تانژانت .

دیگه خودت واردی دیگه. زاویه رو بدست بیار و خط رو رسم کن. هرچند که این نقشه ایرادی داره که اون هم اندازه گذاری اضافی هست . یعنی مثلا عبارت 1:8 لازم نیست . وجود داشته باشه .

پاینده باشی ///:icon_gol:

  • Like 5
لینک به دیدگاه

تمامی نسبت های داده شده در این مقطع اضافی هستند و جنبه کمکی دارند چون نقاط ابتدا و انتهای تمامی لبه های شیب دار توسط اندازه های دیگر تعریف شده اند.

  • Like 4
لینک به دیدگاه

آره همونطور كه دوستان گفتن تعريف تانژانت شيبه به صورت نسبت ضلع مقابل يعني 1 و ضلع مجاور مثلا 2.75 كه اگه رسم كني شيبت به دستت مياد

موفق باشي،يا علي
