[TRgroup] ساخت برند تبلیغاتی در تری دی مکس - قسمت اول


ارسال های توصیه شده

Presenting a Brand Using 3Ds Max (قسمت اول)



Software: 3Ds Max

Difficulty: Beginner

Completion Time: 1 hour

برای دیدن ادامه آموزش بر روی قسمت دوم کلیک کنید.



نتیجه نهایی








این آموزش در دو قسمت ارائه میشه و موضوعاتی مانند Lighting, Applying Materials, Studio Settings, Rendering and Exporting رو پوشش میده ...





گام 1:

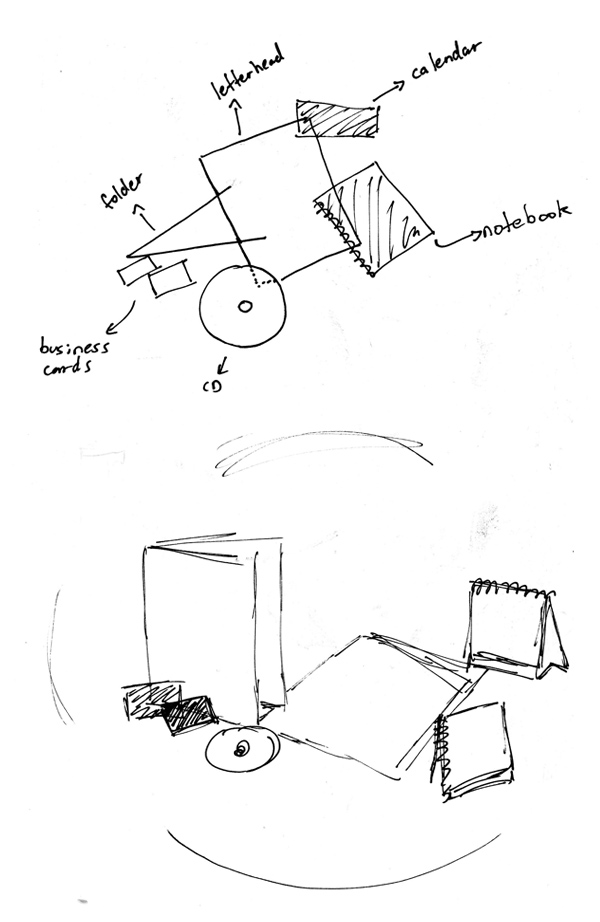

در گام اول طرح مورد نظرتون رو بر اساس اشیاء ساکن درونش در ذهنتون تجسم کنید یا رو یک برگه بکشید. بهتره اشیاء به جای اینکه بر روی خط راست قرار بگیرند به صورت دایره ای چیده شوند، تا مشتری رو به خودش بیشتر جذب کنه ...



تصویر من:








گام 2:



اول هر یک از اشیاء رو میسازیم، و سپس یکی یکی در محل مناسب قرار میدیم.

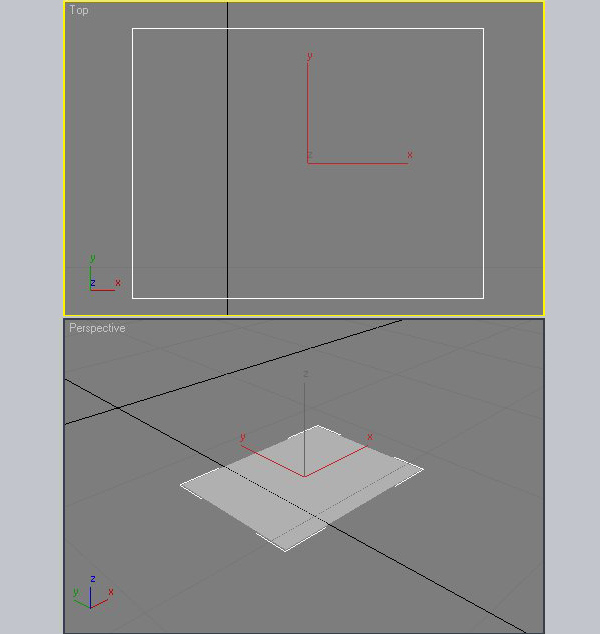

از "Folder" شروع می کنیم. یک Plane با ابعاد 21.6cm x 28cm ایجاد کنید.








گام 3:

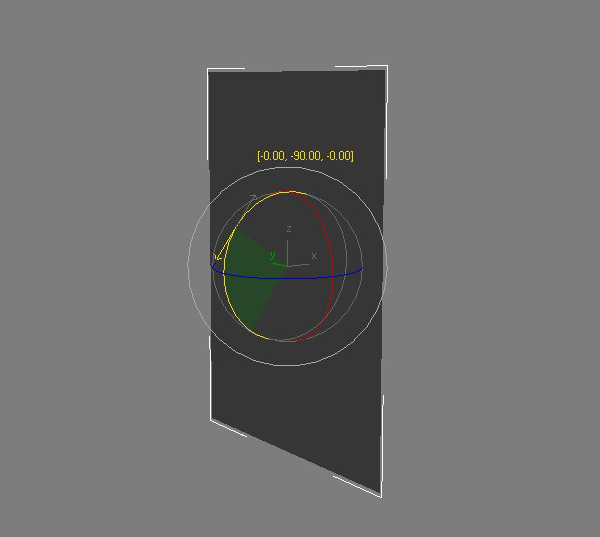

90 درجه plane رو بچرخونید تا به صورت ایستاده قرار بگیرد.










گام 4:

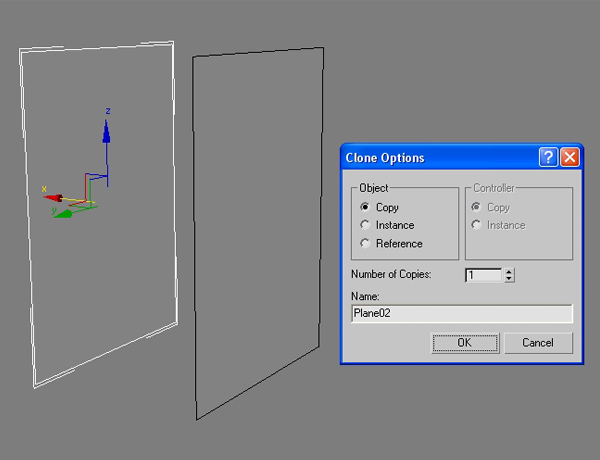

دکمه Shift رو نگه دارید و از plane یک کپی بگیرید.










گام 5:



برای نمایش پوشه باز، این plane هم بچرخونید.










گام 6:



دکمه های alt+A را بفشارید و بر روی plane دیگر کلیک کنید. تنظیمات زیر را برای align انجام دهید.






گام 7:

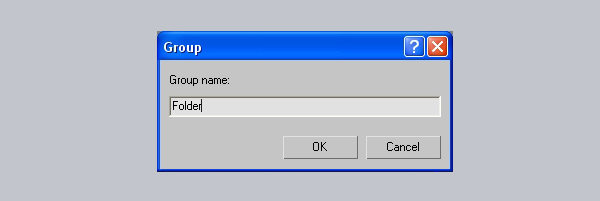

این تکه ها رو در یک group به نام “Folder”. قرار بدید.








گام 8:

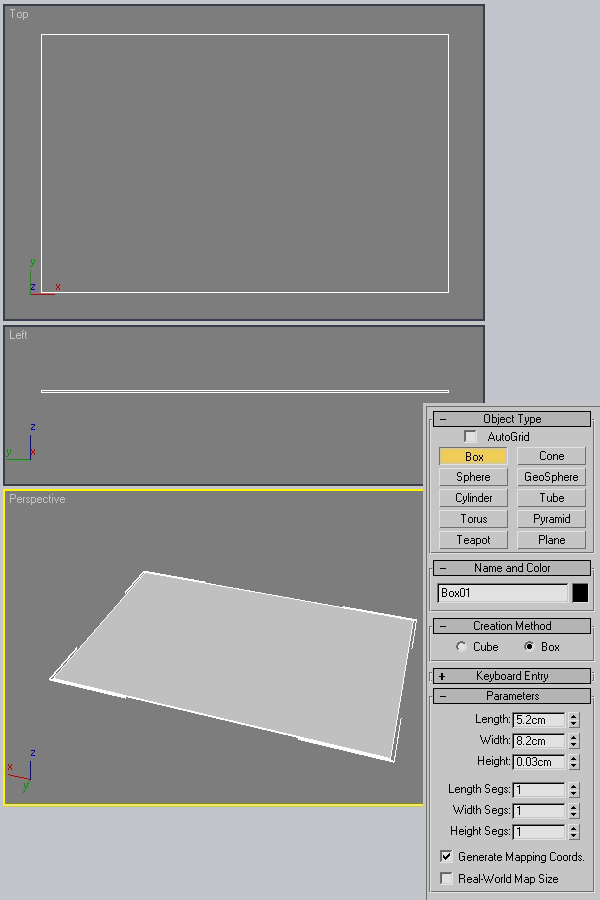

در این قسمت می خوایم business cards رو بسازیم. پس یک Box جدید با تنظیمات زیر ایجاد کنید.



Length: 5.2 cm

, Width: 8.2 cm

, Height: .03 cm








گام 9:



کارت رو بچرخونید به طوری که بر پوشه تکیه کرده باشه ...






گام 10:



از کارت یه کپی بگیرید.






گام 11:

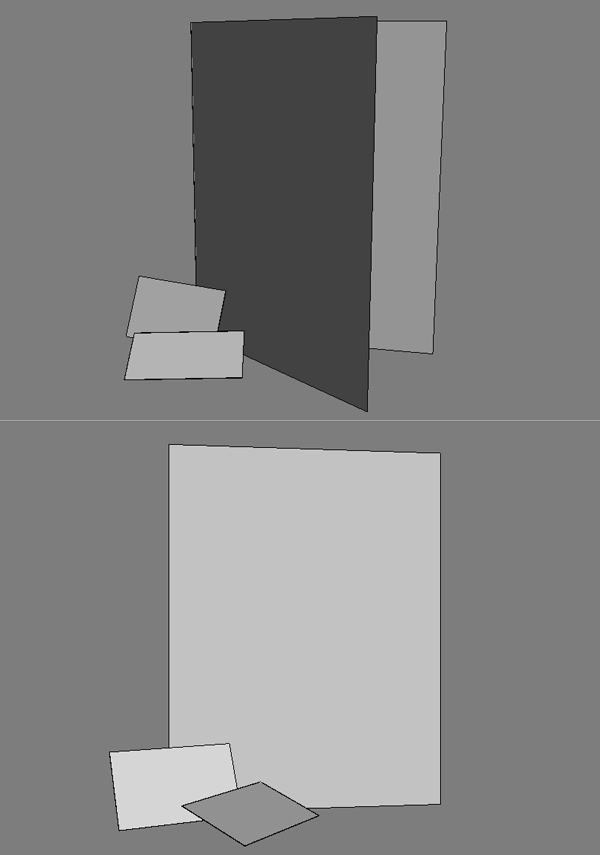

کارت رو کمی بیشتر بچرخونید و جلوی کارت اولی قرار دهید. به طوری که به سمت کارت یا پوشه کج شده باشد.






گام 12:

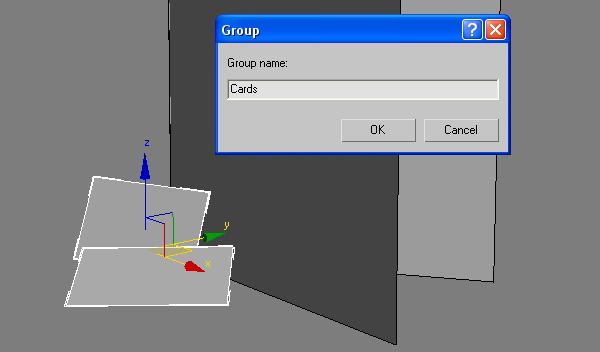

دو کارت رو در یک group قرار بدید و اسمش رو “Cards” بزارید.








گام 13:

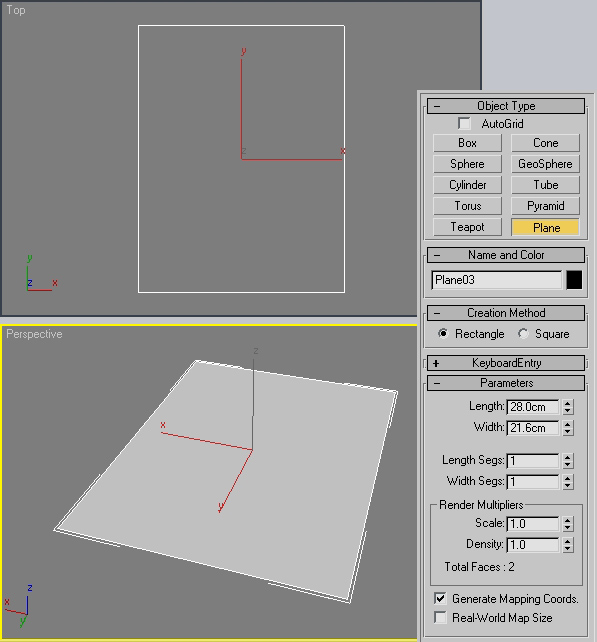

در این مرحله letterheads رو می سازیم . پس یک plane جدید ایجاد کنید ... من از سایز برگه های آمریکایی که اندازشون 8.5" در 11" یا (21.6cm x 28cm) هست، استفاده می کنم...






گام 14:

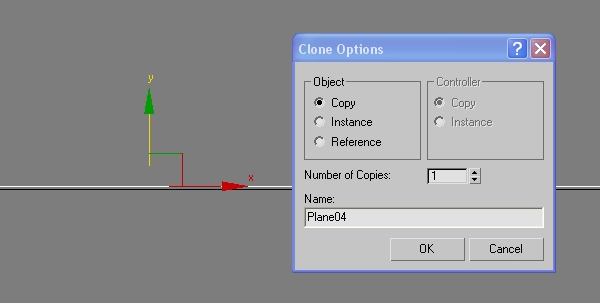

دکمه Shift رو نگه دارید و کمی plane را به سمت بالا بکشید تا از plane یک کپی گرفته شود. می خوایم plane دومی بالای plane اولی قرار بگیرد.






گام 15:

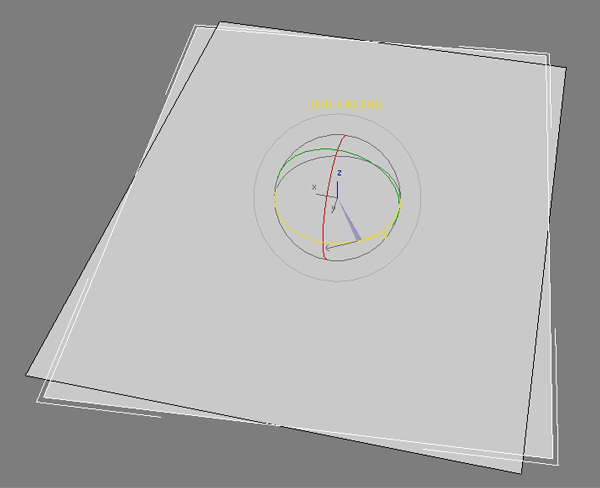

برای اینکه برگه ها به صورت طبیعی قرار بگیرند، plane جدید رو 5 درجه بچرخونید.








گام 16:



برگه ها رو در یک گروه قرار بدید و اسم گروه رو “Letterheads” بزارید.






گام 17:

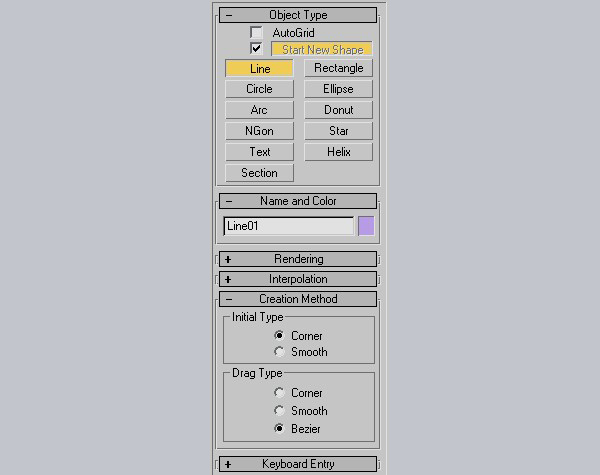

حالا ساخت calendar . ابزار line رو انتخاب کنید.






گام 18:



یک مثلث بکشید.








گام 19:

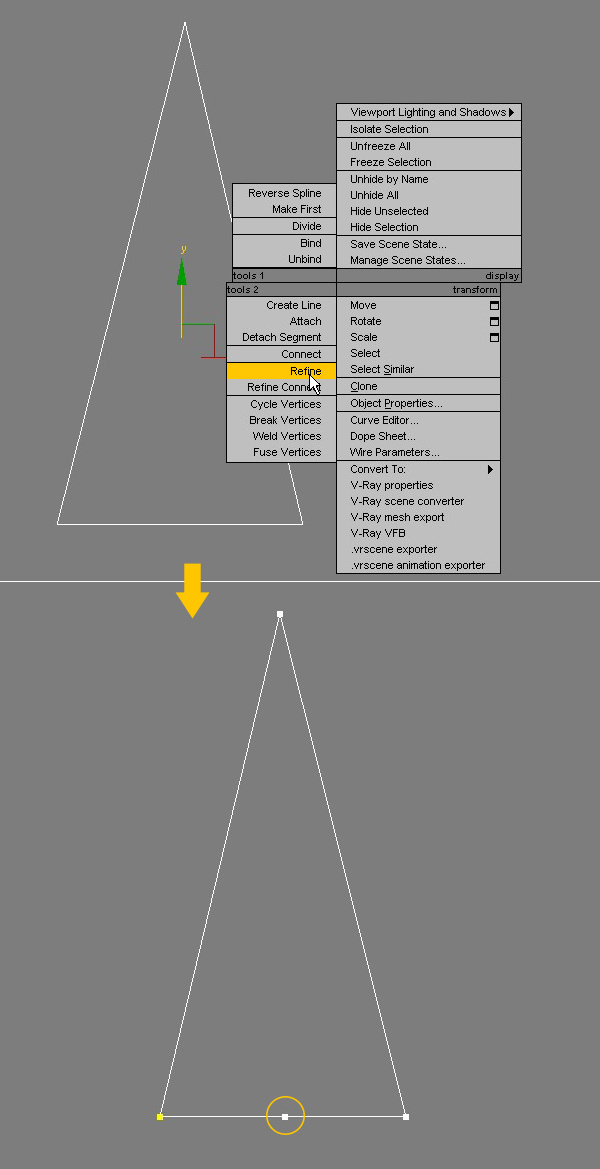

بر روی Line کلیک راست و Refine را انتخاب کنید. یک نقطه وسط قاعده مثلث قرار دهید.

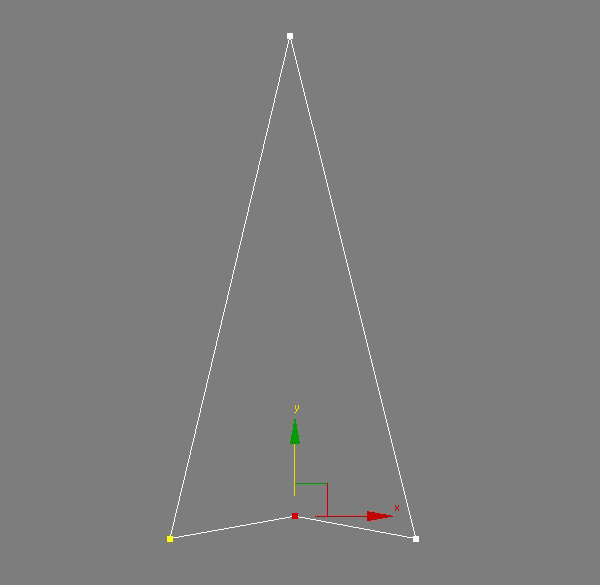

گام 20:

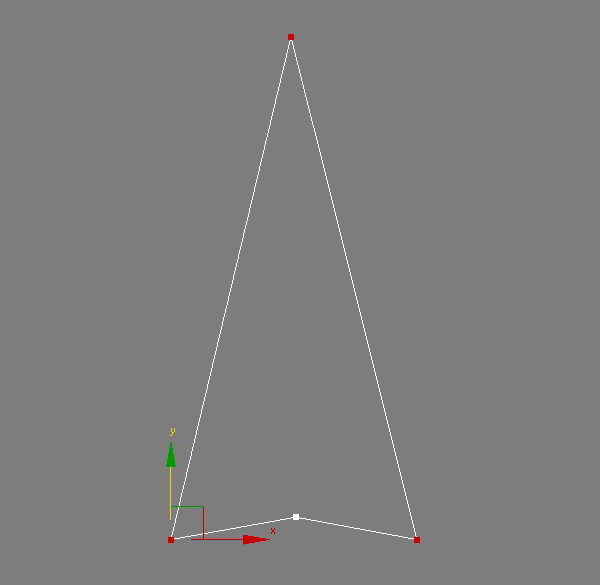

کمی نقطه رو به سمت بالا بکشید.






گام 21:



گوشه ها را انتخاب کنید...








گام 22:

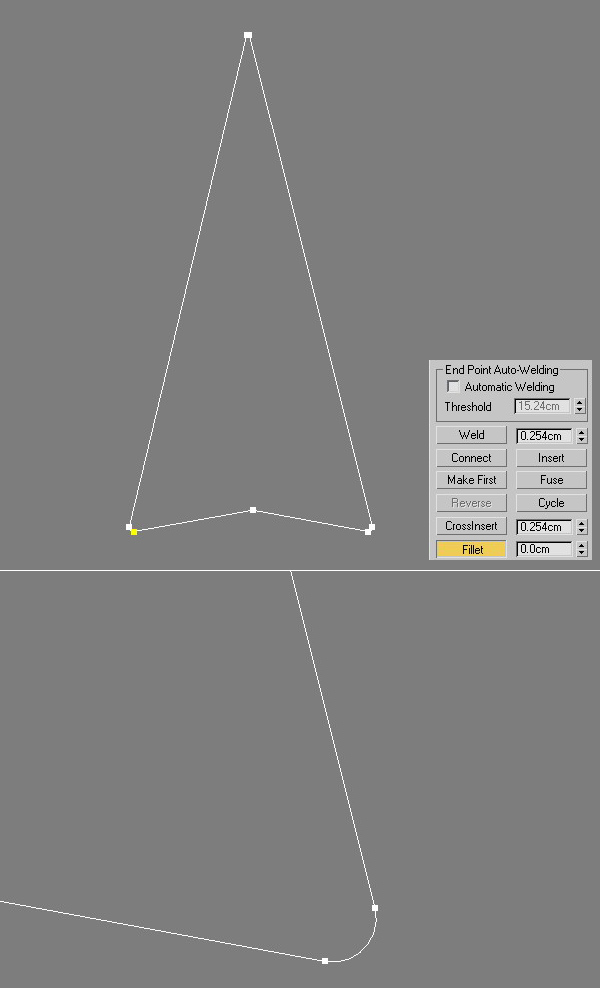

برای گرد کردن گوشه ها از ابزار Fillet استفاده کنید.

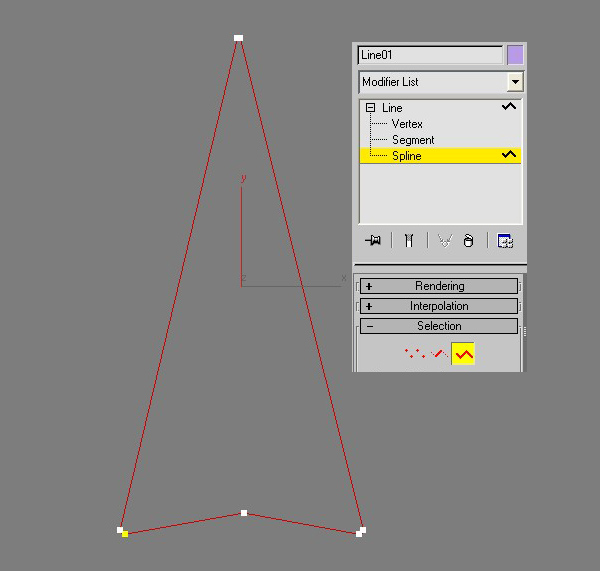

گام 23:



به قسمت Spline بروید و Line رو انتخاب کنید.








گام 24:

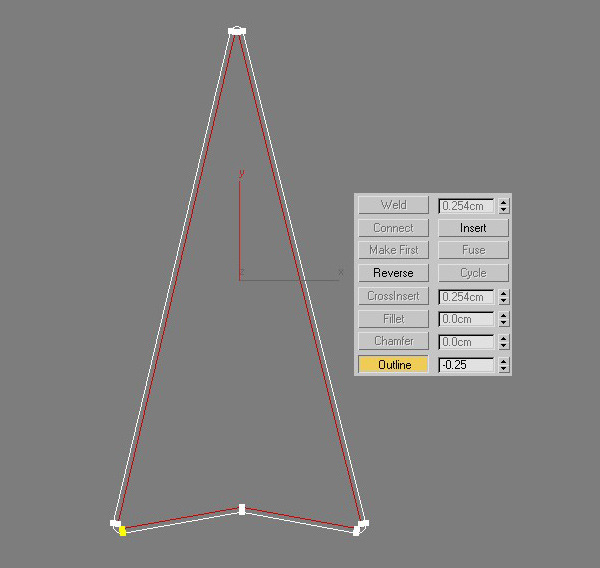

ابزار Outline را فعال کنید و مقدار 0.25رو وارد کنید، یا به سمت داخل بکشید.

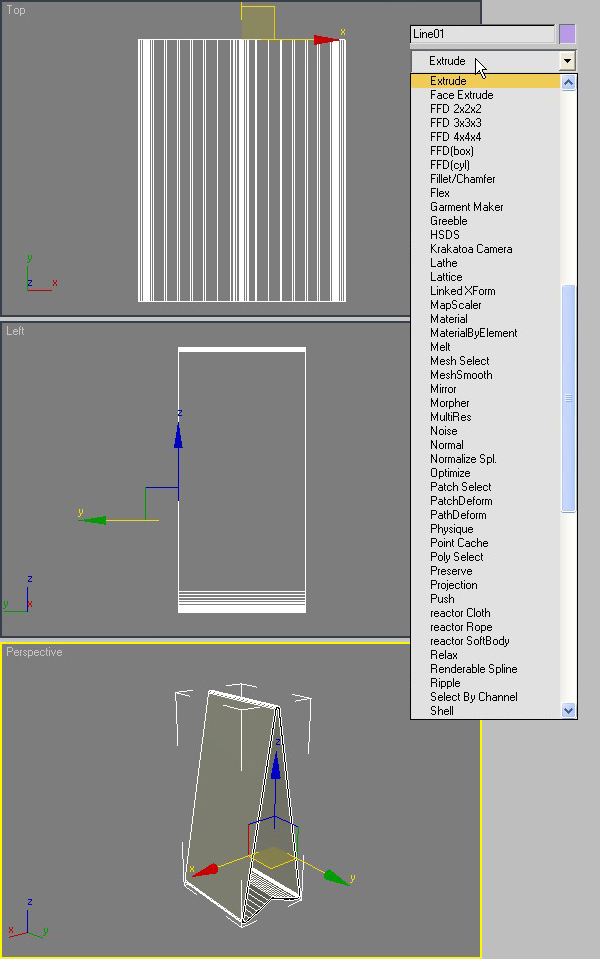

گام 25:



از لیست Modifier ، اصلاحگر Extrude رو انتخاب کنید و مقدار آن را 10.2cm بگذارید.






گام 26:

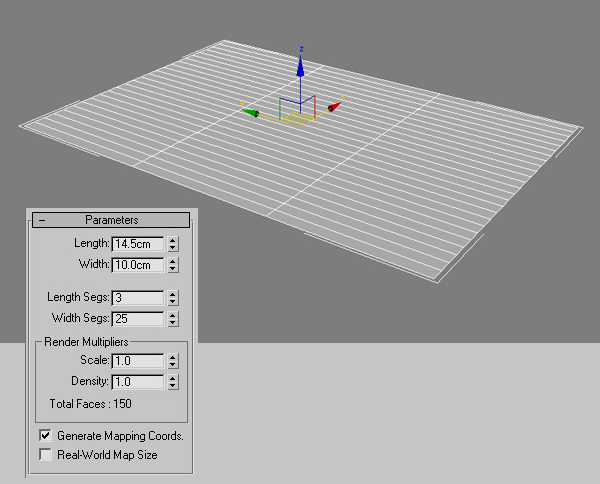

حالا می خوایم برای جلو و پشت تقویم برگه بسازیم. یک Plane جدید در ابعاد زیر ایجاد کنید.



Length: 14.5cm

Width: 10cm



در قسمت سگمنت ها:



Length: 3

Width: 25






گام 27:



بر روی آن کلیک راست کرده و convert to Editable Poly را انتخاب کنید.

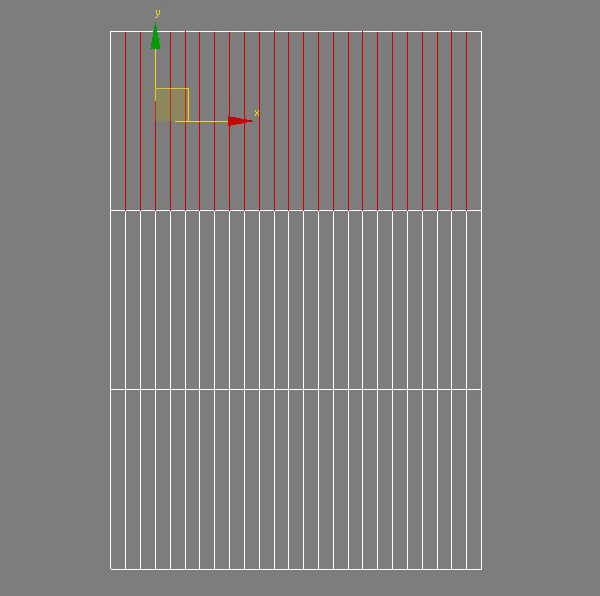

گام 28:



سگمنت های داخلی ردیف اول رو انتخاب کنید.






گام 29:



بر روی ‘Loop’ کلیک کنید.






گام 30:



بر روی Chamfer کلیک کنید و مقدار آن را 0.08 Cm بگذارید.






گام 31:

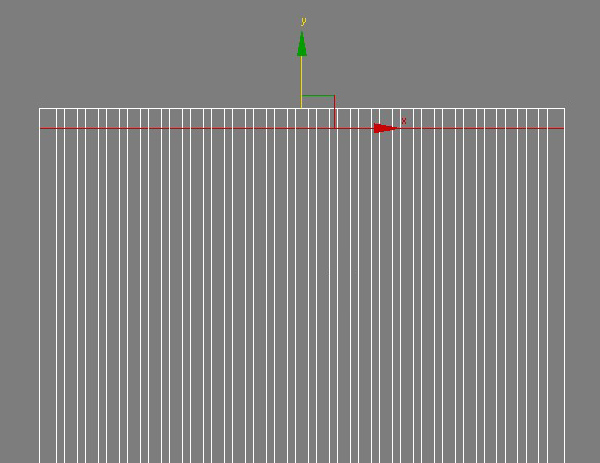

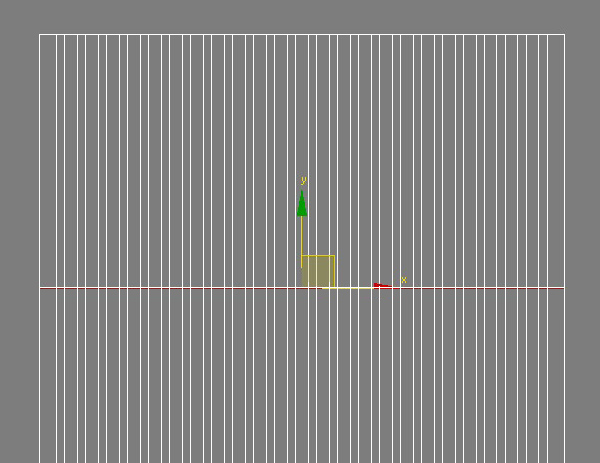

اولین سگمنت داخلی افقی رو انتخاب کنید.






گام 32:



برای ایجاد حاشیه آن را به سمت بالا بکشید.






گام 33:

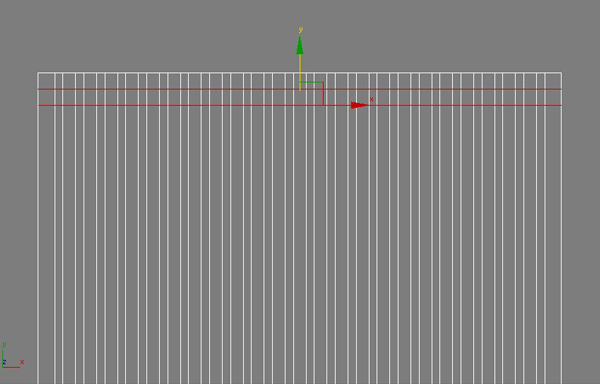

برای سگمنت دوم هم ، همین کار رو انجام بدید، دقیقاً زیر سگمنت اولی قرار بدید. با این کار شکل هایی به صورت چهارگوش ایجاد میشه که حلقه تقویم از اونها رد خواهد شد.






گام 34:

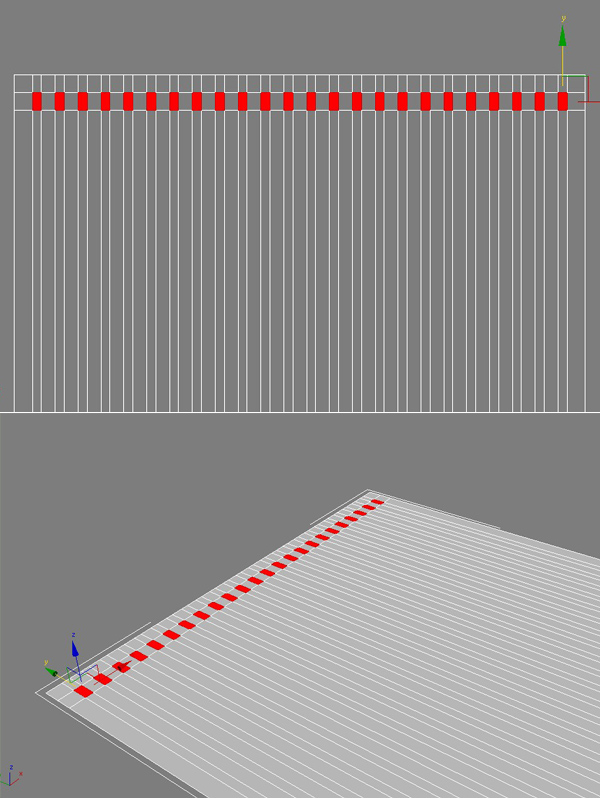

مانند تصویر اشکال جدید رو انتخاب کنید (polygons) .




گام 35:



دکمه delete کیبورد را بزنید.




لینک به دیدگاه

گام 36



همه polygon ها رو انتخاب کنید.

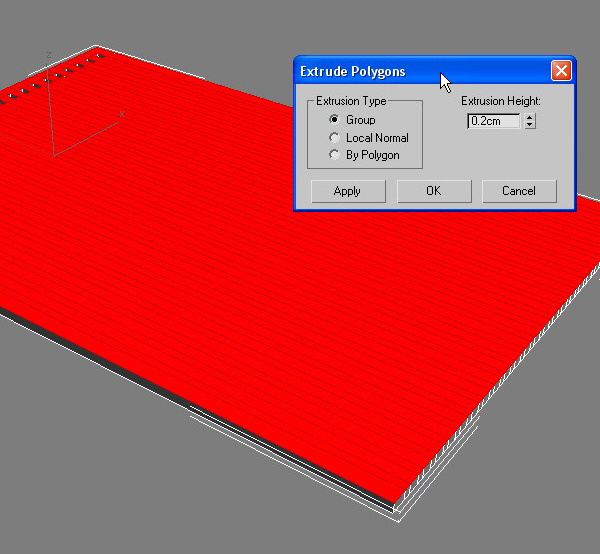

گام 37:



Extrude را انتخاب کنید و مقدار آن را 0.2 Cm بگذارید.






گام 38:

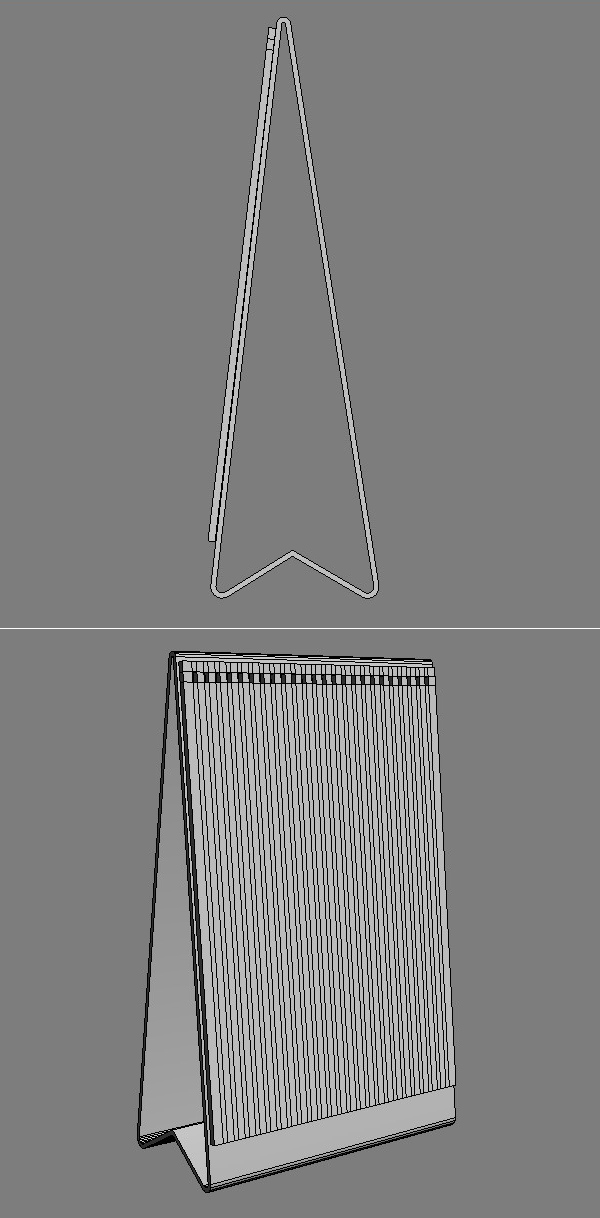

box رو بچرخونید و بالای پایه تقویم که قبلاً ساختیم قرار بدید.

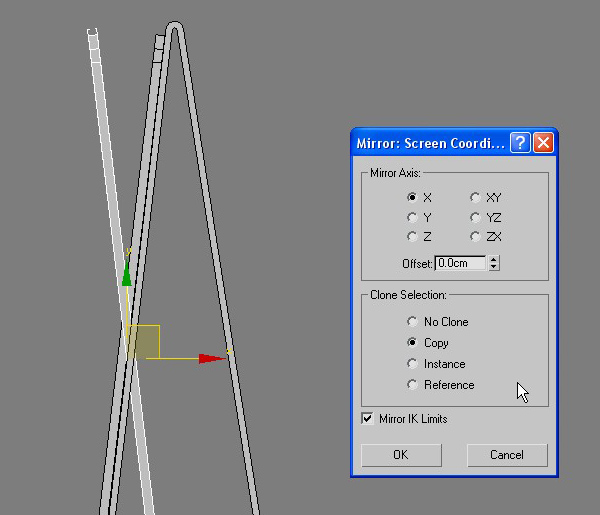

گام 39:



box رو انتخاب و بر روی ابزار Mirror کلیک کنید .








گام 40:

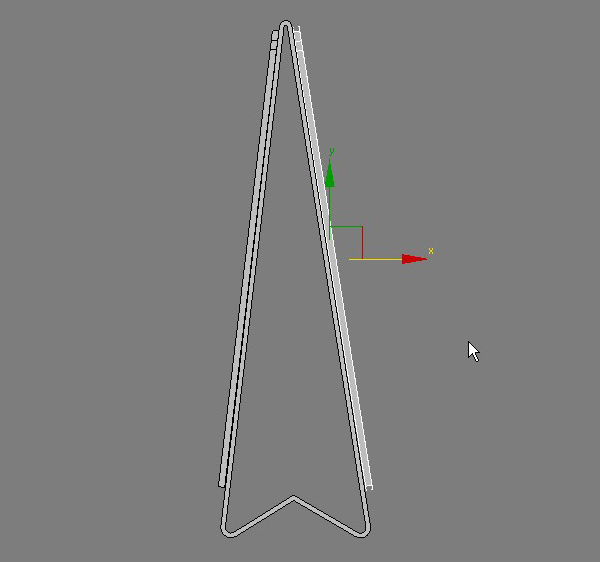

آن را پشت پایه قرار دهید.






گام 41:

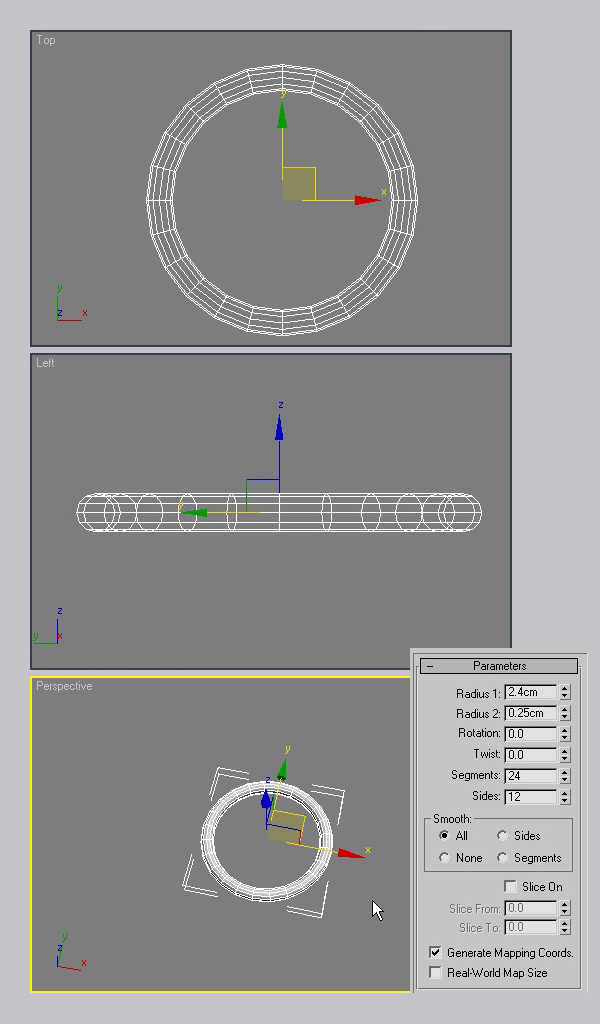

حالا حلقه های تقویم که در قسمت بالا برگه ها رو به هم وصل می کنه، رو می سازیم.



پس از شکل Torus استفاده می کنیم...



Radius1: 2.4cm

Radius 2: 0.25cm

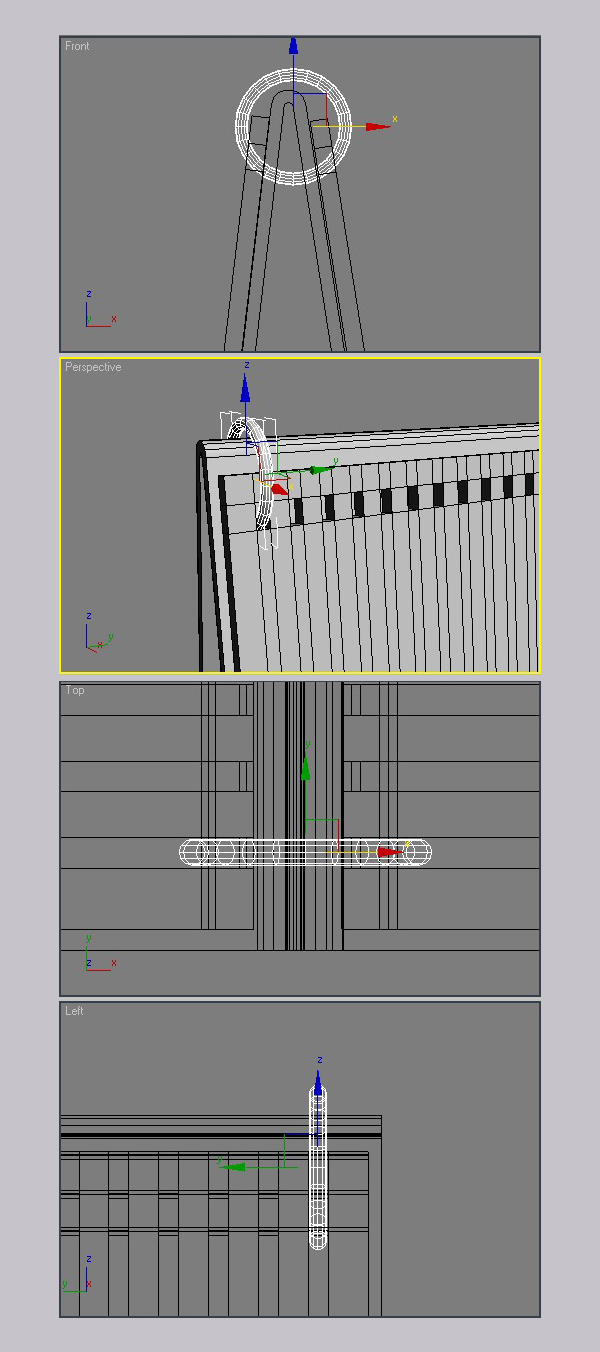

گام 42



حلقه را بالای پایه قرار دهید به طوری که از سوراخ هایی که ایجاد کردیم به شکل مناسبی رد شود.

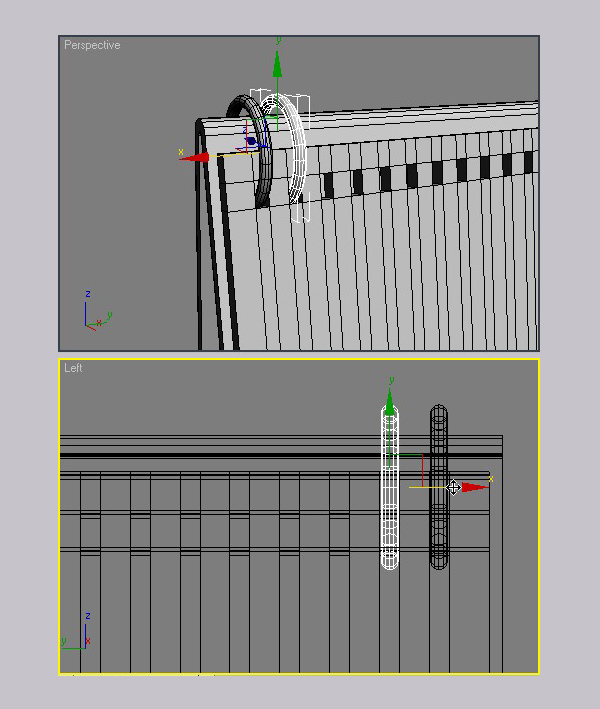

گام 43:



دکمه Shift رو نگه دارید و Torus رو به سمت سوراخ بعدی بکشید.

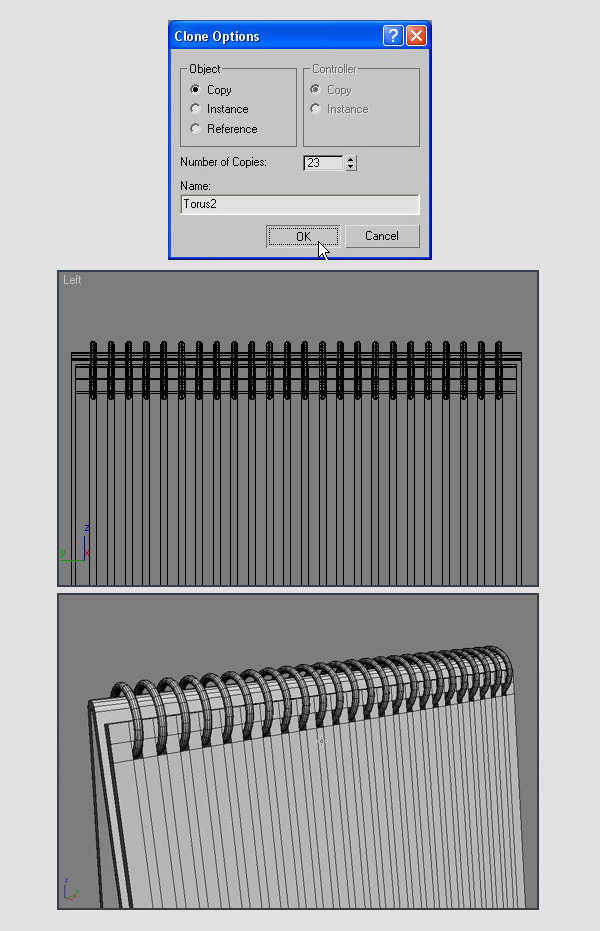

گام 44:



تعداد کپی ها رو 23 بزارید ... مگر اینکه شما به تعداد بیشتری نیاز داشته باشید...








گام 45:

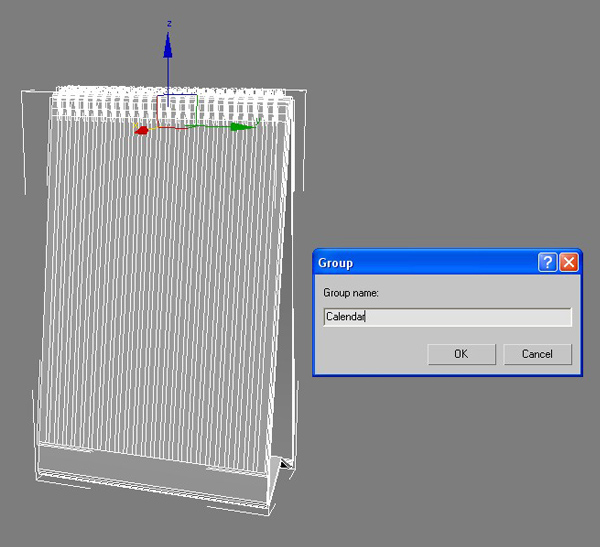

همه آن ها را انتخاب کنید و در یک گروه به نام “Calendar” قرار بدید.

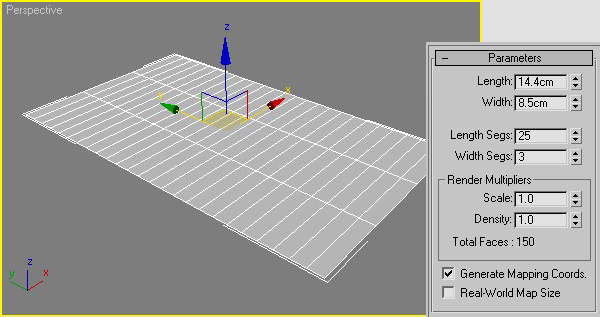

گام 46:



برای ساخت Notebook همون مراحل ساخت calendar رو تکرار می کنیم. یک Plane در ابعتد زیر ایجاد کنید.



Length: 14.4cm

Width: 8.5cm



قسمت سگمنت:



Length: 25

Width 3

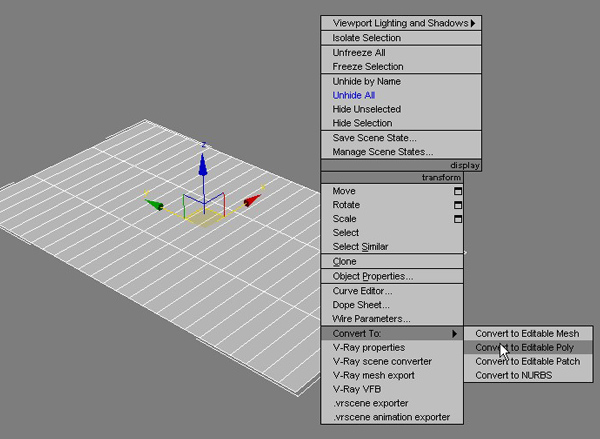

گام 47:



بر روی Plane کلیک راست کرده و convert to Editable Poly را انتخاب کنید.






گام 48:

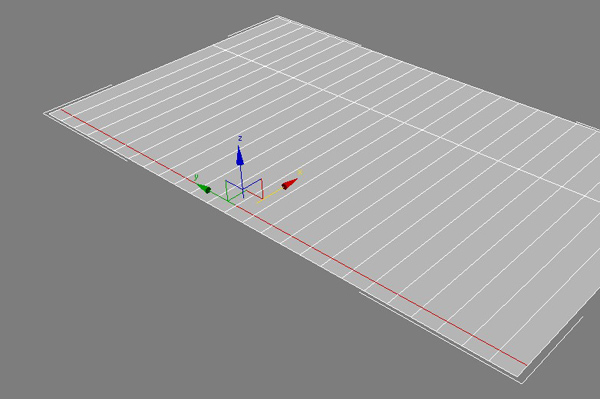

اولین سگمنت عمودی داخلی رو انتخاب کنید و برای ساخت حاشیه آن را به کناره بکشید.






گام 49:



همین کار رو برای سگمنت دومی هم انجام بدید. با این کار اشکال مربعی شکلی ایجاد خواهند شد که سیم دفتر رو از اونها رد می کنیم.

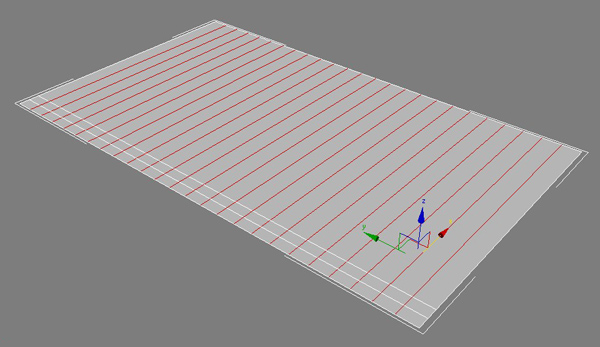

گام 50:



همه سگمنت های داخلی که به صورت هستند رو انتخاب کنید.




لینک به دیدگاه

گام 51:

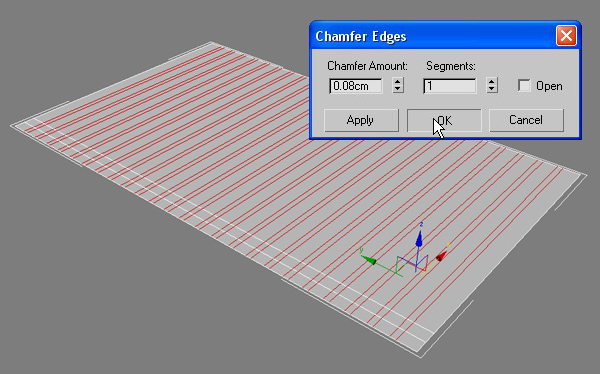

بر روی ابزار Chamfer کلیک و مقدار 0.08 Cm را وارد کنید.






گام 52:



اشکال مربعی رو انتخاب کنید...






گام 53:

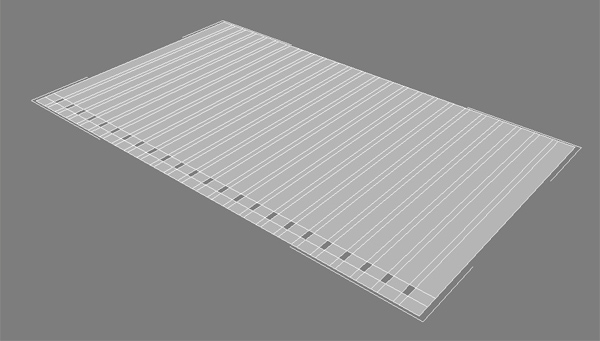

برای حذفشون بر روی دکمه delete کیبورد، کلیک کنید.






گام 54:

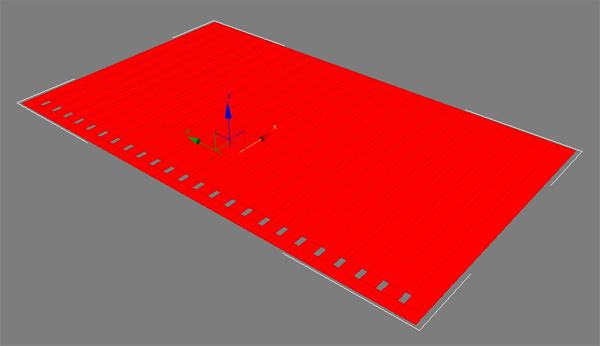

همه polygon ها را رو انتخاب کنید.

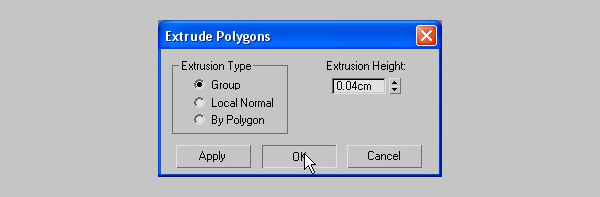

گام 55:



به Polygonsها یک Extrude با مقدار 0.04 Cm بدهید.






گام 56:



برای کپی از plane، دکمه Shift رو نگه دارید و plane رو به سمت بالا بکشید.






گام 57:

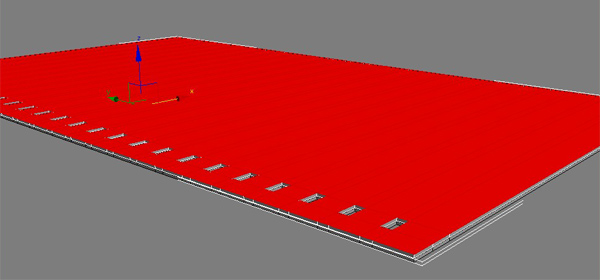

به حالت Polygon بازگردید و همه polygon های سمت بالا رو انتخاب کنید.

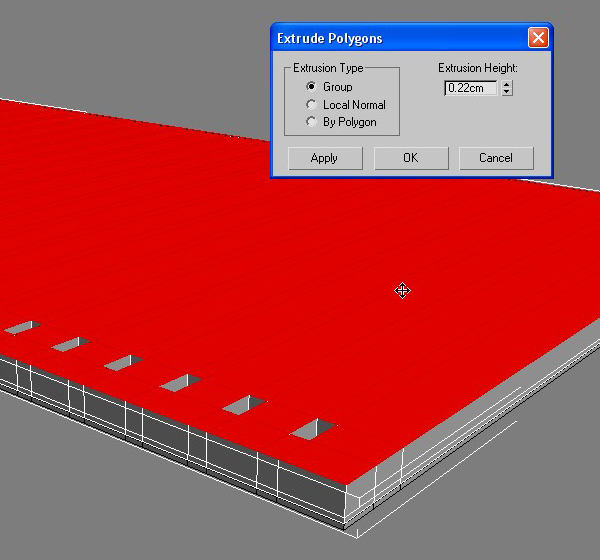

گام 58:



به آن Extrude با مقدار 0.22 Cm بدهبد.






گام 59:



حال هر دو plane ای که ساختید رو انتخاب کنید ، بر روی ابزار Mirror کلیک و مانند تصویر عمل کنید.

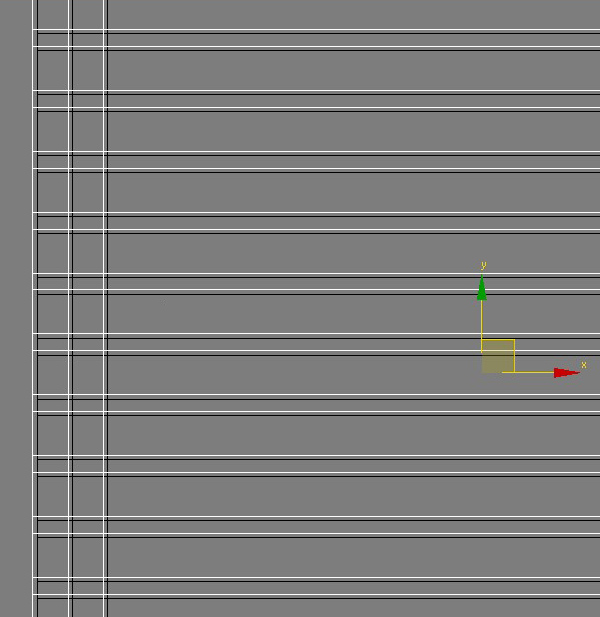

گام 60:



هر دو plane کپی شده رو کمی به سمت بالا بکشد، در این صورت کاملاً بر روی plane های قبلی منطبق نیستند.

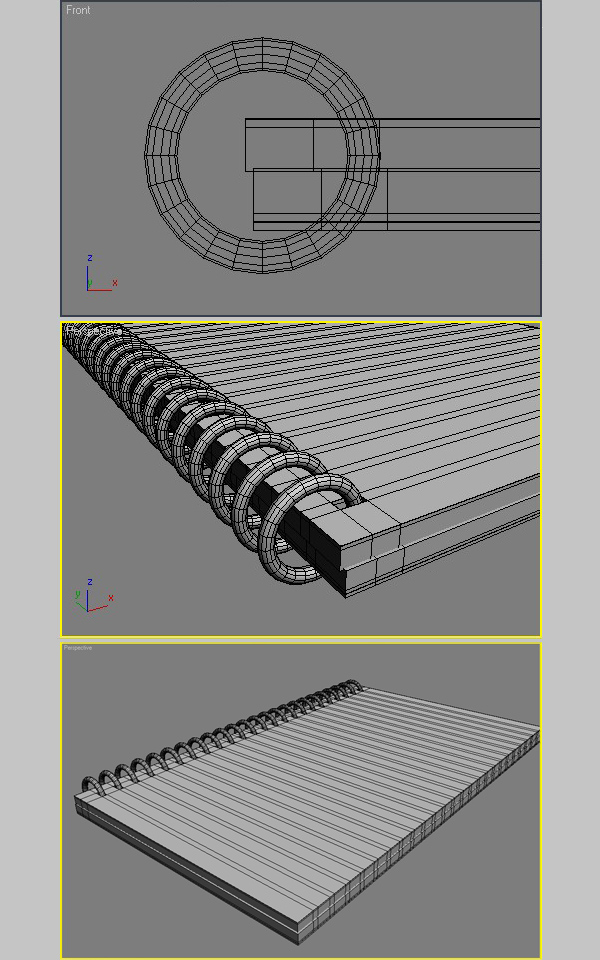

گام 61:



حالا حلقه های دفتر رو مانند آنچه در مرحله 41 گفته شد انجام دهید.








گام 62:



حالا همشون رو انتخاب کنید و در گروهی به نام “Notebook” قرار بدید.






گام 63:

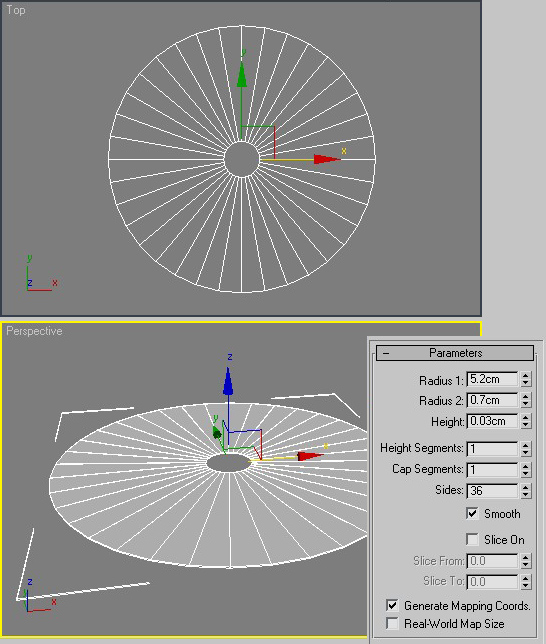

در مرحله آخر CD رو میسازیم. پس یه Tube با ابعاد زیر ایجاد کنید.



Radius 1: 5.2cm

Radius 2: .7cm

Height .03cm

Sides 36








گام 64:

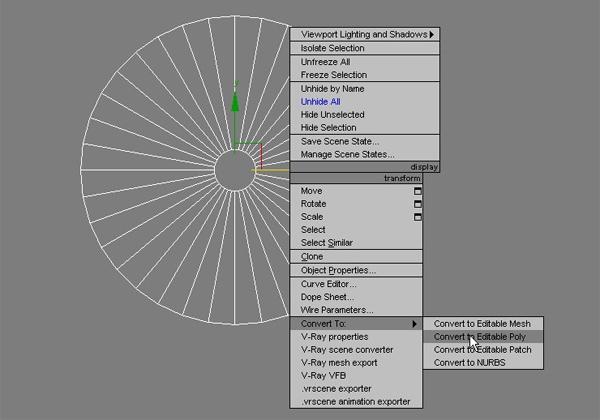

راست کلیک کرده و convert to Editable Poly را انتخاب کنید.






گام 65:

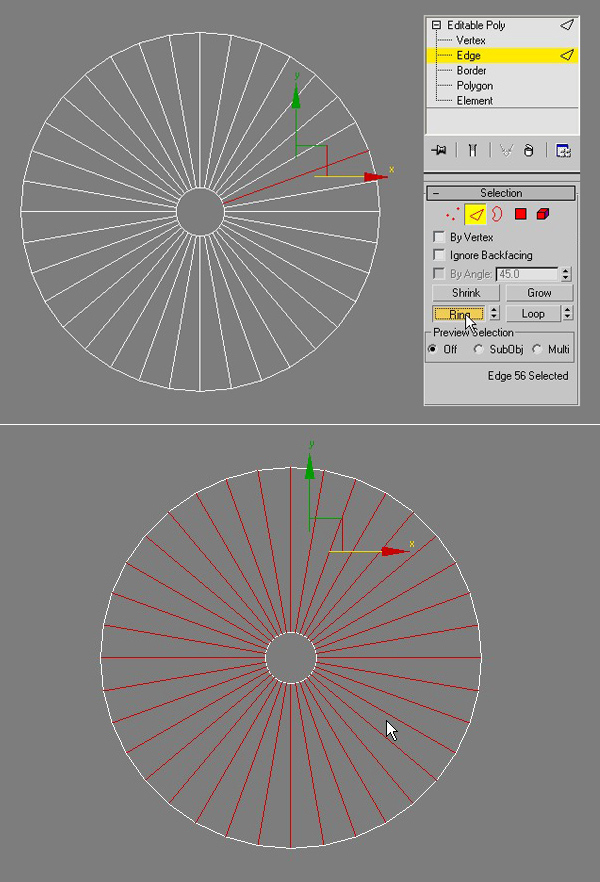

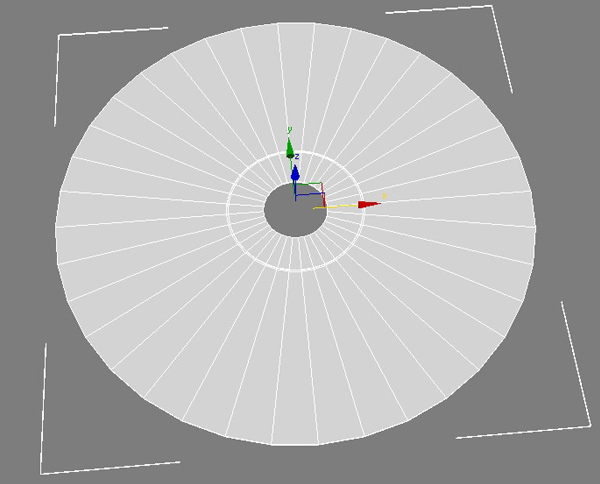

یکی از Edge ها رو انتخاب کنید و دکمه Ring را بفشارید تا همه سگمنتهای داخلی انتخاب شوند.






گام 66:



ابزار Connect رو انتخاب کنید و مقدار Slide را -65 بگذارید.






گام 67:

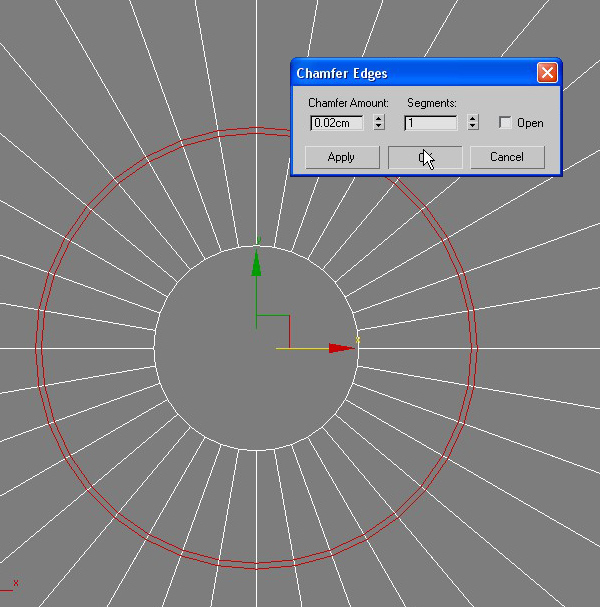

ابزار Chamfer رو انتخاب کرده و مقدار 0.02 را وارد کنید.






گام 68:



دکمه Shift رو نگه دارید و مانند شکل Polygon ها رو انتخاب کنید.








گام 69:



از ابزار Extrude استفاده کنید و به آن مقدار -0.025 را بدهید. نام آن را CD بگذارید.








گام 70:



حالا همه متریالهامون آمادست. هرکدوم رو در جای مناسب قرار بدید.



قسمت اول آموزش به پایان رسید، در قسمت دوم این آموزش، برای متریال ها جلد و پوشش قرار میدیم ، همچنین Lighting, Rendering را انجام خواهیم داد.
