armin.eleman 5393 اشتراک گذاری ارسال شده در 28 آبان، ۱۳۸۹ نمایی از سقف تیرچه بلوک و ذکر فواصل بین تیرچه ها درهنگام کارگذاری 5 لینک به دیدگاه
armin.eleman 5393 اشتراک گذاری ارسال شده در 28 آبان، ۱۳۸۹ دتایل سه بعدی از تیرچه بلوک و نحوه ی قرارگیریه بلوک ها بین تیرچه ها ...... همچنین نحوه ی اتصال تیرچه با تیرهای فرعی 5 لینک به دیدگاه
rezanassimi 9036 مالک اشتراک گذاری ارسال شده در 28 آبان، ۱۳۸۹ نمایی از سقف تیرچه بلوک و ذکر فواصل بین تیرچه ها درهنگام کارگذاری عالیه حالا مساحت سطح مقطع رو برای یک متر حساب کن و در یک متر طول ضرب کن که حجمش بدست بیاد بعد در عدد 2500 ضربش کن تا وزن سقف خام بدست بیاد. لازم نیست وزن میلگردها رو جدا حساب کینم. تو مرحله بعد ضخامت کچ کشته و زنده زیر هم به همین روش حساب میشه لایه بالایی هم ضخامت ملات و پوکه و لایه ملات زیر سرامیک و خود سرامیک (برای طبقه) یا ملات و پوکه و لایه ملات زیر عایق کاری و احیانا روی عایق کاری و موزاییک (برای پشتبام) رو بدست میاریم. این محاسبات معمولا برای اکثر ساختمانها مشابه هست و یک بار برای همیشه... تو پروژه های بعدی فقط کپی پیست میشه. خیلی هم لازم نیست دقیق باشیم چون خیلی ضریب میخوره :ws2: 5 لینک به دیدگاه
armin.eleman 5393 اشتراک گذاری ارسال شده در 28 آبان، ۱۳۸۹ فضای خالیه بین پوکه ها چی؟ بتن که داخل اونارو پر نمیکنه؟ البته میدونما راه حلش همینیه که میگی اما خوب اینا هم هستن 3 لینک به دیدگاه
rezanassimi 9036 مالک اشتراک گذاری ارسال شده در 28 آبان، ۱۳۸۹ فضای خالیه بین پوکه ها چی؟بتن که داخل اونارو پر نمیکنه؟ البته میدونما راه حلش همینیه که میگی اما خوب اینا هم هستن شما فقط مساحت رو حساب کنین وزن مخصوص هر کودوم جداست. سعی کنین پیداش کنین :ws2: من دارم میرم سفر 2 روز دیگه بر میگردم موفق باشین 2 لینک به دیدگاه
Amir R. Haddadi 9164 اشتراک گذاری ارسال شده در 28 آبان، ۱۳۸۹ خب من برگشتم .... با دست پر هم برگشتم .... من كاره خودم ميزارم ... منتظر نظر رضا ميمونم ... بقيه دوستانم بيان ... هرچه در توان دارند قرار دهند ... خب اولين عكس نمايش سقف تيرچه بلوكه كه فكر كنم همه اينو ديدن بازم نمايش سقف تيرچه بلوك با دتايل هاي مختلف اينم دو تا عكس از كف سازي اينم دو تا عكس از كف سازي بام دوستان توضيحات مواد ومصالح مورد استفاده روي عكس ها نوشته شده .... اما در ادامه همين همشب تا دقيقه ديگه توضيحات بيشتر و اگه بشه محاسبش انجام ميدم .... 4 لینک به دیدگاه
armin.eleman 5393 اشتراک گذاری ارسال شده در 28 آبان، ۱۳۸۹ امیر خان دستت درد نکنه زحمت کشیدی .... دوتا دتایل آخر نیاز نیستش چون اگه دقت کنی به درد این کار نمیخوره البته رو همون اسکلت بتنی کار کنیم خیلی بهتره .... منو رضا گفتیم فلزی اما حرفمون رو پس میگیریم ..... بتنی روال تره من کامل و جزء به جزء دتایلهارو قرار میدم 3 لینک به دیدگاه
Amir R. Haddadi 9164 اشتراک گذاری ارسال شده در 29 آبان، ۱۳۸۹ دستتون درد نكنه ... خب با اجازه بريم سر محاسبه اوليه .... كه قبلش من يه توضيح مختصر در مورد محاصبه ميدم ... كه همراه با مثال توضيح ميدم.... بارگذاری ساختمان به زبان ساده بارها تو ساختمون به دو دسته کلی بارهای زنده و بارهای مرده تقسیم میشن بارهای دیگه ای مثل بار باد-بار برف و... هستش برای محاسبه مقدار باری که به ساختمون وارد میشه(وزن کل) باید یه کف طبقه رو برآورد کنید(کف طبقه و کف بام) بعد به تعداد کف طبقه موجود ضرب کنید. در این روش مقدار وزن مصالح در مترمربع رو حساب شده و در آخر به متراژ ضرب خواهند شد. بار مرده رو میشه گفت تو هر ساختمونی یکیه اگه سازه بتنی باشه بار مرده زیاد میشه و باید وزن تیرها رو حساب کرد بدین صورت که؛ سطح مقطع بتن بر حسب متر ضربدر وزن مخصوص ضربدر طول تیر یا ستون بار مرده کف بام: برای ساختن یه سقف(از پایین به بالا) 1- سفید کاری 2-اندود گچ و خاک 3- بلوک 4- تیرچه 5- بتن روی تیرچه ها 6- اگه بود بتن سبک 7- کف سازی یا همون آسفالت خودمون 8- برف تحلیل: 1- سفید کاری به ضخامت 0.005 متر ضربدر وزن مخصوص 1300 کیلوگرم در مترمکعب 2- اندود گچ و خاک به ضخامت 0.025 متر ضربدر وزن مخصوص 1600 کیلوگرم در مترمکعب 3- بلوک به تعداد 8 عدد در 1 متر مربع ضربدر وزن هر بلوک 12.5 کیلوگرم 4- تیرچه به ضخامت 0.1 متر ضربدر پهنای 0.2 متری ضربدر تعداد 2 تیرچه در مترمربع ضربدر وزن مخصوص بتن معمولی 2400 کیلوگرم در مترمکعب 5- بتن روی تیرچه ها به ضخامت 0.05 متر ضربدر وزن مخصوص بتن معمولی 2400 کیلوگرم در مترمکعب ضخامت بتن روی تیرچه ها رو تا 0.10 متر هم در نظر میگیرن 6- بتن سبک به ضخامت 0.06 متر ضربدر وزن مخصوص 1300 کیلوگرم در مترمکعب 7- کف سازی، دولایه قیرگونی به سطح 1 مترمربع ضربدر وزن مخصوص 15 کیلوگرم در مترمربع گونی به علت داشتن ضخامت کم مد نظر قرار نگرفته است. آسفالت به 0.02 متر ضربدر وزن مخصوص 2200 کیلوگرم در مترمکعب بار برف کف بام: بار برف در هر منطقه ای فرق می کنه و به 4 بخش: بخش1 مناطق گرمسیر با 25 دکانیوتن بر مترمربع بخش2 مناطق معتدل با 100 دکانیوتن بر مترمربع بخش3 مناطق سردسیر با 150 دکانیوتن بر مترمربع بخش4 مناطق برف گیر و کوهستانی با 200 دکانیوتن بر مترمربع برای اینکه بدونید شهرتون جزء کدوم دسته هستش باید به آئین نامه حداقل بار وارده بر ساختمان ها و ابنیه فنی مراجعه کنید دکانیوتن همون کیلوگرم خودمونه من200دکانیوتنبر مترمربع رو مدنظر میگیرم(برای زنجان و تهران فکر کنم150دکانیوتن برمترمربع باشه ولی برای احتیاط 200 دکانیوتن بر مترمربعردمدنظرگرفتم-احتیاته دیگه مثل بارش سنگین برف تو رشت که کسی انتظارنداشتاون طوربشه که شد!) بار برف برای بام های شیبدار دارای یه ضریبی هستش بنام "ضریب اثر شیب" که باید اون ضریب حساب بشه و به بار برف ضرب بشه *برای بام ها مسطح با زاویه شیب کمتر از 15 درجه، ضریب=1**برای بام های شیبدار با زاویه شیب 15 الی 60 درجه بدین صورت حساب میشه شیب مورد نظر منهای 15 جواب تقسیم بر 60 در آخر 1 منهای جواب معادله بالا ***برای بام های شیبدار با زاویه شیب بیشتر از 60 درجه، ضریب=0.25 ****برای بام های شیبدار دندانه ای، ضریب=0.25 فشار باد یا بار باد زمانی مورد محاسبه قرار میگیره که تو اون منطقه از زلزله خبری نیست و فقط باد هستش جایی که باد باشه زلزله رو مد نظر طراحی قرار نمیدن و برعکس(یا زلزله یا باد) مثل برج دبی که بر اساس بار باد طراحی شده نه زلزله! در ضمن اگه کسی خواست محکم کاری کنه باید هر کدوم(بار زلزله یا بار باد) که بعد از محاسبه مقاطع قوی تری داد رو مورد تایید قرار بده بار مرده کف در طبقات: برای ساختن یه سقف(از پایین به بالا) 1- سفید کاری 2-اندود گچ و خاک 3-بلوک 4- تیرچه 5- بتن روی تیرچه ها 6- ملات ماسه سیمان 7- کف سازی یا موزائیک خودمون تحلیل: 1- سفید کاری به ضخامت 0.005 متر ضربدر وزن مخصوص 1300 کیلوگرم در مترمکعب 2- اندود گچ و خاک به ضخامت 0.025 متر ضربدر وزن مخصوص 1600 کیلوگرم در مترمکعب 3- بلوک به تعداد 8 عدد در 1 متر مربع ضربدر وزن هر بلوک 12.5 کیلوگرم 4- تیرچه به ضخامت 0.1 متر ضربدر پهنای 0.25 متری ضربدر تعداد 2 تیرچه در مترمربع ضربدر وزن مخصوص بتن معمولی 2400 کیلوگرم در مترمکعب 5- بتن روی تیرچه ها به ضخامت 0.05 متر ضربدر وزن مخصوص بتن معمولی 2400 کیلوگرم در مترمکعب ضخامت بتن روی تیرچه ها رو تا 0.10 متر هم در نظر میگیرن 6- ملات ماسه سیمان به ضخامت 0.03 متر ضربدر وزن مخصوص 2100 کیلوگرم در مترمکعب 7- موزائیک به ضخامت 0.025 متر ضربدر وزن مخصوص 2250 کیلوگرم در مترمکعب محاسبه بارهای مرده کف طبقات: 1- سفید کاری 6.5 کیلوگرم در مترمربع 2- اندود گچ و خاک 40 کیلوگرم در مترمربع 3- بلوک 100 کیلوگرم در مترمربع 4- تیرچه 120 کیلوگرم در مترمربع 5- بتن 120 کیلوگرم در مترمربع 6- ملات ماسه سیمان 63 کیلوگرم در مترمربع 7- موزائیک 56.25 کیلوگرم در مترمکعب بار مرده در کف طبقات: 500 کیلوگرم در مترمربععدد اصلی گرد شده است بار زنده در کف طبقات: بارهای زنده بسته به نوع کاربری از زمین تا زیر زمین متفاوته! مثلا برای اتاقها-راهرو های خصوصی و سرویس ها در ساختمان های مسکونی معمولی برابر 200 کیلوگرم در مترمربع کفایت میکنه برای راه پله ها 350 کیلوگرم در مترمربع برای محاسبه محل عبور خودروها که بار زنده محسوب میشه بدین صورته که؛ محل عبور و پارک خودروهای سواری با وزن حداکثر 2500 دکانیوتن برابر 500 دکانیوتن بر مترمربع محل عبور و پارک خودروهای سواری و کامیونت با وزن حداکثر 4000 دکانیوتن برابر 600 دکانیوتن بر مترمربع محل عبور و پارک خودروها با وزن حداکثر 6000 دکانیوتن برابر 700 دکانیوتن بر مترمربع محل عبور و پارک خودروها با وزن حداکثر 9000 دکانیوتن برابر 800 دکانیوتن بر مترمربع دکانیوتن همون کیلوگرم خودمونه بار زنده در کف بام: بار زنده در کف بام همون بار برف و بارونه خب ديگه من تقريبا سعي كردم با اين مثال ها شما رو وارد بحث محاسبه و تحليل بكنم ... اميدوارم درست بوده باشه و تونسته باشم درست انتقال بدم اگه هم اشتباهي دارم بگيد ...... 4 لینک به دیدگاه
rezanassimi 9036 مالک اشتراک گذاری ارسال شده در 30 آبان، ۱۳۸۹ مرسی دوستان آقا امیررضا کاش بجای نوشتن تمام این خورده ریزها که حجمش زیاد شده و خوندنش کسل کننده خودت بصورت عملی وزنها رو محاسبه کنی و فقط قسمتهایی رو که این یک کار مربوط میشه بذاری. حالتهای دیگه رو توی پروژه های بعدی بررسی میکنیم 2 لینک به دیدگاه
rezanassimi 9036 مالک اشتراک گذاری ارسال شده در 30 آبان، ۱۳۸۹ امیر خان دستت درد نکنه زحمت کشیدی .... دوتا دتایل آخر نیاز نیستش چون اگه دقت کنی به درد این کار نمیخوره البته رو همون اسکلت بتنی کار کنیم خیلی بهتره .... منو رضا گفتیم فلزی اما حرفمون رو پس میگیریم ..... بتنی روال تره من کامل و جزء به جزء دتایلهارو قرار میدم مرسی آرمین جان. اصرار من رو فلزی بودن بخاطر فضای کار خوبش بود. مثل طراحی صفحه ستونها و سخت کننده ها و اتصالات خمشی و صلب و بادبندها و غیره... من هنوز رو پیشنهادم هستم ولی درصورتیکه دستور بدین اون کاری رو انجام میدیم که همه بگن (هرچند که هنوز فقط من و شما امیررضا شرکت میکنیم) 3 لینک به دیدگاه
armin.eleman 5393 اشتراک گذاری ارسال شده در 30 آبان، ۱۳۸۹ من هنوز رو پیشنهادم هستم ولی درصورتیکه دستور بدین اون کاری رو انجام میدیم که همه بگن رضا جان فلزی خیلی بهتره اما بتنی درکش بهتره ... الان اگه ببینی امیر هر دتایلی گذاشته واسه بتنیه ... وگرنه میشه با فلزی هم کنار اومد (هرچند که هنوز فقط من و شما امیررضا شرکت میکنیم) اشکال نداره داداش فعلا که داریم پیش میبریم تاپیکو(گل) منظورم این بود ==> 3 لینک به دیدگاه
Amir R. Haddadi 9164 اشتراک گذاری ارسال شده در 1 آذر، ۱۳۸۹ سلام به دوستان ... خب تا كجا رفتيم جلو ... قرار شد كه وزن سقف رو حساب كنيم ... من يه حساب كتابي كردم كه با فايل word پيوست كردم قرار دادم ... رضا جان ببين مشكلي نداره درمورد نفر هم بگم كه بزودي يكسري نيروي تازه نفس تزريق خواهد شد ... خب برنامه بعدي چيه ...؟ برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 7 لینک به دیدگاه

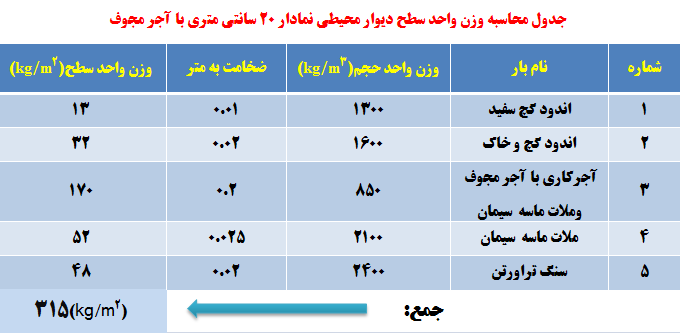

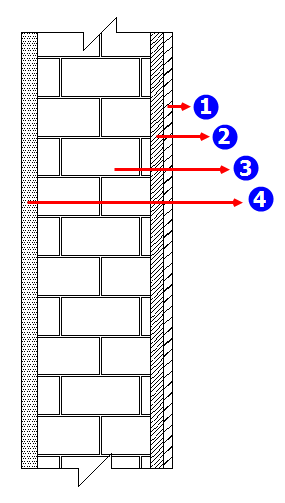

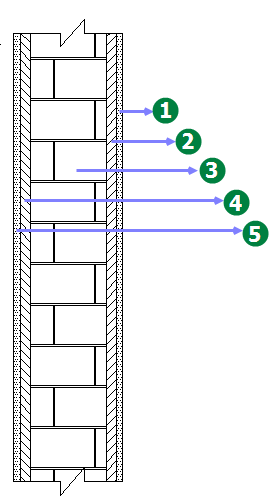

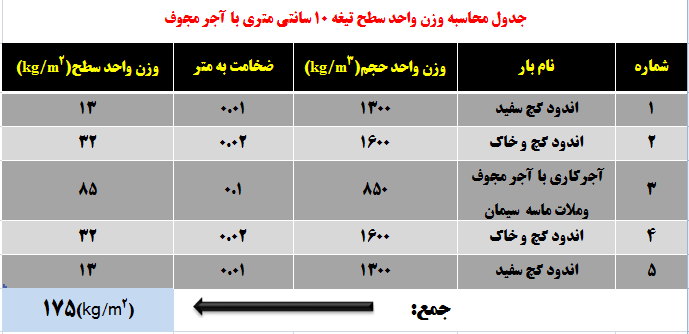

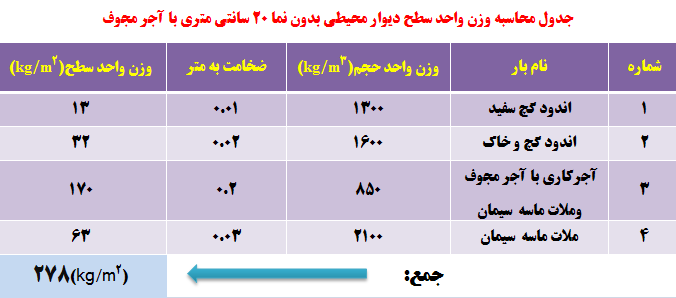

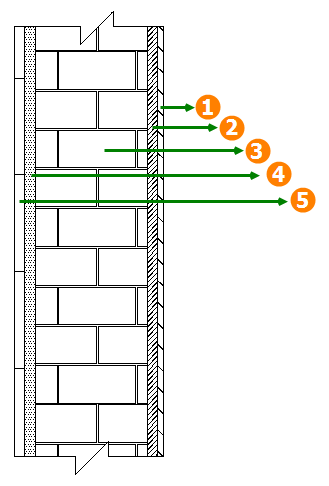

rezanassimi 9036 مالک اشتراک گذاری ارسال شده در 6 آذر، ۱۳۸۹ سلام به دوستان ...خب تا كجا رفتيم جلو ... قرار شد كه وزن سقف رو حساب كنيم ... من يه حساب كتابي كردم كه با فايل word پيوست كردم قرار دادم ... رضا جان ببين مشكلي نداره درمورد نفر هم بگم كه بزودي يكسري نيروي تازه نفس تزريق خواهد شد ... خب برنامه بعدي چيه ...؟ مرسی امیررضا جان عالیه بار دیوارها رو هم زحمت بکش (خودم هم که کم کارتر از همه ام :icon_pf (34):) 5 لینک به دیدگاه
NYC 20977 اشتراک گذاری ارسال شده در 21 دی، ۱۳۹۰ ببخشید میشه نقشه رو یبار دیگه آپلود کنید؟ لینک وجود نداره. مرسی. 4 لینک به دیدگاه
