ساختمان لامپ اشعه ایکس

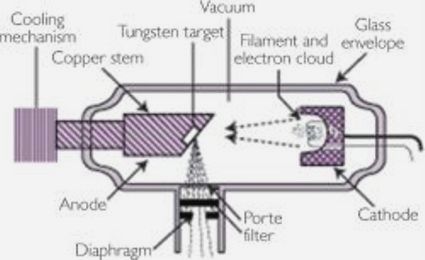

پرتوهای ایکس را بوسیله بمباران هدفی فلزی با باریکه‌ای از الکترونهای سریع تولید می‌کنند. قطعات اصلی لامپ اشعه ایکس شامل کاتد برای گسیل الکترونها و آندی در نقش هدف می‌باشند، که هر دو درون لامپ خلا جای گرفته‌اند. کاتد پیچه‌ای رشته‌ای از جنس تنگستن است، این لامپ یک پیچه کانونی جهت جمع کنندگی باریکه الکترونی نیز دارد و در ساختمان آن از پمپ تخلیه نیز استفاده می‌کنند.



نحوه عمل لامپ اشعه ایکس

جریان الکتریکی با ولتاژ کم از میان رشته کاتد برای گرم کردن آن و التهاب و تحریک گسیل گرما یونی الکترونها می گذرد. اختلاف پتاسیل الکتریکی زیادی (ولتاژ لامپ) بین کاتد و هدف آندی ، برای شتاب دهی الکترونها در فاصله فضایی بین آن دو وجود دارد. معمولا گستره ولتاژی لامپ اشعه ایکس بین kv50 تا Mv1 است.



فنجانک متمرکز کننده‌ای یا پیچه کانونی را نزدیک کاتد قرار می‌دهند که این پیچه به عنوان عدسی الکترومغناطیسی برای متمرکز کردن گسیل گرما یویی به صورت باریکه‌ای که به مرکز هدف آندی هدف گیری شده است، عمل می‌کند. آند از قطعه کوچکی از فلز هدف تشکیل شده است که معمولا از جنس تنگستن است و در پوشش مسی جای گرفته است.



تنگستن را به عنوان ماده هدف بکار می‌برند، زیرا گسیل کننده بسیار مؤثر پرتوهای ایکس است و نقطه ذوب فوق العاده بالایی (3380 درجه سانتیگراد) دارد. از این رو دماهای بسیار بالایی را که بوسیله برخورد الکترونهای سریع ایجاد می‌شود، می‌تواند تحمل کند. قطعه تنگستن را درون مکعبی مسی که با آب یا روغن خنک می‌شود جای می‌دهند. بدین ترتیب انرژی گرمایی تولید شده را با رسانش از طریق مس می‌توانند به آسانی از بین ببرند.

کپسول لامپ اشعه ایکس

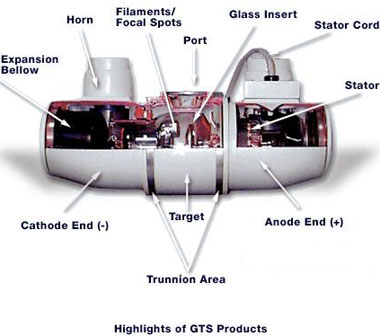

کپسول لامپ اشعه ایکس را ممکن است از شیشه ، ماده سرامیکی همچون آلومینا ، فلز یا ترکیبی از مواد بسازند. بیشتر لامپهای اشعه ایکس که امروزه ساخته می‌شوند، ساختمانی از جنس سرامیک _ فلز دارند، که آنها را در مقایسه با لامپهای شیشه‌ای_ فلزی برای هر ولتاژ بخصوصی می‌توان کوچکتر ساخت.

کپسول لامپ باید استحکام ساختمانی خوبی در دماهای بالا داشته باشد، تا اثرهای ترکیبی گرمای تابیده از آند و نیروهای اعمالی به محفظه خلا بوسیله فشار اتمسفر را بتواند تحمل کند. شکل کپسول ممکن است با میزان ولتاژ لامپ و ماهیت طرح آند و کاتد تغییر کند.

کپسول باید دارای دریچه‌ای در مقابل آند برای امکان خروج باریکه اشعه ایکس از لامپ باشد. این دریچه از عنصری با عدد اتمی پایین برای حداقل جذب اشعه ایکس ساخته شده است. معمولا دریچه را از بریلیوم به ضخامت 3 تا 4 میلیمتر می‌سازند.

اتصالات الکتریکی آند و کاتد به دیواره‌های کپسول جوش داده می‌شود. لامپ پرتو درون محفظه‌ای فلزی قرار دارد که برای محافظت در مقابل شوک الکتریکی با ولتاژ بالا کاملا عایق بندی شده است و معمولا این محفظه پریز و دوشاخه ولتاژ قوی دارد که امکان قطع سریع کابلهای الکتریکی اتصال دهنده لامپ به ژنراتور فشار قوی را بوجود می‌آورد.



طراحی لامپ اشعه ایکس

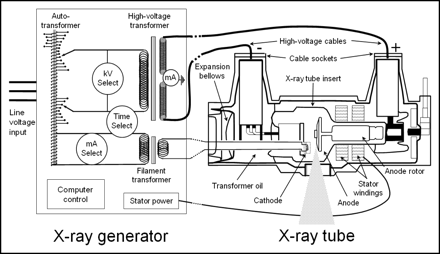

دستگاههای قابل حمل اشعه ایکس که در کارگاهها بکار می‌روند، معمولا همه چیز سر خود دارند و مجهز به ژنراتور فشار قوی و لامپ اشعه ایکس هستند که درون یک محفظه قرار دارند. در این حالت هیچ کابل فشار قوی در خارج از محفظه وجود ندارد. جریان الکتریکی حاصل از ولتاژ ضعیف از میان رشته کاتد می‌گذرد و با گرم کردن آن ابر الکترونی در پیرامون رشته با گسیل گرما یونی بوجود می‌آید.

هنگامی که ولتاژ قوی در میان لامپ در بین کاتد و آند اعمال می شود، الکترونها در عرض فضای تخلیه شده برای برخورد به هدف شتاب می‌گیرند. باریکه الکترونی طوری متمرکز می‌شود که تنها به سطح کوچکی از هدف برخورد می‌کند، که این سطح کوچک را نقطه کانونی می‌نامند. بیشتر انرژی باریکه الکترونی به انرژی گرمایی که ناگزیر از بین می‌رود، تبدیل می‌شود و مقداری از آن به اشعه ایکس تبدیل می‌شود.

هر چقدر نقطه کانونی روی هدف کوچکتر باشد، تصویر پرتو نگاری بدست آمده روشنتر خواهد بود. در هر حال آن مقدار از گرمایش آندی که بوجود می‌آید مانع استفاده از نقطه کانونی بسیار کوچک خواهد شد. طراحی آند و هدف بر مبنای شرایط بهینه‌ای از عمر طولانی هدف و پرتو نگاری بیشینه صورت می‌گیرد.

در بسیاری از طراحیهای لامپ اشعه ایکس صفحه آند را نسبت به باریکه الکترون شیبدار می‌سازند. باریکه الکترونی طوری متمرکز می‌شود که نقطه کانونی مربع کوچکی بر روی صفحه عمود بر باریکه الکترونی بوجود می‌آورد. درحالی که این نقطه کانونی به صورت دراز و باریک بر روی صفحه شیبدار هدف بوجود می‌آید.



پارامترهای فیزیکی کنترل کننده باریکه

متغیرهای مهم لامپ اشعه ایکس که مکانیزم عمل و کنترل باریکه حاصل را سبب می‌شوند، عبارتند از:

جریان الکتریکی رشته: تغییر در جریان رشته سبب تغییر در دمای رشته می‌شود و تغییر در آهنگ گسیل گرما یونی الکترونها را به دنبال دارد.



ولتاژ لامپ: افزایش در ولتاژ لوله و اختلاف پتاسیل الکتریکی بین کاتد و آند ، انرژی باریکه الکترونی و در نتیجه انرژی و توان نفوذ اشعه ایکس تولید شده را افزایش خواهد داد.

جریان الکتریکی لامپ:جریان لامپ برابر مقدار شارش الکترونی بین کاتد و آند است و مستقیماً به دمای رشته مربوط می‌شود (از جریان لامپ معمولا به عنوان میلی آمپراژ لامپ یاد می‌کنند). شدت باریکه اشعه تولید شده بوسیله لامپ تقریبا متناسب با میلی آمپراژ لامپ است
