دستگاهاي T.B.M يا tunnel boring machine يکي از مهمترين ماشين آلات حفر تونل مي باشند که قادرند تونل را به صورت تمام مقطع حفر کنند. تکامل و گسترش اين دستگاه ها سبب شده است که آهنگ پيشروي تونل ها در حد قابل توجهي افزايش يابد. امروزه در سنگ هاي نسبتا سخت نيز براي حفر تونل از اين ماشين ها استفاده مي کنند. بعد از سال ها تلا ش و ساخت انواعي از اين نوع ماشين ها کوشش هاي بعدي به منظور ساخت ماشين هاي تمام مقطعي بود که شرايط سخت زمبن شناختي قادر به حفر تونل باشد که آهنگ پيشرفت و تکامل در اين زمينه در مقايسه با پيشرفت هاي اوليه اين ماشين ها محدود تر است. در واقع شروع اين تحقيقات کوشش هاي رابينز در سال 1957 ميلادي براي ساخت ماشين هايي بود که بتواند در سنگ هاي خيلي سخت نيز با راندمان معقول تونل حفر کند.



در آن زمان به تدريج اين دستگاه ها سنگينتر و محکم تر شد ند و توان آنها نيز افزايش يافت اما پيشرفت آنها در زمينه حفر سنگ هاي محکم کند است. به عنوان مثال عملکرد نوعي از اين دستگاه ها که مجهز به هر دو سيستم برش ناخني و ديسکي بود براي حفر در سنگهاي آهکي سيليتي که در بين آنها لايه هايي با مقاومت140mpa وجود داشت راضي کننده نبود. سر انجام ناخن ها به طور کلي حذف شد و حفر تونل تنها با استفاده از ديسک هاي حفار ادامه يافت.










◄ تقسيم بندي ماشين هاي t.b.m :



1. open t.b.m

2. single t.b.m

3. d.s t.b.m





◄ قسمت هاي اصلي اين نوع ماشين ها به شرح زير است:



1. بدنه

2.صفحه حفار

3.ابزار برش

4.چنگ زنها

5.جک هاي رانش صفحه حفار





◄ نحوه تخليه مواد حفر شده توسط ماشين :



مواد حفر شده به وسيله سيستم ويزه اي که معمولا مرکب از سطل هاي تعبيه شده پيرامون صفحه حفار است از جلوي جبهه کار جمع آوري شده و به داخل نوار نقاله اي که از داخل دستگاه مي گذرد به پشت ماشين هدايت مي شود گرچه معمولا محدوديتي براي ابعاد مواد حفر شده و انتقال آنها وجود ندارد اما اگر ابعاد حفر شده خيلي زياد باشد ممکن است گير کنند وعمل اتقال را متوقف سازند. از طرفي مواد خيلي نرم نيز علاوه بر مشکل تهويه ممکن است مخلوتي را توليد کنند که به شدت ساينده باشند. در بعضي از اين نوع ماشين ها در مجاورت صفحه حفار پرده هائي تعبيه مي شود که گرد و غبار را مي گيرند اين ذرات در اثر اسپري آب جدا مي شوند.












◄ قيمت اين ماشين ها :



قيمت tbm گران است و بيشتر به نوع سفارش داده شده به کارخانه سازنده و نوع سنگ هاي حفر شونده بستگي دارد. ولي در کل قيمت آنها را مي توان در حدود 7 يا 8 ميليارد تومان در نظر گرفت بايد دوباره بگويم که حدود قيمت اين است و بسته به شرايط قيمت آنها ممکن است کمتر يا بيشتر باشد. از مهم ترين سازند گان اين نوع ماشين ها مي توان از شرکت ويرث نام برد.





محتوای مخفی

    برای مشاهده محتوای مخفی می بایست در انجمن ثبت نام کنید.

لینک ارسال
  • 2 months later...
  • 5 months later...

خیلی جالبه،

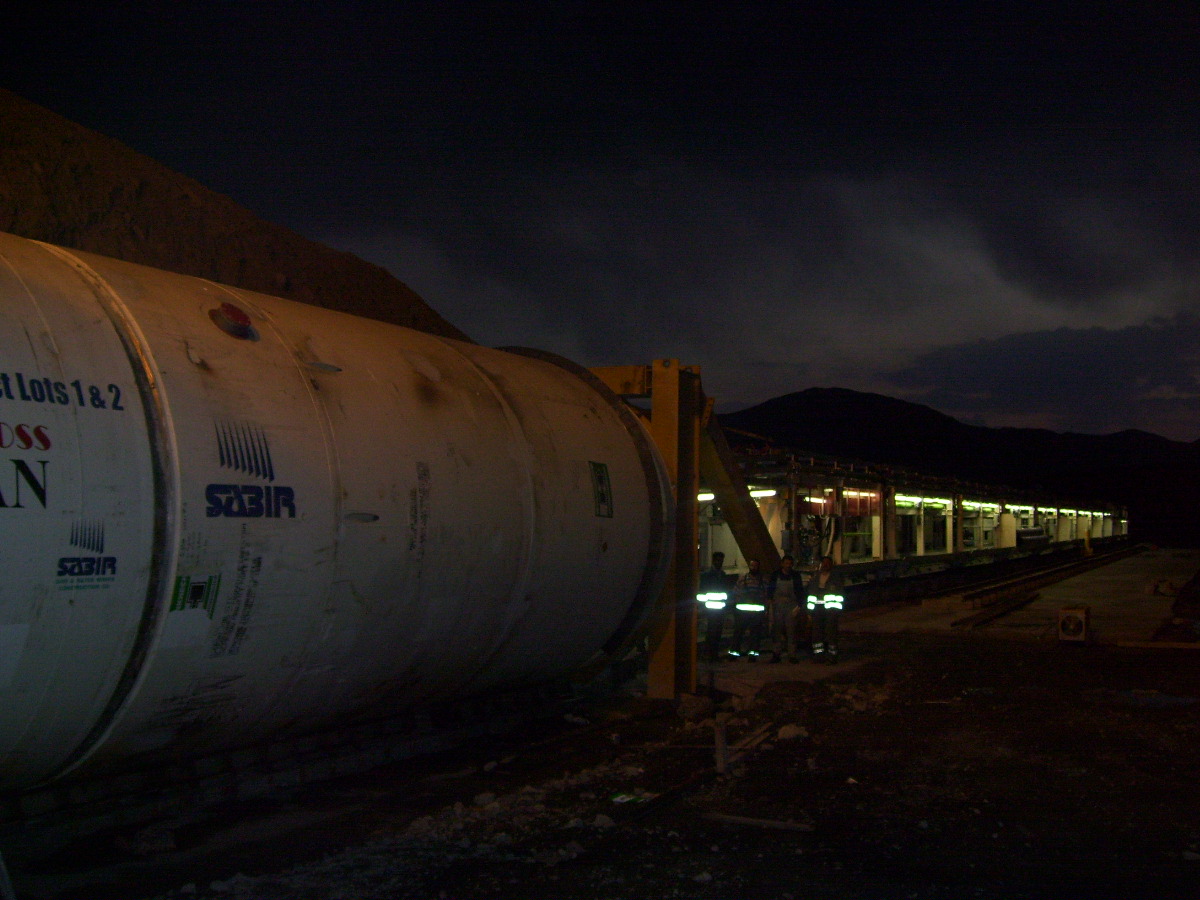

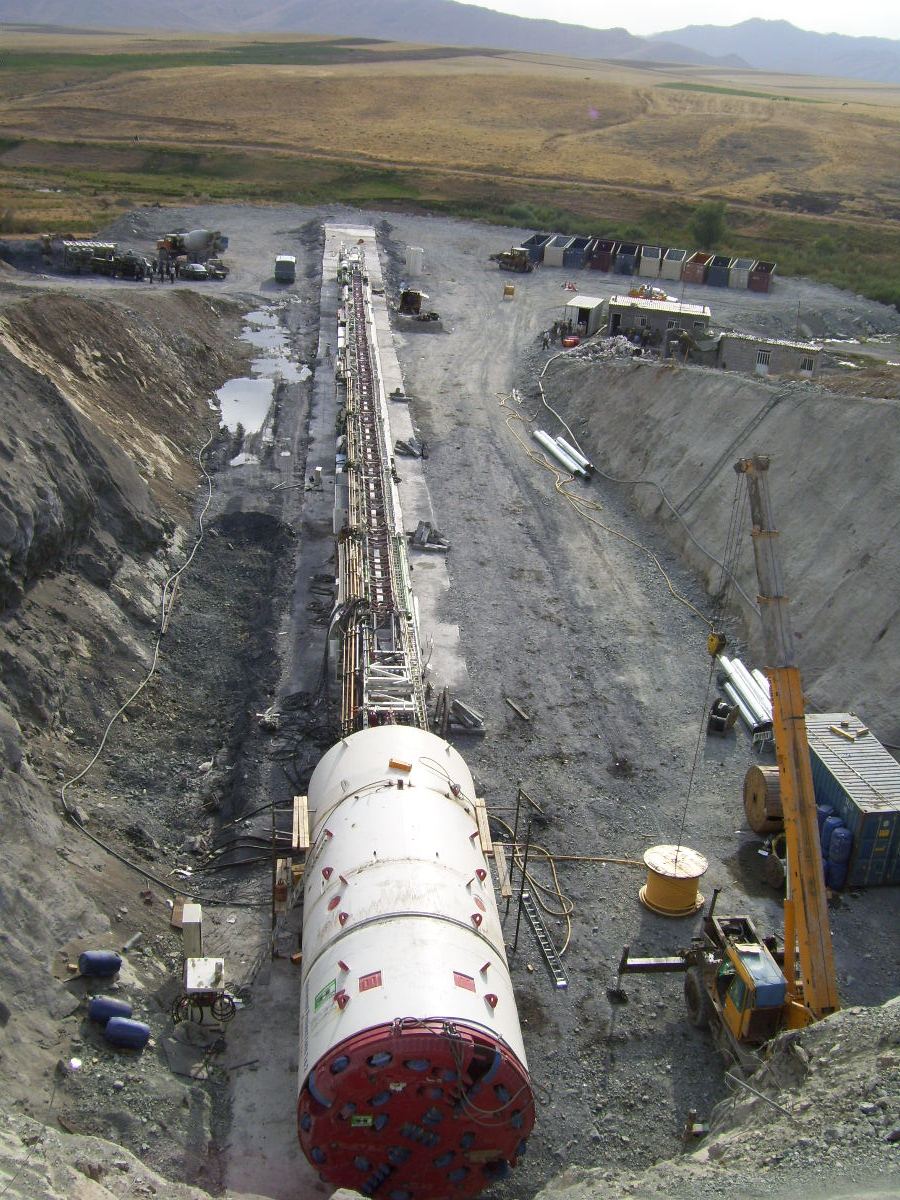

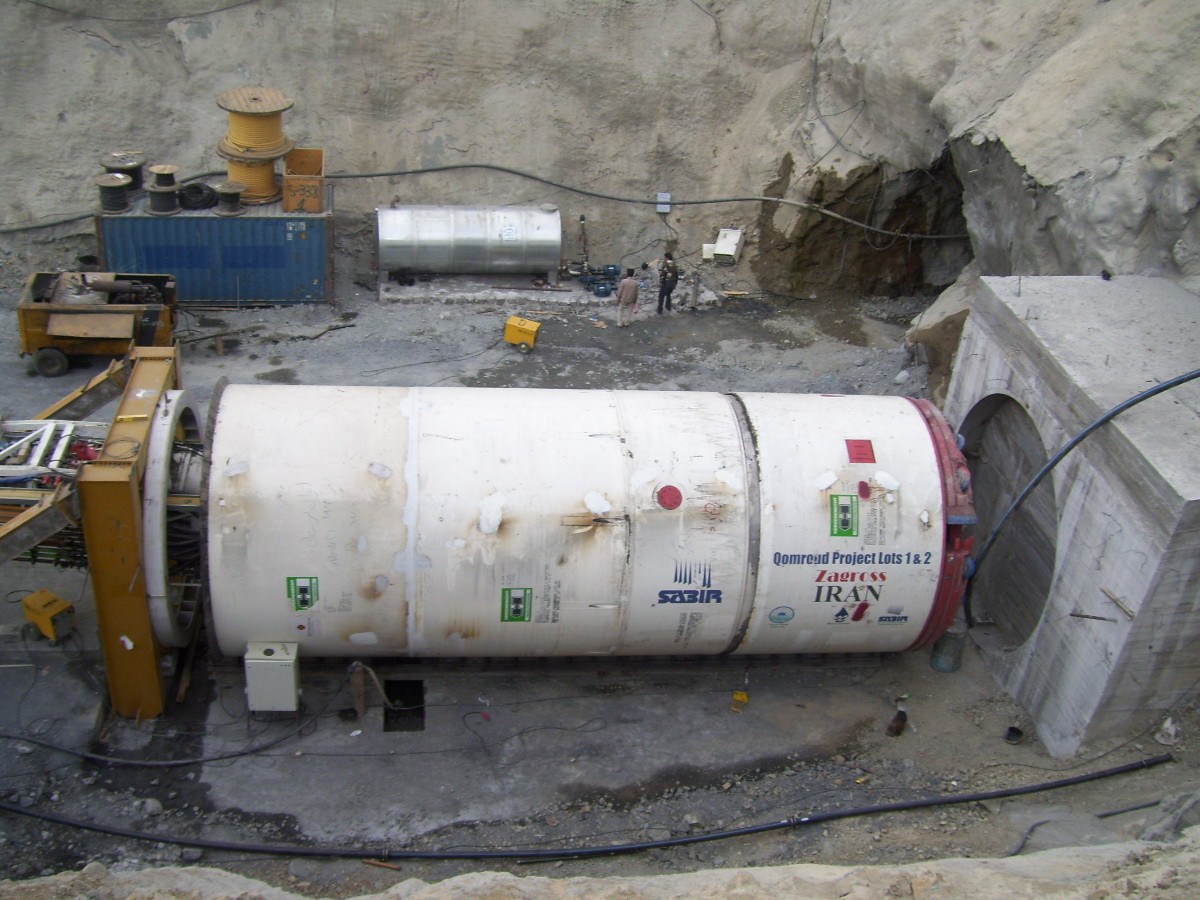

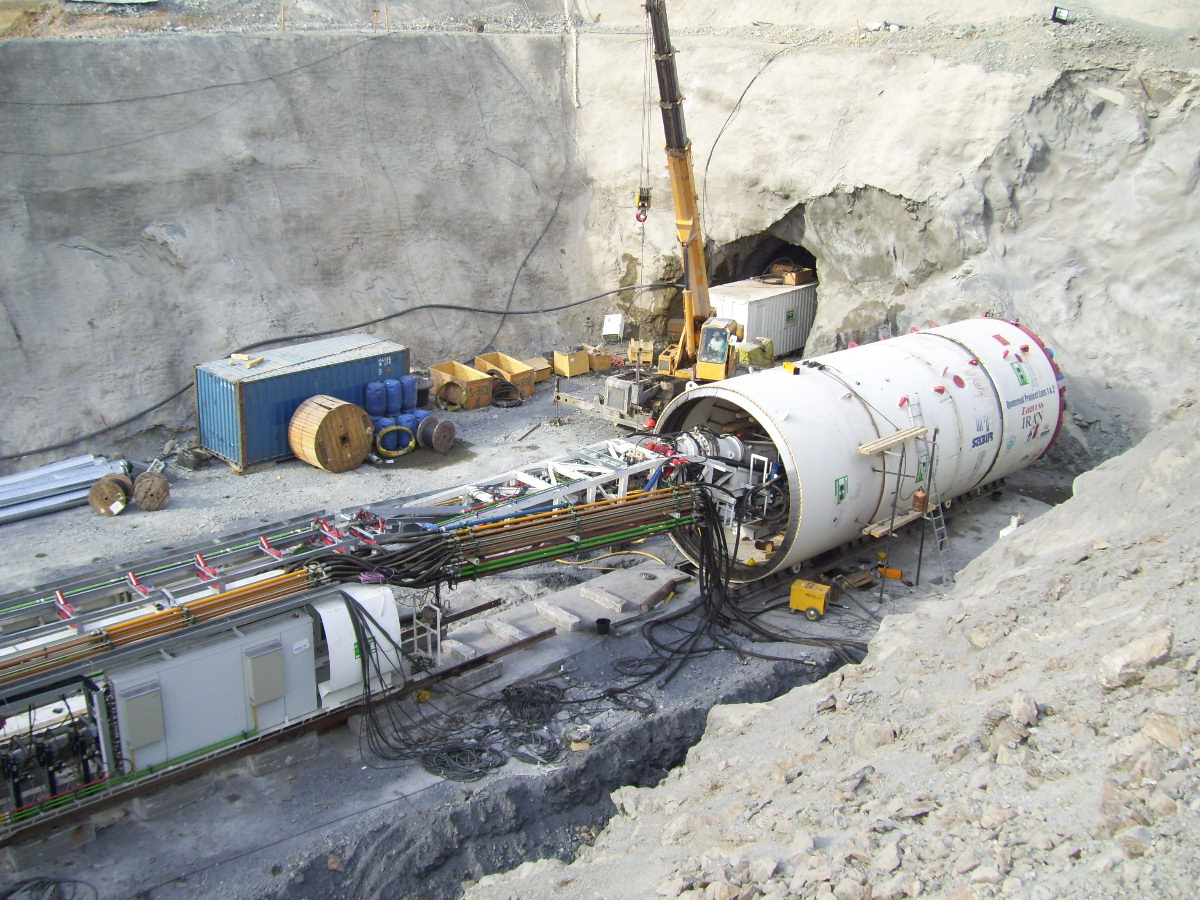

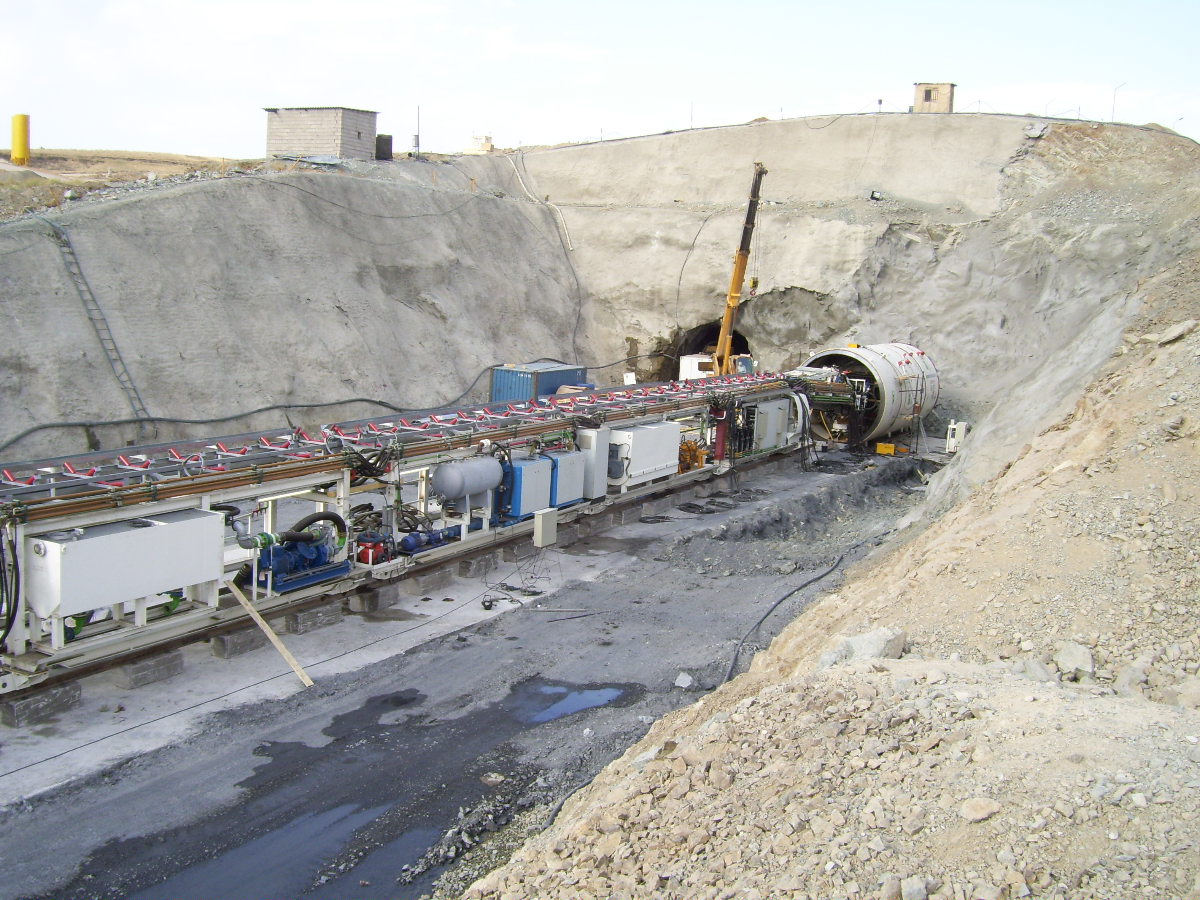

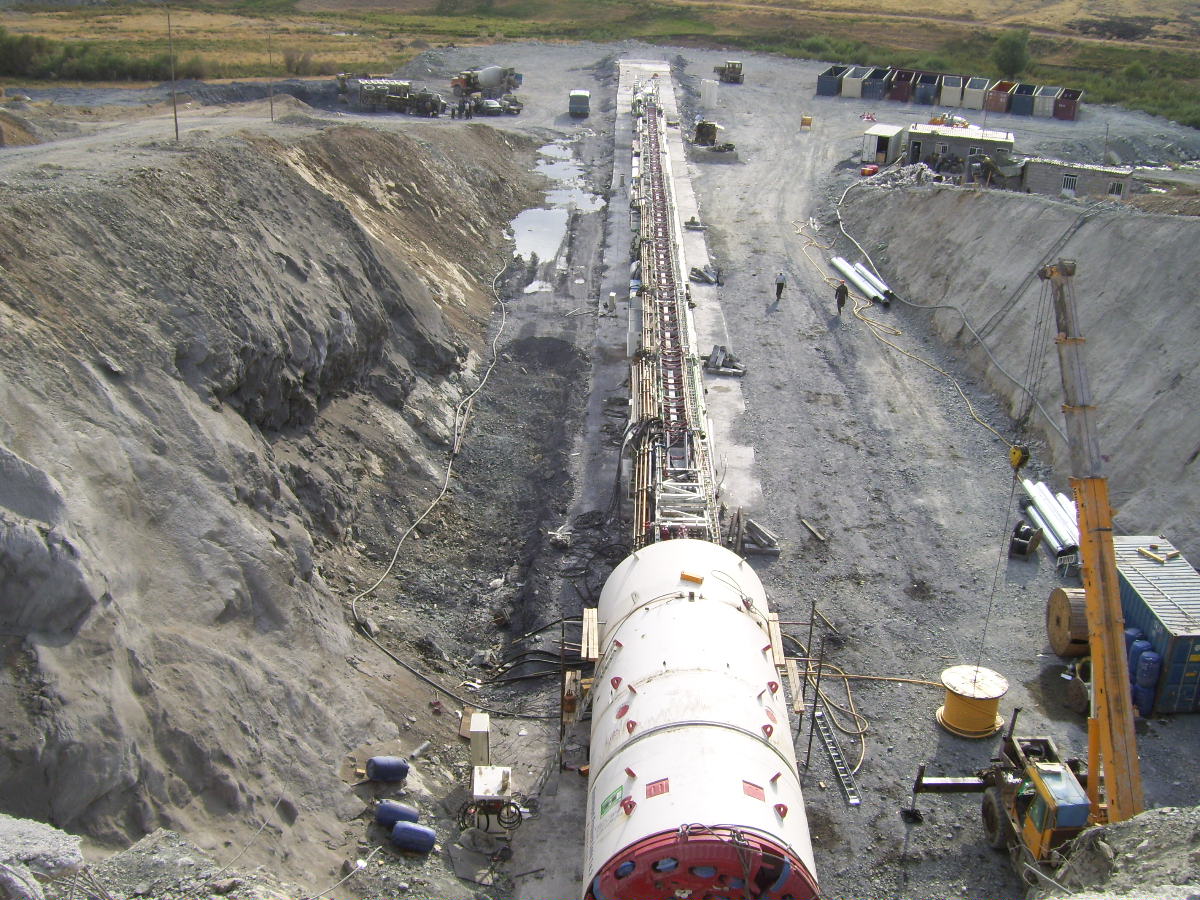

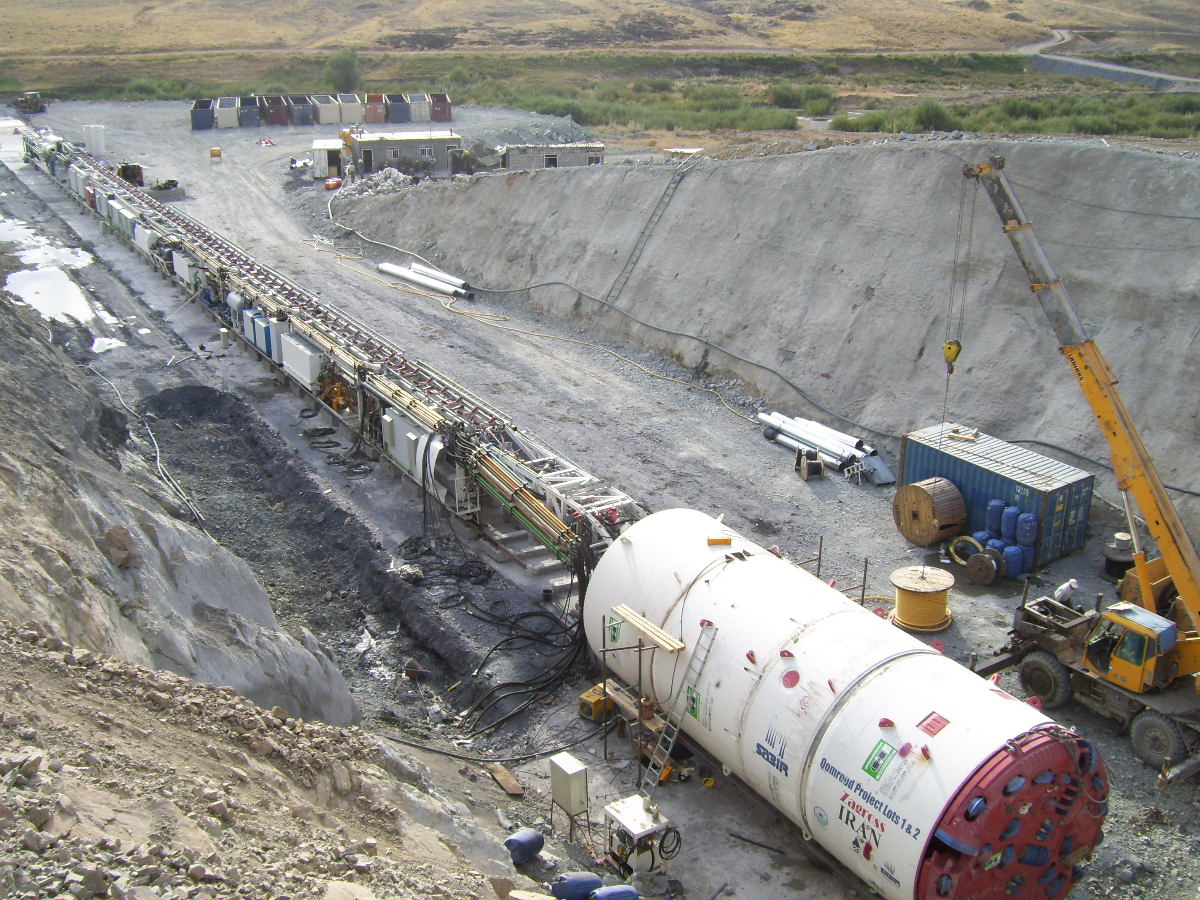

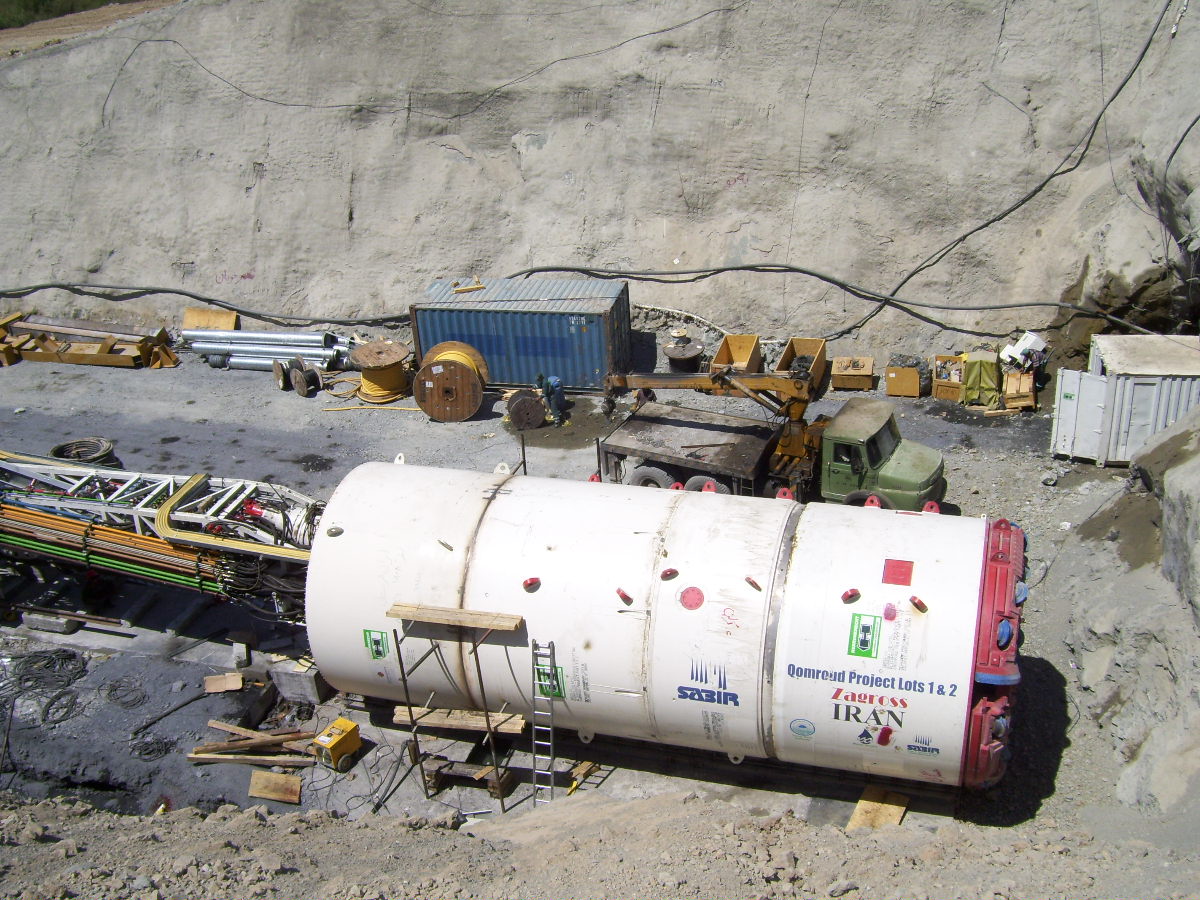

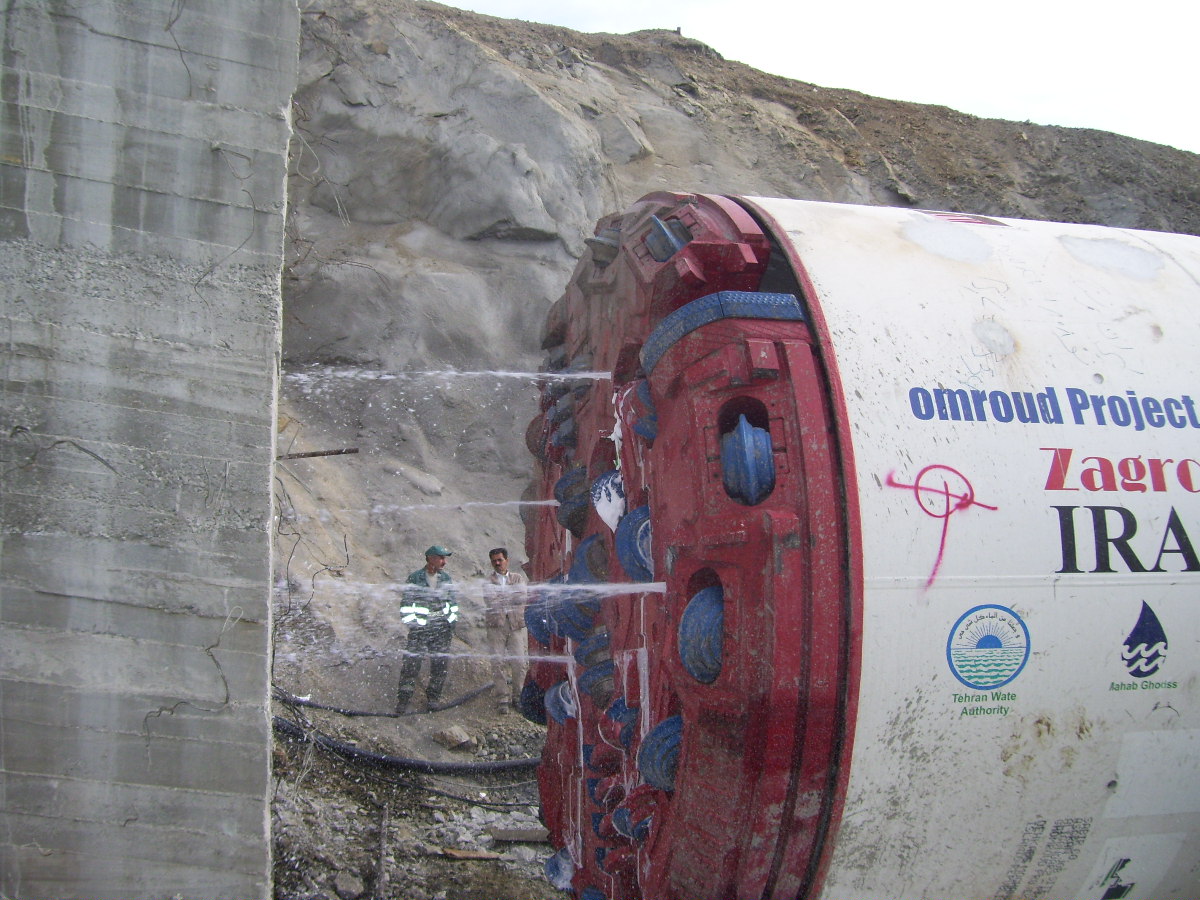

اینطور که از عکس برداشت میشه فکر کنم اینجا تازه نصبش در حال تموم شدنه؟

مدیر عزیز تالار معدن،میشه یه توضیح خیلی کوچولودر حد دوسه خط در رابطه با معرفی پروژه قمرود بدید ؟

اگه اطلاعات در دسترس داری،قطر tbm عکسو هم بگی ممنون میشم؟

لینک ارسال
خیلی جالبه،

اینطور که از عکس برداشت میشه فکر کنم اینجا تازه نصبش در حال تموم شدنه؟

مدیر عزیز تالار معدن،میشه یه توضیح خیلی کوچولودر حد دوسه خط در رابطه با معرفی پروژه قمرود بدید ؟

اگه اطلاعات در دسترس داری،قطر tbm عکسو هم بگی ممنون میشم؟



بله حتما

این تونل برای انتقال آب هست با ظرفیت 23 متر مکعب در ثانیه.

طول این تونل 35750 متر و شیب اون 13 درصد هست.

حفر تونل با تی بی ام سپر دار تلسکوپی به قطر 4.5 متر انجام میشه

قطعه 3 و 4 این تونل به طول 18 کیلومتر به قرار گاه سازندگی خاتم الانبیا واگذار شده.



سوالی بود در خدمتم:a030:

لینک ارسال
مرسی از اطلاعات خوبتون،

میشه محلشم بگید ،و اینکه آبو از کجا به کجا منتقل میکنن؟



هدف ازمطالعه و اجراي انتقال طرح انتقال آب از سرشاخه هاي دز به قمرود ،انتقال 120ميليون متر مكعب آب به ايران مركزي براي تامين نيازهاي آب شرب دراز مدت شهر هاي خمين،گلپايگان،محلات،سلفچگان و قم مي باشد.



این تونل بزرگترین تونل انتقال آب در خاور میانه هست.

قطر تی بی ام 4.5 متر و قطر تمام شده تونل ( با توجه به ضخامت نگهداری) 3.8 متر هست.

لینک ارسال
