مرجع:کلاس درسی استاتیک

[Ehsan 112,346]

استاد ما گفته همیشه هر چیزی رو که دستتون رسید تجزیه کنید به محور های X , Y

درسته.



اما الزاما محورهای x , y افقی و عمودی نیستند.



بلکه میتوان محور x را در راستای یکی از نیروها گرفت تا محاسبات آسانتر شود.

[ashegh20 1,559]

سلام

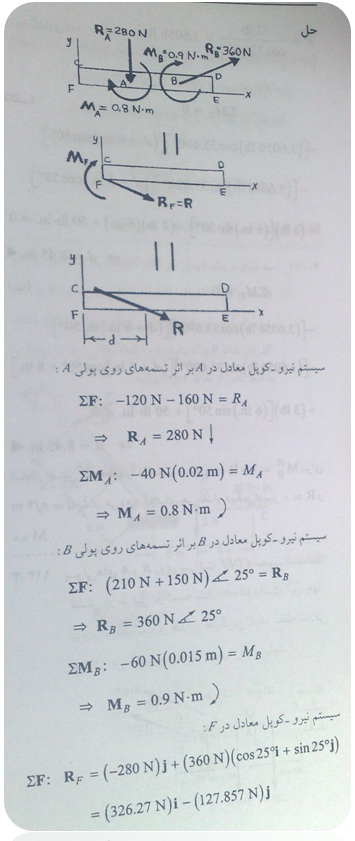

1)توی شکل بالا سمت راست توی گشتاور نسبت به نقطه A _جهل نیوتون(40) رو از کجا اورده؟



2)توی شکل بالا سمت راست توی گشتاور نسبت به نقطه B شصت نیوتون(60) رو از کجا اورده؟



3

[ashegh20 1,559]

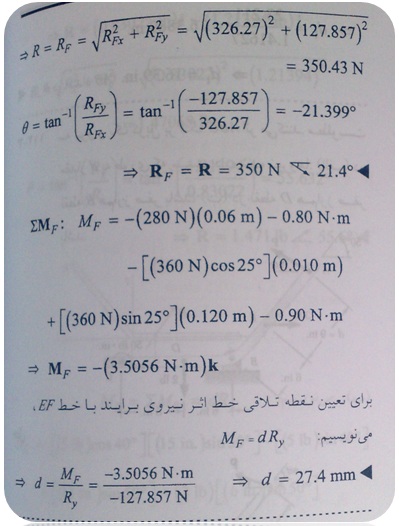

این هم ادامه مثال هست



0.12 که توی شکل معلوم نیست ؟ از کجا اومده؟

[Ehsan 112,346]

سلام

1)توی شکل بالا سمت راست توی گشتاور نسبت به نقطه a _جهل نیوتون(40) رو از کجا اورده؟



2)توی شکل بالا سمت راست توی گشتاور نسبت به نقطه b شصت نیوتون(60) رو از کجا اورده؟



3



1- چهل نیوتن اختلاف دو نیروی 160 و 120 نیوتن است که حول مرکز قرقره گشتاورهایی در جهت مخالف ایجاد میکنند.



2- 60 نیوتن هم اختلاف 210 و 150 هست.



توجه کنید که جهت گشتاور ها فرق میکند،برای همین نیروها از هم کم میشوند و در فاصله ضرب میشوند.

[Ehsan 112,346]

این هم ادامه مثال هست



0.12 که توی شکل معلوم نیست ؟ از کجا اومده؟



از هندسه مسئله هست دیگه،نیروها را قشنگ نجزیه کنین.

[ashegh20 1,559]

با سلام

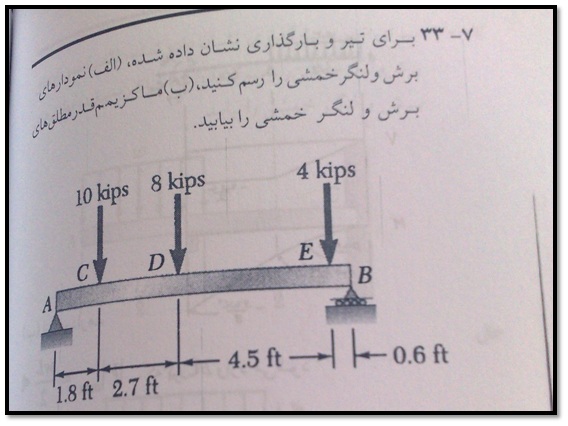

من توی کشیدن نمودار M مشکل دارم مثلا شکلی که من کشیدم کلا قرینه شکل بالا بود

[pianist 31,129]

نمودار M رو از روی نمودار v میکشن به اینصورت که مساحت هرکدوم از مستطیلها رو از شکل بالایی بدست میاری و با قبلی جمع مکنی. کوچکترین اشتباه توی محاسبه نیروها شکل نمودار رو تغییر میده.

اون جمع کردنه خیلی مهمه (باعلامت)



البت استاد اسی قصد جسارت نداشتما...



[ashegh20 1,559]

ببخشید ولی توی این مثال مساحت ذوزنقه که مثبت هست ! چرا M رو ار منفی شروع کرده؟

[Ehsan 112,346]

با سلام

من توی کشیدن نمودار M مشکل دارم مثلا شکلی که من کشیدم کلا قرینه شکل بالا بود

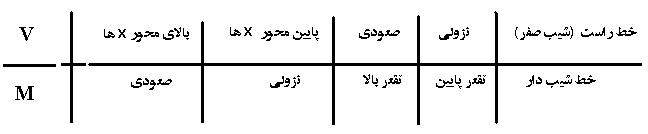

این جدولی را که بهتون میدم را حفظ کنین و همیشه بکشین.



اونوقت هر نمودار برشی را که داشته باشین،میتوانید از روی آن نمودار خمشی را رسم کنید.



فقط توجه کنید،حتما باید مقدار M0 یعنی گشتاور در نقطه X=0 را ابتدا از روابط تعادل به دست بیارین سپس با جدول زیر عمل کنین.



[MechJJ 11,368]

این جدولی را که بهتون میدم را حفظ کنین و همیشه بکشین.



اونوقت هر نمودار برشی را که داشته باشین،میتوانید از روی آن نمودار خمشی را رسم کنید.



فقط توجه کنید،حتما باید مقدار m0 یعنی گشتاور در نقطه x=0 را ابتدا از روابط تعادل به دست بیارین سپس با جدول زیر عمل کنین.





فکر میکنم برای تست زدن هم خیلی روش خوب و سریعی باشه.درسته؟

[Ehsan 112,346]

ببخشید ولی توی این مثال مساحت ذوزنقه که مثبت هست ! چرا M رو ار منفی شروع کرده؟



ابتدا نمودار برشی v را رسم میکنیم.



سپس بسیار مهم است که مقدار گشتاور m در نقطه x=0 را به دست بیاوریم.



اگر طبق قرارداد برای m مثبت،عمل کنیم،مقدار m در تکیه گاه یکسر گیردار منفی است.



حال که این مقدار منفی را روی نمودار خمشی وارد کردیم،مطابق جدول بالا از روی v نمودار m را رسم میکنیم.

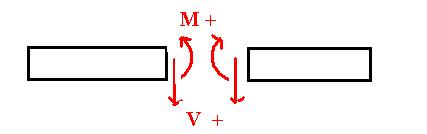

جهت قرار داد مطابق شکل زیر است.



یعنی همواره هرگونه که برش بزنیم،یک M به صورت زیر وارد میکنیم و مقدار آن را میابیم.





[Ehsan 112,346]

فکر میکنم برای تست زدن هم خیلی روش خوب و سریعی باشه.درسته؟



البته روش ابداعی خودمه،خیلی سریع همه جا جواب میده،همه جا پخشش نکنین.

[El Roman 31,720]

تو روش سطح زیر نمودار ، مقدار m برابر است با مساحط زیر هر قسمت v و شیبش هم همونی هست که اسی گفت

[Ehsan 112,346]

تو روش سطح زیر نمودار ، مقدار m برابر است با مساحط زیر هر قسمت v و شیبش هم همونی هست که اسی گفت



حالا به نظرت با توجه به این بدیهیات میتوانیم، از روی بارهای روی تیر ، نمودار نیروی برشی را هم رسم کنیم؟ :JC_thinking:

[MechJJ 11,368]

حالا به نظرت با توجه به این بدیهیات میتوانیم، از روی بارهای روی تیر ، نمودار نیروی برشی را هم رسم کنیم؟ :JC_thinking:



حامد یالا جواب بده

راهنمایی:برو سراغ رابطه بین بار و نیروی برشی توی تیرها

[El Roman 31,720]

خب معلومه میشه ؛ پس شما از روی چی رسم میکنین؟ رسمش هم تابلو هست

[Ehsan 112,346]

خب معلومه میشه ؛ پس شما از روی چی رسم میکنین؟ رسمش هم تابلو هست



مثلا نمودار نیروی برشی تیری که دو بار متمرکز در l/4 , 3l/4 دارد را چگونه رسم میکنی،با توجه به همون جدولی که دادم.

[El Roman 31,720]

مثلا نمودار نیروی برشی تیری که دو بار متمرکز در l/4 , 3l/4 دارد را چگونه رسم میکنی،با توجه به همون جدولی که دادم.

ولمون کن داداش من از وقتی چشمامو باز کردم از اینا حل کردم اینجا دیگه ولمون کن



من فقط نفهمیدم چرا پستای بالاییم پاک شد؟ اسپم تشخیص داده شد؟ یکمی دیرتر میشد پاک بشه ها

[Ehsan 112,346]

ولمون کن داداش من از وقتی چشمامو باز کردم از اینا حل کردم اینجا دیگه ولمون کن



من فقط نفهمیدم چرا پستای بالاییم پاک شد؟ اسپم تشخیص داده شد؟ یکمی دیرتر میشد پاک بشه ها



ای بابا......



تیر دان ، تیر پرور ، تیر آنالیزر ، تیر دوست ، تیر افکن و.....



بلی پست هایی که جنبه گفتگوی غیر درسی باشند،استثنا در این تاپیک های درسی پاک میشوند.



مال خودم هم پاک کردم ندیدی،فقط مال خودت پاک شد دیدی.

[El Roman 31,720]

تیردان بودن افتخار نیست ؛ به دلیل رشته ام مجبورا تیردانم کردن اوکی برادر مشکلی نست ؛ این رو هم پاک کن ملالی نیست
