درخواست توضیح در رابطه با دو نمودار


life24

ارسال های توصیه شده

با سلام

دوستان امکان داره دو نمودار توضیح دهید؟ محور افقی فرکانس هست ، اما محور عمودی چی هست و واحدش چیه؟

ممنون

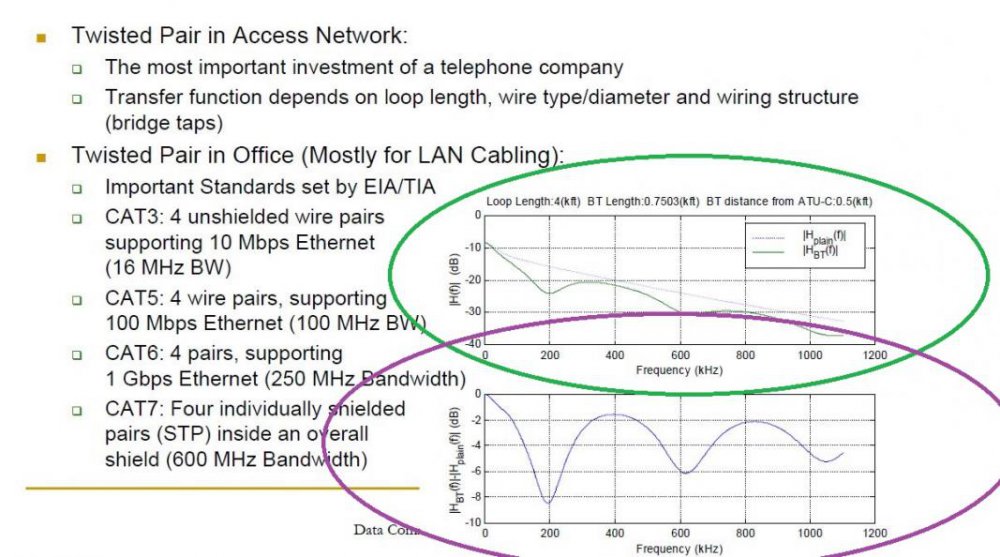

عکس ضمیمه شد.



سلام

خب....وقتی با dB نشون داده از جنس وات هست....

البته تو خود متن باید بهش اشاره شده باشه....

لینک به دیدگاه
با سلام

دوستان امکان داره دو نمودار توضیح دهید؟ محور افقی فرکانس هست ، اما محور عمودی چی هست و واحدش چیه؟

ممنون

عکس ضمیمه شد.



سلام

به نظر نمودار دامنه تابع تبدیل (Transfer Function) هستش، چون ورودی و خروجی هم از یه جنس هستن واحدی نداره.

لینک به دیدگاه

امکان داره بیشتر کمکم کنید؟ راستش من رشته ام برق نبوده و این در درس شبکه هست..در مورد سیم مسی و اینکه هر چه فراکنس بیشتر میشه افت بیشتر یداریم...افت چی داریم؟

لینک به دیدگاه

محور عمودی برحسب دسی‌بل هست و دسی‌بل نسبت اندازه به صورت لگاریتمی هست. بنابراین واحد نداره و همونطور هم که میبینی داخل قدرمطلق گذاشته شده.

مثلاً اندازه تضعیف سیگنال، شدت میدان (؟) یا همچین چیزی.



درباره دسی‌بل اینجا رو ببین.

لینک به دیدگاه
امکان داره بیشتر کمکم کنید؟ راستش من رشته ام برق نبوده و این در درس شبکه هست..در مورد سیم مسی و اینکه هر چه فراکنس بیشتر میشه افت بیشتر یداریم...افت چی داریم؟



بله در هادی ها با افزایش فرکانس افت بیشتر بیشتر میشه...ک ب دلیل عمق نفوذ و اثر پوستی هست....

http://www.noandishaan.com/forums/thread151509.html

لینک به دیدگاه
