قدمه الکتروتکنیک رشته یا علمی است که براساس آن می توان اعمال کارهای میکانیکی را توسط اجزای الکتریکی ایجاد کرد. این علم اگرچه مدت زیادی درعصر معاصر مورد استفاده قرار گرفته اما همچنان مورد استفاده و مطلوب دنیای مدرنیته می باشد .زیرا سیستم های پیشرفته اتوماسیونی وحتی عصبی نیازمند این سیستم هستند. زیرا جهت تبدیل دیتا به کار قابل انجام بسیار مهم وضروری می باشند. در این وبلاگ اشاره ای داریم به اجرا وراه اندازی سیستم های الکترو تکنیکی حال از معرفی اجزای این سیستم وشرح انها اغاز می نماییم۱-سیم های افشان ۲-فیوزها۳-کنتاکتورها۴- بی متال ها۵-رله ها

۶-سوییچ ها ۷-پرشر سوییچ ها ۸-شاسی ها ۹-فلو سوییچ ها ۱۰-کنترل کننده های حسگر دار ۱۱-الکترو موتورها

۱-سیم های افشان:دارای روکش لاستیکی و لاکی هستند که بسته به شرایط فیزیکی میتواند ضد اب و ضد حرارت و ضد برودت باشند.







-فیوزها:فیوزها به چندین دسته تقسیم می شوند که به برخی از انها اشاراتی در این وبلاگ شده است.

۱-۲-فیوزهای فشنگی:این دسته از فیوزها دارای بدنه ای از جنس چینی و عایق هستند. استوانه شکل و در دو سر آن دو پولک فلزی که بر قرار کننده جریان میباشند قرار دارد.در میان این استوانه تو خالی بوده و از ماده ای پودری شکل پر شده است.رشته ای (فیلامان مانند ) دو پولک دو سر استوانه را به یکدیگر متصل کرده است و دارای مقاومت متغییر میباشد.



[مجید بهره مند 43,111]

۲-فیوزهای مینیا توری:نوعی دیگر از فیوزها میباشند که دارای همان ساختمان فیوزهای فشنگی ولی به شکلهای متفاوت و جدید اما با این تفاوت که یکبار مصرف نیستند ودارای ضامن بازگشت به حالت اول میباشند.عملکرد انها به این شکل است که:

رله اضافه بار به کار رفته در کلید فیوزهای مینیاتوری یک بی متال است که در زمان تولید بوسیله یک پیچ آمپر دقیق آن تنظیم و توسط کارخانه لاک می شود.این رله کار قطع مدار را در برابر اضافه بار بر عهده داردکه در نوع غیر استاندارد این قطعه اصلا وجود ندارد.

[مجید بهره مند 43,111]

-فیوز شیشه ای:این فیوزها به فیوزهای مدار فرمانی معروف هستند و در امپراژ پائین تولید می گردند.شکل ظاهری این فیوزها به صورت استوانه ای از جنس شیشه که دردوسر آن دو قسمت فلزی که توسط یک فیلامان که در امتداد استوانه شیشه ای کشیده شده به یکدیگر متصل شده اند.این قسمت ها بر فرار کننده جریان هستند.قطع کردن مدار در این فیوزها توسط فیلامان داخل استوانه انجام می پزیرد.بدین صورت که فیلامان دارای مقاومت مشخص است که در زمان عبور آمپراژ بیش از حد سوخته و در نتیجه مدار قطع می گردد

[مجید بهره مند 43,111]

۲-4کنتاکتورها:قطعاتی هستند که در مدارهای سه فاز کاربرد اساسی دارند.همانطور که از نام آن مشخص می باشدعمل اتصال یا کنتاکت را انجام میدهد.کنتاکتورها دارای قسمتهایی هستند۱-بوبین:سیم پیچی که با ولتاژهای متفاوت طراحی میشود که با وصل ولتاژکنتاکت کرده وترمینالهای ورودی را به خروجی متصل می نمایدو جریان را به ترمینالهای بی متال می رساند. ۲-تیغه های نرمالی open و نرمالی close کانکشن های تکی بوده که با عملکرد بوبین تغییر وضعیت میدهند بدین ترتیب که با جذب بوبین باز/بسته وبسته/باز میگردد.این تیغه ها درقطع و وصل مدار فزمان نقش مهمی را ایفا می نمایند. کنتاکتورها در اندازه های مختلف که بسته به آمپر و ولتاژ متغییر است تولید و به بازار ارضه می گردند. ترمینالهای قدرت ورودی:L1-L3-L5 و خروجی L2-L4-L6 بوبین:A1-A2 تیغه ها:NO و اعداد با یکان3-4 و همچنین NC و اعداد با یکان 1-2 نشان داده می شوند.

[مجید بهره مند 43,111]

۵-سوئیچ ها وکلیدها:این وسایل وتجهیزات به عنوان ارتباط بهره ور،اوپراتور یا هر شخص دیگری که برای فعال کردن مدار به سراغ آن برود. این تجهیزات دارای انواع مختلف هستند ۱-۵-کلید های سلکتوری:دارای حالات مختلف انتخابی و مکانیک دو حالته یا بیشتر یعنی همزمان ۲تیغه باز،۲بسته یا روشن،خاموش که به صورت۱-۰ مي باشند.منظور از صفر خاموش واز ۱روشن و يا به طروق مختلف مثلا ۲-۰-۱ ساخته شده اند.



۵-۲-سلكتور هاي ولتاژ:سه فاز ۳۸۰ ولت و يك فاز به همراه يك نول۲۲۰ ولت را با ولتمتر هاي آنالوگ با انتخاب مي تواند نشان دهد.

[مجید بهره مند 43,111]

-3-سلكتورهاي فشاري يا سلكتور شاسي ها push button selectors كه با فشار شاسي به سمت پائين يك حالت و با گردش به چپ و راست دو حالت ديگر خود را نمايش مي دهد.اين سلكتور ها در قسمت هاي اضطراري و آلارم ها كاربرد فراوان دارند.

[مجید بهره مند 43,111]

-بي متال:تجهيزات و وسايلي هستند كه به منظور جلو گيري از فشار (حرارتي -امپراژي )بيش از حد به موتورهاي الكتريكي سه فاز در مدار قدرت بعد از كنتاكتور قرار مي گيرد.ساختمان داخلي آن تشكيل شده از سه تيغه فلزي كه نيمي از هر كدام از آنها يك نوع فلز و نيم ديگر ان نيز از فلز ديگر مثلا اگر 50 درصد آن مس باشد مابقي 50 درصد آن روي است.ساختار انها به اين دليل اين گونه طراحي شده كه1-فلزات دو قسمت غير هم نام2-دور آنها المنت هاي فنري حساس به گرما3- دو تيغه مخالف 1 باز 1بسته متصل به عملكرد تيغه هاي قدرت هستند. جريان عبوري از تيغه ها آنها و فنر ها را گرم كرده فنرها در اثر حرارت بيش از حد تعريف شده نرم مشوند.در اثر اين عمل تيغه هاي تحت فشار با آزاد شدن نيروي فنر از آنها به سمت يكديگر متمايل ميشوند.پس از اين واكنش قطب هاي غير هم نام فلزي تيغه ها روبروي هم قرارگرفته و يكديگر را دفع ميكنند.در اثردفع تيغه ها تيغه هاي فرمان نيز وضعيتشان تغيير ميكنديعني باز بسته و بلعكس.اگر تيغه بسته در مدار فرمان قرار داشته باشد دراين لحظه مدار قطع وموتور شما از آسيب محفوظ مي ماند.تمام عملكرد بي متال وابسته به آمپراژ تنظيم شده و رنج قابل تغيير آن مباشد.بي متال ها در رنج هاي مختلف 4تا6-8تا10-16تا32 وغيره ساخته شده اند.

[مجید بهره مند 43,111]

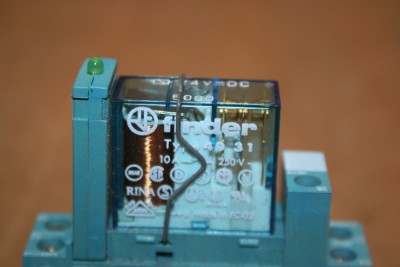

- رله:این ابزار در واقع عملکردی هم از نظر ظاهری وسیستمی شبیه کنتاکتور دارد اما با این تفاوت که فاقد سیستم قدرت می باشند وفقط دارای تیغه های NO و NC دارد واز بوبینی با تغذیه های مختلف طراحی شده است(AC و DC ) رله ها در مدار فرمان بسیار کاربرد دارند که آمپراژ عبوری از تیغه های آنها در مدل های مختلف بسته به کاربرد آنها در سیستم متغیر است.ازانواع رله ها میتوان به دو نوع پایه دار و بدون پایه اشاره نمود:6-1-رله پایه دار یا شیشه ای:قابل جدا شدن از پایه که 8 و 11 پایه می باشند.

[مجید بهره مند 43,111]

7-پرشر سوئیچ:این وسیله متشکل است از قسمت مکانیکی که فشارسیال(مایع و گاز )را میکیرد وبا اعمال نیرو به سوئیچ الکتریکی بر عملکرد تیغه های NO وNC تاثیر گذاشته و وضعیت آنها را تغییر می دهد.1-7-پرشر سوئیچ مایع :از این نوع میتوان به Oil Pressure که در مدار کمپرسور های سیکل تبرید مورد استفاده قرار

میگیرند

-پرشر سوئیچ گاز:از این نوع میتوان به Air pressure که در مدار کمپرسورهای تولید هوای فشرده مورد استفاده قرار میگیرند.
