peyman sadeghian 30244 ارسال شده در 12 تیر، 2012 با سلام خدمت شما دوستان گرامی در صنعت و کارهای صنعتی ، اشنایی با ابزار کار اون رشته و تخصص مهمترین رکن در انجام کارها به نحو احسن میباشد.به نحوی الفبای کارهای عملی ،آشنایی با ابزارآلات تخصصی اون صنعت هست در صنعت برق هم تنوع ابزارآلات خیلی زیاد هست.در این تاپیک به شرح مهمترین ومصرفی ترین این ابزارآلات میپردازم اگر طرزکار ومورد استفاده از این ابزار رو خوب فرابگیریدبه آسانی میتوانیدکلیه وسایل مورد نیاز در صنعت برق را فراگرفته و به کار ببرید این تاپیک تقریبا 17 قسمت دارد که به ترتیب پیچ گوشتی حلزونی درفش قیچی فازمتر انبردست دم باریک دم گرد دم کج سیم چین سیم لخت کن چاقوی روپوش بردارکابل دستگاه روپوش برداری کابل قیچی کابل بری ابزار پرس سر سیم و فیشها هویه ها مولتی متر خواهدبود.. لطفا تا تمام قسمتها کامل نشده از ارسال پست خودداری کنید چون واسه منسجم بودن مطلب مجبور به حذف خواهم شد 6

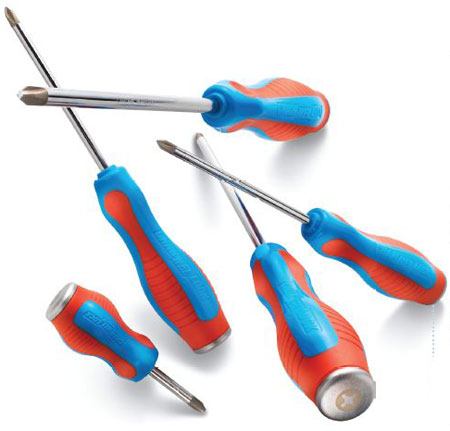

peyman sadeghian 30244 مالک ارسال شده در 12 تیر، 2012 یکی از متداولترین ابزار که در این صنعت کاربرد داره همین پیچ گوشتی هست که انوتع زیادی داره. هرچقدر دسته پیچ گوشتی بزرگتر باشه راحت تر میشه پیچها رو باز وبسته کرد زیرا براساس خاصیت اهرم ،هرقدر طول بازوی کارگر بیشتر باشه ،نیروی لازم کمتر خواهد بود. بنابر این پیچ گوشتی ها از نظر طول در انواع مختلف ساخته میشوند.همچنین لبه پیچ گوشتی نیز متناسب با شیار پیچ ساخته میشود،یعنی برای پیچهای کوچک ، لبه پیچ گوشتی کوچک و برای پیچ های بزرگ لبه پیچ گوشتی باید بزرگ باشد. هرگز از پیچ گوشتی های کوچک برای بازو بسته کردن پیچهای بزرگ استفاده نکنیددرصورت عدم رعایت این نکته لبه های شیار پیچ از بین میرود ،یا ممکن است لبه پیچ گوشتی بشکند. چون پیچها در دونوع یک شیار و دوشیار ساخته میشود بنابراین دونو ع پیچ گوشتی دوسو وچهاسو ساخته میشود. در شکل زیر انواع پیچ گوشتی ها و پیچهای مربوطه دیده میشود 2
peyman sadeghian 30244 مالک ارسال شده در 13 تیر، 2012 حلزونی عبارت از یک میله آهنی ست که انتهای آن را به صورت مارپیچ تراشیده اند از این وسیله برای سوراخ کردن تخته و بستن پیچهای خودکار چوب استفاده میشود.هنگام کارکردن روی تابلوهای چوبی سیمکشی باید از حلزونی استفاده کرد. 2
peyman sadeghian 30244 مالک ارسال شده در 13 تیر، 2012 درفش وسیله ای نوک تیزکه دارای یک دسته چوبی یا پلاستیکی است .با وارد کردن فشار یا ضربه زدن روی دسته درفش میتوان چوب ،چرم و...را سوراخ کنیم.کار درفش در سیمکشی شبیه کار حلزونی ست 2
peyman sadeghian 30244 مالک ارسال شده در 13 تیر، 2012 قیچی همه شما با قیچی آشنایی داریدقیچیها در انواع آهن بری،چرم بری،پارچه بری و...ساخته میشود.قیچی مورد استفاده شما یک قیچی عمومی است که برای بریدن پارچه ،پلاستیک و کاغذهای نازک قابل استفاده است. در برق برای بریدن ورقهای نازک از قیچی اهرمی استفاده میشود 2
peyman sadeghian 30244 مالک ارسال شده در 13 تیر، 2012 فازمتر وسیله ایست شبیه پیچ گوشتی که علاوه بر باز وبسته کردن پیچ به منظور تشخیص سیم فاز از نول به کار میرود.فازمترها در نوع بزرگ و کوچک ساخته میشوند ضمنا لازم به ذکر است که فازمتر در حقیقت یک اصطلاح عامیانه است که در اصل فازنما نام دارد چون صرفا فاز را از نول مشخص میکند. 2
peyman sadeghian 30244 مالک ارسال شده در 13 تیر، 2012 انبردستها انواع مختلفی دارد متداولترین نوع آنها سه نوع است که عبارتند از: انبردست ساده یا دم تخت انبردست مرکب انبردست لبه تیز یا گازانبر انبردست ساده یا دم تخت این انبردست برای صاف کردن یا تاباندن سیمها به یکدیگر و فرم دادن آنها استفاده میشود.دسته این انبردست ممکن است فلزی باشدیا سطح آن بوسیله پلاستیک عایق شده باشد.برای کارهای الکتریکی باید از انبردست با دسته عایق استفاده شود.میزان تحمل عایق برحسب ولت روی عایق دسته انبردست نوشته میشود انبردست مرکب از این انبردست برای نگهداشتن قطعه کار و لخت کردن سیم یا بریدن آن استفاده میشود(درصورت نبود سیم چین و سیم لخت کن) به طور کلی از نظر فنی نباید انبردست جای سیم چین یا سیم لخت کن استفاده شود و فقط در مواقعی که این ابزارها در دست نباشد از انبردست برای چیدن یا لخت کردن سیم استفاده شود. انبردست لبه تیز(گازانبر) از این انبردست که معمولا دسته آن عایق نیست برای بریدن مفتولها و سیمها استفاده میشود ضمنا میتوان این انبردست را برای بیرون آوردن میخ نیز به کار برد. 3
peyman sadeghian 30244 مالک ارسال شده در 16 تیر، 2012 دم باریکــــــــــــــــــ دم باریک وسیله ایست شبیه انبردست، بااین تفاوت که نوک ان از انبردست بلندتروباریکتر است ،دمباریک در نقاطی که جا تنگ است وانبردست قابل استفاده نیست به کار می آید.. برای سوالی کردن ،فرم دادن و بریدن سیمها نیز کاربرد دارید... 2
peyman sadeghian 30244 مالک ارسال شده در 19 تیر، 2012 دم گــــــــــرد دم گرد از نظر ظاهریشبیه دم باریک است اگر با دقت به سر دم گرد نگاه کنید میبینید که سر این وسیله دایره ای شکل ساخته شده است و موارد مصرف آن برای سوالی کردن و فرم دادن به سیمهاست 1
peyman sadeghian 30244 مالک ارسال شده در 19 تیر، 2012 دم کج هم نوعی از دم باریک است که نوک آن خم شده است دم کجها در چند نوع ساخته میشوند نوعی از آن مانند دم باریک و کارهایی شبیه آن انجام میدهد ،نوع دیگر آن برای بیرون کشیدن خارهای دایره ای شکل به کار میرود 2
peyman sadeghian 30244 مالک ارسال شده در 19 تیر، 2012 سیـــــــــم چین یکی از وسایلی که یک برقکار همیشه به آن نیاز دارد ،سیم چین است. سیم چین ها نیزمانند سایر ابزارها بسیار متنوع هستند.سیم چین دارای دو لبه تیز است که به وسیله ان سیمها را قطع میکنند سیم چین به طور کلی برای بریدن سیم استفاده میشود 1
peyman sadeghian 30244 مالک ارسال شده در 20 تیر، 2012 سیم لخت کن بر دو نوع است : سیم لخت کن ساده سیم لخت کن اتوماتیک سیم لخت کن ساده این سیم لخت کن از دو لبه تشکیل شده است که دارای شیارهایی در جهت قائم است به وسیله پیچ و مهره ای میتوان فاصله بین لبه هارا تنظیم کرد در واقع پیچ، فاصله را تنظیم میکند و مهره ،فاصله تنظیم شده را ثابت میکندوقتی دو لبه روی هم قرار میگیرند.متناسب با فاصله تنظیم شده ،دایره ای با شعاع معین به وسیله شیارهای موجود در روی لبه تشکیل میشود چون لبه داخلی شیارها تیز است اگر در داخل این شیار سیم روپوش داری واقع شود که قطر داخلی آن به اندازه قطر دایره باشد با کمی فشار و کشیدن سیم لخت کن ،روکش سیم جدا میشود سیم لخت کن اتوماتیک این سیم لخت کن نیازی به تنظیم ندارد و ساده ترین آنها دارای دو لبه متحرک است روی این لبه ها شیارهایی تعبیه شده که وقتی دو لبه روی هم قرارمیگیرند تشکیل سوراخهایی با قطرهای مختلف میدهد که سم راداخل این شیارها قرار میدهند. رو بروی این لبه ها ،دو لبه صاف متحرک نیز قراردارد که به منزله نگهدارنده سیم است.وقتی میخواهیم روپوش سیم را برداریم ابدا شیارهای مناسب سیم را انتخاب کرده و سیم را داخل آن میگذاریم ،فاصله ای که باید روکش سیم برداشته شود را تنظیم میکنیم سپس دسته سیم لخت کن را فشار میدهیم؛لبه های صاف پایین میآیند و سیم را نگه میدارند کمی بیشتر که فشاردهیم روکش انتهایی سیم برداشته میشود 1
peyman sadeghian 30244 مالک ارسال شده در 25 تیر، 2012 چاقوی روپوش برداری کابل این چاقو ازانواع چاقوهای معمولی ست که تیغه آن باز و بسته میشودو این چاقو باید تیز و برنده باشدتا بتواند به آسانی روپوش کابل را برداردازاین چاقو برای بریدن لوله خرطومی هم استفاده میشود.. چاقوراباید همیشه طوری در دست گرفت که در هنگام کار جهت آن به طرف جلوباشد و هیچوقت حرکت آن به طرف بدن نباشد شست دست باید پشت چاقوقرارگیرد تا جهت و مقدار حرکت آن روی سیم یا کابل تحت کنترل باشد برای رو پوش برداری سیمها و کابل ها میتوان از کاردهای با تیغه متحرک هم استفاده کرد 1
